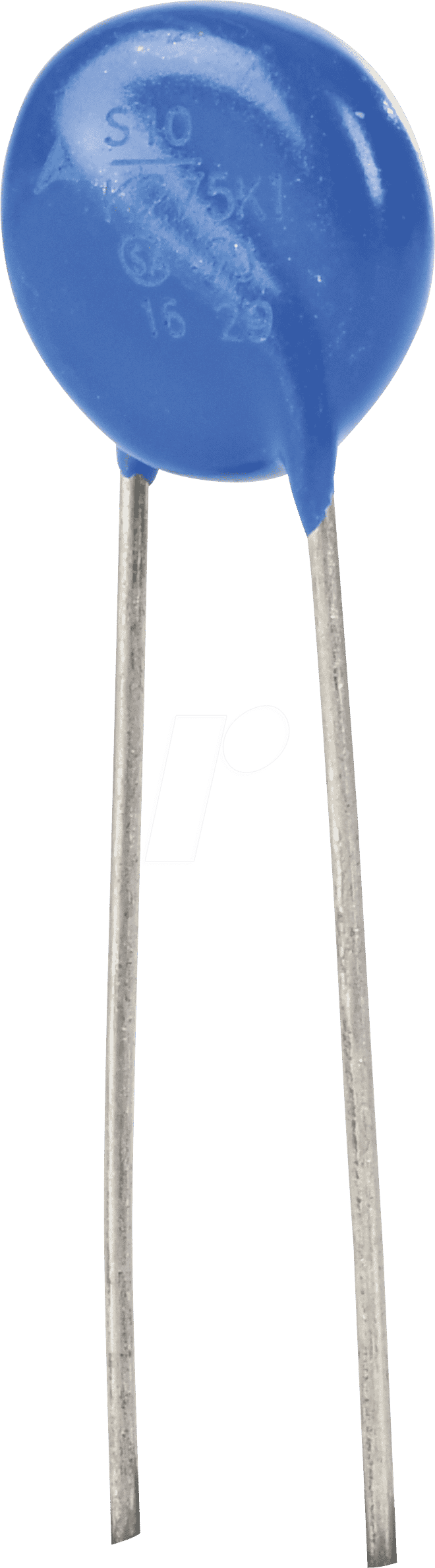

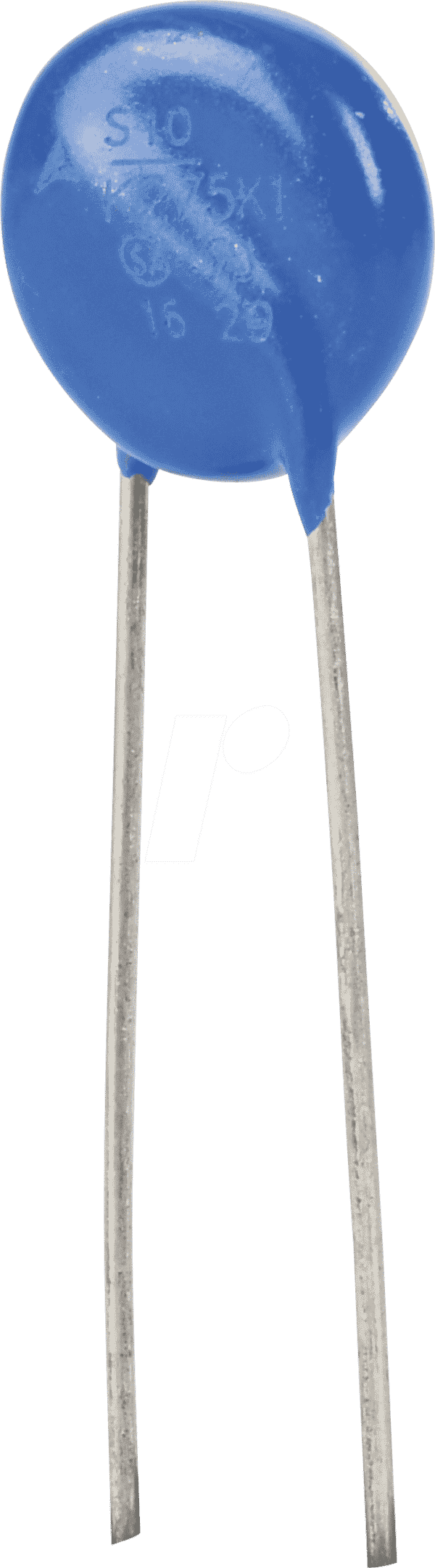

Schützen Sie Ihre empfindliche Elektronik mit dem EPC B72210-S 35 Varistor
Der EPC B72210-S 35 Varistor ist die ultimative Lösung zur Absicherung Ihrer elektronischen Schaltungen gegen Überspannungen und transienten Störungen. Entwickelt für anspruchsvolle Anwender in den Bereichen Telekommunikation, Industrieautomatisierung und Unterhaltungselektronik, schützt dieser Varistor zuverlässig vor schädlichen Spannungsspitzen, die die Lebensdauer und Funktionalität Ihrer Geräte beeinträchtigen können. Verlassen Sie sich auf die bewährte Technologie von Epcos/TDK, um die Stabilität und Langlebigkeit Ihrer Systeme zu gewährleisten.
Überlegene Schutztechnologie für höchste Zuverlässigkeit
Im Gegensatz zu einfachen Überspannungsschutzkomponenten bietet der EPC B72210-S 35 Varistor eine fein abgestimmte Leistung, die speziell auf die Nennspannung von 35 V ausgelegt ist. Die geringe Toleranz von 10% garantiert eine präzise Ansprechschwelle, wodurch Ihre Geräte nur dann geschützt werden, wenn es wirklich notwendig ist, ohne die normale Betriebsspannung zu beeinträchtigen. Dies minimiert unnötige Ableitströme und sorgt für eine maximale Effizienz Ihrer Schaltungen. Der Rastermaß (RM) von 7,5 mm ermöglicht zudem eine kompakte und platzsparende Integration in verschiedenste Leiterplattendesigns.
Anwendungsbereiche und technische Exzellenz
Der EPC B72210-S 35 Varistor ist ein essenzieller Baustein für eine Vielzahl von Anwendungen, bei denen die Integrität elektronischer Systeme von größter Bedeutung ist. Seine Fähigkeit, hohe Stoßströme zu absorbieren, macht ihn ideal für:
- Netzteile und Spannungswandler: Schutz vor Netztransienten und induktiven Lastwechseln.
- Telekommunikationsgeräte: Absicherung von Signal- und Stromleitungen gegen Blitzeinschläge und Netzstörungen.
- Industrielle Steuerungssysteme: Gewährleistung der Betriebssicherheit in rauen Umgebungsbedingungen mit potenziell hohen Störspannungen.
- Unterhaltungselektronik: Schutz von AV-Geräten, Computern und Peripheriegeräten vor plötzlichen Spannungsspitzen.
- Kfz-Elektronik: Absicherung gegen Spannungsspitzen im Bordnetz.
Die Kernfunktion des Varistors beruht auf seiner nichtlinearen Widerstandscharakteristik. Im Normalbetrieb weist er einen sehr hohen Widerstand auf und beeinflusst den Stromfluss kaum. Bei Überspannungen bricht sein Widerstand jedoch rapide zusammen, wodurch die überschüssige Energie sicher in Richtung Masse abgeleitet wird. Diese schnelle Reaktion verhindert, dass schädliche Spannungen die nachgeschalteten empfindlichen Komponenten erreichen.
Hervorragende Eigenschaften des EPC B72210-S 35 Varistors
| Eigenschaft | Details |
|---|---|
| Typ | Metalloxid-Varistor (MOV) |
| Hersteller | Epcos (TDK) |
| Modellnummer | B72210-S 35 |
| Nennspannung | 35 V AC / DC |
| Toleranz | ±10% |
| Rastermaß (RM) | 7,5 mm |
| Max. Stoßstrombelastbarkeit (8/20 µs) | Hohe Kapazität zur Ableitung von transienten Impulsen, spezifiziert für industrielle Standards. Bietet robusten Schutz auch bei kurzzeitigen, hohen Stromspitzen. |
| Ansprechzeit | Sehr schnell, im Nanosekundenbereich, um Schaltungsteile sofort zu schützen. |
| Betriebstemperaturbereich | Erweitert, für zuverlässige Funktion in verschiedenen Umgebungsbedingungen. |
| Isolationsspannung | Ausgelegt für die sichere Trennung im Fehlerfall, um weitere Schäden zu verhindern. |
| Gehäuseform | Kompakt und für Durchsteckmontage (THT) auf Leiterplatten optimiert. |
Konstruktionsmerkmale und Vorteile
Der EPC B72210-S 35 Varistor zeichnet sich durch seine robuste Konstruktion aus und ist für den langlebigen Einsatz konzipiert. Die Auswahl hochwertiger Materialien und die präzise Fertigung nach strengen Qualitätsstandards von Epcos (TDK) stellen sicher, dass dieser Varistor auch unter extremen Bedingungen zuverlässig funktioniert. Das kompakte Design mit einem Rastermaß von 7,5 mm ermöglicht eine einfache Integration in bestehende und neue Schaltungsdesigns, selbst dort, wo der Platz begrenzt ist. Die Durchsteckmontage (THT) bietet eine mechanisch robuste Verbindung auf der Leiterplatte.
- Hohe Energieabsorption: Fähigkeit, die Energie von transienten Überspannungen effektiv zu absorbieren und abzuleiten.
- Zuverlässiger Schutz: Schützt empfindliche Bauteile wie Mikrocontroller, ICs und Sensoren vor Überspannungsschäden.
- Schnelle Ansprechzeit: Reagiert im Nanosekundenbereich, um sofortigen Schutz zu gewährleisten.
- Lange Lebensdauer: Konzipiert für eine zuverlässige Leistung über einen langen Zeitraum, auch bei wiederholten Überspannungsereignissen.
- Geringe Streuung der Ansprechspannung: Präziser Schutz durch die enge Toleranz von 10%.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für den Schutz wertvoller elektronischer Komponenten.
- Weltweiter Standard: Gefertigt von einem führenden Hersteller für elektronische Bauteile, was höchste Qualitäts- und Zuverlässigkeitsstandards garantiert.
Wartung und Lebensdauer
Metalloxid-Varistoren sind in der Regel wartungsfrei. Ihre Lebensdauer hängt von der Häufigkeit und der Intensität der aufgetretenen Überspannungsereignisse ab. Wiederholte hohe Überspannungen können die Degradation des Varistors beschleunigen. Eine sorgfältige Auslegung der Schaltung und die Auswahl eines Varistors, der für die erwarteten transienten Belastungen dimensioniert ist, sind entscheidend für eine lange Betriebszeit. Der EPC B72210-S 35 ist für eine signifikante Anzahl von Überspannungsereignissen ausgelegt, was ihn zu einer langfristig verlässlichen Wahl macht.
FAQ – Häufig gestellte Fragen zu EPC B72210-S 35 – Varistor, RM 7,5 mm, 35 V, 10%
Was ist ein Varistor und wie funktioniert er?
Ein Varistor (variable resistor) ist eine elektronische Komponente, die dazu dient, empfindliche Schaltungen vor Überspannungen zu schützen. Seine Hauptfunktion besteht darin, im Normalbetrieb einen sehr hohen elektrischen Widerstand aufzuweisen und somit den Stromfluss kaum zu beeinflussen. Bei Überspannungen bricht sein Widerstand jedoch schlagartig zusammen, wodurch die überschüssige Energie sicher in Richtung Masse abgeleitet wird. Dies verhindert, dass schädliche Spannungsspitzen die nachgeschalteten Bauteile erreichen und beschädigen.
Für welche Spannungsbereiche ist der EPC B72210-S 35 Varistor geeignet?
Der EPC B72210-S 35 Varistor ist speziell für Anwendungen mit einer Nennspannung von 35 Volt AC (Wechselspannung) oder DC (Gleichspannung) ausgelegt. Die Angabe von 35 V bezieht sich auf die maximale Nennspannung, bei der der Varistor unter normalen Betriebsbedingungen eingesetzt werden kann, ohne vorzeitig zu degradieren. Die 10% Toleranz gibt an, dass die tatsächliche Ansprechspannung innerhalb von ±10% dieses Wertes liegt.
Was bedeutet das Rastermaß (RM) von 7,5 mm bei diesem Varistor?
Das Rastermaß (RM) gibt den Abstand zwischen den Anschlusspins des Varistors an. Ein Rastermaß von 7,5 mm bedeutet, dass die beiden Beinchen des Varistors 7,5 Millimeter voneinander entfernt sind. Dies ist ein wichtiger Parameter für die mechanische Montage auf einer Leiterplatte und wird für die Auswahl von Leiterplattenlayouts und Bestückungsmaschinen verwendet, um eine korrekte und sichere Platzierung der Komponente zu gewährleisten.
Welchen Vorteil bietet die Toleranz von 10%?
Die Toleranz von 10% bei einem Varistor bezieht sich auf die zulässige Abweichung der Klemmenspannung (Varistorspannung) bei einem definierten Ableitstrom. Eine engere Toleranz wie 10% bedeutet, dass die Ansprechschwelle des Varistors sehr präzise ist. Dies ist vorteilhaft, da der Varistor erst bei einer tatsächlichen Überspannung über den Schutzpegel hinaus reagiert und somit unnötige Ableitströme im Normalbetrieb minimiert werden. Dies erhöht die Effizienz und Stabilität der geschützten Schaltung.
Kann der EPC B72210-S 35 Varistor auch für höhere Spannungen verwendet werden?
Nein, der EPC B72210-S 35 Varistor sollte ausschließlich für Anwendungen mit einer Nennspannung von bis zu 35 V verwendet werden. Die Verwendung bei höheren Spannungen kann dazu führen, dass der Varistor permanent leitend wird, überhitzt oder ausfällt, was zu einem Totalausfall des Schutzes und potenziellen Schäden an der Schaltung führt. Für höhere Spannungen sind entsprechend höher spezifizierte Varistoren erforderlich.
Wie lange ist die erwartete Lebensdauer eines solchen Varistors?
Die Lebensdauer eines Metalloxid-Varistors hängt stark von den Betriebsbedingungen ab, insbesondere von der Häufigkeit und der Intensität von Überspannungsereignissen. Der EPC B72210-S 35 ist für eine robuste Leistung und eine lange Lebensdauer ausgelegt, vorausgesetzt, er wird innerhalb seiner Spezifikationen betrieben. Wiederholte hohe Stoßströme können jedoch zu einer thermischen Degradation führen. Bei korrekter Auslegung kann er viele Jahre zuverlässig funktionieren.
Wo wird dieser Varistor typischerweise eingesetzt?
Dieser Varistor mit einer Nennspannung von 35 V und einem Rastermaß von 7,5 mm findet typischerweise Anwendung in Niederspannungsschaltungen, die empfindlich auf Überspannungen reagieren. Dazu gehören beispielsweise Netzteile für kleine elektronische Geräte, Schaltungen in der Telekommunikation, Automatisierungstechnik, Unterhaltungselektronik sowie in vielen industriellen Steuerungs- und Überwachungssystemen, wo eine präzise Spannungsstabilisierung und der Schutz vor transienten Störungen unerlässlich sind.
