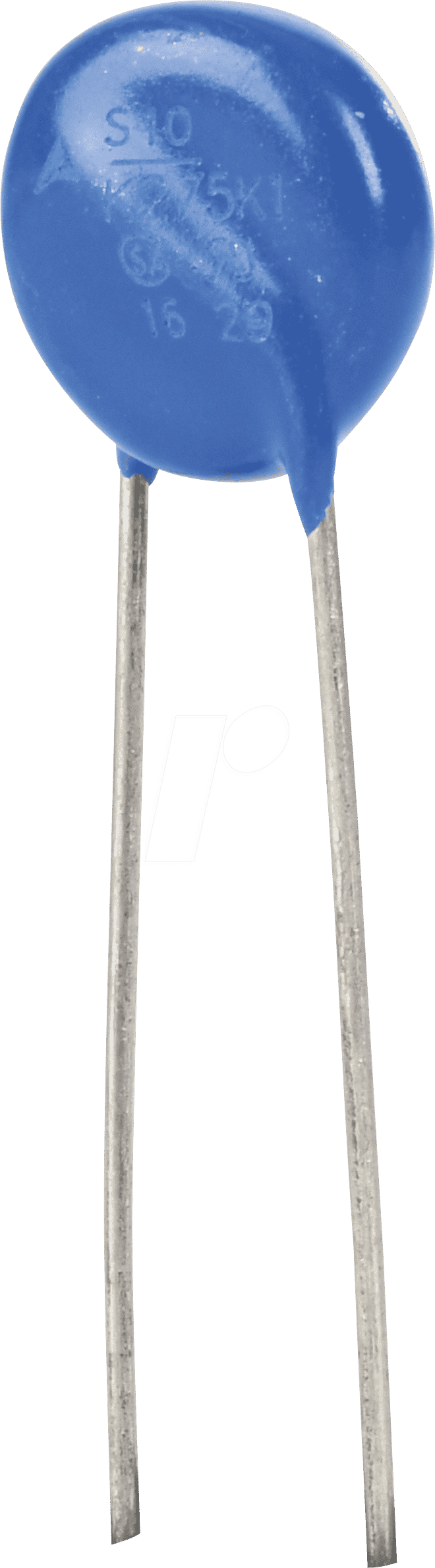

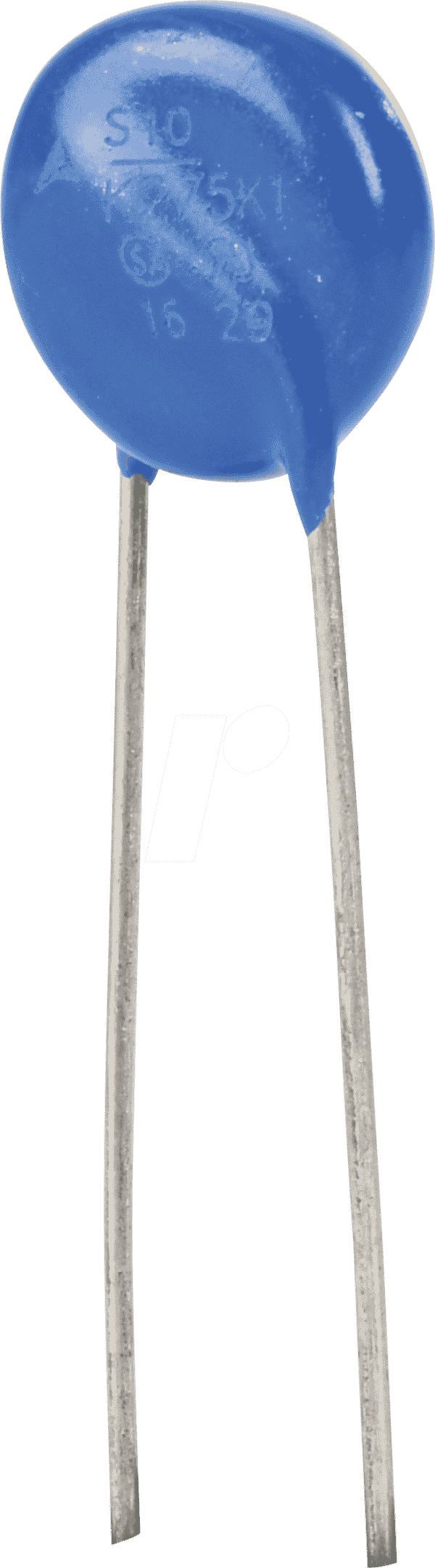

Schutz vor Überspannung: Der EPC B72210-S 30 – Varistor für zuverlässige Schaltungen
Der EPC B72210-S 30 – Varistor, mit einem Rastermaß von 7,5 mm und einer Nennspannung von 30 V (Toleranz 10%), ist die ideale Lösung für Elektronikentwickler und Service-Techniker, die empfindliche Bauteile und Schaltkreise vor schädlichen Überspannungsspitzen schützen müssen. Ob in industriellen Steuerungen, Consumer-Elektronik oder professionellen Messtechnikgeräten, dieser Varistor bietet einen präzisen und zuverlässigen Schutz, der die Lebensdauer Ihrer Geräte signifikant verlängert und Ausfallzeiten minimiert.
Überlegene Schutztechnologie: Warum der EPC B72210-S 30 die richtige Wahl ist
Im Gegensatz zu einfachen Sicherungen oder Dioden bietet der EPC B72210-S 30 Varistor eine dynamische Schutzfunktion. Er verhält sich im Normalbetrieb wie ein offener Stromkreis, aber sobald die Spannung einen vordefinierten Schwellenwert überschreitet, leitet er den übermäßigen Strom sicher zur Masse ab. Dies verhindert effektiv die Beschädigung nachgeschalteter Komponenten durch transiente Überspannungen, wie sie beispielsweise durch Schaltvorgänge im Stromnetz oder Blitzeinschläge verursacht werden können. Die präzise Auslegung auf 30 V Nennspannung ermöglicht einen gezielten Schutz von Niederspannungsschaltungen, wo Standardlösungen zu aggressiv oder zu schwach wären.
Anwendungsbereiche und technische Vorteile
Der EPC B72210-S 30 Varistor findet breite Anwendung in:
- Netzteilentstörung: Schutz von Eingangs- und Ausgangsstufen in Netzteilen vor Netztransienten.
- Schnittstellen-Schutz: Absicherung von Kommunikations- und Datenschnittstellen gegen Spannungsspitzen.
- Steuerungstechnik: Erhöhung der Robustheit von industriellen Steuergeräten und SPS-Systemen.
- Consumer Electronics: Schutz von Audio-/Video-Geräten, Haushaltsgeräten und Multimedia-Systemen.
- KFZ-Elektronik: Störfestigkeit von Bordnetzkomponenten gegenüber Spannungsspitzen durch Lichtmaschinenregelung oder externe Einflüsse.
Die Kernkompetenz des EPC B72210-S 30 liegt in seiner Fähigkeit, Energie gezielt abzuleiten und dabei eine geringe Klemmspannung aufrechtzuerhalten. Dies bedeutet, dass die schützende Spannung die eigentliche Betriebsspannung der nachgeschalteten Komponenten auch während des Ableitvorgangs nicht übersteigt, was eine zusätzliche Sicherheitsebene darstellt. Die standardisierte Bauform mit 7,5 mm Rastermaß erleichtert zudem die Integration in bestehende Leiterplattendesigns und Bestückungsprozesse.
Präzision in der Auslegung: Die technischen Spezifikationen im Detail
Die Auswahl eines Varistors mit der korrekten Nennspannung ist entscheidend für die Effektivität des Schutzes. Mit einer Nennspannung von 30 Volt und einer Toleranz von 10 % bietet der EPC B72210-S 30 einen optimalen Schutz für Schaltungen, die in diesem Spannungsbereich arbeiten. Die 10%ige Toleranz gewährleistet, dass der Varistor auch unter leicht schwankenden Betriebsbedingungen zuverlässig schaltet, ohne unnötigerweise zu früh oder zu spät zu reagieren. Dies ist ein entscheidender Faktor für die Zuverlässigkeit und Langlebigkeit elektronischer Geräte, da eine zu frühe Auslösung die Lebensdauer des Varistors verkürzen kann, während eine zu späte Auslösung den Schutz beeinträchtigt.
Qualität und Zuverlässigkeit: Gefertigt für anspruchsvolle Umgebungen
Der EPC B72210-S 30 Varistor repräsentiert die bewährte Qualität von EPC (EPCOS). Diese Komponenten werden unter strengen Qualitätskontrollen gefertigt und sind für ihre Langlebigkeit und Zuverlässigkeit bekannt. Das robuste Gehäusematerial und die sorgfältige Auswahl der keramischen Halbleitermaterialien garantieren eine stabile Leistung über einen weiten Temperaturbereich und unter verschiedenen Umgebungsbedingungen. Die hohe Energieabsorptionsfähigkeit und die schnelle Ansprechzeit sind weitere Schlüsselfaktoren, die diesen Varistor zu einer ersten Wahl für professionelle Anwendungen machen.
Einsatzmöglichkeiten und Materialbeschaffenheit
Die Kernfunktionalität des EPC B72210-S 30 beruht auf einem keramischen Halbleiter, typischerweise Zinkoxid (ZnO), welches in der Lage ist, seine elektrische Leitfähigkeit bei steigender Spannung exponentiell zu erhöhen. Diese Eigenschaft macht ihn zu einem idealen Schutzbaustein. Das Gehäuse des Varistors besteht aus einem thermisch isolierenden und flammhemmenden Kunststoff, der für eine sichere Integration in elektronische Schaltungen unerlässlich ist. Das Rastermaß von 7,5 mm ist ein gängiger Standard für bedrahtete Komponenten und ermöglicht eine einfache Bestückung auf Leiterplatten mit standardmäßigen Durchstecktechnologien (THT).
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Varistor (Metalloxid-Varistor, MOV) |
| Hersteller | EPC (EPCOS) |
| Modellbezeichnung | B72210-S 30 |
| Nennspannung (AC/DC) | 30 V |
| Toleranz | ±10 % |
| Rastermaß (RM) | 7,5 mm |
| Ansprechzeit | Typischerweise im Nanosekundenbereich (sehr schnell) |
| Maximale Impulsstrombelastbarkeit | Für spezifische Anwendungsparameter zu prüfen, typischerweise hohe Werte für Niederspannungs-Varistoren |
| Betriebstemperaturbereich | Typischerweise -40 °C bis +85 °C oder +105 °C (Herstellerangaben beachten) |
| Gehäusematerial | Thermisch isolierend, flammhemmend, UL 94 V-0 |
| Einsatzbereich | Schutz von Niederspannungsschaltkreisen vor transienten Überspannungen |
FAQ – Häufig gestellte Fragen zu EPC B72210-S 30 – Varistor, RM 7,5 mm, 30 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor, auch Spannungsabhängiger Widerstand (VDR) genannt, ist eine passive elektronische Komponente, die ihre elektrische Leitfähigkeit mit zunehmender angelegter Spannung ändert. Im Normalbetrieb hat ein Varistor einen sehr hohen Widerstand und lässt kaum Strom fließen. Sobald die Spannung jedoch einen bestimmten Schwellenwert überschreitet, sinkt der Widerstand des Varistors drastisch ab, und er beginnt, den überschüssigen Strom sicher zur Masse abzuleiten. Sobald die Überspannung vorbei ist und die Spannung wieder unter den Schwellenwert fällt, kehrt der Varistor in seinen hochohmigen Zustand zurück.
Für welche Art von Überspannungen ist der EPC B72210-S 30 Varistor geeignet?
Der EPC B72210-S 30 ist speziell für den Schutz von Niederspannungsschaltungen vor transienten Überspannungen konzipiert. Dazu gehören Spannungsspitzen, die durch Schaltvorgänge im Stromnetz (z.B. Ein- und Ausschalten von Lasten), induktive Lastwechsel oder durch externe Ereignisse wie Blitzeinschläge in der Nähe verursacht werden können. Er schützt die nachgeschalteten empfindlichen Bauteile effektiv vor Beschädigung.
Warum ist die Nennspannung von 30 V und die Toleranz von 10 % so wichtig?
Die Nennspannung von 30 V definiert den Spannungsschwellenwert, bei dem der Varistor beginnt, leitend zu werden. Es ist entscheidend, dass diese Spannung etwas über der maximalen normalen Betriebsspannung der geschützten Schaltung liegt, um ein unerwünschtes Auslösen während des Normalbetriebs zu vermeiden. Die Toleranz von 10 % gibt an, wie stark die tatsächliche Auslösespannung von der Nennspannung abweichen kann. Ein gut ausgelegter Schutzschaltkreis nutzt diese Parameter, um einen optimalen Kompromiss zwischen ständigem Schutz und unerwünschtem Auslösen zu finden.
Was bedeutet das Rastermaß (RM) von 7,5 mm?
Das Rastermaß (RM) von 7,5 mm bezieht sich auf den Abstand zwischen den Anschlussbeinen des Varistors. Dieser Standardwert ist wichtig für die mechanische Integration auf Leiterplatten. Ein 7,5-mm-Rastermaß ist ein gängiger Industriestandard für bedrahtete Komponenten und ermöglicht die Verwendung von Standard-Bestückungsmaschinen und Bohrungen auf Leiterplatten, was die Montage und Fertigung erleichtert.
Wie lange ist die Lebensdauer eines EPC B72210-S 30 Varistors?
Die Lebensdauer eines Varistors hängt von verschiedenen Faktoren ab, insbesondere von der Häufigkeit und Intensität der aufgetretenen Überspannungsereignisse. Jeder Varistor hat eine begrenzte Energieabsorptionskapazität. Wiederholte oder sehr starke Überspannungen können die Lebensdauer des Varistors verkürzen, bis er schließlich ausfällt (entweder offen oder kurzgeschlossen). Die Qualität des EPC B72210-S 30 sorgt jedoch für eine hohe Zuverlässigkeit und eine lange Lebensdauer unter normalen Betriebsbedingungen.
Kann ich den EPC B72210-S 30 Varistor auch für höhere Spannungen verwenden?
Nein, es wird dringend davon abgeraten, den EPC B72210-S 30 Varistor für Spannungen zu verwenden, die deutlich über seiner Nennspannung von 30 V liegen. Eine Unterdimensionierung des Varistors führt dazu, dass er entweder ständig leitend ist und zu einem Kurzschluss in der Schaltung führt, oder dass er bei Überspannungen nicht schnell oder stark genug schaltet, um die nachgeschalteten Komponenten effektiv zu schützen. Verwenden Sie immer einen Varistor, dessen Nennspannung für die jeweilige Anwendung ausgelegt ist.
Welche Art von Schutz bietet der Varistor im Vergleich zu einer Sicherung?
Eine Sicherung ist ein Schutzelement, das bei Überstrom durchbrennt und die Stromzufuhr unterbricht. Sie schützt primär vor Überlastung und Kurzschlüssen, nicht aber vor schnellen transienten Überspannungen. Ein Varistor hingegen leitet überschüssige Spannung ab und schützt die angeschlossenen Komponenten vor Schäden durch Spannungsspitzen. Oft werden Varistoren und Sicherungen in Kombination eingesetzt, um einen umfassenden Schutz zu gewährleisten: Die Sicherung schützt vor Dauerüberlastung und Kurzschlüssen, während der Varistor vor kurzzeitigen Spannungsspitzen schützt.
