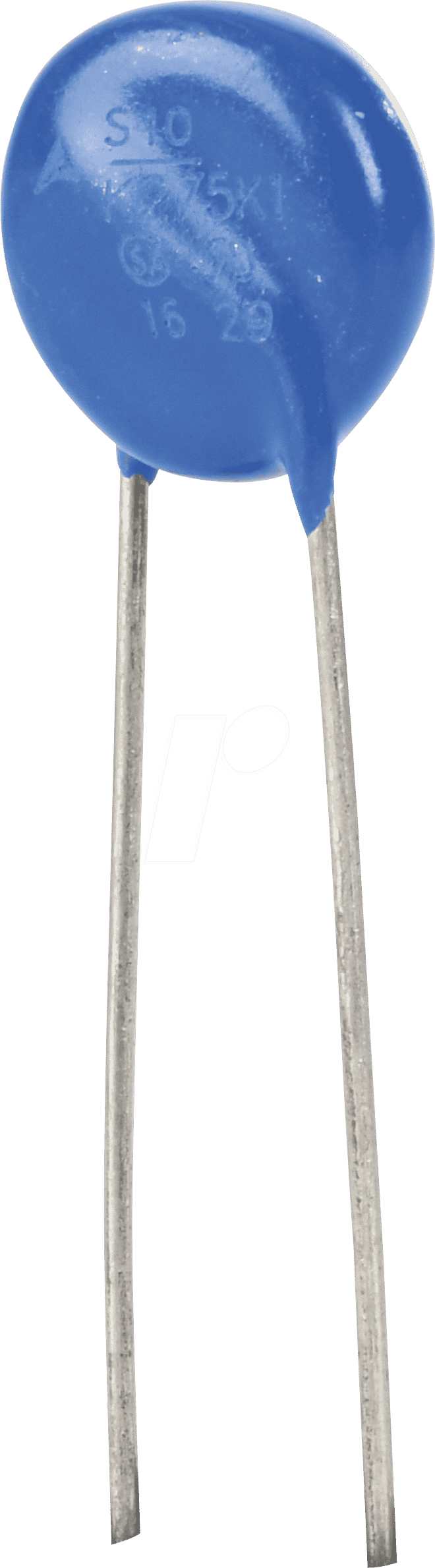

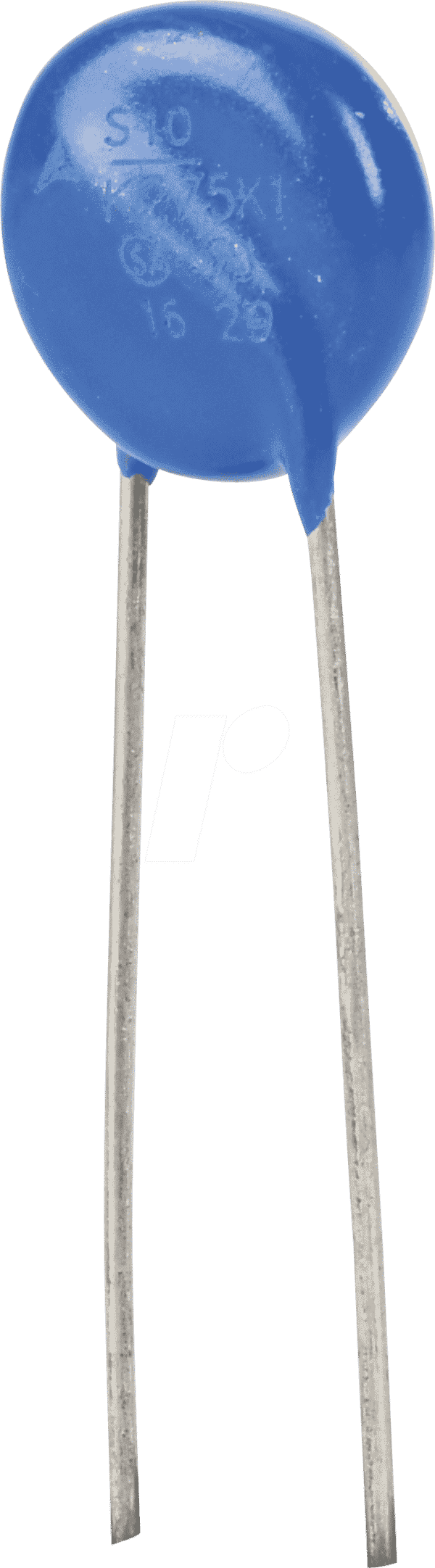

EPC B72210-S 20 – Varistor, RM 7,5 mm, 20 V, 10%

Zuverlässiger Überspannungsschutz für Ihre Elektronik: Der EPC B72210-S 20 – Varistor

Überraschende Spannungsspitzen können empfindliche elektronische Bauteile und gesamte Systeme unwiederbringlich beschädigen. Der EPC B72210-S 20 – Varistor mit einer Nennspannung von 20 V und einer Toleranz von 10% bietet hier eine unverzichtbare Schutzfunktion. Dieses Bauteil ist ideal für Entwickler, Ingenieure und Technikbegeisterte, die höchste Zuverlässigkeit und Langlebigkeit für ihre elektronischen Schaltungen gewährleisten möchten, insbesondere in Bereichen, wo unvorhersehbare Spannungsspitzen auftreten können.

Die Kernkompetenz des EPC B72210-S 20 – Varistors

Der EPC B72210-S 20 – Varistor zeichnet sich durch seine Fähigkeit aus, plötzliche Überspannungen effektiv zu absorbieren und somit die nachfolgenden Schaltungsteile vor schädlichen Energieeinstößen zu schützen. Im Gegensatz zu einfachen Sicherungen, die bei einer einmaligen Überschreitung des Nennstroms durchbrennen und ersetzt werden müssen, bietet der Varistor einen reversiblen Schutzmechanismus. Bei normalen Betriebsspannungen verhält er sich wie ein hochohmiger Widerstand und beeinflusst die Schaltung kaum. Steigt jedoch die Spannung über ein definiertes Schwellenniveau an, sinkt sein Widerstandswert schlagartig und er leitet die überschüssige Energie zur Masse ab. Nach Abklingen der Überspannung kehrt der Varistor automatisch in seinen hochohmigen Zustand zurück und ist bereit für die nächste Schutzfunktion. Diese Eigenschaft macht ihn zu einer wirtschaftlichen und äußerst langlebigen Lösung für den Schutz vor transienter Überspannung.

Überragende Vorteile gegenüber Standardlösungen

Die Wahl des EPC B72210-S 20 – Varistors bringt eine Reihe entscheidender Vorteile mit sich:

• Sofortiger Schutz: Der Varistor reagiert extrem schnell auf Spannungsspitzen, oft im Nanosekundenbereich, und minimiert so das Schadenspotenzial.
• Wiederverwendbarkeit: Im Gegensatz zu Sicherungen, die nach einer Auslösung ersetzt werden müssen, behält der Varistor seine Schutzfunktion über zahlreiche Überspannungsereignisse hinweg bei.
• Hohe Energieabsorption: Speziell für seine Größe und Nennspannung konzipiert, kann dieser Varistor signifikante Energiemengen aufnehmen, ohne selbst beschädigt zu werden.
• Breiter Einsatzbereich: Die Nennspannung von 20 V und die 10%ige Toleranz ermöglichen den Einsatz in einer Vielzahl von Niederspannungsanwendungen.
• Kompaktes Design: Mit einem Rastermaß von 7,5 mm passt der Varistor problemlos in gängige Schaltungsdesigns und Boards.
• Kosteneffizienz: Durch seine Langlebigkeit und Wiederverwendbarkeit reduziert der Varistor langfristig die Wartungs- und Austauschkosten.
• Vorbeugende Maßnahme: Er schützt nicht nur vor direkten Schäden, sondern verhindert auch Folgeschäden, die durch übermäßige Erhitzung oder Ausfall von Komponenten entstehen können.

Technische Spezifikationen im Detail

Der EPC B72210-S 20 – Varistor ist ein präzise gefertigtes Bauteil, das auf fortschrittlicher Keramiktechnologie basiert. Seine Leistung ist auf die zuverlässige Ableitung von transienten Überspannungen in Niederspannungsanwendungen optimiert. Die genaue Klassifizierung und die spezifischen elektrischen Eigenschaften sind entscheidend für die korrekte Dimensionierung in jeder Schaltung.

Merkmal	Spezifikation/Beschreibung
Hersteller	EPC (Elektronische Präzisions-Componente)
Modell	B72210-S 20
Typ	Varistor (Metalloxid-Varistor, MOV)
Rastermaß (RM)	7,5 mm
Nennspannung (AC)	20 V
Toleranz der Nennspannung	10%
Maximale Spitzenstrombelastbarkeit	Typischerweise im Bereich mehrerer hundert Ampere für kurze Impulse, detaillierte Datenblattinformationen sind hier ausschlaggebend für die genaue Auslegung.
Ansprechzeit	Extrem schnell, im Nanosekundenbereich.
Betriebstemperaturbereich	Standard-Industriebereich, z.B. -40°C bis +85°C, wobei Umwelteinflüsse und thermische Belastung zu beachten sind.
Gehäuseform	Radial bedrahtet, typisch für PCB-Montage.
Materialien	Hochreine Zinkoxid-Keramik als aktives Element, umhüllt von einem dielektrischen Material zur Isolierung und mechanischen Stabilität.
Einsatzgebiete	Schutz von empfindlichen ICs, Mikrocontrollern, Sensoren, Kommunikationsschnittstellen und anderen Niederspannungsschaltungen vor transienten Überspannungen, induktiven Lastwechseln und statischer Entladung (ESD).

Anwendungsbereiche und technische Überlegungen

Der EPC B72210-S 20 – Varistor findet breite Anwendung in Systemen, die eine zuverlässige Spannungsstabilisierung und den Schutz vor transienten Störungen erfordern. Dazu gehören:

• Netzteile und Spannungsregler: Schutz vor Überspannungen, die durch Netzschwankungen oder Schaltertätigkeiten entstehen können.
• Industrielle Automatisierung: Absicherung von Steuerungen, Sensoren und Aktoren in industriellen Umgebungen, die oft rauen Bedingungen ausgesetzt sind.
• Telekommunikationsgeräte: Schutz von Schnittstellen vor Überspannungen, die durch externe Störquellen oder Blitzentladungen in der Nähe induziert werden.
• Verbraucherelektronik: Integration in empfindliche Audiogeräte, Medizintechnik oder Haushaltsgeräte, um deren Lebensdauer zu erhöhen.
• Automobilindustrie: Schutz von Bordelektronik vor Spannungsspitzen, die durch Lichtmaschinenregelung oder andere elektrische Verbraucher im Fahrzeug entstehen.

Bei der Auslegung ist es essenziell, die maximale Arbeitsspannung der Schaltung zu berücksichtigen und sicherzustellen, dass diese deutlich unterhalb der Ansprechspannung des Varistors liegt. Ebenso wichtig ist die Betrachtung der maximal zulässigen Spitzenstrombelastbarkeit des Varistors im Verhältnis zu den erwarteten transienten Ereignissen.

FAQ – Häufig gestellte Fragen zu EPC B72210-S 20 – Varistor, RM 7,5 mm, 20 V, 10%

Was genau ist ein Varistor und wie funktioniert er?

Ein Varistor ist ein elektronisches Bauteil, dessen Widerstand mit der angelegten Spannung variiert. Bei normaler Betriebsspannung ist sein Widerstand sehr hoch, sodass er kaum Strom verbraucht. Steigt die Spannung jedoch über einen bestimmten Schwellenwert an, sinkt sein Widerstand rapide ab und leitet die überschüssige Energie ab. Dies schützt angeschlossene Bauteile vor Überspannung. Nach Abklingen der Überspannung kehrt der Varistor in seinen hochohmigen Zustand zurück.

Wann sollte ich einen Varistor wie den EPC B72210-S 20 – Varistor einsetzen?

Sie sollten diesen Varistor immer dann einsetzen, wenn Ihre Schaltung vor transienten Überspannungen geschützt werden muss. Dies ist insbesondere bei empfindlichen elektronischen Komponenten der Fall, die durch plötzliche Spannungsspitzen beschädigt werden könnten. Typische Einsatzgebiete sind Netzteile, Kommunikationsschnittstellen, Steuerungen und generell alle Niederspannungsanwendungen, bei denen Spannungsspitzen nicht ausgeschlossen werden können.

Was bedeutet die Angabe „RM 7,5 mm“?

RM steht für Rastermaß. Ein Rastermaß von 7,5 mm gibt den Abstand zwischen den Anschlussbeinen des Varistors an. Dieses Maß ist wichtig für die mechanische Kompatibilität und die Bestückung auf Leiterplatten (PCBs). Ein kleineres Rastermaß ermöglicht eine höhere Bauteildichte auf der Platine.

Welche Auswirkungen hat die Nennspannung von 20 V und die Toleranz von 10%?

Die Nennspannung von 20 V gibt die maximale Dauerbetriebsspannung an, bei der der Varistor im hochohmigen Zustand verbleibt. Die 10%ige Toleranz bedeutet, dass die tatsächliche Ansprechspannung leicht variieren kann. Für den optimalen Schutz sollte die maximale normale Arbeitsspannung Ihrer Schaltung signifikant unterhalb der 20 V Nennspannung liegen, um ein vorzeitiges Ansprechen des Varistors zu vermeiden.

Wie unterscheidet sich ein Varistor von einer Diode oder einer Sicherung im Schutzkontext?

Eine Diode leitet Strom primär in eine Richtung und kann bei Überspannung durchschlagen, ist aber nicht primär für die Ableitung von transienten Spannungsspitzen konzipiert. Eine Sicherung ist ein Einwegschutz; sie unterbricht den Stromkreis bei Überstrom, indem sie durchbrennt und ersetzt werden muss. Ein Varistor hingegen leitet bei Überspannung Energie ab und behält seine Funktion nach dem Ereignis bei, was ihn zur wiederverwendbaren Schutzkomponente macht.

Ist der EPC B72210-S 20 – Varistor für alle Arten von Überspannungen geeignet?

Dieser Varistor ist speziell für den Schutz vor transienten Überspannungen konzipiert, wie sie durch Schaltertätigkeiten, induktive Lastwechsel oder statische Entladung verursacht werden. Er ist nicht für den Schutz vor dauerhaften Überspannungen über seiner Nennspannung oder extrem hohen Dauerstrombelastungen gedacht. Für solche Fälle sind andere Schutzkomponenten wie z.B. spezielle Sicherungen oder Überspannungsableiter erforderlich.

Wie lange ist die Lebensdauer eines solchen Varistors?

Die Lebensdauer eines Varistors hängt stark von der Anzahl und Intensität der Überspannungsereignisse ab, denen er ausgesetzt ist. Jeder Varistor verliert mit jedem Ansprechen einen kleinen Teil seiner Leistungsfähigkeit. Bei normalen Betriebsbedingungen und gelegentlichen, moderaten Überspannungen kann die Lebensdauer sehr lang sein. Es ist jedoch ratsam, die thermische Belastung und mögliche Degradation im Laufe der Zeit zu berücksichtigen, insbesondere in Umgebungen mit häufigen oder starken Störungen.
