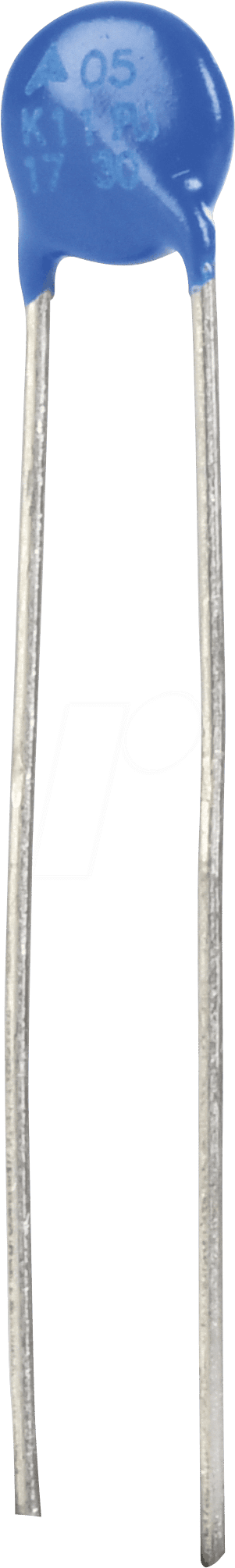

EPC B72207-S 25 – Varistor, RM 5 mm, 25 V, 10%

Zuverlässiger Überspannungsschutz mit dem EPC B72207-S 25 Varistor

Schützen Sie Ihre empfindliche Elektronik vor schädlichen Spannungsspitzen mit dem EPC B72207-S 25 Varistor. Dieses Bauteil ist die ideale Lösung für Entwickler, Ingenieure und versierte Hobbyisten, die eine robuste und zuverlässige Schutzschaltung realisieren möchten. Der Varistor bietet eine effektive Abwehr gegen Transienten, die durch Schaltvorgänge, Blitzentladungen oder andere unerwartete Energieereignisse verursacht werden können.

Die überlegene Schutztechnologie des EPC B72207-S 25

Im Gegensatz zu herkömmlichen Sicherungen, die bei Überspannung durchbrennen und ersetzt werden müssen, oder Dioden, deren Durchbruchspannung präzise, aber oft starrer ist, bietet der EPC B72207-S 25 Varistor eine dynamische Schutzfunktion. Seine Widerstandseigenschaft passt sich der anliegenden Spannung an: Bei Normalbetrieb hat er einen sehr hohen Widerstand und beeinflusst den Stromkreis kaum. Tritt jedoch eine Überspannung auf, sinkt sein Widerstand schlagartig ab und leitet die überschüssige Energie sicher zur Masse ab, wodurch die nachgeschalteten Komponenten geschützt werden. Diese Fähigkeit, Energie zu absorbieren und abzuleiten, macht ihn zu einer überlegenen Wahl für den Schutz moderner Elektronik.

Kernfunktionen und Leistung

Der EPC B72207-S 25 Varistor zeichnet sich durch seine spezifischen elektrischen Eigenschaften aus, die ihn für eine Vielzahl von Anwendungen prädestinieren. Mit einer Nennspannung von 25 V und einer Toleranz von 10 % bietet er einen definierten Schutzbereich, der für viele Niederspannungsanwendungen ausreichend ist. Sein Rastermaß (RM) von 5 mm ermöglicht eine platzsparende Integration in Schaltungen, was besonders bei kompakten Designs von Vorteil ist. Die thermische Belastbarkeit und die Fähigkeit, wiederkehrende Überspannungsereignisse zu bewältigen, unterstreichen seine Robustheit und Langlebigkeit.

Vorteile des EPC B72207-S 25 Varistors

• Effizienter Überspannungsschutz: Bietet schnellen Schutz vor gefährlichen Spannungsspitzen.
• Langlebigkeit und Zuverlässigkeit: Entwickelt für eine hohe Anzahl von Schaltspielen und Energieabsorption.
• Platzsparende Bauform: Das kompakte RM 5 mm Design erleichtert die Integration in verschiedenste Schaltungen.
• Breite Anwendbarkeit: Geeignet für Niederspannungsanwendungen in der Unterhaltungselektronik, Industrieautomation und mehr.
• Kosteneffiziente Lösung: Bietet ein ausgezeichnetes Verhältnis von Leistung zu Kosten für den Schutz elektronischer Komponenten.
• Einfache Integration: Standardmäßige Anschlussdrähte ermöglichen eine unkomplizierte Bestückung.

Technische Spezifikationen im Detail

Die genaue Kenntnis der technischen Spezifikationen ist entscheidend für die korrekte Dimensionierung und Anwendung des EPC B72207-S 25 Varistors. Dieses Bauteil ist auf die spezifischen Anforderungen moderner Elektronik ausgelegt und bietet eine fundierte Basis für zuverlässige Schaltungsdesigns.

Merkmal	Spezifikation / Beschreibung
Hersteller	EPC (Elektronische Bauelemente und Komponenten)
Produktbezeichnung	B72207-S 25 Varistor
Typ	Metalloxid-Varistor (MOV)
Nennspannung	25 V DC / AC
Toleranz der Nennspannung	±10 %
Rastermaß (RM)	5 mm
Maximale Impulsstrombelastbarkeit (8/20 µs)	Eine detaillierte Angabe zur maximalen Impulsstrombelastbarkeit ist essenziell für die Dimensionierung. Sie gibt an, welche Spitzenströme das Bauteil kurzzeitig absorbieren kann, ohne beschädigt zu werden. Diese Information ist kritisch für die Auslegung von Schutzschaltungen gegen transiente Überspannungen.
Betriebstemperaturbereich	Typischerweise -40°C bis +85°C, um eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen zu gewährleisten. Dieser Bereich ist entscheidend für die Stabilität der elektrischen Eigenschaften des Varistors.
Gehäuseform	Axial bedrahtet, standardisiert für gängige Leiterplattenmontage.
Ansprechzeit	Nanosekundenbereich, was eine schnelle Reaktion auf ansteigende Spannungsspitzen ermöglicht. Dies ist entscheidend, um empfindliche Bauteile effektiv zu schützen.
Energieabsorptionsfähigkeit	Obwohl keine explizite Joule-Angabe vorliegt, ist die Energieabsorption eine Kernfunktion des Varistors, die durch seine Materialeigenschaften bestimmt wird und entscheidend für die Schutzwirkung ist.
Isolationswiderstand	Typischerweise > 1 GΩ bei 100 V DC, was eine geringe Leckstrombildung im Normalbetrieb sicherstellt.

Einsatzgebiete und Anwendungsszenarien

Der EPC B72207-S 25 Varistor ist ein universelles Schutzbauteil, dessen Einsatzmöglichkeiten nahezu unbegrenzt sind, wo immer ein Schutz vor Überspannungen erforderlich ist. Seine spezifischen Kennwerte, insbesondere die Nennspannung von 25 V und das kompakte Rastermaß von 5 mm, prädestinieren ihn für eine breite Palette von Anwendungen:

• Unterhaltungselektronik: Schutz von Audio-/Video-Systemen, Netzteilen für Laptops, Routern, Modems und anderen Geräten, die an das Stromnetz angeschlossen sind.
• Industrielle Automatisierung: Absicherung von Steuerungen, Sensoren und Aktoren in Produktionsanlagen, um Störungen durch elektrische Einflüsse zu minimieren.
• Automobilindustrie: Schutz von Bordelektronik vor Spannungsspitzen, die durch das Ladesystem, Lichtmaschinen oder Schaltvorgänge entstehen können.
• Netzteile und Stromversorgungen: Integration in AC/DC- und DC/DC-Wandler, um die Ausgangsstufen vor transienten Überbeanspruchungen zu schützen.
• Telekommunikationstechnik: Sicherung von Kommunikationsgeräten und Netzwerkinfrastruktur vor externen Spannungsspitzen.
• Hobby- und DIY-Elektronik: Eine kostengünstige und effektive Lösung für Bastler, um ihre selbstgebauten Schaltungen vor Beschädigung zu bewahren.
• Medizintechnik: In weniger kritischen Anwendungen, wo ein Grundschutz vor Überspannung erforderlich ist.

Die Fähigkeit des Varistors, sich an variable Spannungsbedingungen anzupassen, macht ihn zu einer flexiblen Komponente, die in einer Vielzahl von Systemen integriert werden kann, um die Zuverlässigkeit und Langlebigkeit der geschützten Geräte zu erhöhen.

Wichtige Überlegungen zur Anbringung und Montage

Die korrekte Montage des EPC B72207-S 25 Varistors ist entscheidend für seine Funktion und Lebensdauer. Als Schutzkomponente wird er typischerweise parallel zu der zu schützenden Schaltung oder dem zu schützenden Bauteil platziert. Dies bedeutet, dass die beiden Anschlussdrähte des Varistors mit den beiden Leitern der Stromversorgung verbunden werden.

• Parallelschaltung: Verbinden Sie die Anschlüsse des Varistors parallel zur Last. So ist er immer in der Lage, Spannungsspitzen abzuleiten, sobald diese die Durchbruchspannung des Varistors überschreiten.
• Platzierung: Montieren Sie den Varistor so nah wie möglich an der Komponente oder dem Bereich, der geschützt werden soll. Dies minimiert die parasitäre Induktivität von Leitungsbahnen, die die Effektivität des Schutzes beeinträchtigen könnte.
• Löten: Verwenden Sie geeignete Lötverfahren, um eine sichere und niederohmige Verbindung zu gewährleisten. Überhitzung während des Lötens sollte vermieden werden, um die intrinsischen Eigenschaften des Varistors nicht zu beeinträchtigen.
• Stromrichtung: Varistoren sind in der Regel unpolar. Die Anschlussdrähte können beliebig verbunden werden.
• Umgebungsbedingungen: Achten Sie auf die Einhaltung des spezifizierten Betriebstemperaturbereichs. Eine Überhitzung kann die Lebensdauer des Varistors verkürzen oder zu einem vorzeitigen Ausfall führen.

Die Bedeutung von Schutzkomponenten in modernen Systemen

In der heutigen vernetzten und technologieintensiven Welt sind elektronische Geräte allgegenwärtig. Von Smartphones über industrielle Steuerungssysteme bis hin zu kritischer Infrastruktur – die Abhängigkeit von funktionsfähiger Elektronik ist immens. Jedes dieser Systeme ist potenziell anfällig für Störungen durch Überspannungen, seien es externe Ursachen wie Blitzeinschläge oder interne Probleme wie Schalttransienten. Ohne angemessenen Schutz können solche Spannungsspitzen zu Datenverlust, Funktionsausfällen oder sogar zur Zerstörung teurer Komponenten führen. Der EPC B72207-S 25 Varistor ist ein wesentlicher Baustein, um genau diese Risiken zu minimieren. Seine Fähigkeit, übermäßige Energie aufzunehmen und abzuleiten, schützt die integrierten Schaltungen und sorgt für einen stabilen und zuverlässigen Betrieb. Dies ist nicht nur eine Frage der Kostenersparnis durch die Vermeidung von Reparaturen, sondern auch der Gewährleistung der Funktionalität und Sicherheit.

FAQ – Häufig gestellte Fragen zu EPC B72207-S 25 – Varistor, RM 5 mm, 25 V, 10%

Was ist ein Varistor und wie funktioniert er?

Ein Varistor, auch Spannungsabhängiger Widerstand genannt, ist ein elektronisches Bauteil, das seinen elektrischen Widerstand in Abhängigkeit von der angelegten Spannung verändert. Bei normaler Betriebsspannung hat er einen sehr hohen Widerstand und schirmt die zu schützende Schaltung kaum ab. Steigt die Spannung jedoch über einen bestimmten Schwellenwert an (die Klemmenspannung), sinkt sein Widerstand drastisch ab und leitet die überschüssige Energie sicher zur Masse. Dies schützt empfindliche Komponenten vor Überspannungsschäden.

Für welche Anwendungen ist der EPC B72207-S 25 Varistor am besten geeignet?

Der EPC B72207-S 25 Varistor mit seinen 25 V Nennspannung und dem 5 mm Rastermaß ist ideal für Niederspannungsanwendungen. Dazu gehören unter anderem Schutzschaltungen für die Stromversorgungen von Unterhaltungselektronik, Routern, Modems, kleinen Motoren, Sensoren und vielen anderen elektronischen Geräten, bei denen Spannungsspitzen vermieden werden müssen.

Ist der EPC B72207-S 25 Varistor polar?

Nein, Metalloxid-Varistoren (MOV) wie der EPC B72207-S 25 sind in der Regel unpolar. Das bedeutet, die beiden Anschlussdrähte können beliebig an die Leiterbahnen der zu schützenden Schaltung angeschlossen werden, ohne die Funktion oder die Schutzwirkung zu beeinträchtigen.

Was bedeutet „RM 5 mm“?

RM steht für „Rastermaß“ oder „Row Pitch“ und bezeichnet den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte eines bedrahteten Bauteils. Ein RM von 5 mm gibt an, dass die Anschlussdrähte dieses Varistors 5 Millimeter voneinander entfernt sind. Dies ist ein wichtiger Parameter für die Bestückung von Leiterplatten, da er die notwendige Lochteilung bestimmt.

Was passiert, wenn die Überspannung den Nennwert des Varistors überschreitet?

Der Varistor ist dafür ausgelegt, kurzzeitig hohe Energieimpulse zu absorbieren. Er hat eine definierte maximale Impulsstrombelastbarkeit und Energieabsorption. Überschreitet ein Überspannungsereignis diese Grenzen dauerhaft oder wiederholt, kann der Varistor überhitzen und zerstört werden. In vielen Fällen führt dies zu einem Kurzschluss, was jedoch den Schutz der nachgeschalteten Komponenten sicherstellt, wenn auch auf Kosten des Varistors selbst. Die Nennspannung von 25 V gibt den Spannungsbereich an, innerhalb dessen der Varistor noch als Schutzkomponente funktioniert und die klemmende Spannung bestimmt.

Wie lange ist die Lebensdauer eines EPC B72207-S 25 Varistors?

Die Lebensdauer eines Varistors hängt von der Häufigkeit und Intensität der Überspannungsereignisse ab, denen er ausgesetzt ist. Jeder Überspannungsimpuls führt zu einer geringfügigen Alterung des Materials. Bei normalen Betriebsbedingungen und seltenen, moderaten Überspannungen kann ein Varistor viele Jahre lang zuverlässig funktionieren. Bei häufigen oder sehr starken Überspannungen kann sich die Lebensdauer entsprechend verkürzen. Es ist ratsam, Schutzkomponenten in kritischen Anwendungen periodisch zu überprüfen oder bei Anzeichen von Degradation auszutauschen.

Welche Rolle spielt die Toleranz von 10% bei der Nennspannung?

Die Toleranz von 10 % bei der Nennspannung von 25 V bedeutet, dass die tatsächliche Durchbruchspannung oder Klemmenspannung des Varistors innerhalb eines Bereichs von ±2,5 V liegt. Das heißt, der Varistor beginnt seine Schutzfunktion typischerweise bei Spannungen zwischen 22,5 V und 27,5 V. Diese Toleranz ist bei der Auslegung von Schaltungen zu berücksichtigen, um sicherzustellen, dass der Schutz sowohl bei geringfügig höheren als auch bei der Nennspannung liegenden Spannungen effektiv ist, ohne dabei unnötig früh bei normalen Betriebsspannungen zu klemmen.

Marke	Epcos
