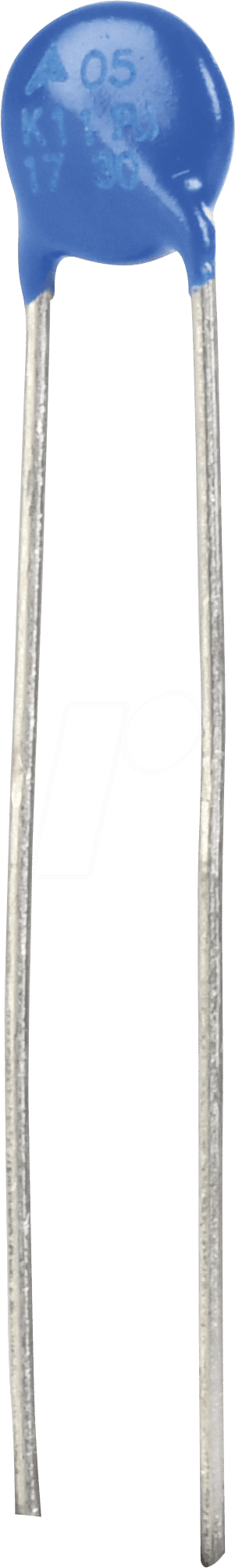

EPC B72205-S 17 – Der zuverlässige Schutz für Ihre empfindlichen elektronischen Schaltungen
Elektronische Geräte sind ständigen Bedrohungen durch Überspannungen ausgesetzt, sei es durch Blitzeinschläge, Netzschaltvorgänge oder andere externe Störeinflüsse. Der EPC B72205-S 17 – Varistor mit einem Rastermaß von 5 mm und einer Nennspannung von 17 V ist die ideale Lösung für Entwickler, Techniker und Hobbyisten, die ihren empfindlichen Schaltungen einen robusten und effektiven Schutz vor diesen gefährlichen Spannungsspitzen bieten möchten. Dieser hochqualitative Varistor schützt zuverlässig vor schädlichen transienten Überspannungen und minimiert das Risiko von Bauteilbeschädigungen und Ausfällen.
Schutz vor Überspannungen: Ein Muss für jede Elektronik
Überspannungen sind eine der häufigsten Ursachen für den Ausfall elektronischer Komponenten. Diese plötzlichen Spannungsspitzen können weit über die normale Betriebsspannung eines Geräts hinausgehen und empfindliche Bauteile wie Mikrocontroller, Prozessoren, Speicherchips und Sensoren unwiderruflich beschädigen. Die Folgen reichen von geringfügigen Funktionsstörungen bis hin zum Totalausfall des Geräts. Der EPC B72205-S 17 – Varistor fungiert als eine Art „elektronische Stoßdämpfer“, der im Falle einer Überspannung kurzschließt und die überschüssige Energie sicher in Richtung Masse ableitet, bevor sie die nachgeschalteten Schaltungsteile erreicht.
Warum der EPC B72205-S 17 die überlegene Wahl ist
Im Vergleich zu herkömmlichen Schutzmechanismen oder weniger spezialisierten Varistoren bietet der EPC B72205-S 17 eine optimierte Kombination aus schneller Reaktionszeit, hoher Energieableitfähigkeit und präziser Ansprechspannung. Die präzise gefertigte Keramikstruktur des Varistors ermöglicht eine extrem schnelle Reaktion auf transiente Überspannungen, oft im Nanosekundenbereich. Dies ist entscheidend, um selbst kürzeste und höchste Spannungsspitzen effektiv zu neutralisieren. Zudem gewährleistet das geringe Rastermaß von 5 mm eine einfache und platzsparende Integration in kompakte Schaltungsdesigns. Die Toleranz von 10 % bei der Ansprechspannung sorgt für eine zuverlässige Funktionalität in einem definierten Spannungsbereich, was für eine konsistente Schutzleistung unerlässlich ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der EPC B72205-S 17 – Varistor eignet sich hervorragend für eine Vielzahl von Anwendungen, bei denen ein zuverlässiger Überspannungsschutz von entscheidender Bedeutung ist:
- Stromversorgungen: Schutz von Netzteilen und Spannungswandlern vor Netzstörungen und Blitzinduzierten Überspannungen.
- Signal- und Datenleitungen: Absicherung von Kommunikationsschnittstellen wie USB, Ethernet oder seriellen Schnittstellen gegen externe elektrische Einflüsse.
- Sensorsysteme: Schutz empfindlicher Sensoreingänge in industriellen Steuerungen, Automobilanwendungen oder Messgeräten.
- Mikrocontroller und Prozessoren: Sicherung der empfindlichen Logikschaltungen von Mikrocontrollern und CPUs.
- IoT-Geräte: Schutz von vernetzten Geräten, die oft externen Umwelteinflüssen ausgesetzt sind.
- Hobbyelektronik und Prototyping: Eine kostengünstige und effektive Möglichkeit, eigene Schaltungsprojekte vor Schäden zu bewahren.
Technische Spezifikationen und Leistung
Der EPC B72205-S 17 – Varistor ist speziell für den Einsatz in Umgebungen konzipiert, in denen eine robuste und zuverlässige Spannungsbegrenzung erforderlich ist. Seine Materialzusammensetzung und Fertigungsprozesse sind darauf ausgelegt, eine hohe Leistungsfähigkeit über einen langen Zeitraum zu gewährleisten. Die Nennspannung von 17 V stellt sicher, dass der Varistor erst bei Spannungen oberhalb des normalen Betriebsfensters wirksam wird, um unnötige Stromableitung zu vermeiden und die Effizienz der Schaltung nicht zu beeinträchtigen. Die 10 % Toleranz ist ein gängiger Standard für viele elektronische Bauteile und bietet eine ausreichende Präzision für die meisten Schutzanforderungen.
Wichtige Vorteile auf einen Blick
- Hohe Surge-Strombelastbarkeit: Fähigkeit, kurzzeitige, hohe Energiemengen sicher abzuleiten.
- Schnelle Ansprechzeit: Reaktion im Nanosekundenbereich zur Abwehr kürzester Spannungsspitzen.
- Kompaktes Design: Rastermaß von 5 mm ermöglicht platzsparende Integration.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für Langlebigkeit und Zuverlässigkeit.
- Kosteneffiziente Schutzlösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für den Schutz Ihrer Elektronik.
- Breiter Temperaturbereich: Geeignet für den Einsatz unter verschiedenen Umgebungsbedingungen.
Produkt-Eigenschaften im Detail
| Eigenschaft | Details |
|---|---|
| Hersteller | EPC |
| Modellbezeichnung | B72205-S 17 |
| Typ | Varistor (Metalloxid-Varistor, MOV) |
| Rastermaß (RM) | 5 mm |
| Ansprechspannung (Vr) | 17 V |
| Toleranz | 10 % |
| Maximaler Stoßstrom (typisch) | Hohe Belastbarkeit gemäß Datenblatt des Herstellers, ausgelegt für kritische Überspannungsereignisse. |
| Reaktionszeit | Typischerweise im Bereich von Nanosekunden für effektive Spitzenbegrenzung. |
| Betriebstemperaturbereich | Standardwerte für MOV-Varistoren, typischerweise -40°C bis +85°C oder höher, abhängig von spezifischen Ausführungsdetails. |
| Gehäusematerial | Hochwertige, dielektrische Keramikverbindung mit stoßfester Vergussmasse für Langlebigkeit. |
| Montageart | Durchsteckmontage (THT) für einfache Integration auf Leiterplatten. |
Wissenswertes zur Varistor-Technologie
Varistoren, auch als spannungsabhängige Widerstände bekannt, sind Halbleiterbauelemente, deren Widerstandswert stark von der angelegten Spannung abhängt. Im Normalbetrieb, bei Spannungen unterhalb ihrer Ansprechspannung, weisen sie einen sehr hohen Widerstand auf und beeinflussen den Stromfluss in der Schaltung kaum. Sobald jedoch die Spannung einen bestimmten Schwellenwert überschreitet, sinkt ihr Widerstand exponentiell ab. Dieser Effekt wird durch die spezielle Dotierung und Struktur des Metalloxid-Halbleiters (typischerweise Zinkoxid) ermöglicht, der winzige Korngrenzen enthält, die als PN-Übergänge wirken. Bei Überspannung werden diese Übergänge leitend und leiten die übermäßige Energie ab. Diese Fähigkeit, die Spannungsspitze zu „klemmen“ oder zu begrenzen, macht Varistoren zu einem unverzichtbaren Bauteil für den Schutz empfindlicher Elektronik.
Optimale Integration in Ihre Schaltungen
Die Integration des EPC B72205-S 17 in Ihre Schaltung ist dank seines Standard-Rastermaßes von 5 mm und der Durchsteckmontage (THT) unkompliziert. Platzieren Sie den Varistor parallel zu der zu schützenden Komponente oder dem Schaltungsabschnitt. Achten Sie darauf, dass die Verbindungen zu den Anschlüssen des Varistors kurz und direkt sind, um die Effizienz der Überspannungsableitung zu maximieren. Für die Auswahl des korrekten Varistors ist es wichtig, die maximale Dauerbetriebsspannung der zu schützenden Schaltung zu berücksichtigen und einen Varistor mit einer entsprechenden Ansprechspannung zu wählen, die leicht über dieser liegt.
Umgang mit transienten Überspannungen
Transiente Überspannungen können in verschiedenen Formen auftreten. Die häufigsten sind:
- Netzinduzierte Überspannungen: Entstehen durch Schaltvorgänge im Stromnetz, z.B. beim Ein- und Ausschalten großer Verbraucher oder durch Fehler im Netz.
- Blitzschlaginduzierte Überspannungen: Können sowohl durch direkte Blitzeinschläge als auch durch indirekte Einkopplung in Leitungen entstehen. Diese sind oft extrem energiereich und kurzlebig.
- Elektrostatische Entladung (ESD): Erzeugt durch die Entladung statischer Aufladungen, z.B. beim Berühren von elektronischen Bauteilen.
Der EPC B72205-S 17 ist darauf ausgelegt, diese verschiedenen Arten von transienten Ereignissen effektiv zu bewältigen und Ihre wertvollen elektronischen Komponenten zu schützen.
FAQ – Häufig gestellte Fragen zu EPC B72205-S 17 – Varistor, RM 5 mm, 17 V, 10%
Was genau ist ein Varistor und wie funktioniert er?
Ein Varistor ist ein spannungsabhängiger Widerstand. Bei normalen Betriebsspannungen hat er einen sehr hohen Widerstand und beeinflusst die Schaltung kaum. Überschreitet die Spannung jedoch eine bestimmte Schwelle (die Ansprechspannung), sinkt sein Widerstand drastisch ab und leitet überschüssige Energie sicher ab, um die nachgeschalteten Bauteile zu schützen.
Für welche Art von Überspannungen ist dieser Varistor geeignet?
Der EPC B72205-S 17 ist ideal zum Schutz vor transienten Überspannungen, wie sie durch Netzschaltvorgänge, Blitzeinflüsse oder elektrostatische Entladungen verursacht werden. Er begrenzt die Spitzen der Spannungsspitzen.
Was bedeutet das Rastermaß von 5 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den beiden Anschlusspins des Varistors an. Ein RM von 5 mm ist ein Standardmaß, das eine einfache und platzsparende Montage auf Leiterplatten ermöglicht, insbesondere in kompakten elektronischen Geräten.
Was bedeutet die Ansprechspannung von 17 V mit einer Toleranz von 10%?
Die Ansprechspannung von 17 V ist die Spannung, ab der der Varistor beginnt, leitend zu werden. Die Toleranz von 10 % bedeutet, dass die tatsächliche Ansprechspannung im Bereich von etwa 15,3 V bis 18,7 V liegen kann. Dies ist eine gängige und praktikable Toleranz für die meisten Schutzanwendungen.
Kann dieser Varistor dauerhaft mit 17 V betrieben werden?
Nein, die Ansprechspannung von 17 V ist die Spannung, bei der der Varistor zu leiten beginnt. Ein Dauerbetrieb bei oder knapp unterhalb dieser Spannung sollte vermieden werden, da dies zu einer erhöhten Stromableitung und einer verkürzten Lebensdauer des Varistors führen kann. Er ist für die Begrenzung von Überspannungen konzipiert, nicht für den regulären Betrieb bei dieser Spannung.
Ist der EPC B72205-S 17 für hohe Energiemengen ausgelegt?
Ja, Varistoren wie der EPC B72205-S 17 sind darauf ausgelegt, kurzzeitige, aber energiereiche transiente Überspannungen abzuleiten. Die genaue maximale Energiemenge oder der maximale Stoßstrom sind im spezifischen Datenblatt des Herstellers für diese Baureihe zu finden und geben Aufschluss über seine Leistungsfähigkeit bei extremen Ereignissen.
Wo finde ich das detaillierte Datenblatt für dieses Produkt?
Detaillierte technische Spezifikationen, einschließlich der genauen Werte für maximale Stoßstrombelastbarkeit, Lebensdauer und Betriebstemperaturbereiche, finden Sie im offiziellen Datenblatt des Herstellers. Dieses ist in der Regel auf der Produktseite oder im technischen Support-Bereich unserer Website verfügbar.
