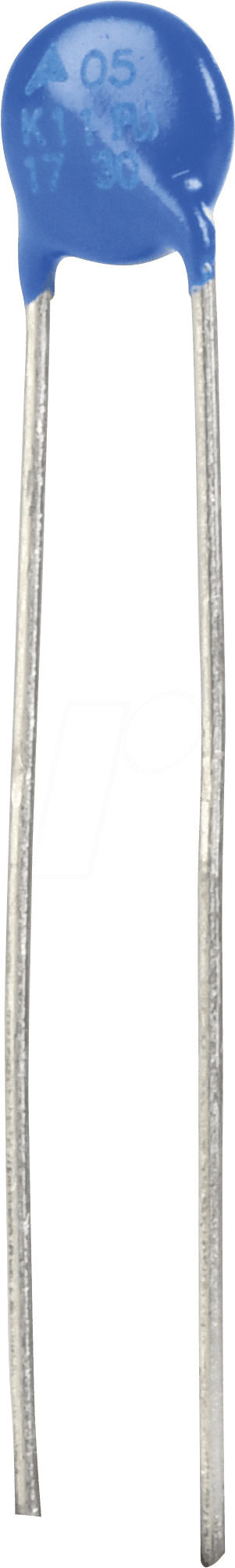

EPC B72205-S 11 – Der Schlüssel zu zuverlässigem Überspannungsschutz
Überlastungen und Spannungsspitzen können empfindliche elektronische Bauteile und ganze Systeme unwiederbringlich beschädigen. Der EPC B72205-S 11 – ein Varistor mit einem Rastermaß von 5 mm, einer Nennspannung von 11 V und einer Toleranz von 10% – ist die professionelle Lösung, um Ihre Geräte effektiv vor solchen Gefahren zu schützen. Er eignet sich ideal für Entwickler, Ingenieure und Technikbegeisterte, die Wert auf höchste Zuverlässigkeit und Langlebigkeit ihrer elektronischen Schaltungen legen.
Schutz vor unerwünschten Spannungsspitzen
Der EPC B72205-S 11 bietet einen entscheidenden Vorteil gegenüber einfachen Sicherungen oder generischen Schutzkomponenten: seine Fähigkeit, schnell und präzise auf transiente Überspannungen zu reagieren. Im Gegensatz zu herkömmlichen Schutzmethoden, die oft erst bei einem signifikanten Stromfluss auslösen und dabei selbst beschädigt werden können, absorbiert der Varistor überschüssige Energie und leitet sie sicher zur Masse ab. Dies verhindert effektiv, dass schädliche Spannungsspitzen die Funktion von Mikrocontrollern, Sensoren, Kommunikationsschnittstellen und anderen kritischen Komponenten beeinträchtigen. Mit seiner spezifischen Nennspannung von 11 V ist er optimal auf Systeme abgestimmt, die in diesem Spannungsbereich arbeiten und somit einen maßgeschneiderten und effizienten Schutz gewährleisten.
Präzise Spezifikationen für maximale Sicherheit
Die detaillierten technischen Spezifikationen des EPC B72205-S 11 sind ausschlaggebend für seine überlegene Leistung:
- Rastermaß (RM) 5 mm: Dieses kompakte Maß ermöglicht eine platzsparende Integration in eine Vielzahl von Leiterplattendesigns, selbst bei hoher Bauteildichte. Es unterstützt die Einhaltung moderner Miniaturisierungsanforderungen, ohne Kompromisse bei der Schutzfunktion einzugehen.
- Nennspannung (V) 11 V: Diese Spannungsgrenze ist sorgfältig gewählt, um empfindliche Schaltkreise, die typischerweise im Niederspannungsbereich arbeiten, optimal zu schützen. Eine zu hohe Nennspannung würde den Varistor unwirksam machen, eine zu niedrige könnte zu unerwünschten Ansprechverhalten führen.
- Toleranz (%) 10%: Die angegebene Toleranz gewährleistet eine hohe Konstanz der elektrischen Eigenschaften über den gesamten Betriebsbereich und die Lebensdauer des Bauteils. Dies ist entscheidend für die Vorhersagbarkeit und Zuverlässigkeit des Schutzes in anspruchsvollen Anwendungen.
Diese präzisen Parameter machen den EPC B72205-S 11 zu einer professionellen Wahl, bei der keine Kompromisse bei der Sicherheit und Funktionalität der geschützten Schaltungen eingegangen werden können.
Vorteile des EPC B72205-S 11 im Überblick
Die Implementierung des EPC B72205-S 11 Varistors bietet eine Reihe von signifikanten Vorteilen, die ihn von generischen oder weniger spezialisierten Schutzlösungen abheben:
- Hohe Ansprechgeschwindigkeit: Varistoren reagieren typischerweise im Nanosekundenbereich auf Spannungsanstiege, was eine extrem schnelle Reaktion auf plötzliche Überspannungen ermöglicht, bevor diese Schaden anrichten können.
- Breites Spektrum an Schutzfähigkeiten: Geeignet für den Schutz vor transienten Überspannungen, die durch Blitzeinschläge in der Nähe, Schaltvorgänge in Stromnetzen oder interne Schaltkreise verursacht werden können.
- Langlebigkeit und Zuverlässigkeit: Bei sachgemäßer Dimensionierung und Einhaltung der Betriebsgrenzen zeichnen sich Varistoren durch eine hohe Lebensdauer aus, ohne an Schutzwirkung einzubüßen. Dies minimiert Wartungsaufwand und Ausfallzeiten.
- Energieabsorption: Die Fähigkeit, erhebliche Energiemengen zu absorbieren und abzuleiten, ist entscheidend für den Schutz vor stärkeren Spannungsspitzen.
- Kosteneffizienz: Verglichen mit anderen Schutzmechanismen wie Gasentladungsröhren oder Transienten-Suppressor-Dioden (TVS) bieten Varistoren oft eine attraktive Kombination aus Leistung und Kosten, insbesondere für den Schutz in Niederspannungsanwendungen.
- Universelle Anwendbarkeit: Das kompakte Design und die spezifizierten elektrischen Eigenschaften ermöglichen den Einsatz in einer Vielzahl von elektronischen Geräten, von Consumer-Elektronik über industrielle Steuerungen bis hin zu Telekommunikationsinfrastrukturen.
Technische Details und Anwendungsszenarien
Der EPC B72205-S 11 ist ein keramischer Varistor, der auf der Zinkoxid-Technologie basiert. Diese Technologie ermöglicht ein nichtlineares Strom-Spannungs-Verhalten, bei dem der Widerstand bei Unterschreiten der Nennspannung extrem hoch ist und bei Überschreiten dramatisch abfällt. Dies bewirkt, dass der Varistor im Normalbetrieb quasi unsichtbar in der Schaltung liegt, aber bei einer Überspannung aktiv wird und als niederohmiger Pfad zur Masse fungiert.
Die Nennspannung von 11 V prädestiniert diesen Varistor für den Schutz von Schaltungen, die mit typischen Batteriespannungen oder geregelten Niederspannungsversorgungen betrieben werden. Anwendungsbeispiele umfassen:
- Schutz von Mikrocontroller-Ein- und Ausgängen, die direkt mit externen Sensoren oder Aktoren verbunden sind.
- Absicherung von Kommunikationsports wie RS-232, I²C oder SPI vor Spannungsspitzen, die durch externe Einflüsse oder defekte Peripheriegeräte entstehen können.
- Schutz von Logikschaltungen und integrierten Schaltkreisen in Niederspannungsgeräten.
- Integration in Netzteile zur Absicherung von nachgeschalteten Komponenten.
- Einsatz in Automotive-Anwendungen, wo Spannungsspitzen aufgrund von Lima-Regelungen oder anderen elektrischen Lastwechseln häufiger auftreten können.
Das Rastermaß von 5 mm ist ideal für die Montage auf Leiterplatten mittels Durchsteckmontage (THT). Die robuste Bauweise und die thermische Entkopplung sind wichtige Designaspekte, die eine lange Lebensdauer auch unter widrigen Bedingungen gewährleisten.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Varistor (Überspannungsschutzkomponente) |
| Modellbezeichnung | EPC B72205-S 11 |
| Rastermaß (RM) | 5 mm (Standard für Durchsteckmontage, erleichtert Leiterplattenlayout) |
| Nennspannung (Betriebsspannung) | 11 V (Optimiert für Niederspannungsanwendungen und zur Vermeidung von Fehlauslösungen) |
| Toleranz der Nennspannung | 10% (Gewährleistet präzise und zuverlässige Schutzniveaus) |
| Technologie | Zinkoxid (ZnO) Keramik (Bietet ein nichtlineares Strom-Spannungs-Verhalten für effektiven Überspannungsschutz) |
| Ansprechzeit | Extrem schnell (typischerweise im Nanosekundenbereich), schützt vor schnellen transienten Spannungsereignissen |
| Energieabsorptionsfähigkeit | Ausgelegt für die Ableitung von Energieimpulsen, die durch Spannungsspitzen entstehen (genaue Werte sind applikationsabhängig und sollten gemäß Datenblatt dimensioniert werden) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C oder höher (für breite Umgebungsbedingungen geeignet) |
| Montageart | Durchsteckmontage (THT) auf Leiterplatten |
FAQ – Häufig gestellte Fragen zu EPC B72205-S 11 – Varistor, RM 5 mm, 11 V, 10%
Was ist die Hauptfunktion eines Varistors wie des EPC B72205-S 11?
Die Hauptfunktion des EPC B72205-S 11 ist der Schutz elektronischer Schaltungen vor transienten Überspannungen. Er verhält sich im Normalbetrieb wie ein offener Stromkreis, wird aber bei Überspannungen leitend und leitet die überschüssige Energie zur Masse ab, um empfindliche Bauteile vor Beschädigung zu schützen.
Für welche Art von Geräten ist dieser Varistor besonders geeignet?
Dieser Varistor ist ideal für den Schutz von Niederspannungsgeräten und -schaltungen, die bei einer Betriebsspannung von etwa 11 V arbeiten. Dazu gehören typische Anwendungen in der Consumer-Elektronik, Industriesteuerungen, Sensorik und Telekommunikation, wo Spannungsschwankungen zu Ausfällen führen könnten.
Wie unterscheidet sich ein Varistor von einer Sicherung?
Eine Sicherung ist ein Verbrauchsmaterial, das bei Überschreiten eines bestimmten Stroms durchbrennt, um die Schaltung zu unterbrechen. Ein Varistor hingegen ist ein reversibler Schutz, der bei Überspannung leitend wird und die Energie ableitet, ohne dabei zerstört zu werden (solange die Spezifikationen eingehalten werden). Er reagiert auf Spannungen, während eine Sicherung auf Strom reagiert.
Was bedeutet das Rastermaß (RM) 5 mm in Bezug auf die Anwendung?
Das Rastermaß (RM) von 5 mm gibt den Abstand zwischen den Anschlusspins des Bauteils an. Ein RM von 5 mm ist ein gängiger Standard für viele Leiterplattenlayouts und ermöglicht eine einfache und platzsparende Bestückung auf der Platine mittels Durchsteckmontage (THT).
Was passiert, wenn die Überspannung die Nennspannung von 11 V überschreitet?
Wenn die Spannung über den Varistor einen Schwellenwert überschreitet, der typischerweise etwas über der Nennspannung von 11 V liegt, sinkt sein Innenwiderstand rapide ab. Er leitet dann den Stromfluss zur Masse und begrenzt so die Spannung, die die nachgeschalteten Bauteile erreicht. Die genaue Ansprechspannung hängt von der Stromstärke ab.
Wie lange ist die Lebensdauer eines solchen Varistors?
Die Lebensdauer eines Varistors hängt von der Häufigkeit und Intensität der auftretenden Überspannungen ab. Bei korrekter Dimensionierung und innerhalb der spezifizierten Grenzen kann ein Varistor Zehntausende bis Millionen von Überspannungsereignissen überstehen. Übermäßige oder zu häufige Überspannungen können jedoch zu einem vorzeitigen Ausfall führen.
Muss ich bei der Auswahl eines Varistors die Toleranz von 10% beachten?
Ja, die Toleranz von 10% gibt den maximalen Abweichungsbereich der tatsächlichen Ansprechspannung von der Nennspannung an. Dies ist wichtig für die genaue Dimensionierung des Schutzes, um sicherzustellen, dass der Varistor zuverlässig auslöst, aber nicht bei normalen Betriebsbedingungen. Eine Abweichung von 10% ist in den meisten Niederspannungsanwendungen ein akzeptabler Wert für zuverlässigen Schutz.
