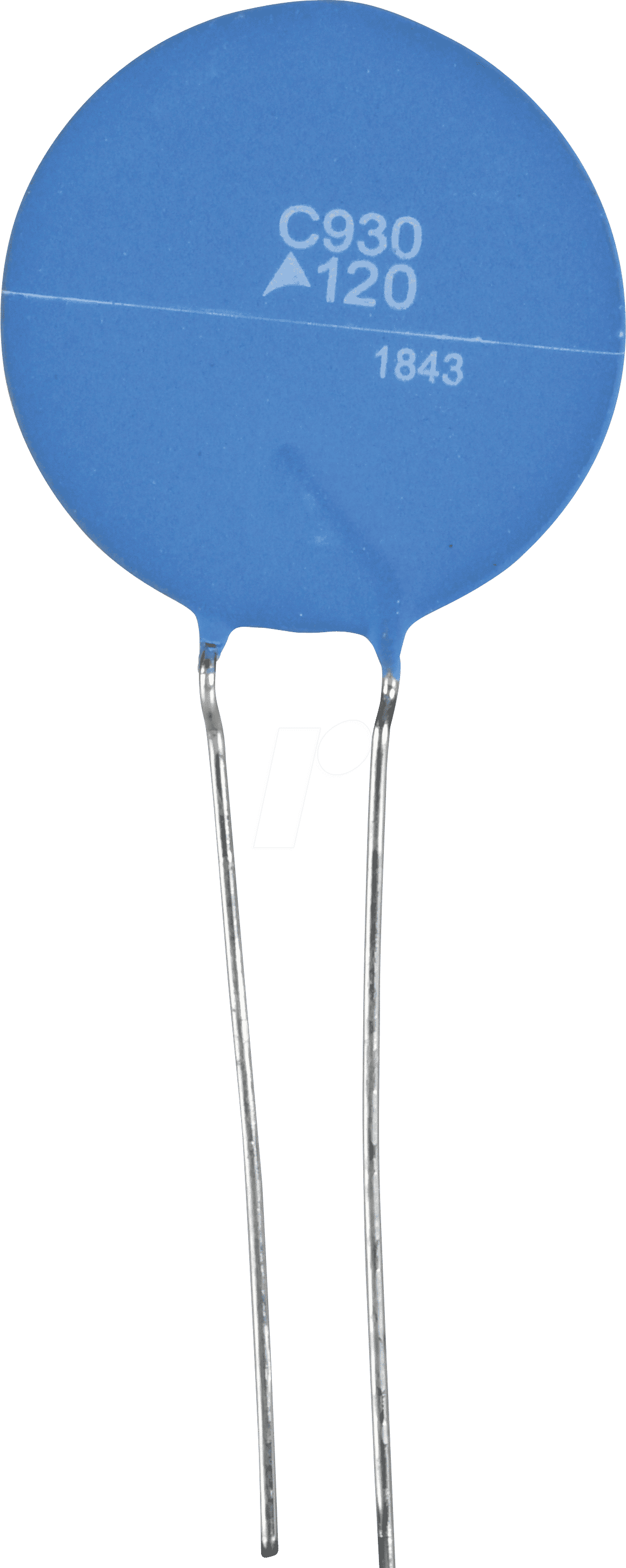

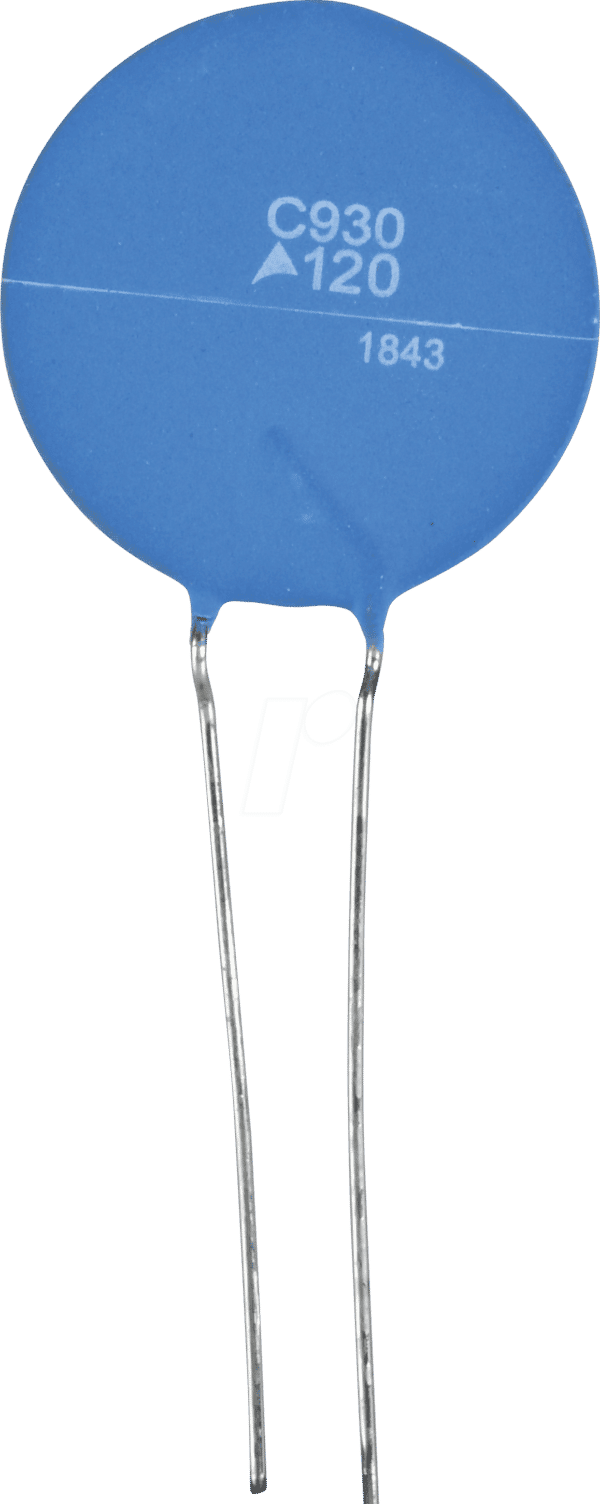

EPC B59990-C120 – PTC Widerstand: Präzise Temperaturkontrolle für anspruchsvolle Elektronikanwendungen
Der EPC B59990-C120 – ein PTC (Positiver Temperaturkoeffizient) Widerstand – ist die essenzielle Komponente zur zuverlässigen Überwachung und Begrenzung von Temperaturen in Ihrer Elektronik. Wenn Sie eine präzise thermische Absicherung gegen Überhitzung oder eine stabile Temperaturschwankungsbegrenzung benötigen, bietet dieser 55 Ohm PTC-Widerstand, ausgelegt für bis zu 80 V und aktiviert bei 120°C, die optimale Lösung für Ingenieure, Entwickler und Techniker, die höchste Zuverlässigkeit und Leistung fordern.
Herausragende Merkmale und Vorteile des EPC B59990-C120
Der EPC B59990-C120 positioniert sich als überlegene Wahl gegenüber einfacheren Schutzmechanismen durch seine inhärenten Materialeigenschaften und die präzise Kalibrierung seiner thermischen Kennlinie. Während Standardwiderstände lediglich einen festen Widerstandswert aufweisen, ändert sich der Widerstand des EPC B59990-C120 linear und signifikant mit steigender Temperatur. Dies ermöglicht eine aktive und reaktionsschnelle Temperaturregelung, die weit über die Fähigkeiten passiver Komponenten hinausgeht.
- Aktive Überhitzungsschutzfunktion: Sobald die kritische Temperatur von 120°C erreicht wird, steigt der Widerstandswert des EPC B59990-C120 exponentiell an. Dies reduziert den Stromfluss effektiv und schützt angeschlossene Bauteile vor schädlicher Überhitzung, was zu einer verlängerten Lebensdauer und erhöhten Systemsicherheit führt.
- Präzise Temperaturabhängigkeit: Mit einem Nennwiderstand von 55 Ohm bei Raumtemperatur und einer definierten Ansprechtemperatur bei 120°C ermöglicht der EPC B59990-C120 eine genaue Steuerung von thermischen Prozessen und eine zuverlässige Erkennung von Temperaturschwellen.
- Hohe Spannungsfestigkeit: Die Auslegung für bis zu 80 V macht diesen PTC-Widerstand universell einsetzbar in einer breiten Palette von Niederspannungs- und Mittelspannungsanwendungen, ohne Kompromisse bei der Sicherheit.
- Kompakte Bauform und einfache Integration: Der EPC B59990-C120 ist für eine unkomplizierte Bestückung auf Leiterplatten konzipiert, was eine nahtlose Integration in bestehende Schaltungen und ein platzsparendes Design ermöglicht.
- Langlebigkeit und Robustheit: Hergestellt aus hochwertigen keramischen Materialien, bietet der EPC B59990-C120 eine ausgezeichnete thermische Stabilität und mechanische Widerstandsfähigkeit, was eine zuverlässige Funktion über Jahre hinweg gewährleistet.
- Energiesparende Eigenschaften: Durch die dynamische Anpassung des Widerstandes kann der Stromfluss bedarfsgerecht reguliert werden, was im Vergleich zu konstant wirkenden Widerständen zu einer Reduzierung des Energieverbrauchs beitragen kann.
Technische Spezifikationen und Materialanalyse
Der EPC B59990-C120 ist ein thermistores Bauteil, dessen Widerstandseigenschaften auf der thermischen Abhängigkeit von Halbleitermaterialien basieren. Konkret handelt es sich um einen PTC-Widerstand, was bedeutet, dass sein elektrischer Widerstand mit steigender Temperatur zunimmt. Diese Eigenschaft wird durch die spezifische Zusammensetzung des keramischen Grundmaterials und die Dotierung erzielt, welche die Leitfähigkeit und deren Temperaturkoeffizienten maßgeblich beeinflussen. Der Nenntemperaturkoeffizient ist so kalibriert, dass bei Erreichen der Curie-Temperatur, die hier bei 120°C liegt, ein steiler Anstieg des Widerstandes zu beobachten ist.
Der Grundwerkstoff ist typischerweise eine Bariumtitanat-Keramik, die durch Dotierung mit Metalloxiden wie Mangan-, Eisen- oder Kupferoxiden präzise eingestellt wird. Diese Dotierungen beeinflussen nicht nur die Curie-Temperatur und die Steilheit des Widerstandsverlaufs, sondern auch die Impedanz und die thermische Leitfähigkeit des Materials. Die elektrische Verbindung erfolgt über metallische Elektroden, die eine gute Kontaktierung gewährleisten und thermische Verluste minimieren.
| Eigenschaft | Wert/Beschreibung |
|---|---|
| Hersteller-Teilenummer | EPC B59990-C120 |
| Typ | PTC Widerstand (Positiver Temperaturkoeffizient) |
| Nennwiderstand (bei 25°C) | 55 Ohm |
| Ansprechtemperatur (Curie-Temperatur) | 120°C |
| Maximale Betriebsspannung | 80 V |
| Materialbasis | Keramisches Halbleitermaterial (typ. Bariumtitanat-basiert) |
| Bauform | Through-Hole (THT) – zur Durchsteckmontage auf Leiterplatten |
| Anwendungsbereiche | Überhitzungsschutz, Strombegrenzung, Temperaturkompensation, Einschaltstrombegrenzung |
| Betriebstemperaturbereich | -40°C bis +150°C (typisch, abhängig von spezifischer Auslegung und Umgebungsbedingungen) |
| Zertifizierungen | Entspricht Industriestandards für Temperatursicherungen und thermische Schutzkomponenten |
Anwendungsgebiete und Integrationsmöglichkeiten
Der EPC B59990-C120 ist aufgrund seiner robusten Spezifikationen und seines zuverlässigen Verhaltens einsetzbar in einer Vielzahl von professionellen Elektronikanwendungen. Seine primäre Funktion als Überhitzungsschutz macht ihn zu einem unverzichtbaren Bauteil in Netzteilen, Motorschutzschaltungen, Beleuchtungssystemen und Heizungssteuerungen, wo unerwünschte Temperaturanstiege zu Systemausfällen oder Gefahren führen können. Darüber hinaus eignet er sich exzellent zur Begrenzung des Einschaltstroms bei induktiven Lasten wie Transformatoren oder Elektromotoren. Beim Einschalten sind diese Bauteile kurzzeitig niederohmig, was zu hohen Stromspitzen führen kann. Der PTC-Widerstand begrenzt diesen anfänglichen Stromfluss und schützt nachgeschaltete Gleichrichter oder Leistungstransistoren vor Beschädigung.
In der Automatisierungstechnik und im industriellen Umfeld findet der EPC B59990-C120 Anwendung in Schutzschaltungen für Motoren, Pumpen und Lüfter, um Überlastungsschäden zu verhindern. Auch in Geräten der Unterhaltungselektronik, wie z.B. in hochwertigen Audioverstärkern oder Bildwiedergabegeräten, dient er als präventive Maßnahme zur Langlebigkeit der Komponenten.
Die Integration in Schaltungen ist unkompliziert. Der PTC-Widerstand wird typischerweise in Serie zur zu schützenden Komponente oder dem Verbraucher geschaltet. Bei normalen Betriebstemperaturen ist sein Widerstand gering und beeinträchtigt die Funktion kaum. Steigt die Temperatur jedoch über den Schwellenwert von 120°C, wird der Widerstandswert stark erhöht, was den Stromfluss so weit reduziert, dass die angeschlossene Komponente vor weiterem Schaden bewahrt wird. Nach Abkühlung und Rückkehr in den normalen Betriebsbereich kehrt der Widerstand des PTC auf seinen niedrigen Ausgangswert zurück, wodurch das System wieder voll funktionsfähig ist. Dies ermöglicht eine automatische Wiederherstellung der Funktion, sobald die Übertemperaturbedingung behoben ist.
FAQ – Häufig gestellte Fragen zu EPC B59990-C120 – PTC Widerstand, 55 Ohm, 80 V, 120°C
Was ist ein PTC-Widerstand und wie funktioniert er?
Ein PTC (Positiver Temperaturkoeffizient) Widerstand ist ein thermisches Bauelement, dessen elektrischer Widerstand mit steigender Temperatur signifikant zunimmt. Dies geschieht nicht linear, sondern weist bei einer bestimmten „Curie-Temperatur“ einen steilen Sprung im Widerstandswert auf. Der EPC B59990-C120 hat bei 120°C diese kritische Ansprechtemperatur, bei der sein Widerstand stark ansteigt und somit den Stromfluss begrenzt.
Für welche Hauptanwendungen ist der EPC B59990-C120 konzipiert?
Der EPC B59990-C120 ist primär für den Überhitzungsschutz von elektronischen Bauteilen und Systemen konzipiert. Weitere wichtige Anwendungsfelder sind die Strombegrenzung, insbesondere die Begrenzung von Einschaltströmen bei induktiven Lasten, und die Temperaturkompensation in bestimmten Schaltungen.
Was bedeutet die Angabe „55 Ohm“ bei diesem PTC-Widerstand?
Die Angabe „55 Ohm“ bezieht sich auf den Nennwiderstand des PTC-Widerstands bei einer definierten Standardtemperatur, üblicherweise 25°C. Dies ist der Widerstandswert unter Normalbedingungen, bevor die Betriebstemperatur die Ansprechtemperatur von 120°C erreicht.
Ist der EPC B59990-C120 nach dem Auslösen wiederverwendbar?
Ja, das ist ein wesentlicher Vorteil von PTC-Widerständen. Sobald die Temperatur unter den Schwellenwert von 120°C fällt, sinkt der Widerstandswert des EPC B59990-C120 wieder auf seinen niedrigen Ausgangswert. Das System kann dann automatisch wieder in Betrieb genommen werden. Dies steht im Gegensatz zu thermischen Sicherungen, die bei Überhitzung durchbrennen und ausgetauscht werden müssen.
Welche Vorteile bietet die Spannungsfestigkeit von 80 V?
Die maximale Betriebsspannung von 80 V stellt sicher, dass der EPC B59990-C120 in einer Vielzahl von Niederspannungs- und einigen Mittelspannungsanwendungen eingesetzt werden kann, ohne die Gefahr eines elektrischen Durchschlags. Dies erhöht die Flexibilität und Sicherheit bei der Schaltungsentwicklung.
Wie wird der EPC B59990-C120 in einer Schaltung installiert?
Der EPC B59990-C120 ist ein Through-Hole (THT) Bauteil, das bedeutet, er wird durch Bohrlöcher auf einer Leiterplatte gesteckt und dort verlötet. Er wird typischerweise in Serie mit der zu schützenden Komponente oder dem Stromkreis verschaltet, um den Stromfluss bei Erreichen der Ansprechtemperatur effektiv zu beeinflussen.
Was passiert, wenn die Umgebungstemperatur bereits über 120°C liegt, bevor das Gerät eingeschaltet wird?
Wenn die Umgebungstemperatur bereits über der Ansprechtemperatur von 120°C liegt, befindet sich der PTC-Widerstand bereits im hochohmigen Zustand. Beim Einschalten wird der Stromfluss daher stark begrenzt sein. Sobald die Temperatur sinkt, nimmt der Widerstand wieder seinen niedrigeren Wert an und das System kann normal funktionieren.
