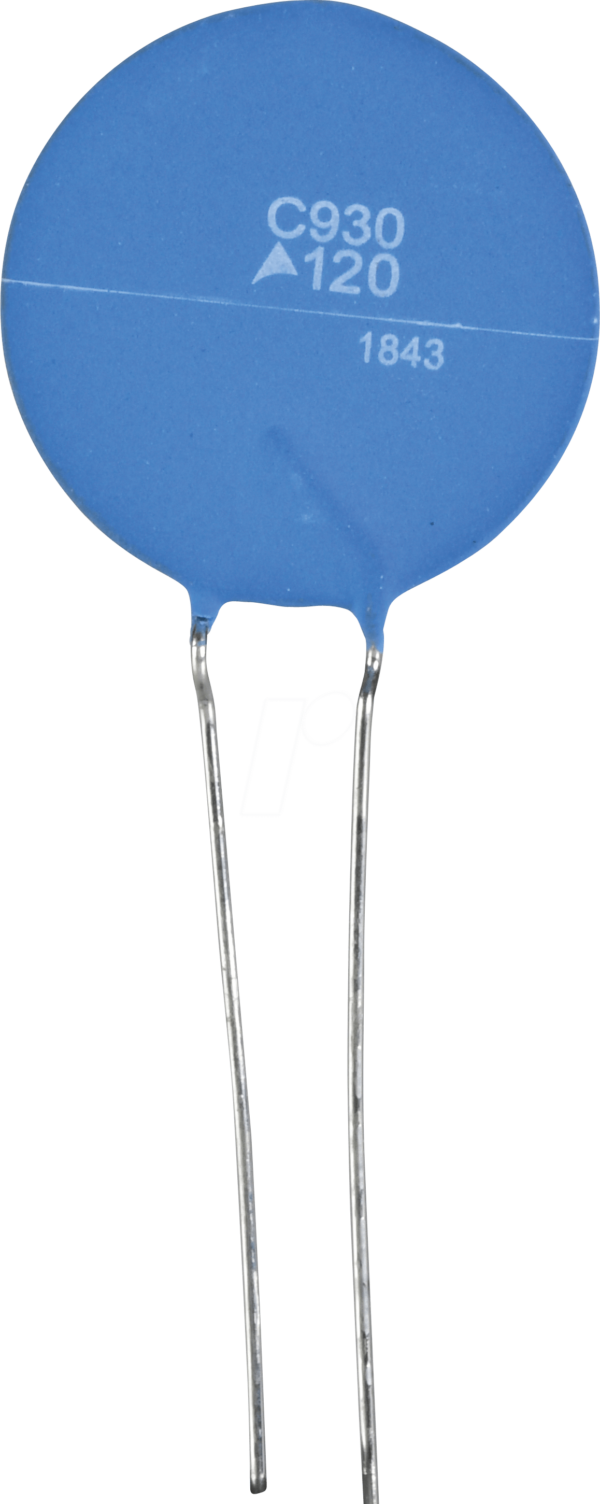

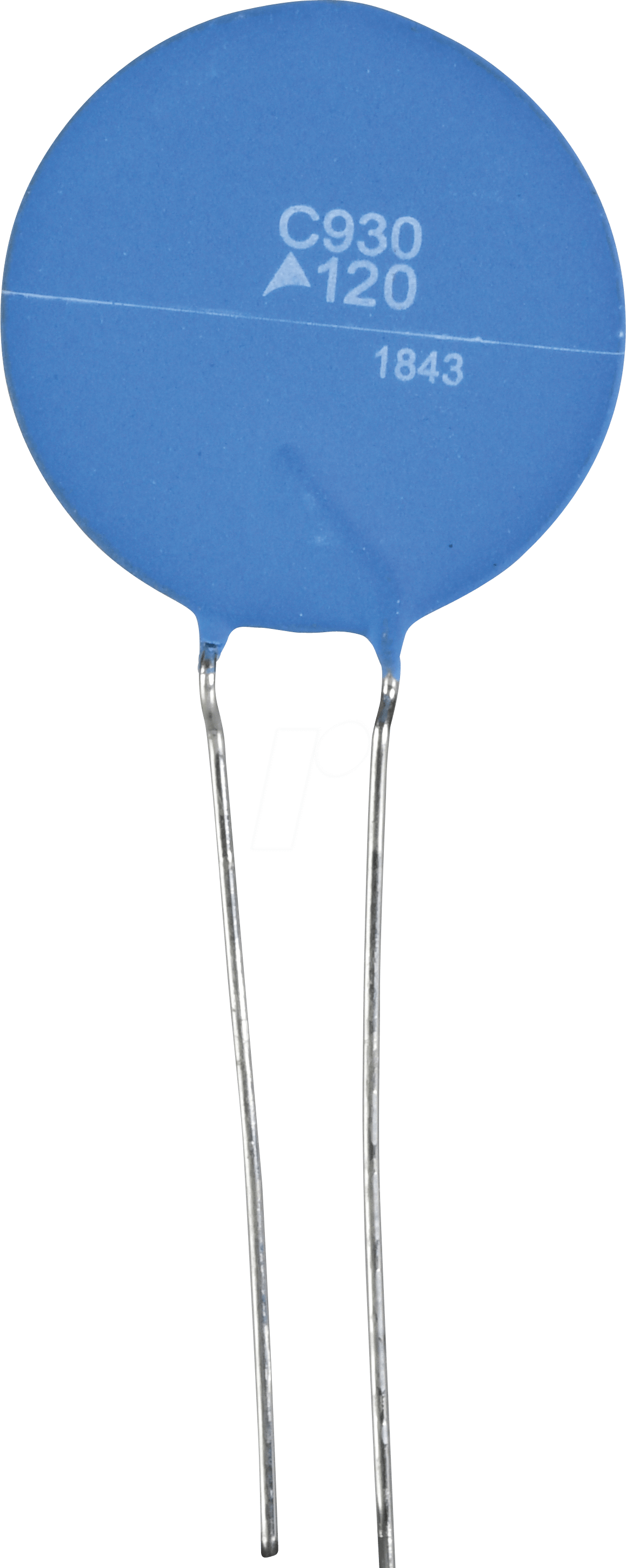

EPC B59970-C120 – Ihr zuverlässiger PTC-Widerstand für anspruchsvolle Anwendungen
Der EPC B59970-C120 PTC-Widerstand ist die ideale Lösung für Elektrotechniker und Systemintegratoren, die eine präzise und zuverlässige Temperaturüberwachung und -begrenzung in elektronischen Schaltungen benötigen. Dieses hochleistungsfähige Bauteil schützt empfindliche Komponenten effektiv vor Überhitzung und sorgt für die Langlebigkeit Ihrer Geräte.
Herausragende Leistung und Temperaturbeständigkeit
Mit seinem Nennwiderstand von 9,4 Ohm und einer Betriebstemperaturbeständigkeit von bis zu 120°C bietet der EPC B59970-C120 eine exzellente thermische Performance. Seine Fähigkeit, sich bei steigender Temperatur selbst zu regulieren, macht ihn zu einer überlegenen Wahl gegenüber einfachen Widerständen, die bei Überhitzung ausfallen oder unkontrollierte Ströme zulassen würden. Die 80 V Nennspannung gewährleistet zudem eine sichere Anwendung in vielen gängigen Systemen.
Vorteile des EPC B59970-C120 PTC-Widerstands
- Präzise Temperatursteuerung: Bietet eine zuverlässige Begrenzung von Überströmen und schützt vor thermischer Zerstörung.
- Hohe Betriebssicherheit: Die robusten Spezifikationen von 80 V und 120°C erlauben den Einsatz in anspruchsvollen Umgebungen.
- Lange Lebensdauer: Verhindert durch seine selbstlimitierende Eigenschaft Schäden an angeschlossenen Komponenten und erhöht somit die Gesamtnutzungsdauer des Systems.
- Energieeffizienz: Trägt durch die Vermeidung von Überhitzungsverlusten zur Optimierung des Energieverbrauchs bei.
- Einfache Integration: Kompakte Bauform und standardisierte Anschlüsse ermöglichen eine unkomplizierte Montage in bestehende oder neue Schaltungen.
- Kosteneffektivität: Reduziert das Risiko von teuren Reparaturen oder dem Austausch defekter Bauteile.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Modellnummer | B59970-C120 |
| Typ | PTC-Widerstand (Positiver Temperaturkoeffizient) |
| Nennwiderstand (R25) | 9,4 Ohm (bei 25°C) |
| Maximale Betriebstemperatur | 120°C |
| Nennspannung | 80 V |
| Ansprechtemperatur (Ts) | Typischerweise um 120°C, je nach Stromfluss |
| Material des Widerstandselements | Spezielle Keramik auf Basis von Bariumtitanat mit dotierenden Zusätzen für präzise Kennlinien |
| Gehäusematerial | Isolierendes Kunststoffgehäuse, thermisch stabil und flammhemmend nach UL 94 V-0 |
| Anschlussart | Lötbare Anschlusspins aus verzinntem Kupfer für gute elektrische Leitfähigkeit und Lötbarkeit |
| Einsatzgebiete | Überstromschutz in Netzteilen, Motorschutz, Schutz von Halbleitern, Temperaturüberwachung in Beleuchtungssystemen, Haushaltsgeräten und industriellen Steuerungen. |
| Widerstandsanstieg ( Charakteristik ) | Exponentieller Anstieg des Widerstands oberhalb der Ansprechtemperatur, was eine effektive Strombegrenzung ermöglicht. |
Anwendungsgebiete und Integration
Der EPC B59970-C120 PTC-Widerstand ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen zum Einsatz kommt. Seine Hauptfunktion liegt im Schutz von Schaltungen vor den schädlichen Auswirkungen von Überströmen und Überhitzung. Dies ist insbesondere in energieversorgenden Einheiten wie Netzteilen oder Ladegeräten von entscheidender Bedeutung, wo plötzliche Lastspitzen oder Kurzschlüsse zu Schäden führen können. Durch die Platzierung des PTC-Widerstands in Reihe mit dem zu schützenden Verbraucher, wie z.B. einem Elektromotor oder einem empfindlichen Halbleiterbauteil, wird die Stromzufuhr bei Überschreitung einer kritischen Temperatur automatisch reduziert. Die Keramik-Basis des Widerstandselements, typischerweise Bariumtitanat, wird gezielt dotiert, um die gewünschten elektrischen Eigenschaften wie den spezifischen Widerstand und die Ansprechtemperatur zu erzielen. Die präzise gefertigten Anschlussdrähte aus verzinntem Kupfer gewährleisten eine zuverlässige elektrische Verbindung und eine gute Lötbarkeit, was eine einfache Integration in bestehende Leiterplatten-Designs oder als Teil von Kabelbäumen ermöglicht.
Die Technologie hinter dem PTC-Effekt
PTC steht für Positiver Temperaturkoeffizient. Dies bedeutet, dass sich der elektrische Widerstand eines solchen Materials mit steigender Temperatur erhöht. Der EPC B59970-C120 nutzt diesen physikalischen Effekt auf intelligente Weise. Bei Nennbetriebstemperatur fließt Strom mit einem definierten Widerstand. Erreicht das Bauteil jedoch eine bestimmte kritische Temperatur, die sogenannte Ansprechtemperatur, beginnt sich das Widerstandsmaterial zu verändern. Diese Veränderung ist nicht linear, sondern exponentiell, was bedeutet, dass der Widerstand rapide ansteigt. Dieser rapide Anstieg des Widerstands begrenzt den durchfließenden Strom auf ein ungefährliches Maß, selbst bei weiterhin anliegender Spannung. Sobald die Temperatur wieder unter die Ansprechtemperatur fällt, kehrt sich der Effekt um, und der Widerstand sinkt wieder auf seinen niedrigen Grundwert. Diese selbstschaltende und sich selbst zurücksetzende Funktionalität macht PTC-Widerstände zu einer äußerst robusten und wartungsfreien Schutzkomponente.
Materialien und Fertigungsqualität
Die Kernkomponente des EPC B59970-C120 ist ein speziell entwickeltes Keramikmaterial, das auf Bariumtitanat (BaTiO3) basiert. Durch den Einsatz von Dotierstoffen und eine sorgfältig kontrollierte Sinterung werden die kristalline Struktur und die elektrischen Eigenschaften des Materials präzise eingestellt. Dies ermöglicht die Erzeugung von PTC-Charakteristiken mit genau definierten Widerstandswerten und Ansprechtemperaturen. Die thermische Stabilität der Keramik ist exzellent und ermöglicht den Betrieb bis zu 120°C. Die Anschlussdrähte sind aus hochwertigem Kupfer gefertigt und galvanisch mit einer Zinnschicht überzogen. Diese Verzinnung schützt das Kupfer vor Oxidation und sorgt für eine ausgezeichnete Lötbarkeit sowie eine gute elektrische Leitfähigkeit über die Lebensdauer des Bauteils. Das umlaufende Gehäuse besteht aus einem thermisch stabilen und flammhemmenden Kunststoff, der zusätzlichen Schutz vor Umwelteinflüssen bietet und höchste Sicherheitsstandards erfüllt.
FAQ – Häufig gestellte Fragen zu EPC B59970-C120 – PTC Widerstand, 9,4 Ohm, 80 V, 120°C
Was ist die primäre Funktion eines PTC-Widerstands wie dem EPC B59970-C120?
Die primäre Funktion des EPC B59970-C120 ist der Schutz elektronischer Schaltungen vor Überstrom und Überhitzung. Er fungiert als selbstlimitierende Strombegrenzung, die sich bei steigender Temperatur automatisch aktiviert und den Stromfluss reduziert.
Bei welcher Temperatur beginnt der EPC B59970-C120 zu wirken?
Die Ansprechtemperatur (Ts) des EPC B59970-C120 liegt typischerweise um 120°C. Oberhalb dieser Temperatur steigt der Widerstand des Bauteils stark an, was den Stromfluss begrenzt.
Kann der EPC B59970-C120 nach einer Überhitzung wiederverwendet werden?
Ja, PTC-Widerstände wie der EPC B59970-C120 sind selbst zurücksetzend. Sobald die Temperatur unter die Ansprechtemperatur fällt, kehrt der Widerstand auf seinen niedrigen Ausgangswert zurück, und das Bauteil ist wieder voll funktionsfähig.
In welchen Arten von Geräten wird dieser PTC-Widerstand typischerweise eingesetzt?
Er wird häufig in Netzteilen, Motorschutzschaltungen, Beleuchtungssystemen, Haushaltsgeräten, industriellen Steuerungen und zum Schutz empfindlicher elektronischer Komponenten eingesetzt, überall dort, wo Überhitzung und Überstrom ein Risiko darstellen.
Was bedeutet die Angabe „9,4 Ohm“ und „80 V“ für die Anwendung?
„9,4 Ohm“ ist der Nennwiderstand bei 25°C. „80 V“ ist die maximale Nennspannung, die das Bauteil sicher handhaben kann, bevor ein Ausfallrisiko besteht.
Ist der EPC B59970-C120 eine aktive oder passive Komponente?
Der EPC B59970-C120 ist eine passive elektronische Komponente. Er benötigt keine externe Stromversorgung, um zu funktionieren, sondern nutzt die vorhandene Energie des Stromflusses und die Umgebungstemperatur, um seine Widerstandscharakteristik zu ändern.
Wie unterscheidet sich ein PTC-Widerstand von einem NTC-Widerstand?
Der Hauptunterschied liegt im Temperaturkoeffizienten. Bei einem PTC (Positiver Temperaturkoeffizient) steigt der Widerstand mit zunehmender Temperatur an. Bei einem NTC (Negativer Temperaturkoeffizient) sinkt der Widerstand mit zunehmender Temperatur. Für Überstromschutz wird typischerweise ein PTC-Widerstand verwendet.
