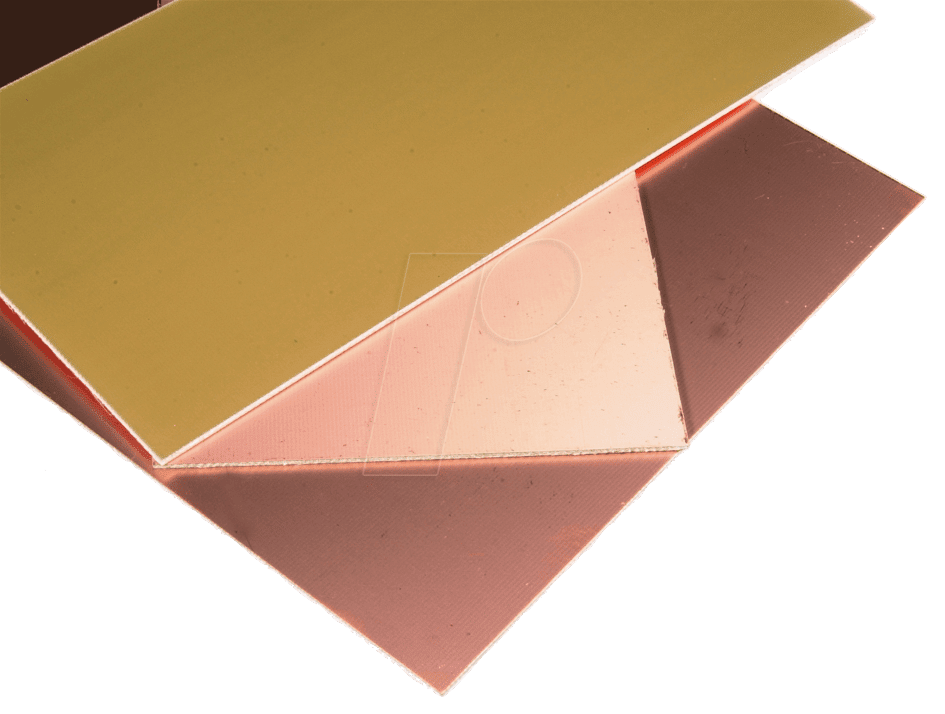

EP2CU 600X400 – Die Premium Doppel-Seiten Platine für anspruchsvolle Elektronikprojekte
Sie suchen nach einer hochleistungsfähigen Leiterplatte, die Zuverlässigkeit und präzise Signalübertragung für Ihre Elektronikprojekte garantiert? Die EP2CU 600X400 ist die ideale Lösung für Ingenieure, Hobbyisten und Profis, die auf der Suche nach einer robusten, doppelseitigen Epoxidharz-Platine in Standardmaßen für anspruchsvolle Anwendungen sind.
Unübertroffene Qualität und Zuverlässigkeit
Die EP2CU 600X400 unterscheidet sich von Standardlösungen durch ihre überragende Materialqualität und präzise Fertigung. Die Verwendung von hochwertigem Epoxidharz als Trägermaterial bietet eine exzellente dielektrische Festigkeit und thermische Stabilität, was sie zu einer robusten Wahl für anspruchsvolle elektronische Schaltungen macht. Die doppelseitige Ausführung maximiert die Flexibilität im Schaltungsdesign und ermöglicht eine dichtere Bestückung, während die großzügigen Abmessungen von 600x400mm Raum für komplexe und umfangreiche Layouts bieten.
Vorteile der EP2CU 600X400
- Hochwertiges Epoxidharz-Substrat: Bietet hervorragende elektrische Isolationseigenschaften und mechanische Stabilität, was zu einer erhöhten Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte führt.
- Doppelseitige Bestückung: Ermöglicht komplexere Schaltungsdesigns, erhöhte Bauteildichte und optimierte Signalwege durch die Nutzung beider Platinenseiten für Leiterbahnen.
- Großzügige Abmessungen (600x400mm): Ideal für Prototypenentwicklung, komplexe Steuerungen, Industrieelektronik oder jede Anwendung, die viel Platz für Komponenten und Verbindungen benötigt.
- Präzise Fertigung: Geringe Toleranzen bei Bohrungen und Leiterbahnen gewährleisten eine einfache und fehlerfreie Bestückung sowie zuverlässige elektrische Verbindungen.
- Thermische Beständigkeit: Das Epoxidharz-Substrat widersteht hohen Temperaturen, was die Platine für Anwendungen mit erhöhter Wärmeentwicklung geeignet macht.
- Hervorragende Lötbarkeit: Die Oberflächenbehandlung ist optimiert für verschiedene Lötverfahren, was eine einfache und sichere Montage von elektronischen Bauteilen ermöglicht.
- Kosteneffiziente Lösung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für professionelle und anspruchsvolle Hobby-Projekte, ohne Kompromisse bei der Qualität einzugehen.
Technische Spezifikationen und Materialeigenschaften
Die EP2CU 600X400 ist eine doppelseitige Platine, gefertigt aus einem robusten Epoxidharz-Laminat. Dieses Material zeichnet sich durch seine guten dielektrischen Eigenschaften und seine mechanische Festigkeit aus, was sie für eine Vielzahl von Anwendungen prädestiniert. Die Kupferbahnen sind präzise geätzt und die Oberflächen sind für eine optimale Lötbarkeit vorbereitet.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkt-ID | EP2CU 600X400 |
| Materialtyp | Epoxidharz (FR-4 Äquivalent oder höherwertig) |
| Lagenanzahl | Doppelseitig (2 Lagen) |
| Abmessungen (L x B) | 600 mm x 400 mm |
| Kupferdicke | Standardmäßig 35µm (1 oz/ft²) pro Seite für optimale Leitfähigkeit und Lötbarkeit. Spezifische Anforderungen auf Anfrage. |
| Oberflächenveredelung | Typischerweise HASL (Hot Air Solder Leveling) oder ENIG (Electroless Nickel Immersion Gold) für ausgezeichnete Lötbarkeit und Korrosionsbeständigkeit. |
| Isolationsmaterial | Epoxidharz-Verbundwerkstoff mit ausgezeichneten dielektrischen Eigenschaften und hoher Temperaturbeständigkeit. Bietet eine robuste mechanische Basis. |
| Lötstopplack | Grün (Standardfarbe), bietet Schutz vor Kurzschlüssen und Korrosion. Spezifische Farben und Eigenschaften auf Anfrage. |
| Bohrungspräzision | Hochpräzise Bohrungen für Durchkontaktierungen und Montagelöcher, optimiert für automatische Bestückungsmaschinen. |
Anwendungsgebiete der EP2CU 600X400
Die EP2CU 600X400 ist aufgrund ihrer Eigenschaften eine äußerst vielseitige Platine. Sie eignet sich hervorragend für:
- Prototypenentwicklung und Kleinserienfertigung: Bietet ausreichend Platz für komplexe Schaltungen und die Möglichkeit, Designs schnell zu iterieren.
- Industrielle Steuerungen und Automatisierung: Die Robustheit und Zuverlässigkeit des Epoxidharz-Materials machen sie ideal für anspruchsvolle Umgebungsbedingungen.
- Audio- und Videotechnik: Optimierte Signalwege durch doppelseitiges Design reduzieren Rauschen und verbessern die Signalintegrität.
- Messtechnik und Sensorik: Präzise Leiterbahnführung und gute Isolation sind entscheidend für genaue Messergebnisse.
- Forschung und Entwicklung: Ermöglicht komplexe Experimentalschaltungen und den Einsatz einer Vielzahl von Bauteilen.
- DIY-Elektronikprojekte mit hohem Anspruch: Bietet professionelle Qualität für Hobbyisten, die das Beste aus ihren Projekten herausholen möchten.
Fertigungsprozess und Qualitätskontrolle
Jede EP2CU 600X400 Platine durchläuft einen strengen Fertigungsprozess, der von der Auswahl des Rohmaterials bis zur finalen Inspektion reicht. Die Ätzverfahren für die Kupferbahnen sind hochpräzise, um definierte Leiterbahnbreiten und -abstände zu gewährleisten. Die Bohrvorgänge werden mit CNC-gesteuerten Maschinen durchgeführt, um höchste Genauigkeit bei der Platzierung der Durchkontaktierungen zu erzielen. Eine abschließende optische Inspektion und gegebenenfalls elektrische Tests stellen sicher, dass jede Platine den geforderten Spezifikationen entspricht. Der Lötstopplack wird sorgfältig aufgetragen, um alle Kupferflächen zu schützen, mit Ausnahme der Lötpads. Die Oberflächenveredelung, wie z.B. HASL, schützt die Kupferbahnen vor Oxidation und erleichtert das Löten erheblich. Diese Maßnahmen garantieren eine hohe Zuverlässigkeit und lange Lebensdauer der entwickelten elektronischen Schaltungen.
Die Bedeutung von Epoxidharz als Trägermaterial
Epoxidharz-Laminate, wie sie für die EP2CU 600X400 verwendet werden, sind ein Standard in der Leiterplattenherstellung, aber die Qualität des verwendeten Harzes und der Glasfasermatten variiert stark. Für diese Platine wird ein hochwertiges Epoxidharz-System eingesetzt, das sich durch eine hohe Glasübergangstemperatur (Tg) auszeichnet. Eine höhere Tg bedeutet, dass das Material seine mechanischen und elektrischen Eigenschaften auch bei höheren Betriebstemperaturen beibehält, was für leistungshungrige oder wärmeintensive Anwendungen unerlässlich ist. Darüber hinaus bietet Epoxidharz eine ausgezeichnete Beständigkeit gegenüber Feuchtigkeit und chemischen Einflüssen, was die Langlebigkeit und Zuverlässigkeit in verschiedenen Umgebungsbedingungen erhöht.
FAQ – Häufig gestellte Fragen zu EP2CU 600X400 – Platine, Epoxyd, doppelseitig, 600x400mm
Kann die EP2CU 600X400 für Hochfrequenzanwendungen verwendet werden?
Ja, die EP2CU 600X400 ist aufgrund ihrer guten dielektrischen Eigenschaften und der präzisen Fertigung auch für viele Hochfrequenzanwendungen geeignet. Für sehr spezielle Hochfrequenzanwendungen mit extremen Anforderungen können jedoch spezielle Materialien wie Rogers-Laminate erforderlich sein.
Welche Lötverfahren sind mit dieser Platine kompatibel?
Die EP2CU 600X400 ist mit den gängigsten Lötverfahren kompatibel, einschließlich Handlöten, Wellenlöten und Reflow-Löten. Die Oberflächenveredelung (z.B. HASL oder ENIG) ist speziell auf eine gute Lötbarkeit ausgelegt.
Ist es möglich, individuelle Bohrungen oder Leiterbahnbreiten zu bestellen?
Standardmäßig werden die Platinen mit vordefinierten Spezifikationen geliefert. Für kundenspezifische Bohrungen oder Leiterbahnbreiten sind oft größere Stückzahlen oder spezielle Fertigungsaufträge erforderlich. Bitte kontaktieren Sie uns für Ihre spezifischen Anforderungen.
Wie robust ist die Platine gegenüber mechanischer Belastung?
Die Platine ist aus einem robusten Epoxidharz-Laminat gefertigt und bietet eine gute mechanische Stabilität. Sie ist jedoch, wie jede Leiterplatte, empfindlich gegenüber extremen Biege- oder Schlagbelastungen. Für besonders robuste Anwendungen empfiehlt sich eine entsprechende mechanische Gehäusekonstruktion.
Welche maximale Anzahl an Lagen kann eine Platine haben?
Obwohl die EP2CU 600X400 doppelseitig (2 Lagen) ist, sind auch Leiterplatten mit deutlich mehr Lagen (bis zu 48 Lagen und mehr bei Multilayer-Platinen) technisch realisierbar. Dies hängt vom spezifischen Design und der Komplexität der Schaltung ab.
Was bedeutet „doppelseitig“ im Zusammenhang mit Leiterplatten?
Doppelseitige Leiterplatten verfügen über Leiterbahnen auf beiden Seiten der Platine. Dies ermöglicht eine komplexere Schaltungsführung, eine höhere Bauteildichte und eine bessere Signalintegrität im Vergleich zu einseitigen Platinen, bei denen die Leiterbahnen nur auf einer Seite geführt werden.
Bietet die Platine Schutz vor elektrostatischen Entladungen (ESD)?
Die Platine selbst bietet keinen direkten ESD-Schutz. ESD-Schutzmaßnahmen müssen im Schaltungsdesign und durch die Verwendung geeigneter Bauteile umgesetzt werden. Die hochwertigen Isolationseigenschaften des Epoxidharz-Materials tragen jedoch zu einer allgemeinen Robustheit bei.
