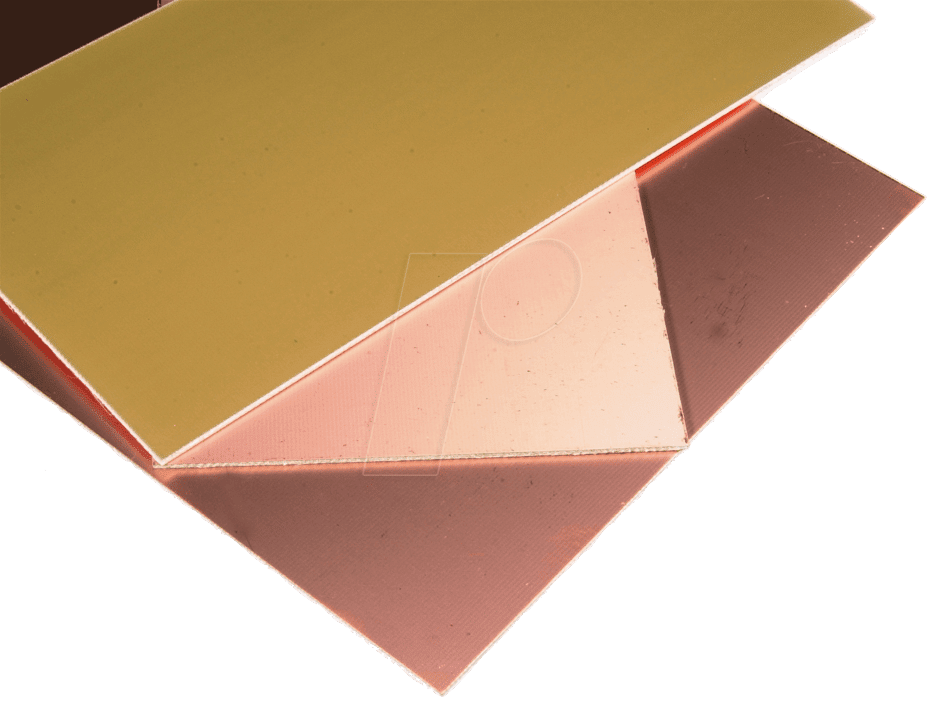

Präzision und Stabilität für Ihre Elektronikprojekte: EP2CU 160X100 – Die ideale doppelseitige Platine
Wenn Sie zuverlässige und robuste Leiterplatten für anspruchsvolle Elektronikanwendungen benötigen, ist die EP2CU 160X100 – Platine, Epoxyd, doppelseitig, 160 x 100 mm Ihre erste Wahl. Diese doppelseitige Platine aus hochwertigem Epoxidharz bietet eine exzellente Grundlage für Prototypen, Kleinserienfertigung und anspruchsvolle Schaltungsdesigns, bei denen Stabilität, Zuverlässigkeit und eine gute elektrische Isolation im Vordergrund stehen.
Überlegene Materialqualität für maximale Performance
Die Wahl des richtigen Trägermaterials ist entscheidend für die Langlebigkeit und Funktionssicherheit Ihrer elektronischen Schaltungen. Die EP2CU 160X100 – Platine setzt auf ein bewährtes Epoxidharz-Substrat, das sich durch herausragende mechanische Festigkeit und thermische Stabilität auszeichnet. Im Gegensatz zu einfacheren Alternativen wie Phenolharz bietet Epoxidharz eine deutlich geringere Feuchtigkeitsaufnahme und eine höhere Glasübergangstemperatur. Dies minimiert das Risiko von Delamination und Verformung, selbst unter anspruchsvollen Umgebungsbedingungen oder bei erhöhten Betriebstemperaturen. Die doppelseitige Kupferkaschierung ermöglicht dabei eine flexible und dichte Verschaltung, was die Integration komplexer Schaltungen erleichtert und die Signalintegrität verbessert.
Herausragende Eigenschaften der EP2CU 160X100 – Platine
- Doppelseitige Kupferkaschierung: Ermöglicht komplexe Verdrahtungen und eine optimierte Leiterbahnführung auf beiden Seiten der Platine, was zu kompakteren Designs und besserer Performance führt.
- Robustes Epoxidharz-Substrat: Bietet exzellente mechanische Stabilität, hohe Temperaturbeständigkeit und geringe Feuchtigkeitsaufnahme – essentiell für zuverlässige Anwendungen.
- Präzise Abmessungen (160 x 100 mm): Standardisierte Größe, die eine einfache Integration in Gehäuse und eine effiziente Nutzung von Material ermöglicht.
- Gute elektrische Isolation: Das Epoxidharz-Dielektrikum gewährleistet eine hohe Durchschlagsfestigkeit und minimiert unerwünschte Kapazitäten zwischen den Leiterbahnen.
- Geeignet für verschiedene Fertigungsverfahren: Von Handlöten bis hin zu automatisierten Bestückungsprozessen ist die Platine flexibel einsetzbar.
- Hohe Chemikalienbeständigkeit: Widerstandsfähig gegenüber vielen aggressiven Lösungsmitteln und Chemikalien, was die Bearbeitung und den Einsatz in industriellen Umgebungen erleichtert.
Detaillierte Produktmerkmale im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Platinen-Typ | Doppelseitig (Double-Sided) |
| Basismaterial | Epoxidharz (Epoxy Resin) |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Kupferdicke (typisch) | Standard 35 µm (beidseitig) |
| Oberflächenveredelung | Verlötbare Oberfläche (z.B. HASL oder ENIG, je nach spezifischem Produktionsverfahren der Platine) |
| Isolationsmaterial (Dielektrikum) | Epoxidharz-Glasfaser-Verbund (FR-4 oder vergleichbar) |
| Einsatztemperatur (typisch) | -40°C bis +125°C |
| Flammschutz (typisch) | Ja (FR-4 Standard) |
Optimale Anwendungsgebiete für Ihre Projekte
Die EP2CU 160X100 – Platine ist eine exzellente Wahl für eine Vielzahl von Elektronikprojekten. Ihre doppelseitige Struktur und das robuste Epoxidharz-Substrat machen sie ideal für:
- Prototypenentwicklung: Schnelles und zuverlässiges Erstellen von Schaltungsträgern für neue Designs.
- Kleinserienfertigung: Kostengünstige und qualitativ hochwertige Lösung für begrenzte Stückzahlen.
- DIY-Elektronikprojekte: Robuste Basis für anspruchsvolle Bastelarbeiten und eigene Entwicklungen.
- Industrielle Steuerungs- und Messsysteme: Wo Zuverlässigkeit und thermische Stabilität gefordert sind.
- Audio- und Videotechnik: Verbesserte Signalintegrität durch optimierte Leiterbahnführung.
- Netzteil- und Leistungselektronik: Die doppelseitige Kupferkaschierung unterstützt die Verteilung von Strömen und die Wärmeableitung.
Die Vorteile von doppelseitigen Epoxidharz-Platinen
Doppelseitige Leiterplatten wie die EP2CU 160X100 – Platine bieten entscheidende Vorteile gegenüber einseitigen Varianten. Die Möglichkeit, Leiterbahnen auf beiden Seiten zu führen, erlaubt eine wesentlich dichtere Bestückung und eine komplexere Verschaltung auf kleinerem Raum. Dies ist besonders wichtig bei der Entwicklung kompakter Geräte, wo jeder Millimeter zählt. Darüber hinaus ermöglicht die doppelseitige Struktur eine effektivere Massenverbindung und Signalerdung, was die elektromagnetische Verträglichkeit (EMV) verbessert und das Risiko von Störungen reduziert. Das Epoxidharz als Basismaterial sorgt dabei für die notwendige mechanische Stabilität und elektrische Isolation, die für eine lange Lebensdauer und zuverlässige Funktion Ihrer elektronischen Schaltung unerlässlich ist.
Häufig gestellte Fragen zu EP2CU 160X100 – Platine, Epoxyd, doppelseitig, 160 x 100 mm
Kann ich diese Platine mit Standard-Lötwerkzeugen bearbeiten?
Ja, die EP2CU 160X100 – Platine ist für die Bearbeitung mit gängigen Lötwerkzeugen konzipiert. Sowohl manuelles Löten als auch die Verwendung von Lötstationen mit feinen Lötspitzen sind problemlos möglich. Achten Sie auf die richtige Löttemperatur und -dauer, um das Material nicht zu überhitzen.
Welche Lagenanzahl hat diese Platine?
Diese Platine ist doppelseitig, was bedeutet, dass sie aus einer Lage Dielektrikum (Epoxidharz) besteht, die auf beiden Seiten mit Kupferkaschiert ist. Sie hat also insgesamt zwei Kupferlagen.
Ist die Oberfläche der Platine für bleifreies Löten geeignet?
Die EP2CU 160X100 – Platine ist in der Regel mit einer Oberflächenveredelung versehen, die für bleifreies Löten optimiert ist, wie z.B. HASL (Heißluftverzinnen) oder ENIG (Elektroloses Nickel/Immersion Gold). Dies gewährleistet gute Lötbarkeit und schützt das Kupfer vor Oxidation.
Wie robust ist das Epoxidharz-Material gegenüber mechanischer Beanspruchung?
Epoxidharz-basierte Leiterplatten, insbesondere solche mit Glasfaserverstärkung wie FR-4, sind für ihre hohe mechanische Festigkeit bekannt. Sie widerstehen Verbiegungen und Bruch besser als weniger robuste Materialien, was sie für den Einsatz in vielen Geräten zu einer zuverlässigen Wahl macht.
Kann ich die Platine zuschneiden oder bohren?
Ja, die EP2CU 160X100 – Platine kann mit Standardwerkzeugen für Leiterplattenbearbeitung zugeschnitten und gebohrt werden. Verwenden Sie dabei geeignete Bohrer und Kreissägen für Leiterplattenmaterialien, um saubere Schnitte und Bohrungen zu erzielen. Tragen Sie dabei immer angemessene Schutzkleidung.
Welchen Zweck erfüllt die doppelseitige Kupferkaschierung?
Die doppelseitige Kupferkaschierung ermöglicht es, Leiterbahnen auf beiden Seiten der Platine zu verlegen. Dies ist entscheidend für die Realisierung komplexer Schaltungen, die Reduzierung der Leiterbahnenlänge, die Verbesserung der Signalintegrität und die Schaffung von Erdungsflächen zur besseren EMV-Abschirmung.
Ist diese Platine für hohe Frequenzen geeignet?
Epoxidharz-basierte Platinen wie die EP2CU 160X100 – Platine bieten gute dielektrische Eigenschaften für viele Hochfrequenzanwendungen. Für extrem kritische Hochfrequenzdesigns, bei denen sehr geringe dielektrische Verluste und eine präzise Impedanzkontrolle erforderlich sind, gibt es spezialisierte Materialien. Für die meisten gängigen HF-Anwendungen ist sie jedoch eine solide Wahl.
