Axial-Elkos: Präzision für anspruchsvolle Schaltungen bei Lan.de

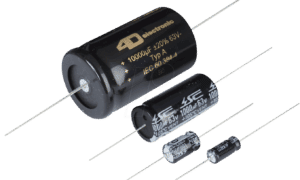

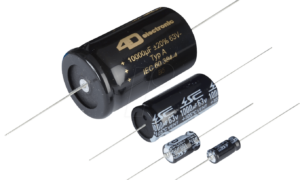

Entdecken Sie unser sorgfältig kuratiertes Sortiment an axialen Elektrolytkondensatoren (Elkos), speziell ausgewählt für anspruchsvolle Anwendungen in Elektronik, Technik und IT. Diese Kategorie richtet sich an professionelle Entwickler, ambitionierte Hobbyisten und Unternehmen, die auf verlässliche und leistungsfähige Komponenten für ihre Schaltungen angewiesen sind. Ob für Audio-Schaltungen, Netzteil-Filterung, Entkopplung oder Energiespeicheranwendungen – axiale Elkos bieten oft eine optimale Lösung durch ihre kompakte Bauform und definierte Anschlusspositionierung. Bei Lan.de finden Sie eine breite Palette an Werten, Spannungsfestigkeiten und Temperaturbereichen, um exakt Ihren Projektanforderungen gerecht zu werden.
Worauf Kunden beim Kauf von Axial-Elkos achten müssen
Der Kauf von axialen Elektrolytkondensatoren erfordert Sorgfalt, um eine optimale Funktion und Langlebigkeit Ihrer elektronischen Schaltungen zu gewährleisten. Beachten Sie folgende entscheidende Kriterien:
- Kapazität (C): Gemessen in Farad (F), meist Mikrofarad (µF). Die benötigte Kapazität hängt stark von der spezifischen Anwendung ab, z.B. für Glättung in Netzteilen oder als Energiespeicher.
- Spannungsfestigkeit (UR): Die maximale Gleichspannung (DC), der der Elko sicher standhalten kann. Es ist ratsam, eine Sicherheitsreserve von mindestens 20-50% einzuplanen, um vorzeitiges Versagen zu vermeiden. Achten Sie auf die Angabe der maximalen Betriebsspannung.
- Toleranz: Die erlaubte Abweichung von der Nennkapazität. Typische Toleranzen liegen bei ±10%, ±20% oder sogar ±5%. Für präzise Schaltungen ist eine engere Toleranz vorteilhaft.
- Temperaturbereich: Elektrolytkondensatoren sind temperaturabhängig. Achten Sie auf den zulässigen Betriebstemperaturbereich (oft -40°C bis +85°C oder +105°C), der für Ihre Umgebungsbedingungen geeignet ist. Höhere Temperaturbeständigkeit bedeutet oft eine längere Lebensdauer.
- ESR (Equivalent Series Resistance): Der äquivalente Serienwiderstand ist entscheidend für die Effizienz, insbesondere bei Wechselstromanwendungen wie Schaltnetzteilen. Ein niedriger ESR minimiert Leistungsverluste und Hitzentwicklung.
- Lebensdauer: Angegeben in Stunden bei einer spezifischen Temperatur (z.B. 2000h bei 85°C). Eine längere Lebensdauer ist ein Indikator für höhere Qualität und Zuverlässigkeit.
- Bauform und Abmessungen: Axiale Elkos unterscheiden sich in Länge und Durchmesser. Prüfen Sie, ob die Abmessungen in Ihr Schaltungsdesign passen, insbesondere bei Platzbeschränkungen.
- Polung: Elektrolytkondensatoren sind polarisiert. Eine Verpolung führt zu Zerstörung. Achten Sie auf die Kennzeichnung der Anschlüsse (meist mit Minus-Symbolen für die negative Seite).
- Hersteller und Qualitätssiegel: Renommierte Hersteller wie Panasonic, Nichicon, Cornell Dubilier oder Vishay stehen für hohe Qualität und Zuverlässigkeit.
Vielfalt und Anwendungsbereiche von Axial-Elkos
Axiale Elektrolytkondensatoren sind ein Eckpfeiler vieler elektronischer Schaltungen und bieten eine bemerkenswerte Kombination aus Kapazität, Spannungsfestigkeit und einer gut definierten Bauform. Ihre primäre Anwendung liegt in der Energiespeicherung, Glättung von Spannungen und der Filterung von Frequenzen. Sie sind besonders wertvoll in Bereichen, wo eine präzise Platzierung der Anschlüsse und eine gleichmäßige Stromverteilung im Bauteil kritisch sind. Dazu gehören unter anderem:
- Audio-Schaltungen: Für Koppelkondensatoren, Siebung in Netzteilen und Entzerrungsfilter in Hi-Fi-Systemen, Verstärkern und Effektgeräten. Hier sind geringe Verzerrungen und eine gute Impulstreue entscheidend.
- Netzteile und Spannungsregler: Zur Glättung von Gleichspannungen nach der Gleichrichtung und zur Entkopplung von Schaltungsbereichen, um Rauschen zu minimieren.
- Motorsteuerungen und Industrie-Elektronik: Für Energiespeicher in Schaltnetzteilen, zur Siebung und für kurzzeitige Stromversorgungspuffer.
- Retro-Elektronik und Reparaturen: Oftmals sind in älteren Geräten axiale Elkos verbaut, und bei Reparaturen oder Restaurierungen ist der Austausch durch identische oder äquivalente Bauteile wichtig für die Originalität und Funktion.
- Speziellere Anwendungen: In manchen Messgeräten oder Testaufbauten, wo Bauraum und Anschlussverhalten optimiert werden müssen.
Die Auswahl reicht von niedrigen Kapazitäten für Entkopplungsaufgaben bis hin zu sehr hohen Kapazitäten für Energiespeicher. Achten Sie auf die Kennzeichnung und die spezifischen Datenblätter der Hersteller, um die für Ihre Anwendung optimale Lösung zu finden.
Technische Spezifikationen und Klassifizierungen im Detail
Die Leistungsfähigkeit und Eignung eines axialen Elektrolytkondensators wird durch eine Reihe von technischen Parametern definiert, die über die Grundfunktionen hinausgehen und für spezifische Hochleistungsanwendungen entscheidend sind. Ein tiefes Verständnis dieser Spezifikationen ermöglicht eine fundierte Auswahl.
| Kriterium | Beschreibung | Relevanz für Anwender | Beispiele/Typische Werte |
|---|---|---|---|
| Nennkapazität (CN) | Die auf dem Gehäuse angegebene Kapazität in Mikrofarad (µF) oder Nanofarad (nF). Beeinflusst das Energiespeicher- und Filterverhalten. | Grundlage für die Dimensionierung der Schaltung. Größere Kapazitäten für stärkere Glättung und längere Entladezeiten. | 1 µF bis mehrere 10.000 µF |
| Nennspannung (UR) | Die maximal zulässige DC-Betriebsspannung. Muss immer höher sein als die tatsächlich anliegende Spannung. | Sicherheit und Vermeidung von Durchschlägen. Berücksichtigen Sie Spitzenwerte und Spannungsspitzen. | 6,3V, 10V, 16V, 25V, 50V, 100V, 450V |
| Toleranz | Abweichung der tatsächlichen Kapazität von der Nennkapazität. | Wichtig für präzise Schaltungen, Filter und Oszillatoren. Geringere Toleranz bedeutet höhere Genauigkeit. | ±5%, ±10%, ±20% |
| ESR (Equivalent Series Resistance) | Der ohmsche Widerstand des Elkos im Wechselstromkreis. Beeinflusst Verluste und Hitzentwicklung. | Kritisch für Schaltnetzteile, Hochfrequenzanwendungen und Leistungsfilter. Niedriger ESR erhöht Effizienz und Lebensdauer. | Wenige Milliohm (mΩ) bis mehrere Ohm (Ω) |
| Lebensdauer | Die erwartete Betriebszeit unter definierten Bedingungen (z.B. Temperatur). | Indikator für Langzeitstabilität und Zuverlässigkeit. Besonders wichtig in Geräten, die dauerhaft betrieben werden. | 2.000h, 5.000h, 10.000h bei 85°C oder 105°C |
| Ripple Current Rating | Die maximal zulässige Effektivwertbelastung mit Wechselstrom, oft bei einer bestimmten Frequenz angegeben. | Entscheidend für die Belastbarkeit in Schaltnetzteilen, wo hohe Wechselstromanteile auftreten. Verhindert Überhitzung. | Bis zu mehreren Ampere (A) |
| Temperaturbereich | Der zulässige Betriebstemperaturbereich des Kondensators. | Sicherstellung der Funktionalität und Vermeidung von Degradation unter extremen Bedingungen. | -40°C bis +85°C, -40°C bis +105°C, -55°C bis +125°C |
| Dielektrisches Material | Meist Aluminium- oder Tantalhydroxidschicht. Beeinflusst Eigenschaften wie Leckstrom und Frequenzverhalten. | Aluminium-Elkos sind kostengünstig und für viele Anwendungen geeignet. Tantal-Elkos bieten höhere Kapazität pro Volumen und besseres Frequenzverhalten, sind aber empfindlicher. | Aluminiumoxid, Tantalpentoxid |
Zertifizierungen und Umweltaspekte
Bei der Auswahl von axialen Elektrolytkondensatoren gewinnen auch Zertifizierungen und Umweltaspekte zunehmend an Bedeutung. Hersteller engagieren sich für die Einhaltung von Umweltstandards, um die Nachhaltigkeit ihrer Produkte zu gewährleisten.
- RoHS-Konformität (Restriction of Hazardous Substances): Diese EU-Richtlinie beschränkt die Verwendung von gefährlichen Stoffen wie Blei, Quecksilber, Cadmium und polybromierten Diphenylethern in Elektro- und Elektronikgeräten. Die Mehrheit der modernen axialen Elkos, die Sie bei Lan.de finden, ist RoHS-konform. Dies ist nicht nur eine gesetzliche Anforderung, sondern auch ein Qualitätsmerkmal, das die Sicherheit für Anwender und Umwelt unterstreicht.
- REACH-Verordnung (Registration, Evaluation, Authorisation and Restriction of Chemicals): Ähnlich wie RoHS adressiert REACH die Registrierung, Bewertung, Zulassung und Beschränkung von Chemikalien. Auch hier ist die Konformität ein wichtiger Indikator für verantwortungsvolle Hersteller.
- Herstellerstandards und Qualitätsmanagement: Renommierte Hersteller wie Panasonic oder Nichicon unterliegen strengen Qualitätsmanagement-Systemen (z.B. nach ISO 9001) und verfolgen oft eigene Initiativen zur Verbesserung der ökologischen Bilanz ihrer Produktionsprozesse. Dies kann sich in energieeffizienteren Fertigungsmethoden oder der Reduzierung von Abfall manifestieren.
- Materialauswahl: Während Aluminium der Standardwerkstoff für die Anode von Elkos ist, wird auf die Reinheit des verwendeten Aluminiums und die Qualität des Elektrolyts geachtet. Tantal-Elkos, die ebenfalls axial verfügbar sind, haben spezifische Vor- und Nachteile bezüglich der Ressourcenverfügbarkeit, aber auch in Bezug auf die Langlebigkeit bei korrekter Anwendung.
Die Berücksichtigung dieser Aspekte stellt sicher, dass Sie nicht nur leistungsfähige, sondern auch verantwortungsvoll produzierte Komponenten für Ihre Projekte erhalten.
FAQ – Häufig gestellte Fragen zu Elkos axial
Was ist der Hauptunterschied zwischen axialen und radialen Elkos?
Der Hauptunterschied liegt in der Anordnung der Anschlüsse. Bei axialen Elkos verlaufen beide Anschlüsse (Anode und Kathode) parallel zur Längsachse des zylindrischen Gehäuses, was eine Lötung auf einer Leiterplatte in Längsrichtung ermöglicht. Radiale Elkos hingegen haben beide Anschlüsse, die von einer Seite des Bauteils senkrecht abstehen, und werden meist von oben auf die Platine gesteckt. Axiale Elkos eignen sich oft gut für ältere Designs, diskrete Schaltungen oder wenn eine definierte Lötung in einer bestimmten Achse erforderlich ist.
Warum ist die Polung bei axialen Elkos so wichtig?
Axiale Elektrolytkondensatoren sind polarisiert, da sie auf einer elektrochemischen Reaktion basieren. Die Anode ist mit dem positiv polarisierten Anschluss verbunden, und die Kathode mit dem negativ polarisierten Anschluss. Wird ein Elko verpolt, fließt ein hoher Strom durch das Elektrolyt, was zur Zersetzung des Dielektrikums führt. Dies kann zur Erwärmung, Ausdehnung des Gehäuses, zum Auslaufen des Elektrolyts oder sogar zu einer Explosion führen. Achten Sie immer genau auf die Markierungen auf dem Gehäuse (meist durchgehend schwarze oder weiße Streifen mit Minuszeichen für die Kathode).
Wie wähle ich die richtige Spannungsfestigkeit für meinen axialen Elko aus?
Die Nennspannung des Elkos muss immer höher sein als die maximale Spannung, die in Ihrer Schaltung an diesem Punkt anliegen wird. Es ist gängige Praxis, eine Sicherheitsmarge von mindestens 20% bis 50% einzuplanen. Berücksichtigen Sie dabei nicht nur die nominelle Betriebsspannung, sondern auch mögliche Spannungsspitzen, die durch Schalteffekte oder Netzschwankungen entstehen können. Eine zu niedrige Spannungsfestigkeit führt zu vorzeitigem Versagen, eine überdimensionierte Spannungsfestigkeit ist meist nur eine Frage des Kosten- und Platzbedarfs.
Was bedeutet ESR und warum ist er bei axialen Elkos wichtig?
ESR steht für Equivalent Series Resistance (äquivalenter Serienwiderstand). Dies ist der interne ohmsche Widerstand des Elkos, der bei Wechselstromfluss zu Leistungsverlusten (Wärmeentwicklung) und Spannungsabfall führt. Bei Anwendungen wie Schaltnetzteilen, die mit hohen Frequenzen und hohen Stromstärken arbeiten, ist ein niedriger ESR entscheidend für die Effizienz, die Vermeidung von Überhitzung und eine längere Lebensdauer des Bauteils. Bei NF-Anwendungen (Niederfrequenz) ist der ESR oft weniger kritisch, kann aber dennoch die Audioqualität beeinflussen.
Kann ich einen axialen Elko mit höherer Kapazität oder Spannungsfestigkeit als den Originalwert verwenden?
Ja, in vielen Fällen ist die Verwendung eines axialen Elkos mit einer höheren Kapazität oder einer höheren Spannungsfestigkeit möglich und oft sogar vorteilhaft, solange die physischen Abmessungen und die Polung passen. Eine höhere Kapazität kann die Glättung verbessern und die Lebensdauer des Elkos erhöhen, da er weniger belastet wird. Eine höhere Spannungsfestigkeit bietet eine größere Sicherheitsreserve. Wichtig ist jedoch, dass die neue Komponente keine negativen Auswirkungen auf andere Schaltungsteile hat und mechanisch auf die Platine passt. Eine zu niedrige Kapazität oder Spannungsfestigkeit ist in der Regel nicht ratsam.
Welche Lebenserwartung haben typische axiale Elkos?
Die Lebensdauer von Elektrolytkondensatoren wird stark von der Betriebstemperatur und der Belastung durch den Wechselstrom (Ripple Current) beeinflusst. Hersteller geben die Lebensdauer oft in Stunden bei einer bestimmten Referenztemperatur an, z.B. 2.000 Stunden bei 85°C. Bei niedrigeren Temperaturen verlängert sich die Lebensdauer exponentiell, bei höheren Temperaturen verkürzt sie sich erheblich. Ein axialer Elko, der weit unter seiner Nennspannung und Strombelastung betrieben wird und bei moderaten Temperaturen arbeitet, kann potenziell Jahrzehnte überdauern. Hochwertige Elkos für industrielle Anwendungen sind auf eine besonders lange Lebensdauer ausgelegt.
Sind Elkos axial generell für alle Schaltungen geeignet?
Axiale Elkos sind für viele Schaltungen geeignet, insbesondere für solche, die eine bestimmte Bauform, eine gut definierte Anschlussführung oder Anwendungen im Bereich der Audio-Technik oder älterer Elektronik erfordern. Sie sind jedoch nicht immer die optimale Wahl für jede Anwendung. Für hochfrequente Entkopplung oder in modernen, platzsparenden Designs werden oft keramische Kondensatoren oder Folienkondensatoren bevorzugt, da diese geringere Verluste, keine Polarität und oft eine bessere Frequenzcharakteristik aufweisen. Für Anwendungen mit sehr hoher Kapazität und begrenztem Bauraum können zudem radial- oder SMD-Elkos Vorteile bieten. Die Auswahl hängt immer von den spezifischen Anforderungen der Schaltung ab.
