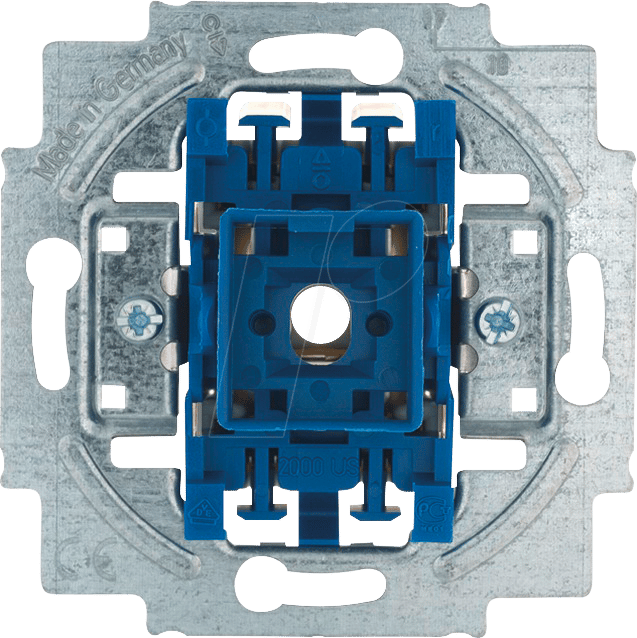

Optimale Schaltlösungen für Ihr Zuhause: Der EL BJ KS Unterputz-Schaltereinsatz
Der EL BJ KS Unterputz-Schaltereinsatz, Kreuzschalter ist die ideale Lösung für alle, die eine zuverlässige und flexible Steuerung von Beleuchtung und elektrischen Verbrauchern über mehrere Schalterpunkte hinweg wünschen. Ob in großen Räumen, langen Fluren oder Treppenhäusern – dieser Kreuzschaltereinsatz ermöglicht Ihnen, ein Licht oder eine Anlage von drei oder mehr unabhängigen Orten aus zu bedienen und damit maximalen Komfort und Funktionalität zu gewährleisten.
Präzise Steuerung für anspruchsvolle Installationen
Der EL BJ KS Unterputz-Schaltereinsatz zeichnet sich durch seine robuste Konstruktion und seine Langlebigkeit aus. Entwickelt für den professionellen Einsatz in der Elektroinstallation, bietet er eine sichere und zuverlässige Schaltfunktion. Die präzise gefertigten Kontakte und das solide Gehäuse sorgen für einen reibungslosen Betrieb über viele Jahre hinweg. Dies unterscheidet ihn von minderwertigen Alternativen, die oft schneller verschleißen und zu Funktionsstörungen neigen.
Die überlegene Wahl: Vorteile des EL BJ KS Kreuzschalters
- Vielseitige Schaltmöglichkeiten: Ermöglicht die Steuerung von Verbrauchern von mindestens drei verschiedenen Punkten aus, was ihn zur perfekten Lösung für komplexe Gebäudestrukturen macht.
- Hohe Zuverlässigkeit: Gefertigt aus hochwertigen Materialien, gewährleistet dieser Schaltereinsatz eine dauerhafte und störungsfreie Funktion.
- Einfache Installation: Das durchdachte Design erlaubt eine unkomplizierte Montage im Schalterprogramm Ihrer Wahl, passend zu Ihren bestehenden Unterputzdosen.
- Sicherer Betrieb: Erfüllt alle relevanten Sicherheitsstandards für Elektroinstallationen und schützt so Mensch und Anlage.
- Langlebigkeit: Investieren Sie in ein Produkt, das auf Langlebigkeit ausgelegt ist und Ihnen über lange Zeit hinweg zuverlässige Dienste leistet.
- Dezentrale Steuerung: Ermöglicht eine intelligente und komfortable Bedienung von Licht oder anderen Geräten, ganz nach Ihren Bedürfnissen.
Technische Spezifikationen und herausragende Merkmale
Der EL BJ KS Unterputz-Schaltereinsatz ist ein essenzielles Bauteil für moderne Elektroinstallationen. Als Kreuzschalter gehört er zur Gruppe der Wechselschalter, wird jedoch zwischen zwei Wechselschaltern (auch als einfache Aus-/Wege-Schalter bezeichnet) geschaltet. Diese Konfiguration ermöglicht die Steuerung eines Verbrauchers von mehr als zwei Orten aus. Dies ist besonders vorteilhaft in Situationen, in denen eine herkömmliche Wechselschaltung nicht ausreicht, wie beispielsweise in langen Korridoren, großflächigen Wohnbereichen oder mehrstöckigen Gebäuden. Die Verbindung von drei oder mehr Schalterpositionen für die Bedienung desselben Verbrauchers maximiert den Komfort und die Flexibilität.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Unterputz-Schaltereinsatz, Kreuzschalter |
| Schaltfunktion | Ermöglicht die Steuerung eines Verbrauchers von mindestens 3 oder mehr Schalterpositionen. |
| Anschlussart | Schraubklemmen für sichere und dauerhafte Verbindungen. |
| Nennspannung | Geeignet für Standard-Netzspannungen im Haushaltsbereich (z.B. 230V AC). |
| Nennstrom | Ausgelegt für typische Stromstärken von Beleuchtungs- und kleinen Verbraucherinstallationen (z.B. 10 AX). |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff mit guten Isolationseigenschaften und hoher Schlagfestigkeit. |
| Einsatzbereich | Ideal für Wohnbereiche, öffentliche Gebäude, Treppenhäuser, Flure und überall dort, wo eine Mehrpunktsteuerung erforderlich ist. |
| Kompatibilität | Kann mit verschiedenen Schalterprogrammen namhafter Hersteller kombiniert werden, sofern die Einbaumaße übereinstimmen. |
| Zertifizierungen | Erfüllt relevante europäische Normen und Sicherheitsstandards für elektrische Bauteile (z.B. CE-Kennzeichnung, VDE-Prüfung je nach Ausführung). |
Anwendungsbereiche und Installationstipps
Der EL BJ KS Unterputz-Schaltereinsatz, Kreuzschalter ist ein unverzichtbares Element in der modernen Elektroinstallation. Seine primäre Anwendung findet er dort, wo eine komfortable Steuerung von Licht oder elektrischen Anlagen von mehreren Punkten aus gewünscht ist. Typische Szenarien umfassen:
- Treppenhäuser: Ermöglicht das Ein- und Ausschalten des Lichts am Fuß des Treppenaufgangs, auf jeder Zwischenetage und am oberen Ende.
- Lange Flure: Steuern Sie das Flurlicht vom Eingangsbereich, von beiden Enden des Flurs oder von angrenzenden Räumen aus.
- Großflächige Wohnbereiche: In offenen Wohnkonzepten oder großen Zimmern kann der Kreuzschalter helfen, Lichtzonen flexibel zu steuern, z.B. vom Eingang, vom Sofa und vom Essbereich aus.
- Schlafzimmer: Ermöglicht das Ausschalten des Lichts vom Bett aus, auch wenn der Hauptschalter am Türrahmen platziert ist.
- Garagen und Hauswirtschaftsräume: Steuern Sie das Licht vom Einfahrtstor, vom Eingang in den Wohnbereich und im Inneren des Raumes.
Die Installation eines Kreuzschalters erfordert eine sorgfältige Planung der Verkabelung. Der Kreuzschalter wird stets zwischen zwei Wechselschaltern (Aus-/Wege-Schaltern) in Reihe geschaltet. Er verfügt über vier Anschlüsse: zwei für den Eingang der Zuleitungen von den vorhergehenden Wechselschaltern und zwei für die Weiterleitung zu den nachfolgenden Wechselschaltern. Eine fachgerechte Installation durch eine qualifizierte Elektrofachkraft wird dringend empfohlen, um die Sicherheit und Funktionalität zu gewährleisten und geltende Normen einzuhalten.
FAQ – Häufig gestellte Fragen zu EL BJ KS – Unterputz-Schaltereinsatz, Kreuzschalter
Was genau ist ein Kreuzschaltereinsatz und wofür wird er verwendet?
Ein Kreuzschaltereinsatz, auch als Schalter 6 bezeichnet, ist ein Bauteil in der Elektroinstallation, das dazu dient, einen elektrischen Verbraucher (wie eine Lampe) von drei oder mehr verschiedenen Stellen aus zu steuern. Er wird immer zwischen zwei einfachen Wechselschaltern (Aus-/Wege-Schaltern) in Reihe geschaltet. Dies ist nützlich in großen Räumen, langen Fluren oder Treppenhäusern, um maximalen Schaltkomfort zu bieten.
Kann ich den EL BJ KS Kreuzschalter auch für andere Geräte als Beleuchtung verwenden?
Ja, der EL BJ KS Unterputz-Schaltereinsatz, Kreuzschalter kann für die Steuerung einer Vielzahl von elektrischen Verbrauchern verwendet werden, solange deren Leistungsaufnahme innerhalb der Nennwerte des Schalters liegt. Dies können beispielsweise Lüfter, Rollladenmotoren (bei geeigneten Leistungswerten und separater Absicherung) oder andere fest installierte Geräte sein, die eine Mehrpunktsteuerung erfordern.
Welche Art von Kabeln kann ich an die Schraubklemmen anschließen?
Die Schraubklemmen des EL BJ KS Schaltereinsatzes sind für den Anschluss von flexiblen und starren Leitern im typischen Querschnittsbereich für Hausinstallationen ausgelegt. Es werden in der Regel eindrähtige oder feindrähtige Leiter aus Kupfer verwendet. Die genauen zulässigen Leiterquerschnitte entnehmen Sie bitte dem Produktdatenblatt oder der Montageanleitung.
Ist der EL BJ KS Kreuzschalter mit allen Schalterprogrammen kompatibel?
Der EL BJ KS Unterputz-Schaltereinsatz ist als Einsatz konzipiert und passt in die gängigen Unterputzdosen. Die äußere Abdeckung und der Rahmen (das eigentliche Schalterprogramm) können in der Regel aus verschiedenen Kollektionen namhafter Hersteller gewählt werden, solange die Einbaumaße des Einsatzes übereinstimmen. Es ist ratsam, dies vor dem Kauf zu überprüfen, um eine reibungslose Integration in Ihr bestehendes Schalterdesign zu gewährleisten.
Was bedeutet die Bezeichnung „10 AX“ bei der Nennstromstärke?
„AX“ ist eine spezielle Kennzeichnung für die Bemessungsbetriebsstromstärke von Schaltern, die häufig in Verbindung mit induktiven Lasten wie Leuchtstofflampen oder Energiesparlampen verwendet wird. 10 AX bedeutet, dass der Schalter für eine Stromstärke von 10 Ampere ausgelegt ist und dabei auch die Spitzenströme von induktiven Lasten berücksichtigt werden können, ohne dass der Schalter beschädigt wird oder vorzeitig verschleißt. Dies ist für Lichtschaltungen eine übliche und ausreichende Spezifikation.
Benötige ich spezielle Werkzeuge für die Installation?
Für die Installation des EL BJ KS Unterputz-Schaltereinsatzes werden Standardwerkzeuge für Elektroinstallationen benötigt. Dazu gehören typischerweise ein isolierter Schraubendreher-Satz (Kreuzschlitz und Schlitz), ein Seitenschneider oder Abisolierzange zum Vorbereiten der Kabel, und möglicherweise ein Spannungsprüfer zur Sicherheit. Die Verwendung von isolierten Werkzeugen ist aus Sicherheitsgründen unerlässlich.
Wie unterscheidet sich ein Kreuzschalter von einem Wechselschalter?
Ein Wechselschalter (auch Aus-/Wege-Schalter genannt, Schalter 7 oder 6/1 bezeichnet) ermöglicht die Steuerung eines Verbrauchers von zwei unterschiedlichen Punkten aus. Er besitzt zwei Anschlüsse für den Stromfluss. Ein Kreuzschalter ist komplexer und wird zwischen zwei Wechselschaltern geschaltet, um die Anzahl der Steuerungspunkte auf drei oder mehr zu erweitern. Er besitzt vier Anschlüsse, die die Strompfade umschalten.
