EL 816 EVL – Hochwertiger Optokoppler für sichere Signalübertragung
Sie suchen nach einer zuverlässigen und elektrisch isolierten Lösung zur Übertragung von digitalen oder analogen Signalen zwischen unterschiedlichen Spannungspotenzialen? Der EL 816 EVL Optokoppler im DIL-4 Gehäuse ist die präzise Wahl für Ingenieure, Entwickler und Technikbegeisterte, die höchste Ansprüche an Sicherheit und Integrität ihrer Schaltungen stellen. Dieses Bauteil trennt galvanisch die Ein- und Ausgangsschaltungen, wodurch empfindliche Komponenten vor Überspannungen und Störungen geschützt werden.
Optimale elektrische Entkopplung mit dem EL 816 EVL
Der EL 816 EVL Optokoppler setzt neue Maßstäbe in der Signalübertragung durch seine herausragenden Entkopplungseigenschaften. Im Gegensatz zu einfachen Transistor- oder Relaislösungen bietet der Optokoppler eine optische Kopplung, die eine vollständige galvanische Trennung gewährleistet. Dies schützt Ihre Steuerelektronik effektiv vor potenziell schädlichen Spannungsspitzen, Erdschleifen und elektrischem Rauschen, die in komplexen Systemen allgegenwärtig sind. Die hohe Isolationsspannung und die schnelle Schaltgeschwindigkeit des EL 816 EVL machen ihn zur idealen Komponente für Anwendungen, bei denen Präzision und Zuverlässigkeit oberste Priorität haben.
Die Vorteile des EL 816 EVL auf einen Blick
- Galvanische Trennung: Bietet eine vollständige elektrische Isolation zwischen Eingang und Ausgang, um empfindliche Schaltungen zu schützen.
- Hohe Störfestigkeit: Reduziert das Risiko von Erdschleifen und externen Störungen, die die Signalintegrität beeinträchtigen könnten.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen, von der Steuerung industrieller Anlagen bis hin zur Signalverarbeitung in der Unterhaltungselektronik.
- Kompaktes DIL-4 Gehäuse: Ermöglicht eine einfache Integration in Standard-Leiterplattenlayouts und spart wertvollen Platz.
- Bewährte Technologie: Basiert auf einer robusten Kombination aus Infrarot-LED und lichtempfindlichem Halbleiter für langlebige Leistung.
- Effiziente Signalübertragung: Gewährleistet eine präzise und verlustarme Weiterleitung von Steuersignalen.
Anwendungsbereiche und technische Exzellenz
Der EL 816 EVL Optokoppler ist aufgrund seiner Robustheit und Zuverlässigkeit die erste Wahl für eine Vielzahl von anspruchsvollen Anwendungen. In industriellen Steuerungs- und Automatisierungssystemen ermöglicht er die sichere Anbindung von Sensoren und Aktoren an speicherprogrammierbare Steuerungen (SPS) oder Mikrocontroller, selbst wenn diese auf unterschiedlichen Spannungsebenen arbeiten. Dies ist entscheidend, um die Steuereinheit vor den rauen Umgebungsbedingungen und potenziellen Ausfällen von Peripheriegeräten zu schützen. Ebenso findet der EL 816 EVL Anwendung in der Medizintechnik, wo höchste Sicherheitsstandards gefordert sind, um Patienten und Personal vor elektrischer Gefährdung zu schützen. Auch in der Telekommunikation und in Kommunikationsschnittstellen sorgt er für eine saubere Trennung von Signalwegen.
Die technische Grundlage des EL 816 EVL bildet eine Infrarot-Emitter-Diode (IRED), die von einem integrierten Phototransistor oder Photodarlington empfangen wird. Diese optische Verbindung eliminiert den direkten elektrischen Pfad und sorgt somit für die gewünschte galvanische Trennung. Der DIL-4 (Dual In-line Package) Formfaktor ist ein etablierter Standard in der Elektronikindustrie und ermöglicht eine einfache Montage auf Leiterplatten mittels Durchsteckmontage (THT). Die sorgfältige Auswahl der Halbleitermaterialien und die präzise Fertigung garantieren eine hohe Lebensdauer und konsistente Leistung über einen weiten Temperaturbereich.
Detaillierte Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Typ | Optokoppler |
| Modellbezeichnung | EL 816 EVL |

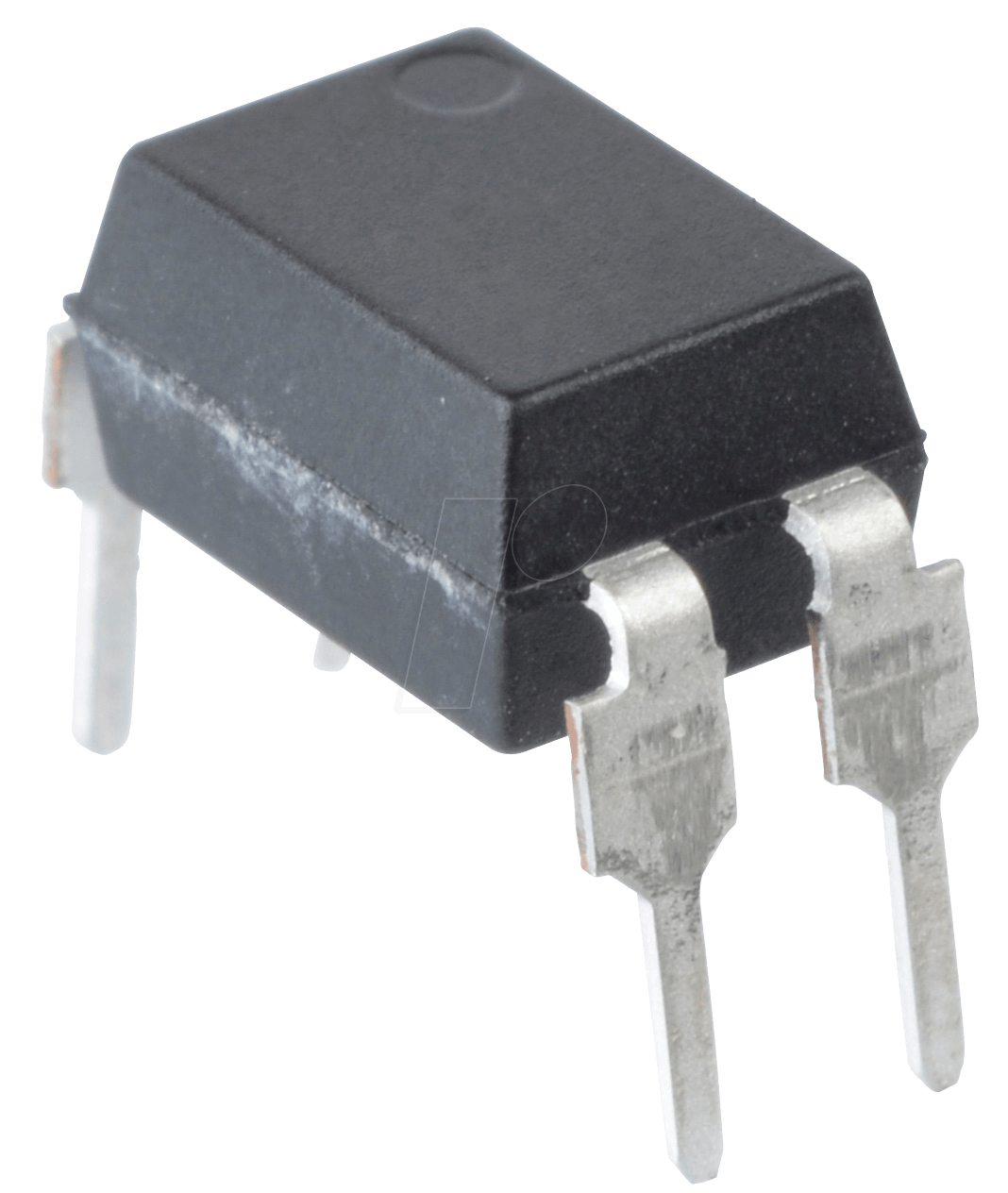

| Gehäuseform | DIL-4 (Dual In-line Package, 4 Pins) |
| Kopplungstyp | Optische Kopplung (Phototransistor Ausgang) |
| Isolationsspannung (RMS) | Typischerweise 3750 V RMS oder höher (spezifische Datenblattangaben prüfen) |
| Durchlassstrom (IF) | Optimiert für geringen Stromverbrauch, typisch im Bereich von 10-20 mA für volle Ausgangsleistung |
| Maximaler Ausgangsstrom (IC) | Geeignet für die Ansteuerung gängiger Lasten im Bereich mehrerer zehn mA |
| Kriechstrom bei 500V | Sehr gering, minimiert unerwünschte Signalübertragung durch Leckströme |
| Arbeitstemperaturbereich | Breit gefächert, oft von -40°C bis +85°C oder höher, für zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen |
| Materialien (Gehäuse) | Robuster thermoplastischer Kunststoff, Flammschutzmittel behandelt gemäß Industriestandards (z.B. UL 94-V0) |
| Typische Anwendung | Signalentkopplung, Schnittstellentreiber, Spannungsisolierung, Netzteilsteuerung |
Häufig gestellte Fragen zu EL 816 EVL – Optokoppler DIL-4
Was ist die Hauptfunktion eines Optokopplers wie dem EL 816 EVL?
Die Hauptfunktion eines Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltkreisen. Dies bedeutet, dass kein direkter elektrischer Kontakt zwischen der Eingangsseite (z.B. Mikrocontroller) und der Ausgangsseite (z.B. Leistungstreiber) besteht. Signale werden optisch, d.h. durch Licht, übertragen, was empfindliche Komponenten vor Überspannungen, Erdschleifen und Rauschen schützt.
Für welche Art von Anwendungen ist der EL 816 EVL besonders gut geeignet?
Der EL 816 EVL ist ideal für Anwendungen, bei denen eine zuverlässige und sichere Signalübertragung zwischen unterschiedlichen Spannungspotenzialen erforderlich ist. Dazu gehören industrielle Automatisierung, Energieversorgungssysteme, Medizintechnik, Telekommunikation und jegliche Schaltungen, die vor externen Störungen geschützt werden müssen.
Was bedeutet DIL-4 Gehäuse?
DIL steht für Dual In-line Package. Dies ist eine weit verbreitete Bauform für integrierte Schaltungen und diskrete Bauteile. Das DIL-4 Gehäuse bedeutet, dass das Bauteil vier Anschlusspins hat, die paarweise auf beiden Seiten des rechteckigen Gehäuses angeordnet sind. Diese Form ermöglicht eine einfache Bestückung auf Leiterplatten, typischerweise durch Lötverfahren.
Wie unterscheidet sich der EL 816 EVL von einem einfachen Transistor oder Relais?
Im Gegensatz zu einem Transistor, der direkt elektrisch verbunden ist und somit keine galvanische Trennung bietet, oder einem Relais, das mechanische Schaltkontakte nutzt und langsamer sowie verschleißanfälliger sein kann, arbeitet der Optokoppler mit Licht. Dies ermöglicht eine schnelle und stille Schaltfunktion bei gleichzeitiger vollständiger elektrischer Isolation, was ihn für viele Anwendungen überlegen macht.
Welche technischen Spezifikationen sind bei der Auswahl eines Optokopplers besonders wichtig?
Wichtige Spezifikationen sind die maximale Isolationsspannung (um sicherzustellen, dass die Trennung auch bei höheren Spannungen gewährleistet ist), der maximale Durchlassstrom der internen LED (beeinflusst die Schaltgeschwindigkeit und die Ansteuerbarkeit), der maximale Ausgangsstrom des Phototransistors (bestimmt die Last, die gesteuert werden kann), sowie der CTR (Current Transfer Ratio), der das Verhältnis von Ausgangsstrom zu Eingangsstrom angibt.
Wie wird der EL 816 EVL auf einer Leiterplatte montiert?
Der EL 816 EVL im DIL-4 Gehäuse ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite verlötet.
Ist der EL 816 EVL für hohe Frequenzen geeignet?
Optokoppler wie der EL 816 EVL bieten eine gute Schaltgeschwindigkeit, die für viele digitale und niedrigfrequente analoge Anwendungen ausreicht. Für sehr hochfrequente Signalübertragung existieren spezielle Optokoppler-Typen mit optimierten Kapazitäten und schnelleren Bausteinen. Für typische digitale Steuersignale ist der EL 816 EVL jedoch bestens geeignet.
