Präzise Signalentkopplung und Hochspannungsschutz: Der EL 814 Optokoppler für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen Lösung zur galvanischen Trennung von elektronischen Schaltungen, insbesondere dort, wo hohe Spannungen oder störende Signale präsent sind? Der EL 814 Optokoppler mit einer AC-Durchbruchspannung von 5kV und einer Kollektor-Emitter-Spannung von 80V, im kompakten DIP4-Gehäuse, ist die ideale Wahl für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die Wert auf Sicherheit, Stabilität und präzise Steuerung legen. Dieses Bauteil löst das kritische Problem der Spannungsüberlagerung und des unerwünschten Signalübergangs zwischen verschiedenen Schaltungsteilen, indem es eine optische Brücke statt einer elektrischen Verbindung schafft.
Warum der EL 814 Optokoppler die überlegene Wahl ist
Im Gegensatz zu einfachen Trennrelais oder anderen Optokopplern mit geringerer Spannungsfestigkeit bietet der EL 814 eine herausragende Isolation für Hochspannungsanwendungen. Seine Fähigkeit, 5kV AC zu widerstehen, minimiert das Risiko von Überschlägen und Schäden an empfindlichen nachgeschalteten Komponenten. Die spezifizierte Kollektor-Emitter-Spannung von 80V ermöglicht eine robuste Steuerung von Lasten in einem breiten Spektrum von industriellen und privaten Elektroniksystemen. Die hohe Zuverlässigkeit und die bewährte Technologie des Optokopplers gewährleisten eine langlebige und störungsfreie Funktion, die Standardlösungen oft vermissen lassen.
Maximale Sicherheit durch bewährte Optokoppler-Technologie
Der Kern des EL 814 Optokopplers besteht aus einer lichtemittierenden Diode (LED) auf der Eingangsseite und einem Fototransistor auf der Ausgangsseite, beide hermetisch in einem Gehäuse gekapselt. Die Übertragung des Steuersignals erfolgt ausschließlich über Licht, was eine vollständige elektrische Trennung zwischen der Eingangs- und Ausgangsschaltung garantiert. Dies schützt die empfindlichen Steuerungslogiken vor potenziellen Überspannungen, Spannungsspitzen und niederfrequenten Brummeffekten, die in der Stromversorgung oder anderen leistungsintensiven Schaltungen auftreten können.
Vorteile des EL 814 Optokopplers im Überblick
- Galvanische Trennung: Bietet vollständige elektrische Isolation, schützt vor Überspannungen und unerwünschten Erdungsschleifen.
- Hohe Spannungsfestigkeit: Mit einer AC-Durchbruchspannung von 5kV ist er ideal für Anwendungen mit hohen Spannungsunterschieden.
- Robustes Schalten: Die Kollektor-Emitter-Spannung von 80V ermöglicht die Steuerung verschiedener Lasten.
- Kompaktes DIP4-Gehäuse: Ermöglicht einfache Integration in Standard-Platinenlayouts und spart Platz.
- Zuverlässige Signalübertragung: Gewährleistet stabile und präzise Steuersignale ohne elektrische Beeinflussung.
- Kosteneffizienz: Bietet hervorragende Leistung und Sicherheit zu einem wettbewerbsfähigen Preis.
- Vielseitige Anwendungsmöglichkeiten: Einsetzbar in Netzgeräten, Motorsteuerungen, Industrieautomation und mehr.
Technische Spezifikationen und Einsatzbereiche
Der EL 814 ist ein unidirektionaler Optokoppler, der eine hohe Isolation durch optische Kopplung ermöglicht. Die spezifizierten elektrischen Parameter sind darauf ausgelegt, eine breite Palette von Anwendungsanforderungen zu erfüllen:
| Spezifikation | Wert/Beschreibung |
|---|---|
| Produkttyp | Optokoppler |
| Anschlussart (Gehäuse) | DIP4 (Dual In-line Package, 4 Pins) |
| Maximale AC-Durchbruchspannung (Sekundärseite) | 5 kV (5000 V) |
| Kollektor-Emitter-Spannung (VCEO) | 80 V |
| Typische Stromübertragungsrate (CTR) | >20% (bei spezifischen Betriebsströmen, genauere Datenblattinformationen beachten) |
| Typ der Eingangsdiode | LED (lichtemittierende Diode) |
| Typ des Ausgangstransistors | Fototransistor |
| Anwendungsbereiche | Netzteiltechnik, industrielle Steuerungssysteme, Sicherheitsschaltungen, Messgeräte, Signalisierungssysteme mit Hochspannungspotenzial. |
Detaillierte Betrachtung der Leistung und Anwendung
Galvanische Trennung: Das Fundament der Sicherheit
Die Fähigkeit des EL 814, eine effektive galvanische Trennung zu realisieren, ist sein primäres Verkaufsargument. In vielen elektronischen Systemen arbeiten unterschiedliche Schaltungsteile mit verschiedenen Massepotenzialen oder sind signifikanten Hochspannungen ausgesetzt. Ohne eine optische Trennung könnten diese Spannungsunterschiede zu unkontrollierbaren Stromflüssen, Beschädigung von Bauteilen oder sogar zu Gefahr für den Benutzer führen. Der EL 814 eliminiert dieses Risiko, indem er die Signalübertragung über Licht initiiert. Dies bedeutet, dass selbst wenn die Eingangsseite mit einer gefährlichen Spannung beaufschlagt wird, die Ausgangsschaltung, die oft die Steuerung von Mikrocontrollern oder Logik-ICs übernimmt, vollständig davon entkoppelt bleibt.
Hochspannungsfestigkeit: Schutzschild für empfindliche Komponenten
Die beeindruckende AC-Durchbruchspannung von 5kV ist ein entscheidendes Merkmal für Anwendungen, die in der Nähe von Hochspannungsnetzteilen, Frequenzumrichtern oder anderen Geräten mit potenziellen Spannungsspitzen eingesetzt werden. Diese Spezifikation gibt die maximale Spannung an, die das Bauteil zwischen seinen isolierten Sektionen (typischerweise zwischen der Primär- und Sekundärseite) aushalten kann, ohne dass es zu einem elektrischen Durchschlag kommt. Für Entwickler bedeutet dies, dass der EL 814 eine zusätzliche Sicherheitsebene in das Design integriert und das Risiko von Ausfällen durch unerwartete Spannungsanstiege erheblich reduziert.
Steuerung von Lasten mit 80V Kollektor-Emitter-Spannung
Die Kollektor-Emitter-Spannung (VCEO) von 80V gibt an, welche maximale Spannung der Fototransistor im ausgeschalteten Zustand zwischen Kollektor und Emitter aushalten kann. Dies ist relevant, wenn der Optokoppler zum Schalten von Lasten verwendet wird, die an einer Spannung bis zu diesem Wert betrieben werden. Ob es sich um die Ansteuerung von Relais, Leuchten oder anderen Schaltelementen handelt, der EL 814 bietet hierfür eine ausreichende Reserve. Beachten Sie, dass die tatsächliche Schalthöhe und die Ansteuerung des Fototransistors von weiteren Parametern wie dem Eingangsstrom und dem Belastungsstrom abhängen, die im Datenblatt detailliert aufgeführt sind.
Stromübertragungsrate (CTR): Effizienz der Signalübertragung
Die Stromübertragungsrate (CTR – Current Transfer Ratio) ist ein wichtiger Parameter bei Optokopplern. Sie beschreibt das Verhältnis des Ausgangsstroms (Kollektorstrom) zum Eingangsstrom (Diodenstrom). Ein CTR von „>20%“ bedeutet, dass für jeden Milliampere Eingangsstrom mehr als 0,2 Milliampere Ausgangsstrom fließt, sobald die LED mit ausreichendem Strom angesteuert wird. Dies ist ein Indikator für die Effizienz der Lichtkopplung und die Empfindlichkeit des Fototransistors. Ein höherer CTR ermöglicht die Ansteuerung mit geringeren Eingangströmen, was besonders in batteriebetriebenen oder stromsparenden Anwendungen vorteilhaft ist.

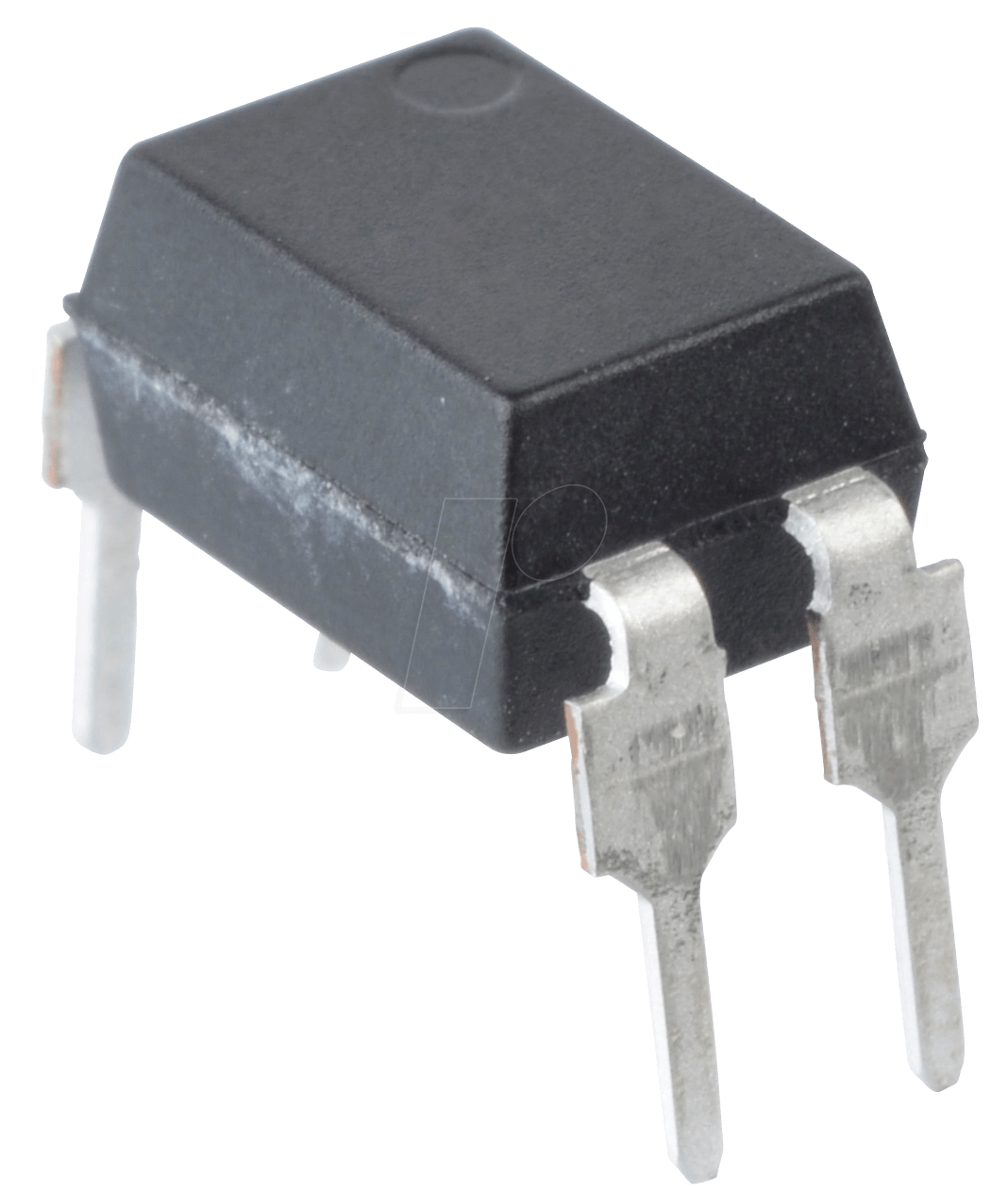

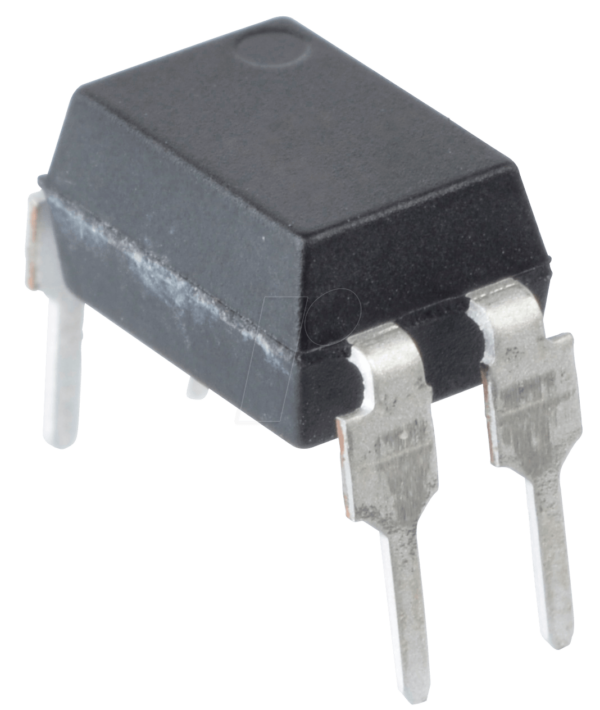

DIP4-Gehäuse: Standardisierte Integration
Das DIP4-Gehäuse (Dual In-line Package, 4 Pins) ist ein etablierter Standard in der Elektronikfertigung. Es ermöglicht die einfache Bestückung auf Leiterplatten mittels Wellenlöten oder Handlötung. Die Pins sind so angeordnet, dass sie sich gut mit anderen durchkontaktierten Bauteilen kombinieren lassen und eine robuste mechanische Verbindung auf der Platine gewährleisten. Das kompakte Format des DIP4 spart zudem wertvollen Platz auf der Leiterplatte, was besonders in Geräten mit begrenztem Bauraum von Bedeutung ist.
FAQ – Häufig gestellte Fragen zu EL 814 – Optokoppler-AC 5kV 80V >20% DIP4
Was genau ist ein Optokoppler und wie funktioniert er?
Ein Optokoppler, auch als Fotokoppler oder Optoisolator bekannt, ist ein elektronisches Bauteil, das eine elektrische Verbindung zwischen zwei Teilen einer Schaltung aufhebt und stattdessen eine optische Verbindung herstellt. Er besteht typischerweise aus einer lichtemittierenden Diode (LED) auf der Eingangsseite und einem lichtempfindlichen Bauteil wie einem Fototransistor, Fotodiodenarray oder Fotothyristor auf der Ausgangsseite, die beide in einem gemeinsamen Gehäuse gekapselt sind. Wenn die LED mit Strom durchflossen wird, emittiert sie Licht, das von dem lichtempfindlichen Bauteil erfasst wird und dort eine elektrische Reaktion auslöst (z. B. das Leiten des Fototransistors). Dies ermöglicht die Signalübertragung, ohne dass eine direkte elektrische Verbindung besteht, was zur galvanischen Trennung führt.
In welchen typischen Anwendungsfällen wird der EL 814 Optokoppler eingesetzt?
Der EL 814 eignet sich hervorragend für Anwendungen, bei denen eine hohe Spannungsfestigkeit und eine zuverlässige Signalentkopplung erforderlich sind. Dazu gehören unter anderem: Sicherheitsschaltungen in Stromversorgungen, die Trennung von Steuer- und Leistungskreisen in Industrieanlagen, die Ansteuerung von TRIACs oder Relais in Hochspannungsanwendungen, die Isolation von digitalen Schnittstellen von potenziell störenden Umgebungen sowie in Messgeräten, die mit unterschiedlichen Potentialen arbeiten. Seine Fähigkeit, 5kV AC zu isolieren, macht ihn besonders wertvoll in Umgebungen mit erhöhten Sicherheitsanforderungen.
Was bedeutet „AC 5kV“ bei der Durchbruchspannung dieses Optokopplers?
„AC 5kV“ bezieht sich auf die maximale Wechselspannung (AC – Alternating Current), die das Bauteil zwischen seinen isolierten Teilen sicher aushalten kann, ohne dass es zu einem elektrischen Durchschlag oder einer Beschädigung kommt. Diese hohe AC-Spannungsfestigkeit ist entscheidend, um empfindliche Schaltungen vor potenziellen Überspannungen oder Brummeffekten aus dem Netz zu schützen. Es ist wichtig zu beachten, dass diese Angabe sich auf die Isolationsspannung bezieht und nicht auf die Betriebsspannung der einzelnen Komponenten.
Wie beeinflusst die Stromübertragungsrate (CTR) von „>20%“ die Leistung des Optokopplers?
Die Stromübertragungsrate (CTR – Current Transfer Ratio) gibt an, wie effizient das Eingangssignal in ein Ausgangssignal umgewandelt wird. Ein CTR von „>20%“ bedeutet, dass der Ausgangsstrom (am Kollektor des Fototransistors) mindestens 20% des Eingangsstroms (durch die LED) beträgt. Ein höherer CTR-Wert bedeutet, dass weniger Eingangsstrom benötigt wird, um einen bestimmten Ausgangsstrom zu erreichen. Dies kann vorteilhaft sein, um den Stromverbrauch zu reduzieren oder um den Optokoppler mit Logikschaltungen zu betreiben, die nur begrenzte Stromstärken liefern können.
Ist der EL 814 Optokoppler für DC-Anwendungen geeignet, obwohl er eine AC-Spannungsfestigkeit angibt?
Ja, ein Optokoppler, der für eine hohe AC-Spannungsfestigkeit spezifiziert ist, kann auch sicher in DC-Anwendungen (Direct Current) eingesetzt werden. In der Regel ist die DC-Spannungsfestigkeit eines Optokopplers sogar höher als die AC-Spannungsfestigkeit. Die Angabe „AC 5kV“ betont die Fähigkeit des Isolationsmaterials, auch mit wechselnden Spannungen umzugehen, was oft anspruchsvoller ist als die Isolation gegen Gleichspannung. Für die genauen DC-Grenzwerte sollte jedoch immer das spezifische Datenblatt des Herstellers konsultiert werden.
Welche Vorteile bietet das DIP4-Gehäuse im Vergleich zu anderen Gehäuseformen?
Das DIP4-Gehäuse (Dual In-line Package mit 4 Pins) ist ein weit verbreitetes und gut etabliertes Format für bedrahtete Bauteile. Es bietet eine einfache Handhabung und Montage auf Standard-Leiterplatten (PCBs) mittels Durchstecktechnik (Through-Hole Technology). Dies erleichtert die Fertigung, insbesondere für kleinere Stückzahlen oder beim Prototypenbau. Die Pin-Anordnung ist standardisiert und ermöglicht eine einfache Integration in bestehende Schaltungsdesigns. Im Vergleich zu SMD-Gehäusen (Surface Mount Device) ist die Lötbarkeit oft einfacher, und die mechanische Stabilität auf der Platine kann als robuster empfunden werden.
Muss ich spezielle Vorsichtsmaßnahmen treffen, wenn ich mit dem EL 814 arbeite?
Auch wenn der EL 814 für hohe Spannungen ausgelegt ist, ist es ratsam, allgemeine Vorsichtsmaßnahmen im Umgang mit elektronischen Bauteilen und insbesondere mit potenziell hohen Spannungen zu beachten. Stellen Sie sicher, dass die Schaltung während der Entwicklung oder Wartung spannungsfrei ist, bevor Sie Arbeiten vornehmen. Beachten Sie immer die maximal zulässigen Betriebsströme und Spannungen, die im Datenblatt des Herstellers angegeben sind, um eine Beschädigung des Bauteils oder der umliegenden Schaltung zu vermeiden. Achten Sie auf die korrekte Polung der LED (Eingangsseite) und die richtige Beschaltung des Fototransistors (Ausgangsseite).
