EI 66/23 209 – Printtrafo: Präzise Energieversorgung für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige und effiziente Energiequelle für Ihre Schaltungsentwicklungen, Prototypen oder spezialisierten Geräte? Der EI 66/23 209 Printtrafo mit einer Leistung von 36 VA und zwei separaten 9-Volt-Ausgängen, jeweils mit 2 Ampere belastbar, ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine präzise und stabile Spannungsversorgung benötigen. Dieses Bauteil löst das Problem von unzureichender oder instabiler Stromversorgung in anspruchsvollen Elektronikanwendungen.
Unübertroffene Leistung und Flexibilität für Ihre Applikationen
Der EI 66/23 209 Printtrafo übertrifft Standardlösungen durch seine sorgfältige Konstruktion und die optimierte Leistung für eine Vielzahl von Anwendungen. Mit einer Gesamtleistung von 36 VA und der Fähigkeit, zwei unabhängige 9-Volt-Ströme von jeweils bis zu 2 Ampere zu liefern, bietet er eine bemerkenswerte Flexibilität. Dies ermöglicht den gleichzeitigen Betrieb von zwei Verbrauchern mit identischer oder ähnlicher Spannungsanforderung, ohne dass es zu gegenseitigen Beeinflussungen kommt. Die robuste Bauweise und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Zuverlässigkeit, selbst unter Dauerbelastung.
Technische Überlegenheit und präzise Spezifikationen
Dieser Printtrafo zeichnet sich durch seine herausragenden technischen Merkmale aus, die ihn zu einer erstklassigen Wahl für professionelle Einsätze machen:
- Hohe Leistungsdichte: Mit 36 VA bietet der Trafo eine hohe Leistung in einem kompakten Format, ideal für platzkritische Designs.
- Doppelter 9-Volt-Ausgang: Zwei unabhängige 9-Volt-Ausgänge mit jeweils 2 Ampere ermöglichen die Versorgung mehrerer Schaltungsteile oder Geräte.
- Geringe Leerlaufverluste: Optimiertes Kernmaterial und Wicklungsdesign minimieren Energieverluste im Leerlauf, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt.
- Robuste Konstruktion: Die EI-Kernform ist bekannt für ihre mechanische Stabilität und geringe magnetische Streuung. Die Wicklungen sind sorgfältig isoliert und gegen Umwelteinflüsse geschützt.
- Präzise Spannungsregelung: Im Zusammenspiel mit geeigneten nachgeschalteten Reglern wird eine stabile Ausgangsspannung auch bei schwankender Eingangsspannung oder Lastwechseln erreicht.
- Printmontage: Die Pin-Konfiguration ist speziell für die direkte Montage auf Leiterplatten (Print) ausgelegt, was eine sichere und platzsparende Integration in Ihre Schaltungen ermöglicht.
- Niedrige elektromagnetische Einstreuungen: Das EI-Kernsdesign minimiert die Abstrahlung von elektromagnetischen Feldern, was besonders in empfindlichen elektronischen Umgebungen von Vorteil ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der EI 66/23 209 Printtrafo ist prädestiniert für eine Vielzahl von anspruchsvollen elektronischen Anwendungen:
- Stromversorgungen für Audio- und Hifi-Geräte: Die stabile 9-Volt-Versorgung eignet sich hervorragend für Vorverstärker, Kopfhörerverstärker und Signalprozessoren.
- Entwicklungsboards und Prototyping: Bietet eine zuverlässige und flexible Energiequelle für komplexe Schaltungen und experimentelle Aufbauten.
- Industrielle Steuerungen und Automatisierung: Einsatz in Geräten, die eine konstante und zuverlässige Spannungsversorgung für Sensoren, Aktoren und Steuerungslogik benötigen.
- Beleuchtungssysteme: Ansteuerung von LED-Treibern oder anderen Niedervolt-Beleuchtungskomponenten.
- Mess- und Prüfgeräte: Gewährleistet die präzise Funktionsweise empfindlicher Messinstrumente.
- Labornetzteile: Als Kernkomponente für den Aufbau selbstgebauter Labornetzteile mit stabilen Ausgangsspannungen.
Detaillierte Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EI 66/23 209 |
| Typ | Printtrafo |
| Nennleistung | 36 VA |
| Primärspannung | (Herstellerangabe erforderlich, typischerweise 230V AC oder 115V AC) |
| Sekundärspannung | 2 x 9 V AC |
| Max. Strom pro Sekundärwicklung | 2 A |

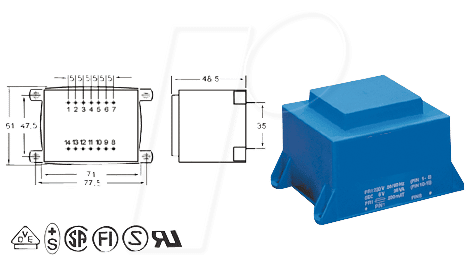

| Abmessungen Kern (ca.) | 66 mm x 55 mm x 35 mm (HxBxT), Kernlänge ca. 23 mm |
| Anschlussart | Printkontakte (Lötfahnen) |
| Befestigungsabstand (RM) | 35 mm |
| Isolationsklasse | (Herstellerangabe erforderlich, typischerweise Klasse B oder F) |
| Einsatztemperatur | (Herstellerangabe erforderlich, typischerweise -20°C bis +85°C) |
| Schutzart | Offene Bauweise (Isolierung der Wicklungen) |
| Zulassungen | (Herstellerangabe erforderlich, z.B. CE, VDE) |
Häufig gestellte Fragen zu EI 66/23 209 – Printtrafo, 36 VA, 2x 9 V, 2x 2 A, RM 35 mm
Kann der EI 66/23 209 Printtrafo auch für andere Spannungen als 9 V verwendet werden?
Nein, dieser spezifische Printtrafo ist für eine Ausgangsspannung von exakt 2 x 9 V AC ausgelegt. Für andere Spannungsanforderungen müssten Sie Modelle mit entsprechenden Spezifikationen wählen.
Welche Primärspannung ist für diesen Trafo vorgesehen?
Die Primärspannung ist eine wichtige Spezifikation, die vom Hersteller vorgegeben wird. Typischerweise sind solche Transformatoren für 230 V AC oder 115 V AC ausgelegt. Bitte prüfen Sie die genauen Angaben auf dem Produktetikett oder im Datenblatt des Herstellers.
Wie wird der Trafo auf der Leiterplatte befestigt?
Der EI 66/23 209 ist als Printtrafo konzipiert. Dies bedeutet, dass er über Pin-Kontakte (Lötfahnen) direkt auf die Leiterplatte gesteckt und dort verlötet wird. Der Befestigungsrastermaß (RM) von 35 mm gibt den Abstand der Befestigungspunkte auf der Platine an.
Ist dieser Trafo für den Dauerbetrieb geeignet?
Ja, der EI 66/23 209 ist für den Dauerbetrieb konzipiert, sofern die angegebene Nennleistung von 36 VA nicht überschritten wird und eine ausreichende Belüftung der umliegenden Elektronikkomponenten gewährleistet ist. Die robuste Bauweise und die hochwertigen Materialien unterstützen eine lange Lebensdauer auch unter Dauerlast.
Was bedeutet „VA“ bei der Leistungsangabe?
„VA“ steht für Voltampere und ist die Scheinleistung, die ein Transformator liefern kann. Sie ist das Produkt aus der Ausgangsspannung und dem Ausgangsstrom. Im Gegensatz zur reinen Wirkleistung (Watt) berücksichtigt VA auch die Blindleistung, die in induktiven und kapazitiven Lasten auftritt. Für Transformatoren ist VA die gebräuchlichere Angabe.
Welche Nachschaltungen sind empfehlenswert, um stabile Gleichspannungen zu erhalten?
Um aus den AC-Ausgangsspannungen des Trafos stabile Gleichspannungen zu gewinnen, werden in der Regel ein Brückengleichrichter, Glättungskondensatoren und Spannungsregler (z.B. Festspannungsregler wie die LM78xx-Serie für positive Spannungen oder LM79xx für negative Spannungen) eingesetzt. Die Auswahl hängt von den spezifischen Anforderungen der nachgeschalteten Schaltung ab.
Kann ich die beiden 9V-Ausgänge parallel schalten, um mehr Strom zu erhalten?
Das parallele Schalten von Sekundärwicklungen eines Trafos ist nur unter ganz bestimmten Bedingungen und mit speziellen Trafos (z.B. mit gleicher Wicklungsanzahl und identischem Innenwiderstand) empfehlenswert. Bei diesem Modell mit zwei separaten Wicklungen ist davon abzuraten, da es zu unerwünschten Stromverteilungen und Überlastungen kommen kann. Es ist besser, die Ausgänge getrennt zu nutzen oder einen Trafo mit einer höheren Strombelastbarkeit pro Wicklung zu wählen.
