EI 60/25,5 212 – Printtrafo, 25 VA, 2x 12 V, RM 32,5 mm: Präzise Stromversorgung für anspruchsvolle Elektronikprojekte
Suchen Sie eine zuverlässige und kompakte Lösung zur Spannungsanpassung in Ihren Elektronikprojekten? Der EI 60/25,5 212 Printtrafo mit einer Leistung von 25 VA und zwei Ausgangswicklungen von je 12 V ist die ideale Komponente für Entwickler, Hobbyisten und Ingenieure, die eine präzise und stabile Stromversorgung für ihre Schaltungen benötigen. Dieser Printtransformator eignet sich hervorragend für den Einsatz in Steuerungen, Labornetzteilen, Audioverstärkern oder anderen Geräten, die eine symmetrische oder doppelte Niederspannung erfordern und wo Platz eine entscheidende Rolle spielt.
Warum der EI 60/25,5 212 die überlegene Wahl ist
Im Vergleich zu marktüblichen Transformatoren zeichnet sich der EI 60/25,5 212 durch seine herausragende Effizienz, seine kompakte Bauform und seine hohe Zuverlässigkeit aus. Die präzise gefertigten Wicklungen und der optimierte Kernaufbau minimieren Energieverluste und garantieren eine konstante Ausgangsspannung, selbst unter Lastschwankungen. Dies schützt empfindliche Bauteile und gewährleistet eine störungsfreie Funktion Ihrer elektronischen Systeme. Die Montage auf Leiterplatten (Printmontage) vereinfacht den Einbau und reduziert Verkabelungsaufwand und Fehlerquellen, was ihn zu einer effizienten und kostengünstigen Lösung für Serienfertigungen macht.
Konstruktive Vorteile und Materialgüte
Der EI 60/25,5 212 Printtrafo ist auf Langlebigkeit und maximale Leistung ausgelegt. Sein Kern besteht aus hochwertigem, kaltrohgeprägtem Elektrolytblech (typischerweise einer M-Qualität wie M1-M4), welches eine geringe Verlustleistung und eine hohe magnetische Flussdichte ermöglicht. Die Primär- und Sekundärwicklungen werden aus emailliertem Kupferlackdraht gefertigt, der eine exzellente elektrische Leitfähigkeit und eine hohe Temperaturbeständigkeit aufweist. Die Wicklungen sind sorgfältig isoliert und vakuumgetränkt, um Vibrationen zu minimieren und die elektrische Sicherheit sowie die Wärmeableitung zu optimieren. Die Konstruktion nach Schutzart IP00 ist für den Einbau in geschlossene Gehäuse konzipiert, um Schutz vor mechanischer Beschädigung und Berührung zu gewährleisten.
Anwendungsgebiete und Einsatzmöglichkeiten
Der vielseitige EI 60/25,5 212 Printtrafo findet in einer breiten Palette von elektronischen Anwendungen seinen Einsatz:
- Steuerungs- und Automatisierungstechnik: Zur Versorgung von Relais, Sensoren und Mikrocontrollern in industriellen Steuerungssystemen.
- Labor- und Messtechnik: Als Spannungsquelle für Labornetzteile, Oszilloskope und Messgeräte, die eine präzise und stabile Spannung benötigen.
- Audioverstärker und Hi-Fi-Anlagen: Zur Erzeugung der benötigten Hilfsspannungen für Vor- und Endstufen.
- Medizintechnik: In Geräten, bei denen eine hohe Zuverlässigkeit und Sicherheit unerlässlich sind.
- Beleuchtungstechnik: Zur Ansteuerung von Niedervolt-Halogen- oder LED-Lampen.
- Modellbau: Für komplexe Schaltungen und Beleuchtungssysteme in detailreichen Modellen.
Technische Spezifikationen im Detail
Die präzisen Abmessungen und elektrischen Kenndaten des EI 60/25,5 212 Printtransformators stellen sicher, dass er exakt in die vorgegebenen Einbauräume passt und die erforderlichen Leistungsparameter zuverlässig liefert.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EI 60/25,5 212 |
| Nennleistung (VA) | 25 VA |
| Primärspannung (V AC) | Netzspannung (z.B. 230V AC, je nach Ausführung) |
| Sekundärspannungen (V AC) | 2 x 12 V AC |
| Ausführung | Printtrafo (Printmontage auf Leiterplatte) |
| Kernform | EI (Schachtelkern) |

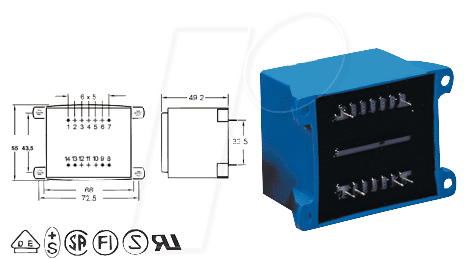

| Abstand der Fußpunkte (RM) | 32,5 mm |
| Abmessungen des Kerns | Ca. 60 x 25,5 mm (entsprechend der Modellbezeichnung) |
| Isolation | Hohe Isolationsfestigkeit, vakuumgetränkt |
| Betriebstemperatur | Geeignet für Standard-Umgebungstemperaturen in Elektronikgehäusen (typisch -20°C bis +85°C) |
| Normenkonformität | Erfüllt relevante Sicherheits- und Qualitätsstandards (z.B. VDE, UL je nach Herstellerzertifizierung) |
Haltbarkeit und Zuverlässigkeit
Die Langlebigkeit des EI 60/25,5 212 ist ein entscheidendes Kriterium für seine Auswahl. Die sorgfältige Auswahl der Materialien und die präzise Fertigung nach strengen Qualitätskontrollen garantieren eine hohe Betriebssicherheit und eine Lebensdauer, die weit über die von einfacheren Transformatoren hinausgeht. Die Vakuumtränkung der Wicklungen schützt nicht nur vor mechanischen Einwirkungen und Feuchtigkeit, sondern verbessert auch die Wärmeableitung, was zu einer geringeren thermischen Belastung und somit zu einer längeren Lebensdauer der Isolation und der Kupferlackdrähte führt. Dies reduziert das Risiko von Ausfällen und sorgt für eine durchgängige Funktionalität Ihrer Geräte.
Häufig gestellte Fragen zu EI 60/25,5 212 – Printtrafo, 25 VA, 2x 12 V, RM 32,5 mm
Was bedeutet die Bezeichnung EI 60/25,5?
Die Bezeichnung EI bezieht sich auf die Form des Eisenkerns, die einer gestapelten Struktur aus den Buchstaben E und I ähnelt. Die Zahlen 60 und 25,5 geben die ungefähren Abmessungen des Kerns in Millimetern an, üblicherweise die Breite und die Höhe des E-Teils oder die Länge der Schenkel.
Ist dieser Trafo für den Dauerbetrieb geeignet?
Ja, der EI 60/25,5 212 ist für den Dauerbetrieb konzipiert, vorausgesetzt, die angegebene Nennleistung von 25 VA wird nicht überschritten und eine ausreichende Belüftung des Einbauortes ist gegeben. Die hochwertige Materialauswahl und die sorgfältige Konstruktion gewährleisten eine hohe thermische Belastbarkeit und Zuverlässigkeit im Dauerbetrieb.
Welche Primärspannungen sind verfügbar?
Die Primärspannung variiert je nach Hersteller und regionaler Verfügbarkeit. Üblicherweise ist dieser Trafo für die in Europa gängige Netzspannung von 230 V AC ausgelegt. Es ist jedoch ratsam, die genaue Spezifikation des spezifischen Produkts zu überprüfen, da auch andere Primärspannungen (z.B. 240 V AC oder unterschiedliche Kombinationswicklungen für verschiedene Netzspannungen) möglich sein können.
Wie wird der Trafo auf der Leiterplatte montiert?
Der EI 60/25,5 212 ist als Printtrafo konzipiert, was bedeutet, dass er über Lötösen oder Pins direkt auf eine Leiterplatte montiert wird. Dies ermöglicht eine platzsparende und sichere Verbindung, die mechanischen Belastungen standhält und den Verdrahtungsaufwand reduziert.
Kann ich mit den 2x 12 V AC eine einzelne 24 V DC Versorgung erzeugen?
Ja, indem Sie die beiden 12 V AC Ausgänge in Serie schalten und anschließend gleichrichten und glätten, können Sie eine ungefähre 24 V DC Versorgung erhalten. Beachten Sie dabei, dass die tatsächliche DC-Spannung höher sein kann und von der Qualität der Gleichrichterschaltung und der Glättung abhängt.
Welche maximalen Umgebungstemperaturen darf der Trafo aushalten?
Die genauen Grenzwerte für die Umgebungstemperatur sollten dem Datenblatt des Herstellers entnommen werden. Generell sind Trafos dieser Bauart jedoch für einen weiten Temperaturbereich von etwa -20°C bis +85°C ausgelegt, was typische Anforderungen für Elektronikgehäuse abdeckt.
