EI 60/25,5 115 – Printtrafo: Zuverlässige Stromwandlung für anspruchsvolle Elektronikanwendungen
Suchen Sie eine hochzuverlässige Lösung zur galvanischen Trennung und Spannungsumwandlung in Ihrer Platinenbestückung? Der EI 60/25,5 115 Printtrafo ist die präzise Antwort für Entwickler und Ingenieure, die eine stabile und sichere Stromversorgung für ihre elektronischen Schaltungen benötigen. Insbesondere in Bereichen, wo Normenkonformität und Langlebigkeit oberste Priorität haben, etabliert sich dieser Trafo als unverzichtbares Bauteil.
Maximale Leistung und Effizienz für Ihre Elektronikprojekte
Der EI 60/25,5 115 Printtrafo zeichnet sich durch seine herausragenden Leistungswerte und seine robuste Bauweise aus. Mit einer Scheinleistung von 25 VA und einer Ausgangsspannung von 15 V liefert er die benötigte Energie für eine Vielzahl von Anwendungen, von industriellen Steuerungen bis hin zu professionellen Audio- und Videoanlagen. Der geringe Leerlaufverlust und der hohe Wirkungsgrad sorgen für eine effiziente Energienutzung und minimieren die Wärmeentwicklung, was für die Langlebigkeit Ihrer Geräte entscheidend ist.
Überlegene Konstruktion und Materialqualität
Im Gegensatz zu einfacheren Transformatoren setzt der EI 60/25,5 115 auf eine bewährte EI-Kerngeometrie. Diese Form optimiert die magnetische Kopplung und minimiert Streuverluste, was zu einer gesteigerten Effizienz und einer reduzierten elektromagnetischen Interferenz führt. Die Primär- und Sekundärwicklungen sind aus hochwertigem Kupferdraht gefertigt, der für seine exzellente Leitfähigkeit und thermische Belastbarkeit bekannt ist. Die Wicklung ist sorgfältig isoliert und mit Schutzlack versiegelt, um eine hohe Durchschlagsfestigkeit und Resistenz gegenüber Umwelteinflüssen wie Feuchtigkeit und Staub zu gewährleisten.
Sicherheit und Zuverlässigkeit im Fokus
Galvanische Trennung ist ein kritischer Sicherheitsaspekt in vielen elektronischen Systemen. Der EI 60/25,5 115 Printtrafo bietet diese essentielle Trennung zwischen Primär- und Sekundärseite, wodurch das Risiko von gefährlichen Überschlägen oder Stromschlägen minimiert wird. Dies ist besonders wichtig in Anwendungen, bei denen Benutzer direkten Kontakt mit elektrischen Komponenten haben könnten oder wo Netzstörungen minimiert werden müssen. Die Einhaltung relevanter Normen und Sicherheitsstandards ist bei der Entwicklung dieses Trafos ein zentraler Punkt, um eine maximale Betriebssicherheit zu garantieren.
Präzise Abmessungen für die Platinenintegration

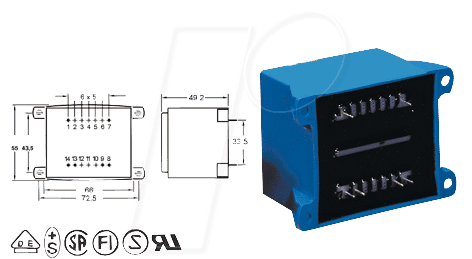

Mit einem Rastermaß (RM) von 32,5 mm ist dieser Printtrafo ideal für die Montage auf Standardplatinen konzipiert. Die kompakte Bauform mit den Abmessungen 60/25,5 mm (Breite/Höhe des EI-Kerns) ermöglicht eine platzsparende Integration in Geräte und Systeme, selbst bei beengten Platzverhältnissen. Die Anschlussdrähte sind so dimensioniert, dass sie eine einfache und sichere Lötverbindung auf der Platine ermöglichen, was den Montageprozess vereinfacht und die Zuverlässigkeit der elektrischen Verbindungen erhöht.
Vorteile des EI 60/25,5 115 Printtrafos
- Hohe Effizienz: Minimale Energieverluste durch optimierte EI-Kerngeometrie und hochwertige Wicklungsmaterialien.
- Galvanische Trennung: Erhöhte Sicherheit durch vollständige elektrische Trennung zwischen Netz- und Sekundärspannung.
- Stabile Ausgangsspannung: Konstante 15 V Ausgangsspannung, ideal für empfindliche Elektronikkomponenten.
- Kompakte Bauweise: Platzsparende Integration auf Leiterplatten dank definierter Abmessungen und Rastermaß.
- Robuste Konstruktion: Langlebigkeit durch hochwertige Materialien und schützende Versiegelung.
- Geringe Wärmeentwicklung: Reduziert die Belastung für umliegende Bauteile und erhöht die Systemstabilität.
- Breites Anwendungsspektrum: Geeignet für diverse industrielle, Audio-, Video- und Messtechnik-Anwendungen.
- Einfache Montage: Optimiert für direkte Lötmontage auf PCBs.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EI 60/25,5 115 |
| Typ | Printtrafo |
| Scheinleistung (VA) | 25 |
| Ausgangsspannung (V) | 15 |
| Rastermaß (RM) (mm) | 32,5 |
| Kerneinsatz | EI-Kern (optimierte Form für geringe Streuverluste) |
| Wicklungsmaterial | Hochreiner Kupferdraht |
| Isolationsmaterial | Hochwertige Emaille-Isolierung, Schutzlackierung |
| Betriebstemperatur (geschätzt) | Geeignet für Standard-Elektronik-Umgebungen (-25°C bis +85°C) |
| Sicherheitsmerkmale | Galvanische Trennung, Schutz gegen Überschlag |
| Primärspannung (typisch) | 230V AC (oder spezifische Variante nach Bestellung) |
| Sekundärstrom (berechnet) | ca. 1,67 A bei 15V (25 VA / 15 V) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der EI 60/25,5 115 Printtrafo findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und -fertigung. Seine Fähigkeit, eine stabile und sichere Stromversorgung zu gewährleisten, macht ihn zur idealen Wahl für:
- Industrielle Steuerungen: Stromversorgung für Sensoren, Aktoren und Steuereinheiten in Automatisierungsanlagen.
- Audio- und Videotechnik: Speziell in professionellen Geräten, wo eine saubere und stabile Stromversorgung für optimale Klang- und Bildqualität unerlässlich ist.
- Medizintechnik: In Geräten, bei denen höchste Sicherheitsstandards und galvanische Trennung gefordert sind.
- Messtechnik: Für präzise Messinstrumente, die eine störungsfreie Stromversorgung benötigen.
- Sicherheitstechnik: Stromversorgung für Alarmanlagen, Kamerasysteme und Zutrittskontrollsysteme.
- Modellbau und Hobbyelektronik: Für fortgeschrittene Projekte, die eine zuverlässige Stromwandlung erfordern.
Häufig gestellte Fragen zu EI 60/25,5 115 – Printtrafo, 25 VA, 15 V, RM 32,5 mm
Was bedeutet „EI 60/25,5 115“?
Die Bezeichnung „EI 60/25,5 115“ bezieht sich auf die Kerngeometrie und Abmessungen des Trafos. „EI“ steht für die charakteristische Form des Eisenkerns. Die Zahlen 60 und 25,5 geben typischerweise die Abmessungen des Kerns in Millimetern an (oft Breite und Höhe des Eisenpakets), während die 115 eine interne Kennzeichnung oder Leistungsklasse darstellen kann. Das Rastermaß von 32,5 mm gibt den Abstand der Anschlussdrähte an, wichtig für die Platinenbestückung.
Ist dieser Printtrafo für den Dauerbetrieb geeignet?
Ja, der EI 60/25,5 115 Printtrafo ist für den Dauerbetrieb unter Einhaltung der spezifizierten Betriebsbedingungen konzipiert. Seine robuste Konstruktion und die Auswahl hochwertiger Materialien gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit auch bei kontinuierlicher Belastung.
Welche Primärspannungen sind verfügbar?
Standardmäßig ist dieser Printtrafo für die gängige Netzspannung von 230V AC ausgelegt. Es können jedoch je nach Hersteller und Serie auch Varianten für andere Primärspannungen (z.B. 115V AC) verfügbar sein. Bitte überprüfen Sie die spezifischen Produktdetails oder kontaktieren Sie uns für abweichende Anforderungen.
Wie wird der Trafo auf der Leiterplatte befestigt?
Der EI 60/25,5 115 ist ein Printtrafo, was bedeutet, dass er direkt auf die Leiterplatte (PCB) gelötet wird. Die Anschlussdrähte sind so konzipiert, dass sie durch die vorgebohrten Löcher der Platine geführt und dort verlötet werden, um eine mechanisch stabile und elektrisch leitende Verbindung herzustellen.
Was ist der Vorteil der galvanischen Trennung?
Die galvanische Trennung trennt die Primär- und Sekundärseite elektrisch voneinander. Dies bedeutet, dass kein direkter elektrischer Pfad zwischen Netzspannung und der Ausgangsspannung existiert. Der Vorteil liegt in der signifikanten Erhöhung der Sicherheit: Das Risiko eines gefährlichen Stromschlags für den Benutzer wird reduziert, und es werden unerwünschte Erd- oder Masseschleifen sowie Störungen vom Stromnetz vermieden.
Kann dieser Trafo für höhere Ausgangsspannungen verwendet werden?
Nein, dieser spezifische Trafo ist mit einer festen Ausgangsspannung von 15V AC spezifiziert. Für andere Ausgangsspannungen müssten Sie ein entsprechend anders dimensioniertes Trafomodell wählen, da die Wicklungsanzahl der Sekundärseite die Ausgangsspannung bestimmt.
Welche Umgebungstemperaturen sind zulässig?
Obwohl keine exakten Grenzwerte für die Umgebungstemperatur direkt aufgeführt sind, ist dieser Printtrafo für den Einsatz in typischen elektronischen Umgebungen konzipiert. Die Langlebigkeit und Zuverlässigkeit sind für einen Bereich von etwa -25°C bis +85°C optimiert. Eine gute Belüftung des Geräts, in dem der Trafo verbaut ist, trägt zur Aufrechterhaltung optimaler Betriebstemperaturen bei.
