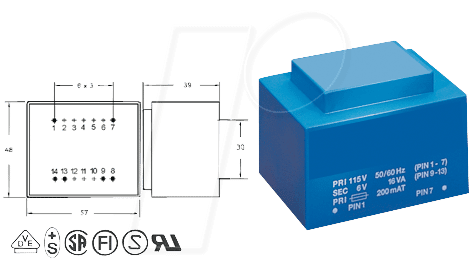

EI 54/18,8 118 – Printtrafo: Präzise Stromversorgung für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige und präzise Stromversorgung für Ihre elektronischen Schaltungen, bei denen herkömmliche Adapter an ihre Grenzen stoßen? Der EI 54/18,8 118 Printtrafo mit 16 VA Leistung, 18 V Ausgangsspannung und 888 mA Stromstärke ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die höchste Anforderungen an Stabilität und Effizienz stellen. Er löst das Problem der exakten Spannungsanpassung in kompakten Bauformen, wo Platz und Performance gleichermaßen entscheidend sind.
Maximale Leistung und Effizienz für Ihre Anwendungen
Der EI 54/18,8 118 Printtrafo zeichnet sich durch seine herausragende Effizienz und seine robuste Bauweise aus, die ihn von Standard-Netzteilen abhebt. Seine spezifische Auslegung mit einer Nennleistung von 16 VA und einer Sekundärspannung von 18 V bei einem maximalen Ausgangsstrom von 888 mA ermöglicht eine stabile und verlustarme Energieversorgung für eine Vielzahl von elektronischen Geräten. Der geringe Leerlaufverbrauch und die hohe Energieeffizienz tragen zur Reduzierung von Betriebskosten und zur Langlebigkeit Ihrer Schaltungen bei.
Vorteile des EI 54/18,8 118 Printtrafos
- Kompaktes Design für Printmontage: Mit einem Rastermaß von 30 mm und seiner EI-Kern-Bauform ist dieser Printtrafo optimal für die direkte Bestückung auf Leiterplatten konzipiert. Dies spart Platz und vereinfacht den Montageprozess erheblich, was ihn ideal für geräteinterne Stromversorgungen macht.
- Hohe Regelgüte und Spannungsstabilität: Die Konstruktion des Trafos gewährleistet eine konstant stabile Ausgangsspannung, auch unter wechselnden Lastbedingungen. Dies ist entscheidend für empfindliche elektronische Komponenten, die präzise und ungestörte Energie benötigen.
- Zuverlässige Leistungswerte: Die spezifizierten 16 VA, 18 V und 888 mA sind garantierte Werte, die Ihnen die Sicherheit geben, Ihre Schaltungen zuverlässig mit der benötigten Energie zu versorgen, ohne Überlastung oder Leistungseinbußen befürchten zu müssen.
- Geringe Wärmeentwicklung: Durch die optimierte Wicklungstechnologie und den hochwertigen EI-Kern wird die Wärmeentwicklung auf ein Minimum reduziert. Dies erhöht die Sicherheit, verlängert die Lebensdauer des Trafos und minimiert den Einfluss auf umliegende Bauteile.
- Vielseitige Einsatzmöglichkeiten: Ob in Industrieanwendungen, Messtechnik, Steuerungstechnik oder anspruchsvollen Hobbyprojekten – dieser Printtrafo ist für jede Anwendung geeignet, die eine stabile und präzise Gleichspannung nach vorgeschalteter Gleichrichtung benötigt.
- Robuste und langlebige Konstruktion: Gefertigt aus hochwertigen Materialien und gemäß strengen Qualitätsstandards, bietet dieser Trafo eine herausragende Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Qualitätsmerkmale
Der EI 54/18,8 118 Printtrafo repräsentiert Spitzenqualität in der Leistungselektronik. Seine sorgfältige Konstruktion und die Auswahl erstklassiger Materialien stellen sicher, dass er die Anforderungen moderner elektronischer Systeme nicht nur erfüllt, sondern übertrifft. Die Kernform EI 54/18,8 118 steht für eine bewährte und effiziente Bauweise, die für ihre geringen Streuverluste und hohe Energieumwandlung bekannt ist.
Das Rastermaß von 30 mm ist ein entscheidendes Merkmal für die Integration in Standard-Leiterplattenlayouts, was Entwicklern eine hohe Flexibilität bei der Schaltungsgestaltung ermöglicht. Die primäre und sekundäre Wicklung ist für maximale Effizienz und minimale Impedanz ausgelegt, was zu einer stabilen Ausgangsspannung von 18 V führt, die auch bei einer Last von bis zu 888 mA aufrechterhalten wird. Die Nennleistung von 16 VA gibt die maximale Dauerleistung an, die der Trafo sicher abgeben kann, was eine sorgfältige Dimensionierung Ihrer Schaltung ermöglicht.
Die thermische Belastbarkeit ist durch die hochwertige Isolierung der Wicklungen und die Konstruktion des Kerns gewährleistet, was eine zuverlässige Funktion über lange Betriebszeiten sicherstellt. Die Auswahl des Kupfermaterials für die Wicklungen minimiert den ohmschen Widerstand und somit Leistungsverluste. Die Imprägnierung der Wicklungen schützt vor Umwelteinflüssen und mechanischer Beanspruchung.
| Eigenschaft | Detail |
|---|---|
| Produktbezeichnung | EI 54/18,8 118 Printtrafo |
| Nennleistung (VA) | 16 VA |
| Ausgangsspannung (V) | 18 V |
| Maximaler Ausgangsstrom (mA) | 888 mA |
| Rastermaß (mm) | 30 mm |
| Kernform | EI 54/18,8 118 |
| Montageart | Printmontage |
| Isolationsklasse | Hochwertige thermische Isolierung, geeignet für Standard-Betriebstemperaturen. |
| Wicklungsmaterial | Reines Kupfer für optimale Leitfähigkeit und geringe Verluste. |
| Anwendungsbereiche | Industrielle Steuerungen, Messtechnik, Labornetzteile, Sicherheitstechnik, Audioanwendungen, Stromversorgungen für integrierte Schaltungen. |
Präzision und Zuverlässigkeit in der Anwendung
Die Wahl des richtigen Trafos ist entscheidend für die Funktionalität und Langlebigkeit Ihrer elektronischen Geräte. Der EI 54/18,8 118 Printtrafo mit seinen exakten Spezifikationen und seiner durchdachten Konstruktion bietet eine überlegene Lösung gegenüber unspezifizierten oder minderwertigen Komponenten. Seine Fähigkeit, eine konstante und saubere Versorgungsspannung zu liefern, schützt Ihre empfindlichen Bauteile vor Überspannungsschäden und instabilen Betriebsbedingungen, die zu Fehlfunktionen oder vorzeitigem Ausfall führen können.
Die kompakte Bauform und das Rastermaß von 30 mm ermöglichen eine nahtlose Integration in bestehende oder neue Leiterplattendesigns. Dies ist besonders vorteilhaft in der Kleinserienfertigung oder bei der Entwicklung von Prototypen, wo Effizienz in Bezug auf Platz und Entwicklungszeit von großer Bedeutung ist. Die thermischen Eigenschaften sind optimiert, um eine Überhitzung auch bei Dauerbetrieb zu vermeiden, was die Betriebssicherheit erhöht und die Notwendigkeit zusätzlicher Kühlmaßnahmen reduziert.
Die Verwendung von EI-Kernen ist ein etabliertes Verfahren in der Transformatorentechnologie, das für seine Robustheit, Effizienz und Kosteneffizienz bekannt ist. Die spezifische Größe und Dimensionierung des EI 54/18,8 118 Kerns ist auf die angegebene Leistung von 16 VA und die Spannungs- bzw. Stromwerte abgestimmt, um eine optimale Auslastung und minimale Verluste zu gewährleisten.
Häufig gestellte Fragen zu EI 54/18,8 118 – Printtrafo, 16 VA, 18 V, 888 mA, RM 30 mm
Welche Art von Ausgangsgleichspannung kann nach der Gleichrichtung erwartet werden?
Nach der Gleichrichtung der 18 V Wechselspannung des Trafos können Sie je nach verwendetem Gleichrichterschaltung (z.B. Halbwellen-, Brückengleichrichter) eine pulsierende Gleichspannung erwarten. Mit einem Brückengleichrichter und einer nachgeschalteten Glättung (z.B. Kondensator) erreichen Sie eine annähernd stabile Gleichspannung, die leicht unterhalb von 18 V liegen kann, abhängig von der Last und dem Innenwiderstand des Trafos.
Ist dieser Printtrafo für den Dauerbetrieb geeignet?
Ja, der EI 54/18,8 118 Printtrafo ist für den Dauerbetrieb ausgelegt, vorausgesetzt, die angegebene Nennleistung von 16 VA wird nicht dauerhaft überschritten und die Umgebungsbedingungen (Temperatur) liegen im spezifizierten Bereich. Die hochwertige Isolierung und die Konstruktion des Trafos sind auf eine zuverlässige Leistung über lange Betriebszeiten optimiert.
Kann der EI 54/18,8 118 Printtrafo auch für höhere Ströme verwendet werden, wenn die Spannung reduziert wird?
Die Nennleistung von 16 VA ist das entscheidende Kriterium, das sich aus Spannung und Strom multipliziert (P = U I). Wenn Sie die Ausgangsspannung reduzieren, könnten Sie theoretisch einen höheren Strom ziehen, solange die resultierende Leistung 16 VA nicht überschreitet. Es ist jedoch wichtig zu beachten, dass die Effizienz und die thermische Belastung des Trafos bei stark abweichenden Spannungs- und Stromverhältnissen geprüft werden müssen. Die 888 mA sind der empfohlene maximale Dauerstrom bei 18 V.
Welche Art von Gleichrichtungsschaltungen sind für diesen Trafo am besten geeignet?
Für die meisten Anwendungen, die eine stabile Gleichspannung benötigen, ist eine nachgeschaltete Brückengleichrichterschaltung (z.B. mit vier Dioden) die bevorzugte Wahl. Diese wandelt die Wechselspannung effizient in eine pulsierende Gleichspannung um, die dann mit einem Elektrolytkondensator geglättet werden kann. Die genaue Wahl der Dioden und des Kondensators hängt von den spezifischen Anforderungen der nachgeschalteten Schaltung ab.
Was bedeutet das Rastermaß von 30 mm konkret für die Anwendung?
Das Rastermaß von 30 mm gibt den Abstand zwischen den Befestigungslöchern bzw. den Anschlusspins auf der Leiterplatte an. Dieses Maß ist ein Standard in der Elektronikfertigung und ermöglicht eine einfache und sichere Montage auf gängigen Leiterplatten. Es vereinfacht das Design von Leiterplattenträgern und automatisierten Bestückungsanlagen.
Kann der Trafo auch für andere Primärspannungen verwendet werden, falls mein Netz anliegt?
Die angegebene Spezifikation bezieht sich auf einen Trafo mit einer bestimmten Primärwicklung für eine bestimmte Netzspannung (in Europa typischerweise 230V AC). Ohne weitere Informationen zur Primärwicklung ist davon auszugehen, dass dieser Trafo für die Standard-Netzspannung ausgelegt ist. Eine Verwendung an abweichenden Primärspannungen ist ohne entsprechende Spezifikation nicht empfohlen und kann zu Schäden am Trafo führen.
Was ist der Unterschied zwischen diesem EI-Printtrafo und einem Ringkerntransformator?
EI-Printtransformatoren sind in der Regel kompakter und einfacher auf Leiterplatten zu montieren, was sie ideal für platzbeschränkte Anwendungen macht. Ringkerntransformatoren bieten oft eine höhere Effizienz, geringere Streufelder und sind leistungsfähiger für höhere Leistungen, sind aber meist größer, teurer und nicht direkt für Printmontage geeignet. Die EI-Form ist ein guter Kompromiss zwischen Leistung, Kosten und Platzbedarf.
