Zuverlässige Spannungsversorgung für anspruchsvolle Elektronikprojekte: Der EI 54/18,8 112 Printtrafo
Sie suchen eine präzise und stabile Stromquelle für Ihre Schaltungsentwicklungen oder professionellen Anwendungen? Der EI 54/18,8 112 Printtrafo mit einer Leistung von 16 VA und einer Sekundärspannung von 12 V bei 1333 mA ist die ideale Lösung für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die auf eine zuverlässige und verlustarme Energieumwandlung angewiesen sind. Dieser Printtransformator ist speziell dafür konzipiert, eine gleichbleibend hohe Leistung zu liefern und unerwünschte Störgrößen zu minimieren, was ihn zu einer überlegenen Wahl gegenüber generischen Netzteilen macht.
Herausragende Leistung und Präzision
Der EI 54/18,8 112 Printtrafo zeichnet sich durch seine exzellente Spannungsregelung und hohe Effizienz aus. Mit einer Nennleistung von 16 VA und einer präzisen Ausgangsspannung von 12 V bei einem Ausgangsstrom von 1333 mA (entspricht 1,333 A) bietet er genügend Reserven für eine Vielzahl von Anwendungen. Die Verwendung hochwertiger Materialien und eine sorgfältige Fertigung garantieren eine geringe Leerlaufverlustleistung und einen niedrigen Innenwiderstand, was zu einer stabilen Spannungsversorgung auch unter Last führt.
Technische Überlegenheit für Ihre Schaltungen
Im Gegensatz zu minderwertigen Transformatoren, die oft unter hoher Belastung einbrechen oder unerwünschte Oberwellen erzeugen, setzt der EI 54/18,8 112 auf bewährte Transformatortechnik. Die EI-Bauform sorgt für eine optimale Magnetfeldkopplung und minimiert Streuinduktivitäten. Dies führt zu einer verbesserten Effizienz und reduziert die elektromagnetische Abstrahlung, was besonders in empfindlichen Schaltungen von Vorteil ist. Der RM 30 mm Achsabstand der Lötanschlüsse ermöglicht eine einfache und sichere Integration in gängige Leiterplattendesigns.
Vorteile des EI 54/18,8 112 Printtrafos
- Hohe Energieeffizienz: Minimiert Energieverluste und senkt Betriebskosten durch optimierte Kerngeometrie und hochwertige Wicklungsmaterialien.
- Präzise Ausgangsspannung: Liefert eine stabile 12V Gleichspannung, auch bei schwankenden Lastbedingungen, was für empfindliche Elektronikkomponenten unerlässlich ist.
- Geringe Streuung und Störabstrahlung: Die EI-Bauform minimiert unerwünschte magnetische Felder, was die Zuverlässigkeit umliegender Komponenten verbessert.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien, konzipiert für den zuverlässigen Betrieb über viele Jahre hinweg.
- Einfache Integration: Der standardisierte RM 30 mm Achsabstand ermöglicht einen unkomplizierten Einbau auf Leiterplatten.
- Sicherheit und Zuverlässigkeit: Erfüllt hohe Qualitätsstandards für den professionellen Einsatz in industriellen und Hobby-Projekten.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von Labornetzteilen bis hin zu Steuerungssystemen.

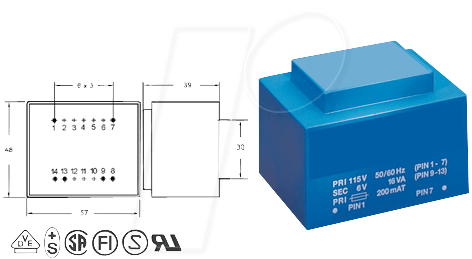

Detaillierte Spezifikationen und Aufbau
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | EI 54/18,8 112 |
| Typ | Printtrafo (EI-Bauform) |
| Nennleistung (VA) | 16 VA |
| Primärspannung (V AC) | Typischerweise 230 V AC (falls nicht anders spezifiziert, ist dies Standard für europäische Märkte) |
| Sekundärspannung (V AC) | 12 V AC (AC-Ausgang vor Gleichrichtung) |
| Sekundärstrom (A) | 1,333 A (1333 mA) |
| Achsabstand (RM) | 30 mm |
| Kerneinsatzmaterial | Hochwertiges Elektroblech (EI-Laminierung) für geringe Hysterese- und Wirbelstromverluste. |
| Wicklungsmaterial | Rein-Kupferlackdraht für optimale Leitfähigkeit und geringe ohmsche Verluste. |
| Isolationsklasse | Standard-Isolationsklasse (typischerweise Klasse B oder F), gewährleistet sichere Betriebsbedingungen und Schutz vor Überlastung. |
| Einsatztemperatur | Geeignet für den Betrieb in typischen Umgebungstemperaturen von -25°C bis +85°C, abhängig von der Auslastung und Belüftung. |
| Montageart | Printmontage (Through-Hole) |
| Anwendungsbereiche | Stromversorgungen für Laborgeräte, Steuerungstechnik, Beleuchtungssysteme, Audio-Verstärker, Messtechnik und industrielle Automatisierung. |
Anwendungsgebiete: Wo der EI 54/18,8 112 seine Stärken ausspielt
Der EI 54/18,8 112 Printtrafo ist eine vielseitige Komponente, die sich für eine breite Palette von elektronischen Systemen eignet. Seine Hauptanwendung findet er in der primären Spannungsversorgung von Schaltungen, die eine stabile und präzise 12V AC-Quelle benötigen. Dies umfasst:
- Labornetzteile und Testgeräte: Die exakte Spannungsabgabe ist entscheidend für präzise Messungen und den Schutz empfindlicher Testobjekte.
- Industrielle Steuerungs- und Automatisierungstechnik: Zuverlässige Stromversorgung für SPS-Module, Sensoren und Aktuatoren unter anspruchsvollen Betriebsbedingungen.
- Audio-Verstärker und Hifi-Anlagen: Eine saubere und stabile Spannungsversorgung ist grundlegend für die Klangqualität und die Vermeidung von Brummeinstreuungen.
- Beleuchtungssysteme: Insbesondere für spezialisierte Niedervolt-Beleuchtungsanwendungen, bei denen eine konstante Helligkeit gefordert ist.
- Kleinere Leistungselektronik-Module: Dient als Basiskomponente für die Spannungsanpassung und -wandlung in vielen Geräten.
- Prototypenentwicklung und Forschung: Ermöglicht Entwicklern die Erstellung von flexiblen und robusten Stromversorgungen für neue Schaltungsdesigns.
Die kompakte EI-Bauform mit einem Achsabstand von 30 mm erlaubt eine platzsparende Bestückung auf Leiterplatten, was besonders bei der Entwicklung kompakter Geräte von Vorteil ist. Die 16 VA Leistungsklasse bietet dabei genügend Spielraum für viele gängige Anwendungen, ohne die Komponente thermisch zu überlasten, vorausgesetzt, die Umgebungstemperatur und Belüftung sind angemessen.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der EI-Bauform bei diesem Printtrafo?
Die EI-Bauform, charakterisiert durch die Lamellen des Eisenkerns, minimiert Streuverluste und Streuinduktivität. Dies führt zu einer höheren Effizienz, einer besseren Spannungsstabilität unter Last und einer reduzierten elektromagnetischen Abstrahlung im Vergleich zu anderen Kernformen. Dadurch wird die Zuverlässigkeit der gesamten Schaltung erhöht.
Ist der EI 54/18,8 112 Printtrafo für den Dauerbetrieb geeignet?
Ja, der EI 54/18,8 112 Printtrafo ist für den Dauerbetrieb ausgelegt. Die Konstruktion mit hochwertigen Materialien und die Berücksichtigung von Verlusten bei der Auslegung stellen sicher, dass der Transformator unter den spezifizierten Bedingungen (16 VA, 12V, 1333mA) auch über längere Zeiträume zuverlässig und sicher arbeitet.
Benötigt dieser Transformator eine Gleichrichtung nach der Ausgabe?
Ja, die angegebene Sekundärspannung von 12 V ist eine Wechselspannung (AC). Wenn Sie eine Gleichspannung (DC) für Ihre Schaltung benötigen, müssen Sie nach diesem Transformator eine Gleichrichterschaltung (z.B. mit Diodenbrücke) und gegebenenfalls einen Glättungs-Kondensator hinzufügen.
Welche primäre Eingangsspannung ist für diesen Transformator üblich?
Obwohl nicht explizit im Produktnamen angegeben, sind EI-Trafos für den europäischen Markt üblicherweise für eine primäre Eingangsspannung von 230 V AC ausgelegt. Es ist jedoch ratsam, die genaue Spezifikation des Herstellers oder Händlers zu prüfen, um sicherzustellen, dass die primäre Wicklung mit Ihrer Netzspannung kompatibel ist.
Kann ich den Transformator mit einer Last von mehr als 1333 mA betreiben?
Das Betreiben des Transformators mit einer Last, die den spezifizierten Nennstrom von 1333 mA (entspricht 16 VA bei 12V) übersteigt, wird nicht empfohlen. Eine Überlastung kann zu Überhitzung, reduzierter Lebensdauer und Beschädigung des Transformators führen. Die Nennleistung von 16 VA ist die Obergrenze für einen sicheren und effizienten Betrieb.
Welche Sicherheitsstandards erfüllt dieser Transformator?
Als Bauteil für elektronische Geräte unterliegt der EI 54/18,8 112 Printtrafo üblicherweise relevanten Normen für Sicherheit und elektromagnetische Verträglichkeit (EMV). Dazu gehören oft Standards wie EN 61558 für Sicherheit von Transformatoren. Die spezifischen Zertifizierungen sind in der Regel im Produktdatenblatt des Herstellers aufgeführt.
Wie beeinflusst die RM 30 mm Angabe die Montage?
RM steht für Reihen-Mitte, also den Achsabstand zwischen den Befestigungslöchern oder Lötstiften auf der Leiterplatte. Ein RM von 30 mm bedeutet, dass die Löcher bzw. Stifte in dieser Ausrichtung 30 mm voneinander entfernt sind. Dies ist ein Standardmaß, das eine einfache und präzise Montage auf vielen gängigen Leiterplattenlayouts ermöglicht und Kompatibilität mit automatischen Bestückungsanlagen gewährleistet.
