EI 54/18,8 – Ihr präziser Printtrafo für anspruchsvolle Stromversorgungen
Suchen Sie eine zuverlässige und hochleistungsfähige Lösung für die Stromversorgung Ihrer elektronischen Schaltungen? Der EI 54/18,8 Printtrafo mit 16 VA Leistung und 9 V Sekundärspannung ist die ideale Wahl für Entwickler und anspruchsvolle Anwender, die eine stabile und exakte Spannungsregelung für ihre Projekte benötigen. Er löst das Problem von unzureichender oder instabiler Stromversorgung in komplexen elektronischen Geräten und Laborschaltungen, indem er eine konstant hohe Leistung und Präzision garantiert.
Überragende Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
Der EI 54/18,8 Printtrafo zeichnet sich durch seine robuste Konstruktion und seine exzellenten elektrischen Eigenschaften aus. Im Vergleich zu Standardtransformatoren bietet er eine signifikant höhere Effizienz und eine geringere Wärmeentwicklung, was zu einer längeren Lebensdauer und einer verbesserten Systemstabilität führt. Die präzise gefertigte Wicklung und der hochwertige Kernmaterial ermöglichen eine optimale Energieübertragung mit minimalen Verlusten. Dies macht ihn zur überlegenen Wahl für alle Anwendungen, bei denen es auf Verlässlichkeit und Effizienz ankommt.
Technische Exzellenz und Anwendungsbereiche
Dieser Printtrafo wurde speziell für den Einbau auf Leiterplatten (PCBs) konzipiert und integriert sich nahtlos in Ihre Schaltungsdesigns. Die kompakte Bauform bei gleichzeitig hoher Leistungsdichte ermöglicht eine platzsparende Integration, selbst in dicht bestückten elektronischen Systemen. Die Primärspannung ist für typische Netzspannungen ausgelegt, während die sekundäre Ausgangsspannung von 9 V bei einem maximalen Strom von 1777 mA präzise bereitgestellt wird.
Die Anwendungsmöglichkeiten sind vielfältig:
- Stromversorgungen für Laborgeräte: Gewährleistet eine stabile Energiequelle für Oszilloskope, Funktionsgeneratoren und Netzteile.
- Industrielle Steuerungs- und Automatisierungstechnik: Bietet die notwendige Zuverlässigkeit für kritische Prozesse und Maschinensteuerungen.
- Audio- und Hi-Fi-Anwendungen: Sorgt für eine saubere Stromversorgung von Verstärkern und Signalverarbeitungseinheiten, minimiert Rauschen und Verzerrungen.
- Medizintechnik: Erfüllt die hohen Anforderungen an Präzision und Sicherheit für den Einsatz in medizinischen Geräten.
- Entwicklungsboards und Prototypen: Bietet eine verlässliche Basis für die Erprobung neuer Schaltungen und Konzepte.
- Netzteile für diverse Verbraucher: Ideal für die individuelle Anpassung von Stromversorgungen für spezialisierte elektronische Geräte.
Qualitätsmerkmale und Konstruktion
Das EI-Kern-Design, eine bewährte Technologie in der Transformatorenherstellung, kombiniert hohe Effizienz mit robuster Bauweise. Der speziell ausgewählte Kernwerkstoff minimiert Hysterese- und Wirbelstromverluste, was sich direkt in einer verbesserten Leistungsaufnahme und einer reduzierten Wärmeabgabe niederschlägt. Die Wicklungen werden mit hochreinem Kupferdraht ausgeführt, der eine exzellente Leitfähigkeit gewährleistet und gleichzeitig die Isolationsanforderungen erfüllt.

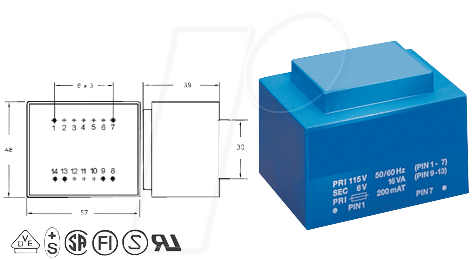

Die Konstruktion mit einem Rastermaß (RM) von 30 mm ist optimiert für die gängigen Montageabstände auf Leiterplatten, was eine einfache und sichere Bestückung ermöglicht. Die thermische Belastbarkeit und die Isolationsfestigkeit sind gemäß industrieller Standards ausgelegt, um einen sicheren und langlebigen Betrieb zu gewährleisten.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Printtrafo |
| Modellbezeichnung | EI 54/18,8 – 109 |
| Leistung (VA) | 16 VA |
| Sekundärspannung (U2) | 9 V |
| Maximaler Sekundärstrom (I2 max) | 1777 mA |
| Rastermaß (RM) | 30 mm |
| Kernform | EI-Kern |
| Primärspannung | Standard-Netzspannung (typischerweise 230V AC, genaue Spezifikation je nach Ausführung) |
| Betriebstemperatur | Geeignet für den Betrieb in einem breiten Temperaturbereich, der typischen elektronischen Umgebungsbedingungen entspricht. Die genauen Grenzen sind auf dem Datenblatt des Herstellers spezifiziert. |
| Isolationsklasse | Entspricht den relevanten Normen für sicheren Betrieb elektronischer Bauteile, mit Fokus auf hohe Spannungsfestigkeit. |
| Gehäusetyp | Offene Bauform, optimiert für die direkte Montage auf Leiterplatten. |
Vorteile des EI 54/18,8 Printtrafos
- Hohe Effizienz: Minimale Energieverluste durch optimiertes Kernmaterial und präzise Wicklung.
- Präzise Ausgangsspannung: Konstante 9V Sekundärspannung zur zuverlässigen Versorgung empfindlicher Schaltungen.
- Kompakte Bauform: Ermöglicht platzsparende Integration in Geräte und Schaltungen.
- Robustheit und Langlebigkeit: Hochwertige Materialien und solide Verarbeitung garantieren eine lange Lebensdauer.
- Geringe Wärmeentwicklung: Reduziert die thermische Belastung anderer Bauteile und erhöht die Systemzuverlässigkeit.
- Vielseitige Anwendbarkeit: Ideal für eine breite Palette von elektronischen Projekten und industriellen Anwendungen.
- Einfache Montage: Standardisiertes Rastermaß von 30 mm erleichtert die Bestückung auf Leiterplatten.
- Zuverlässige Primärversorgung: Ausgelegt für den Einsatz mit gängigen Netzspannungen, sorgt für eine sichere Energieaufnahme.
FAQ – Häufig gestellte Fragen zu EI 54/18,8 – Printtrafo, 16 VA, 9 V, 1777 mA, RM 30 mm
Welche Primärspannung wird für diesen Trafo benötigt?
Die genaue Primärspannung für diesen Trafo ist typischerweise die im regionalen Netz übliche Wechselspannung (z.B. 230V AC). Bitte prüfen Sie stets die spezifische Kennzeichnung auf dem Produkt oder das zugehörige Datenblatt für die exakte Angabe.
Kann dieser Trafo für Konstantstromanwendungen verwendet werden?
Dieser Trafo ist primär für die Erzeugung einer stabilen Spannung konzipiert. Eine Konstantstromanwendung würde zusätzliche Regelungsschaltungen erfordern, um die Ausgangsstromstärke konstant zu halten, auch wenn sich die Last ändert.
Wie wird die Wärmeentwicklung dieses Trafos im Betrieb beeinflusst?
Die Wärmeentwicklung ist bei diesem EI-Kern-Transformator durch die hohe Effizienz und die Verwendung hochwertiger Materialien minimiert. Sie ist jedoch von der angeschlossenen Last abhängig; bei maximaler Last wird eine entsprechende Wärmeabgabe zu erwarten sein, die durch die umgebende Montageumgebung abgeführt werden muss.
Ist der EI 54/18,8 Printtrafo für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Der Trafo ist für den sicheren Betrieb in vielen elektronischen Geräten konzipiert. Für sicherheitskritische Anwendungen, insbesondere im medizinischen oder industriellen Bereich, sind jedoch immer die spezifischen Normen und Zulassungen für das jeweilige Gerät und dessen Einsatzgebiet maßgeblich.
Was bedeutet das Rastermaß von 30 mm?
Das Rastermaß (RM) von 30 mm gibt den Abstand der Anschlussbeine des Trafos auf der Leiterplatte an. Dieses Maß ist standardisiert und erleichtert die mechanische und elektrische Integration in gängige PCB-Layouts.
Wie unterscheidet sich die Leistung von 16 VA von der reinen Watt-Angabe?
Die Angabe in Voltampere (VA) bezeichnet die Scheinleistung, welche die gesamte Leistung beschreibt, die ein Transformator liefern kann. Die tatsächliche Nutzleistung in Watt (W) kann aufgrund von Verlusten geringer sein. Für die Auswahl eines Trafos ist die VA-Angabe entscheidend, um sicherzustellen, dass die angeschlossene Last ausreichend versorgt werden kann.
Welche Isolationsprüfung wird für diesen Trafo typischerweise durchgeführt?
Transformatoren dieser Art werden üblicherweise auf ihre Isolationsfestigkeit zwischen Primär- und Sekundärwicklung sowie zwischen den Wicklungen und dem Kern geprüft. Dies stellt sicher, dass die Spannungsfestigkeit gemäß den geltenden Sicherheitsnormen erfüllt wird.
