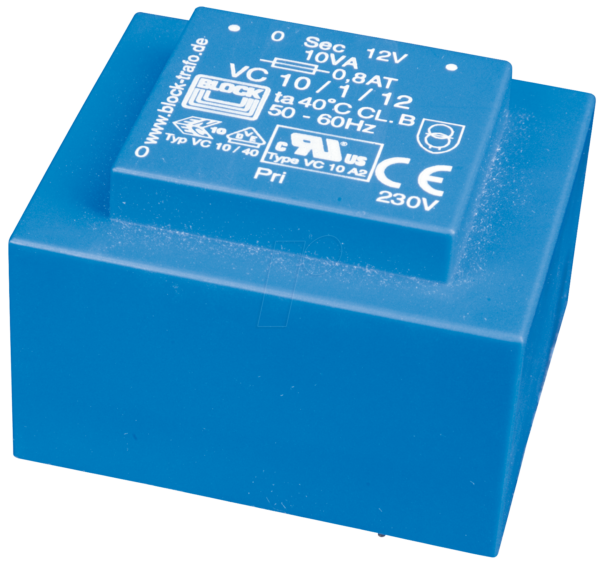

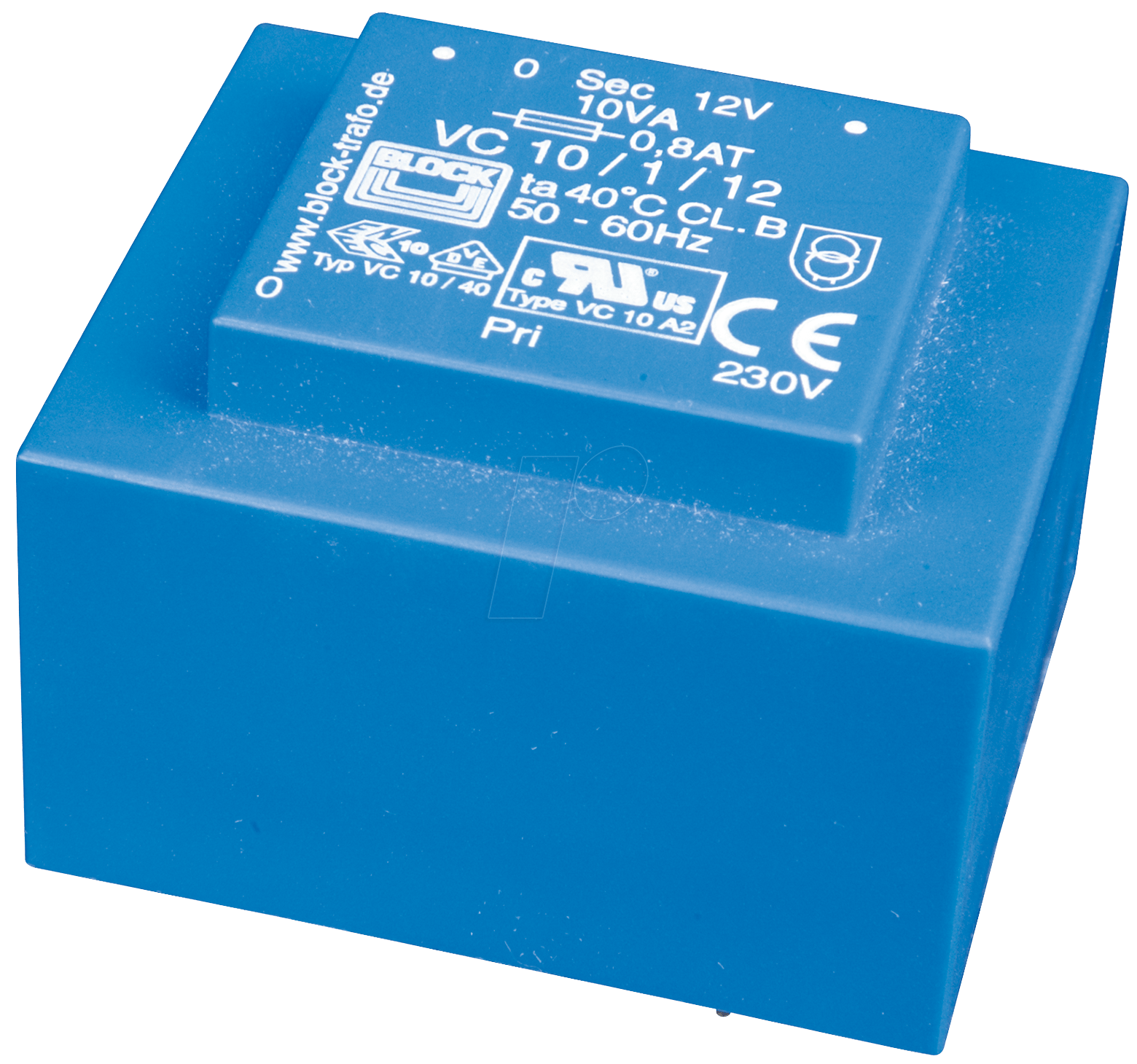

EI 48/16,8 206 – Der Schlüssel zu präziser Energieversorgung für Ihre anspruchsvollen Elektronikprojekte
Sie suchen eine zuverlässige und leistungsfähige Lösung zur galvanischen Trennung und Spannungsanpassung in Ihren Schaltungsdesigns? Der EI 48/16,8 206 Printtrafo mit einer Leistung von 10 VA, zwei Sekundärwicklungen mit je 6 V und einem Strom von 2x 834 mA bei einem RM von 27,5 mm ist die ideale Wahl für anspruchsvolle Hobbyisten, Ingenieure und Entwickler, die Wert auf Stabilität und Effizienz legen. Dieses Präzisionsbauteil minimiert Störgrößen und gewährleistet eine saubere Stromversorgung für empfindliche elektronische Komponenten.
Leistungsstarke und vielseitige Spannungsversorgung
Der EI 48/16,8 206 Printtrafo zeichnet sich durch seine kompakte Bauform und hohe Leistungsdichte aus. Mit einer Gesamtleistung von 10 VA und der Fähigkeit, zwei unabhängige 6-V-Ausgänge mit jeweils 834 mA zu liefern, eröffnet er vielfältige Anwendungsmöglichkeiten. Ob für Audioverstärker, Messgeräte, Steuerungen oder als Stromversorgung für kleine Geräte, dieser Transformator liefert die benötigte Energie stabil und zuverlässig. Die galvanische Trennung sorgt dabei für erhöhte Sicherheit und schützt Ihre Schaltungen vor Netzstörungen und Überspannungen.
Konstruktionsmerkmale für maximale Zuverlässigkeit
Das Herzstück des EI 48/16,8 206 ist sein hochwertiger EI-Kern, der für seine exzellenten magnetischen Eigenschaften und geringen Leerlaufverluste bekannt ist. Die Wicklungen sind präzise aufgebracht und mit einem robusten Isolationsmaterial versehen, das eine hohe Durchschlagsfestigkeit gewährleistet. Der Leiterplattenanschluss (Printmontage) mit einem Rastermaß von 27,5 mm ermöglicht eine einfache und sichere Integration in Ihre PCB-Designs. Dies spart Montagezeit und minimiert das Risiko von Verdrahtungsfehlern.
Vorteile des EI 48/16,8 206 auf einen Blick
- Präzise Spannungsregelung: Liefert stabile 2x 6 V für konsistente Leistung Ihrer Schaltungen.
- Hohe Strombelastbarkeit: Mit 2x 834 mA pro Ausgang ideal für Anwendungen mit moderatem Strombedarf.
- Galvanische Trennung: Erhöht die Sicherheit und schützt vor Netzstörungen.
- Kompakte Bauform: Spart wertvollen Platz auf Ihrer Leiterplatte.
- Zuverlässige EI-Kerntechnologie: Minimiert Verluste und maximiert die Effizienz.
- Robuste Isolierung: Gewährleistet Langlebigkeit und Sicherheit.
- Einfache Printmontage: Ermöglicht schnelle und fehlerfreie Integration in Schaltungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette elektronischer Anwendungen.
Technische Spezifikationen und Anwendungsgebiete
Der EI 48/16,8 206 Printtrafo ist ein essenzieller Bestandteil für jedes Projekt, das eine sichere und stabile Niederspannungsversorgung erfordert. Seine Nennleistung von 10 VA erlaubt die Versorgung von Geräten mit mittlerem Energiebedarf, während die beiden getrennten Sekundärwicklungen Flexibilität für symmetrische Spannungen oder zwei unabhängige Strompfade bieten. Die primariesseitige Nennspannung, die typischerweise 230 V AC bei 50/60 Hz beträgt, ermöglicht den direkten Anschluss an das Stromnetz. Die Temperaturklasse des Isoliermaterials stellt sicher, dass der Trafo auch unter kontinuierlicher Last zuverlässig arbeitet.
Typische Anwendungsgebiete umfassen:
- Stromversorgungen für Relais und Aktuatoren
- Audio-Vorverstärker und Kopfhörerverstärker
- Steuerungs- und Automatisierungstechnik
- Mess- und Prüfgeräte
- Modellbau-Elektronik
- Netzteile für Kleinleuchten und LEDs
- DIY-Elektronikprojekte
Qualität und Verarbeitung: Ein Detailüberblick
Die Auswahl der richtigen Komponenten ist entscheidend für die Langlebigkeit und Funktionalität Ihrer elektronischen Systeme. Der EI 48/16,8 206 Printtrafo wird unter strengen Qualitätskontrollen gefertigt, um höchste Standards zu erfüllen. Der EI-Kern, gefertigt aus hochwertigen Siliziumstahlblechen, minimiert Hystereseverluste und Wirbelstromverluste, was zu einer effizienten Energieübertragung führt. Die Wickeldrähte sind sorgfältig mit einer hitzebeständigen Emaille isoliert, die auch bei erhöhten Temperaturen ihre Isolationseigenschaften beibehält. Die Vergussmasse schützt den Trafo zusätzlich vor mechanischen Einflüssen und Umwelteinflüssen wie Feuchtigkeit und Staub, was seine Lebensdauer signifikant verlängert.
Das Leiterplattendesign mit einem Rastermaß von 27,5 mm ist optimiert für gängige Leiterplattenlayouts und ermöglicht eine stabile mechanische Befestigung, selbst bei Vibrationen. Die Lötösen sind großzügig dimensioniert und ermöglichen eine sichere und dauerhafte Lötverbindung.
Vergleich mit Standardlösungen: Der Mehrwert des EI 48/16,8 206
Im Gegensatz zu einfacheren Transformatoren oder Schaltnetzteilen bietet der EI 48/16,8 206 entscheidende Vorteile in Bezug auf Rauscharmut und Stabilität. Schaltnetzteile können EMI/RFI-Störungen (elektromagnetische und hochfrequente Interferenzen) erzeugen, die empfindliche analoge Schaltungen negativ beeinflussen können. Der EI-Trafo hingegen arbeitet mit einer niedrigeren Schaltfrequenz (netzspeisebedingt) und ist daher inhärent rauschärmer. Dies ist besonders kritisch in Audioanwendungen, wo selbst kleinste Störgeräusche die Klangqualität beeinträchtigen können.
Darüber hinaus bietet die galvanische Trennung eine überlegene Sicherheitsebene. Sie isoliert die Niederspannungsseite Ihrer Schaltung vollständig von der Netzspannung, was das Risiko eines elektrischen Schlags reduziert und Ihre Geräte vor Überspannungen und Kurzschlüssen auf der Netzseite schützt. Während manche kostengünstigen Lösungen auf diese Trennung verzichten, ist sie für professionelle und sicherheitskritische Anwendungen unerlässlich.
Produktdetails im Überblick
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Modellbezeichnung | EI 48/16,8 206 |
| Bauform | Printtrafo |
| Leistung (VA) | 10 VA – Ausreichend für moderate Leistungsanforderungen |
| Primärspannung (Nennwert) | 230 V AC (typisch, bitte spezifisches Datenblatt prüfen) |
| Sekundärspannung | 2x 6 V AC |
| Sekundärstrom pro Wicklung | 834 mA – Bietet gute Stromreserve für viele Anwendungen |
| Anschluss | Printmontage (RM 27,5 mm) – Einfache und sichere Integration in Leiterplatten |
| Trennung | Galvanische Trennung – Erhöhte Sicherheit und Rauschunterdrückung |
| Kernmaterial | Hochwertiger EI-Kern aus Siliziumstahl – Effiziente Energieübertragung, geringe Verluste |
| Isolationsklasse | Typischerweise Klasse B oder F (bitte spezifisches Datenblatt prüfen) – Gewährleistet Betriebssicherheit bei erhöhten Temperaturen |
| Vergussmasse | Schutz vor Umwelteinflüssen und mechanischen Belastungen |
| Einsatztemperatur | Breiter Betriebstemperaturbereich (bitte spezifisches Datenblatt prüfen) |
FAQ – Häufig gestellte Fragen zu EI 48/16,8 206 – Printtrafo, 10 VA, 2x 6 V, 2x 834 mA, RM 27,5 mm
Kann dieser Trafo auch mit einer anderen Primärspannung betrieben werden?
Die Standard-Primärspannung für diesen Trafo ist typischerweise 230 V AC bei 50/60 Hz. Es gibt jedoch möglicherweise Varianten mit unterschiedlichen Primärwicklungen. Bitte prüfen Sie das spezifische Datenblatt des angebotenen Produkts, um sicherzustellen, dass die Primärspannung mit Ihrem Netz übereinstimmt.
Welche Art von Anwendungen sind mit 2x 6 V und 834 mA besonders gut umsetzbar?
Diese Konfiguration eignet sich hervorragend für symmetrische Stromversorgungen für Operationsverstärker, für zwei getrennte Niedervolt-Stromkreise in einem Gerät, oder für Anwendungen, die eine präzise 6-V-Versorgung mit einer Stromreserve von über 800 mA benötigen, wie z.B. bestimmte Beleuchtungssysteme, Relaisansteuerungen oder kleine Motorsteuerungen.
Was bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet, dass es keine elektrische Verbindung zwischen der Primärseite (Netzseite) und der Sekundärseite (Geräteseite) des Transformators gibt. Dies ist wichtig, um Ihre Schaltungen und Benutzer vor gefährlichen Netzspannungen zu schützen und um zu verhindern, dass Störungen vom Stromnetz in Ihre empfindlichen elektronischen Schaltungen gelangen.
Ist dieser Trafo für den Dauereinsatz geeignet?
Ja, der EI 48/16,8 206 Printtrafo ist für den Dauerbetrieb ausgelegt. Dank der hochwertigen Materialien, der robusten Konstruktion und der effektiven Wärmeableitung über den EI-Kern und die Isolationsmaterialien kann er kontinuierlich betrieben werden, solange die spezifizierten Lasten und Betriebstemperaturen eingehalten werden.
Wie wird dieser Printtrafo auf der Leiterplatte montiert?
Der Trafo wird direkt auf die Leiterplatte gesteckt und über die aus den Wickelköpfen herausgeführten Lötanschlüsse (Pins) verlötet. Das Rastermaß von 27,5 mm gibt den Abstand der Montagebohrungen oder -pads auf der Leiterplatte vor und sorgt für eine stabile mechanische Fixierung.
Welchen Vorteil bietet die EI-Kernbauform gegenüber anderen Transformatortypen?
Die EI-Kernbauform ist eine bewährte und kosteneffiziente Konstruktion, die eine gute Balance zwischen Leistung, Größe und Kosten bietet. Sie zeichnet sich durch geringe Leerlaufverluste, gute thermische Eigenschaften und eine einfache Integration in Leiterplatten aus. Für viele Standardanwendungen im Niedervoltbereich ist sie die erste Wahl.
Sind spezielle Kühlmaßnahmen für diesen Trafo erforderlich?
Normalerweise sind für diesen 10 VA Printtrafo keine zusätzlichen Kühlmaßnahmen wie Lüfter oder Kühlkörper erforderlich, solange er in einer gut belüfteten Umgebung montiert ist und die spezifizierten Lasten nicht dauerhaft überschritten werden. Die Wärmeableitung erfolgt primär über die Leiterplatte und die Umgebungsluft.
