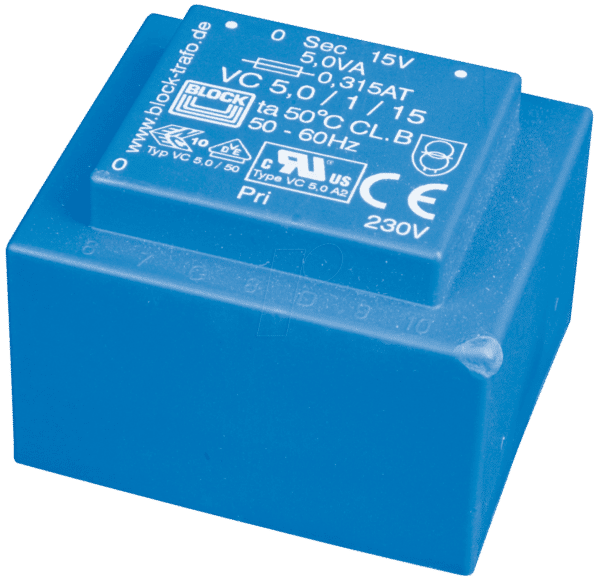

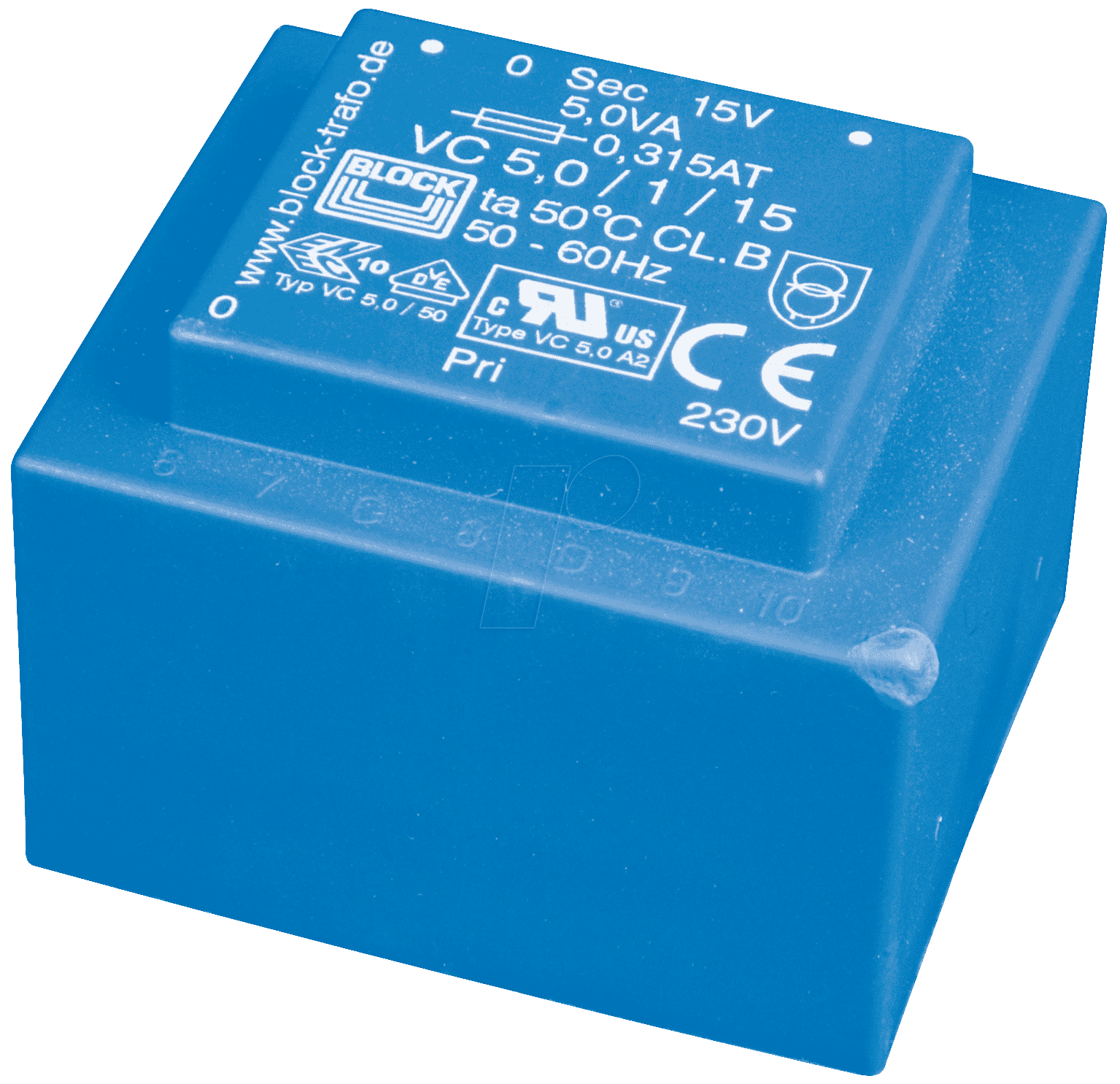

Hochwertiger Printtrafo EI 42/14,8 215: Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Spannungsversorgung Ihrer elektronischen Schaltungen? Der Printtrafo EI 42/14,8 215 ist die ideale Wahl für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Stabilität und Effizienz legen. Dieses Bauteil löst das Problem der bedarfsgerechten Umwandlung von Netzspannung in spezifische Sekundärspannungen, die für viele elektronische Geräte unerlässlich sind, und eignet sich hervorragend für den Einsatz in kompakten Steuerungen, Messtechnik oder im Bereich der Audioelektronik.
Zuverlässigkeit und Präzision: Der Kern jeder Schaltung
In der Welt der Elektronik sind Stabilität und Präzision keine optionalen Extras, sondern fundamentale Anforderungen. Der EI 42/14,8 215 Printtrafo erfüllt diese Kriterien mit Bravour. Seine Konstruktion ist auf Langlebigkeit und konsistente Leistung ausgelegt, selbst unter anspruchsvollen Betriebsbedingungen. Im Gegensatz zu Standardtransformatoren, die oft Kompromisse bei der Regelung oder thermischen Belastbarkeit eingehen, bietet dieser Trafo eine dedizierte Lösung, die speziell für die Anforderungen moderner Schaltungen konzipiert wurde. Die exakten Spezifikationen von 5 VA Leistung, 2x 15 V Sekundärspannung und 2x 167 mA Stromstärke pro Wicklung stellen sicher, dass Ihre Komponenten stets mit der benötigten Energie versorgt werden, ohne Überlastung oder unerwünschte Spannungsabfälle.
Technische Exzellenz und Anwendungsgebiete
Der EI 42/14,8 215 Printtrafo zeichnet sich durch seine robuste Bauweise und seine optimierten elektrischen Eigenschaften aus. Die EI-Kernform, charakteristisch für diese Trafoserie, ermöglicht eine hohe Effizienz bei der Energieübertragung und minimiert magnetische Verluste, was sich direkt in einer geringeren Wärmeentwicklung und einer längeren Lebensdauer niederschlägt. Der Rastermaß von 25 mm ist speziell für die gängigen Leiterplattenlayouts konzipiert und erleichtert die Integration in bestehende oder neue Designs. Die doppelte Sekundärwicklung mit jeweils 15 V und 167 mA bietet Flexibilität für verschiedene Schaltungsanforderungen, beispielsweise für symmetrische Spannungsversorgungen oder die unabhängige Versorgung mehrerer Subsysteme.
Vorteile des EI 42/14,8 215 Printtrafos im Überblick:
- Hohe Effizienz: Optimierter EI-Kern für minimierte Energieverluste und geringere Wärmeentwicklung.
- Präzise Spannungsregelung: Stabile Ausgangsspannungen von 2x 15 V gewährleisten die optimale Funktion empfindlicher Elektronikkomponenten.
- Flexible Sekundärwicklungen: Zwei unabhängige Wicklungen mit jeweils 167 mA ermöglichen vielfältige Anwendungsszenarien.
- Kompakte Bauform: Das EI-Format und das Rastermaß von 25 mm optimieren den Platzbedarf auf der Leiterplatte.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit im professionellen Einsatz.
- Sicherer Betrieb: Entworfen nach relevanten Sicherheitsstandards für den Einsatz in elektronischen Geräten.
- Vielseitige Einsatzmöglichkeiten: Ideal für Labornetzteile, Steuerungsmodule, Audioverstärker, Messgeräte und weitere anspruchsvolle Anwendungen.
Detaillierte Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EI 42/14,8 215 |
| Bauform | Printtrafo (EI-Kern) |
| Nennleistung | 5 VA |
| Primärspannung | 230 V AC (Standardausführung, weitere Spannungen auf Anfrage möglich) |
| Sekundärspannung | 2x 15 V AC |
| Sekundärstrom pro Wicklung | 2x 167 mA |
| Rastermaß (RM) | 25 mm |
| Isolationsklasse | Typisch Y (105 °C) für erhöhte Temperaturbeständigkeit und Lebensdauer. Die genaue Isolationsklasse kann je nach spezifischer Fertigungscharge variieren und ist der jeweiligen Produktdokumentation zu entnehmen. |
| Schutzart | Offene Bauweise, Montage auf Leiterplatte; für den Schutz vor direkter Berührung sind zusätzliche Gehäuse oder Schutzmaßnahmen im Gesamtsystem erforderlich. |
| Betriebstemperatur | Geeignet für den Einsatz in Umgebungen mit normalen Umgebungstemperaturen, typischerweise bis zu 40 °C, mit entsprechender Belüftung und thermischer Auslegung der Anwendung. Die interne Belastbarkeit ist auf die Nennleistung abgestimmt. |
| Konformität | Entspricht den relevanten Normen für Kleinspannungs-Trenntransformatoren (z.B. EN 61558-2-6 für Sicherheitskleinspannungen, je nach Zulassung). Die spezifischen Zertifizierungen sind dem Datenblatt zu entnehmen. |
Materialien und Konstruktion für maximale Zuverlässigkeit
Die Konstruktion des EI 42/14,8 215 Printtrafos basiert auf hochwertigen Materialien, die eine optimale Funktion und Langlebigkeit gewährleisten. Der Kern besteht aus präzisionsgefertigten Siliziumstahlblechen (EI-Typ), die speziell für Transformatoren entwickelt wurden, um einen hohen magnetischen Fluss bei geringen Eisenverlusten zu erzielen. Dies reduziert die Erwärmung während des Betriebs und erhöht die Effizienz. Die Wicklungen werden aus hochwertigem Kupferlackdraht gefertigt, der eine ausgezeichnete Leitfähigkeit aufweist und durch seine Isolierung Kurzschlüsse zwischen den Windungen verhindert. Die sorgfältige Imprägnierung der Wicklungen mit Isoliermedien (z.B. Varnish) schützt zusätzlich vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Beanspruchung und verbessert die thermische Kopplung. Die Anschlusspins sind robust und für das Löten auf Leiterplatten optimiert, um eine dauerhaft sichere elektrische Verbindung zu gewährleisten.
Einsatzgebiete und Anwendungsszenarien im Detail
Der EI 42/14,8 215 Printtrafo ist aufgrund seiner Spezifikationen ein vielseitiges Bauteil für eine breite Palette von Anwendungen. In der industriellen Automatisierung und Steuerungstechnik findet er Anwendung in kompakten Steuergeräten, Sensorversorgungen oder als Teil von Kleinspannungsnetzteilen für Steuerungsplatinen. Im Bereich der Messtechnik ermöglicht er die präzise Spannungsversorgung von Messgeräten und Prüfaufbauten, wo eine stabile und rauscharme Stromversorgung entscheidend ist. Auch in der Audiotechnik spielt dieser Trafo seine Stärken aus, beispielsweise bei der Versorgung von Vorverstärkern, Signalprozessoren oder kleineren Verstärkerstufen, wo eine saubere Gleichspannung aus den 15V AC Ausgangsspannungen generiert werden kann. Für Hobbyelektroniker und Maker bietet der Trafo eine zuverlässige Basis für eigene Projekte, wie z.B. Labornetzteile, Spezialbeleuchtungen oder elektronische Werkzeuge. Die doppelte 15V-Ausgangssignal ermöglicht auch die einfache Erzeugung von symmetrischen Versorgungsspannungen (+15V, -15V) durch nachgeschaltete Gleichrichter und Spannungsregler, was für viele Operationsverstärker und analoge Schaltungen unerlässlich ist.
FAQ – Häufig gestellte Fragen zu EI 42/14,8 215 – Printtrafo, 5 VA, 2x 15 V, 2x 167 mA, RM 25 mm
Welche Primärspannung wird für diesen Printtrafo benötigt?
Die Standardausführung dieses Printtrafos ist für eine Primärspannung von 230 V AC ausgelegt, was der gängigen Netzspannung im europäischen Raum entspricht. Für spezielle Anforderungen sind möglicherweise auch Varianten mit anderen Primärspannungen verfügbar oder auf Anfrage realisierbar.
Wie werden die beiden 15V Sekundärwicklungen am besten genutzt?
Die beiden unabhängigen 15V AC Sekundärwicklungen bieten Flexibilität. Sie können parallel geschaltet werden, um den Strom zu verdoppeln (bei gleicher Spannung), oder sie können separat für unterschiedliche Schaltungszweige genutzt werden. Besonders nützlich ist die Nutzung für symmetrische Spannungsversorgungen (+15V und -15V), indem jede Wicklung nach der Gleichrichtung und Stabilisierung für eine gegensätzliche Polarität verwendet wird.
Ist der Printtrafo für den Dauerbetrieb geeignet?
Ja, der EI 42/14,8 215 Printtrafo ist für den Dauerbetrieb konzipiert, vorausgesetzt, er wird innerhalb seiner Nennleistung von 5 VA betrieben und die Umgebungstemperatur sowie die thermische Ableitung im Gesamtsystem sind angemessen. Eine Überlastung kann die Lebensdauer verkürzen.
Welche Schutzmaßnahmen sind für den Einsatz dieses Trafos notwendig?
Da es sich um einen Printtrafo mit offener Bauweise handelt, sind je nach Anwendungsfall zusätzliche Schutzmaßnahmen gegen Berührung, Staub und Feuchtigkeit im Endgerät vorzusehen. Die primäre Schutzfunktion (Sicherheit durch galvanische Trennung) ist bereits im Transformator selbst gegeben.
Kann die Leistung von 5 VA für meine Anwendung ausreichen?
Die Leistung von 5 VA ist für viele kleinere bis mittlere Elektronikprojekte ausreichend, beispielsweise für die Versorgung von Sensoren, kleineren Mikrocontrollern, Vorverstärkern oder als Hilfsstromversorgung. Es ist jedoch wichtig, den Gesamtleistungsbedarf Ihrer Schaltung genau zu ermitteln, um sicherzustellen, dass der Trafo nicht überlastet wird.
Was bedeutet „RM 25 mm“?
„RM 25 mm“ steht für Rastermaß 25 Millimeter. Dies bezieht sich auf den Abstand zwischen den Befestigungspunkten (Pins) des Trafos auf der Leiterplatte. Ein Rastermaß von 25 mm ist ein gängiger Standard, der die einfache Integration auf vielen Leiterplattenlayouts erleichtert.
Wie unterscheidet sich dieser Printtrafo von anderen Transformatoren?
Dieser Printtrafo gehört zur EI-Bauform, die sich durch eine effiziente Kernkonstruktion auszeichnet, was zu geringeren Verlusten und weniger Wärmeentwicklung führt. Die spezifischen Ausgangsspannungen von 2x 15V bei einer Leistung von 5 VA und das Print-Layout mit einem Rastermaß von 25 mm machen ihn ideal für die direkte Bestückung auf Leiterplatten in kompakten Anwendungen, wo eine präzise und zuverlässige Spannungsversorgung erforderlich ist.
