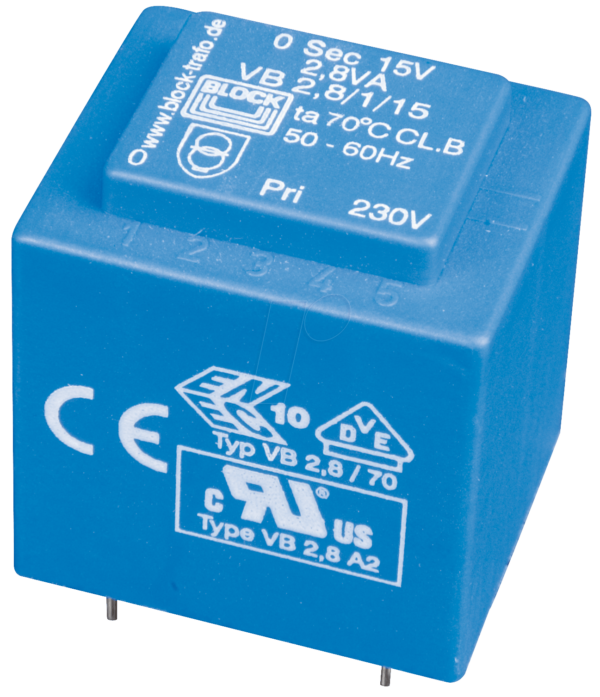

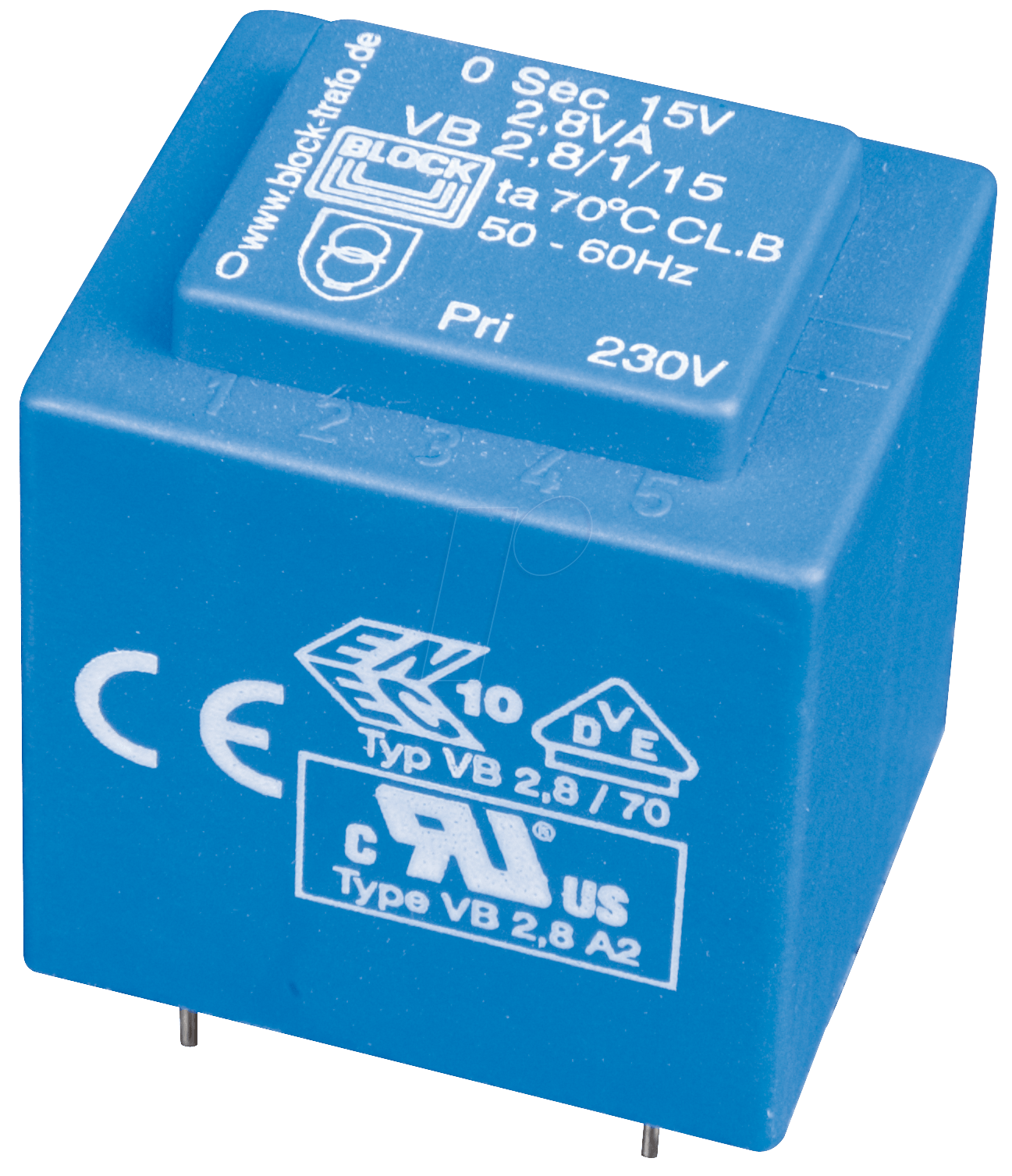

Präzisions-Printtrafo EI 38/13,5: Optimale Spannungsversorgung für anspruchsvolle Elektronikanwendungen
Für Ingenieure und Entwickler, die eine zuverlässige und präzise Niederspannungsversorgung für ihre Platinen benötigen, ist der EI 38/13,5 Printtrafo die ideale Lösung. Dieses Bauteil wurde speziell entwickelt, um eine stabile Ausgangsspannung von 15 V mit einem maximalen Strom von 214 mA zu liefern, und löst damit das Problem ineffizienter oder instabiler Stromversorgungen in kompakten elektronischen Geräten. Er eignet sich hervorragend für den Einsatz in Mess-, Steuer-, Regelungs- und Kommunikationsgeräten, wo eine hohe Zuverlässigkeit und minimale Störanfälligkeit unerlässlich sind.
Überlegene Leistung und Zuverlässigkeit
Im Vergleich zu Standardlösungen zeichnet sich der EI 38/13,5 Printtrafo durch seine kompromisslose Qualität und durchdachte Konstruktion aus. Die präzise Wicklungstechnologie und die Auswahl hochwertiger Kernmaterialien minimieren Energieverluste und garantieren eine konstante Leistung über den gesamten Betriebsbereich. Dies führt zu einer längeren Lebensdauer der angeschlossenen Komponenten und einer verbesserten Gesamtperformance des Endprodukts. Die kompakte Bauform und der Rastermaß von 25 mm ermöglichen zudem eine effiziente Platznutzung auf der Leiterplatte, was ihn zur überlegenen Wahl für platzkritische Designs macht.
Technische Spezifikationen und Vorteile
Der EI 38/13,5 Printtrafo ist ein Leistungstransformator, der speziell für die Montage auf Leiterplatten (Printmontage) konzipiert wurde. Mit einer Nennleistung von 3,2 VA und einer Ausgangsspannung von 15 V bei einem Ausgangsstrom von 214 mA bietet er die notwendige Energie für eine Vielzahl von Anwendungen. Die EI-Kernform ist bekannt für ihre guten magnetischen Eigenschaften und ihre Robustheit, was zu einer hohen Effizienz und geringen Streuung führt.
- Hohe Effizienz: Optimierte Wicklungsgeometrie und hochwertige Kernmaterialien sorgen für minimale Leistungsverluste.
- Kompakte Bauform: Die EI 38-Bauform mit einem Rastermaß von 25 mm ermöglicht eine platzsparende Integration auf Leiterplatten.
- Stabile Ausgangsspannung: Präzise Wicklungsverhältnisse und eine geringe Lastabhängigkeit gewährleisten eine konstante Spannungslieferung.
- Geringe Wärmeentwicklung: Die hohe Effizienz minimiert die Eigenwärmeentwicklung und schont somit die umliegenden Bauteile.
- Robustheit und Langlebigkeit: Hochwertige Isoliermaterialien und eine solide Konstruktion garantieren eine lange Betriebsdauer.
- EMV-optimiert: Die EI-Kernform trägt zur Reduzierung elektromagnetischer Störungen bei.
Detaillierte Produktmerkmale
Der EI 38/13,5 Printtrafo ist das Ergebnis sorgfältiger Ingenieursarbeit, um maximale Leistung und Zuverlässigkeit in einem kompakten Formfaktor zu vereinen. Seine Konstruktion berücksichtigt die Anforderungen moderner Elektronikentwicklung, von der Leistungsfähigkeit bis zur Integration.
Kernmaterial und Konstruktion
Das Herzstück des EI 38/13,5 ist sein hochpermeabler EI-Kern. Diese Kernform, hergestellt aus hochwertigen Silizium-Eisen-Blechen, bietet exzellente magnetische Eigenschaften, die für eine effiziente Energieübertragung und minimale Hystereseverluste sorgen. Die einzelnen Bleche sind lamelliert, um Wirbelstromverluste zu minimieren und somit die Gesamteffizienz des Trafos zu steigern. Diese Konstruktion ist entscheidend für die geringe Wärmeentwicklung und die Stabilität der Ausgangsspannung, auch unter Last.
Wicklungstechnologie und Isolierung
Die Primär- und Sekundärwicklungen des EI 38/13,5 werden mit Präzisionsmaschinen aufgewickelt, um eine exakte Windungszahl und eine optimale Drahtplatzierung zu gewährleisten. Dies ist essentiell für die Einhaltung der spezifizierten Spannungsverhältnisse und die Minimierung von Kapazitäten zwischen den Wicklungen, was wiederum die Störanfälligkeit reduziert. Als Isolationsmaterialien kommen thermisch beständige Lacke und Folien zum Einsatz, die den hohen Sicherheitsstandards entsprechen und eine zuverlässige Trennung zwischen den Wicklungen und dem Kern gewährleisten. Die ausgeführten Primär- und Sekundärwicklungen sind für die angegebene Ausgangsspannung und den Strom ausgelegt, um eine optimale Leistung zu erzielen.
Gehäuse und Montage
Der EI 38/13,5 Printtrafo ist für die direkte Montage auf Leiterplatten (Printmontage) konzipiert. Die seitlich angebrachten Anschlusspins sind im Rastermaß von 25 mm angeordnet, was eine einfache und sichere Bestückung auf Standard-Leiterplatten ermöglicht. Die Pins sind robust und für gängige Lötverfahren geeignet. Das Gehäuse des Trafos besteht aus einem robusten, flammhemmenden Kunststoff, der zusätzliche Sicherheit bietet und die internen Wicklungen und den Kern vor Umwelteinflüssen schützt. Die EI-Bauform ermöglicht eine gute Wärmeabfuhr über die Oberfläche.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Bauform | EI 38/13,5 |
| Nennleistung (VA) | 3,2 VA |
| Primärspannung (V) | 230 V AC (Typisch für Netztransformatoren dieser Art; spezifische Angaben können variieren, präzise Angaben vom Hersteller erforderlich) |
| Sekundärspannung (V) | 15 V AC |
| Sekundärstrom (mA) | 214 mA |
| Rastermaß der Pins (mm) | 25 mm |
| Montageart | Printmontage (THT – Through-Hole Technology) |
| Kernmaterial | Hochpermeabler Silizium-Eisen-Kern, lamelliert zur Minimierung von Wirbelstromverlusten |
| Isolationsklasse | Typisch für diese Anwendung H oder höher, um Sicherheit und Langlebigkeit zu gewährleisten (spezifische Angaben vom Hersteller) |
| Betriebstemperatur | Optimiert für den Einsatz in typischen Elektronikgehäusen, Umgebungstemperaturen bis zu 70°C oft problemlos möglich (spezifische Angaben vom Hersteller) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der EI 38/13,5 Printtrafo ist ein vielseitiges Bauteil, das sich für eine breite Palette von Elektronikanwendungen eignet, bei denen eine zuverlässige und stabile Niederspannungsversorgung im Niedrigleistungsbereich erforderlich ist. Seine kompakte Größe und die Printmontage machen ihn ideal für platzbeschränkte Designs.
- Mess-, Steuer- und Regelungstechnik: Zur Versorgung von Sensoren, Aktoren und Mikrocontrollern in industriellen Automatisierungssystemen.
- Kommunikationstechnik: Einsatz in Netzwerkgeräten, Routern oder Modems, um interne Schaltungen mit der benötigten Spannung zu versorgen.
- Audioelektronik: Als Teil von Vorverstärkern, Kopfhörerverstärkern oder anderen Audio-Geräten, bei denen eine saubere und stabile Spannungsquelle kritisch ist.
- Medizintechnik: In Diagnosegeräten oder Überwachungssystemen, wo höchste Zuverlässigkeit und geringe Störanfälligkeit gefordert sind.
- Kleinere Stromversorgungen und Netzteile: Als Kernkomponente in kundenspezifischen oder kompakten Netzteillösungen.
- Beleuchtungssysteme: Zur Steuerung oder Stromversorgung von Niedervolt-LED-Systemen.
- Hobby-Elektronik und Prototyping: Eine robuste und zuverlässige Wahl für den Bau von elektronischen Projekten und Prototypen.
Häufig gestellte Fragen zu EI 38/13,5 – Printtrafo, 3,2 VA, 15 V, 214 mA, RM 25 mm
Wie wird der EI 38/13,5 Printtrafo auf der Leiterplatte montiert?
Der EI 38/13,5 Printtrafo ist für die Printmontage (THT – Through-Hole Technology) konzipiert. Seine Pins werden durch die dafür vorgesehenen Löcher auf der Leiterplatte gesteckt und anschließend durch Lötverbindungen fixiert. Das Rastermaß von 25 mm ist für die meisten Standard-Leiterplattenlayouts ausgelegt.
Welche Vorteile bietet die EI-Bauform gegenüber anderen Trafokonstruktionen?
Die EI-Bauform ist bekannt für ihre gute Effizienz, geringe Streuung und Robustheit. Sie ermöglicht eine gute Wärmeableitung und minimiert magnetische Interferenzen. Für Printanwendungen bietet sie zudem eine praktische und platzsparende Lösung, die leicht auf Leiterplatten montiert werden kann.
Ist der EI 38/13,5 Printtrafo für Dauerbetrieb geeignet?
Ja, der EI 38/13,5 Printtrafo ist für den Dauerbetrieb unter Einhaltung der spezifizierten Betriebsbedingungen ausgelegt. Die Verwendung hochwertiger Materialien und die optimierte Konstruktion sorgen für eine lange Lebensdauer und Zuverlässigkeit, auch bei kontinuierlicher Stromversorgung.
Welche Sicherheitsstandards erfüllt dieser Printtrafo?
Printtransformatoren wie der EI 38/13,5 erfüllen in der Regel gängige Sicherheitsstandards wie VDE, UL und CE. Dies umfasst Aspekte wie Isolationsfestigkeit, Flammwidrigkeit des Gehäusematerials und Schutz vor elektrischem Schlag. Genaue Zertifizierungen sind den produktspezifischen Datenblättern des Herstellers zu entnehmen.
Kann die Ausgangsspannung von 15 V AC für DC-Anwendungen verwendet werden?
Ja, die Ausgangsspannung von 15 V AC kann problemlos für DC-Anwendungen verwendet werden. Hierfür wird die Wechselspannung zunächst mit einem geeigneten Gleichrichter (z.B. eine Diodenbrücke) in pulsierende Gleichspannung umgewandelt und anschließend durch Glättungskondensatoren zu einer stabilen Gleichspannung weiterverarbeitet. Die benötigte DC-Spannung ergibt sich dann nach Abzug des Spannungsabfalls über die Dioden und unter Berücksichtigung der Glättung.
Was bedeutet die Nennleistung von 3,2 VA?
Die Nennleistung von 3,2 VA (Voltampere) gibt die maximale Scheinleistung an, die der Transformator liefern kann. Sie ist das Produkt aus Ausgangsspannung (15 V) und Ausgangsstrom (214 mA), wobei 15 V 0,214 A = 3,21 VA ergibt. Dies bedeutet, dass der Transformator bis zu 214 mA bei 15 V konstant liefern kann, ohne überlastet zu werden oder signifikant an Leistung zu verlieren.
Gibt es Garantie oder Gewährleistung auf diesen Printtrafo?
Als Teil des Produktangebots von Lan.de unterliegt der EI 38/13,5 Printtrafo den gesetzlichen Gewährleistungsbestimmungen. Zusätzliche Herstellergarantien können je nach Produkt und Hersteller variieren und sind in den produktspezifischen Informationen auf unserer Webseite zu finden.
