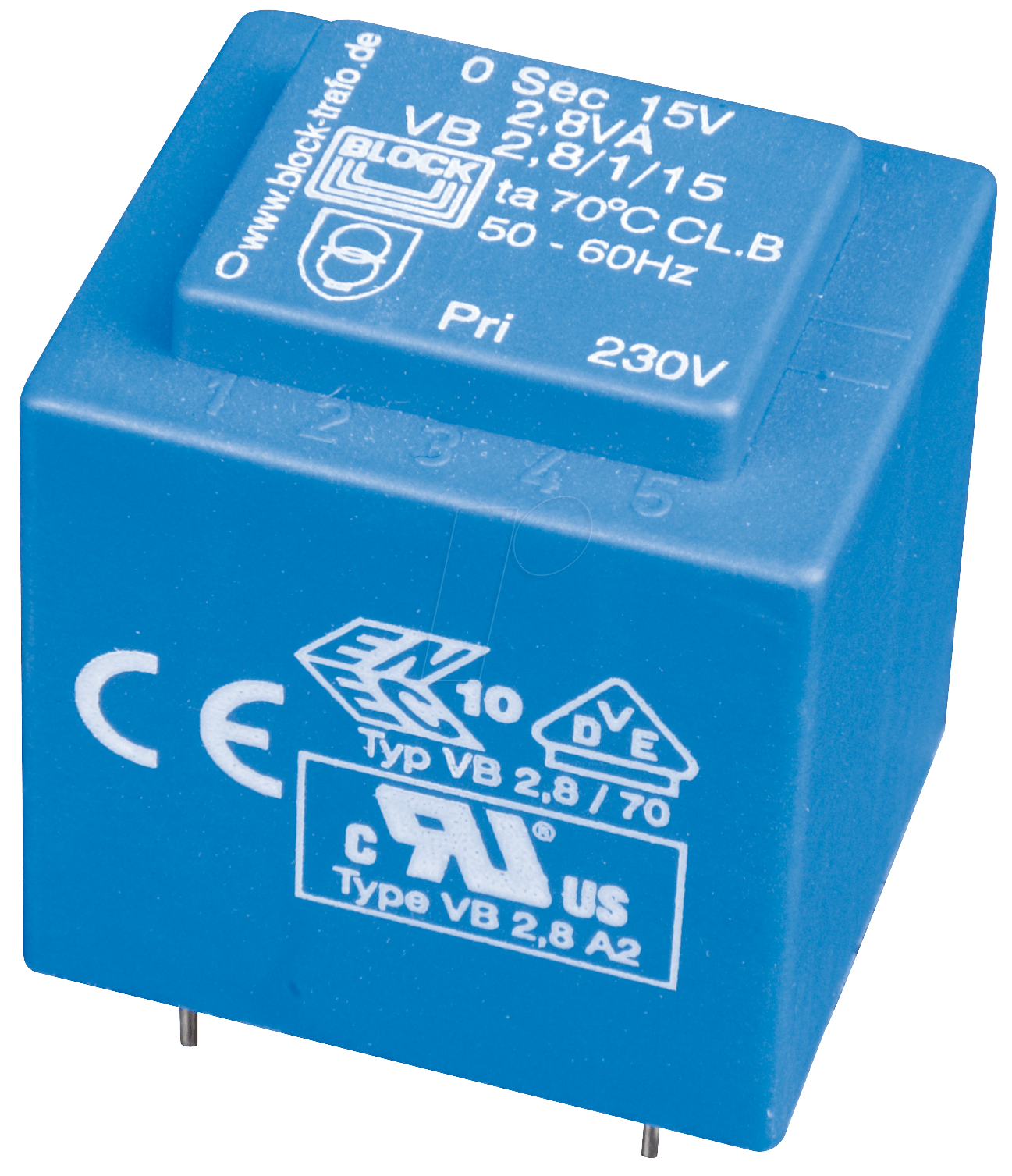

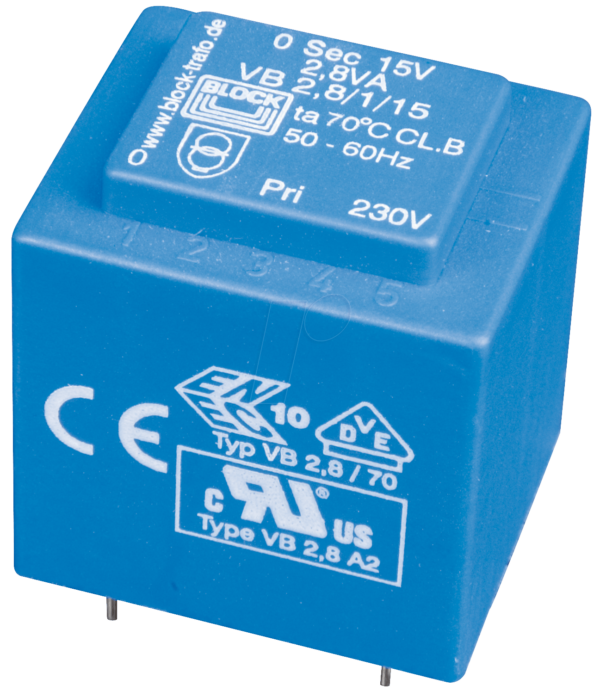

Hochleistungs-Printtrafo EI 30/23 115 – Präzise Stromversorgung für anspruchsvolle Anwendungen
Der EI 30/23 115 Printtrafo mit einer Leistung von 2,8 VA, einer Sekundärspannung von 15 V und einem Sekundärstrom von 186 mA ist die ideale Lösung für Entwickler und Hersteller, die eine zuverlässige und stabile Energiequelle für ihre elektronischen Schaltungen benötigen. Dieser Printtrafo ist speziell konzipiert, um präzise Spannungen für diverse Einsatzgebiete wie Steuerungsmodule, Messtechnik oder kompakte Netzteile zu liefern und übertrifft Standardlösungen durch seine herausragende Effizienz und Robustheit.
Optimierte Leistung und Zuverlässigkeit für Ihre Elektronikprojekte
In der Welt der Elektronikentwicklung ist die Qualität der Energieversorgung entscheidend für die Funktionalität und Langlebigkeit der gesamten Schaltung. Der EI 30/23 115 Printtrafo setzt hier neue Maßstäbe. Seine Kernkonstruktion, basierend auf den bewährten EI-Kernen, minimiert magnetische Verluste und sorgt für eine hohe Effizienz. Dies bedeutet weniger Wärmeentwicklung, geringeren Energieverbrauch und damit eine höhere Betriebssicherheit. Mit einer Nennleistung von 2,8 VA und einer präzisen Sekundärspannung von 15 Volt bei einem Strom von 186 Milliampere ist dieser Transformator perfekt abgestimmt, um eine Vielzahl von elektronischen Komponenten wie integrierte Schaltkreise, Sensoren oder kleine Motoren zuverlässig mit Energie zu versorgen. Die Wahl des richtigen Trafos ist oft der Schlüssel zur Vermeidung von Störungen, zum Schutz empfindlicher Bauteile und zur Maximierung der Gesamtperformance Ihres Produkts. Der EI 30/23 115 bietet genau diese Sicherheit und Leistung, die Sie von einem Premium-Bauteil erwarten.
Konstruktive Merkmale und Materialgüte
Der EI 30/23 115 Printtrafo zeichnet sich durch seine sorgfältige Konstruktion und die Verwendung hochwertiger Materialien aus, die für seine Leistungsfähigkeit und Langlebigkeit unerlässlich sind. Der EI-Kern, ein Standard in der Trafotechnik, wird hier in einer optimierten Form eingesetzt, um die magnetische Kopplung zwischen Primär- und Sekundärwicklung zu maximieren und gleichzeitig Streuverluste zu minimieren. Die Wicklungen selbst sind aus hochreinem Kupferdraht gefertigt, der für seine hervorragende Leitfähigkeit bekannt ist. Dies garantiert eine effiziente Energieübertragung und minimiert den Leistungsverlust. Die Isolation der Wicklungen entspricht höchsten Sicherheitsstandards und schützt vor Überschlägen und Kurzschlüssen, selbst unter anspruchsvollen Umgebungsbedingungen. Die robuste Bauweise ermöglicht eine einfache und sichere Montage auf Leiterplatten (Printmontage), wobei der Rastermaß von 20 mm eine standardisierte Integration in viele Schaltungsdesigns erlaubt.
Vorteile des EI 30/23 115 Printtrafos
- Hohe Effizienz: Minimierte Verluste sorgen für geringere Wärmeentwicklung und reduzierten Energieverbrauch, was sich positiv auf die Betriebskosten und die Lebensdauer auswirkt.
- Präzise Spannungsregelung: Die stabile Sekundärspannung von 15 V gewährleistet eine zuverlässige Funktion empfindlicher elektronischer Komponenten.
- Kompakte Bauform: Mit den Abmessungen des EI 30-Kerns und dem 20 mm Rastermaß lässt sich der Trafo platzsparend auf Leiterplatten integrieren.
- Robuste Konstruktion: Hochwertige Materialien und eine sorgfältige Fertigung garantieren Langlebigkeit und Zuverlässigkeit, auch im anspruchsvollen industriellen Einsatz.
- Sicherheit: Die Isolationsklasse und die Einhaltung relevanter Normen bieten ein Höchstmaß an elektrischer Sicherheit.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Anwendungen in der Automatisierungstechnik, Messtechnik, Medizintechnik und allgemeinen Stromversorgung.
- Zuverlässige Stromlieferung: Mit 186 mA Sekundärstrom können auch Anwendungen mit moderatem Leistungsbedarf sicher versorgt werden.
Technische Spezifikationen im Detail
Der EI 30/23 115 Printtrafo ist ein Transformator, der speziell für die Direktmontage auf Leiterplatten (Print) entwickelt wurde. Seine Nennleistung beträgt 2,8 Voltampere (VA), was ein Maß für die Scheinleistung ist und die Kapazität des Trafos zur Versorgung von Lasten mit sowohl ohmschem als auch reaktivem Anteil angibt. Die Primärwicklung ist für die gängige Netzspannung ausgelegt, während die Sekundärwicklung eine präzise und stabile Spannung von 15 Volt AC liefert. Der maximale kontinuierliche Sekundärstrom, den der Trafo sicher liefern kann, beträgt 186 Milliampere (mA). Dies ist ein entscheidender Parameter bei der Auslegung von Stromversorgungen, da er sicherstellt, dass die angeschlossenen Komponenten ausreichend mit Strom versorgt werden, ohne den Trafo zu überlasten. Der Einbauraster (RM) von 20 mm ist ein wichtiger Standardwert, der die Position der Befestigungspins auf der Leiterplatte definiert und eine einfache Kompatibilität mit vielen PCB-Designs gewährleistet. Diese Spezifikationen machen den EI 30/23 115 zu einem vielseitigen und leistungsfähigen Bauteil für eine Vielzahl von Anwendungen, bei denen eine genaue und stabile Spannungsversorgung gefordert ist.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Printtrafo,EI-Kern Bauform |
| Modellbezeichnung | EI 30/23 115 |
| Nennleistung | 2,8 VA |
| Sekundärspannung (AC) | 15 V |
| Max. Sekundärstrom (AC) | 186 mA |
| Einbauraster (RM) | 20 mm |
| Isolationsklasse | Standard gemäß IEC-Normen (z.B. Klasse B oder F, je nach spezifischer Fertigungsvariante, für hohe Betriebssicherheit und Temperaturbeständigkeit) |
| Konstruktion | Robuster Aufbau mit EI-Kern und vergossenen oder isolierten Wicklungen für verbesserte Haltbarkeit und Sicherheit. Entwickelt für die Auf-Leiterplatten-Montage. |
| Einsatzgebiete | Steuerungen, Regelungstechnik, Messtechnik, kleine Netzgeräte, Signalverarbeitung, Geräte-Eigenversorgung, Kleinmotorantriebe. |
Anwendungsbereiche und Integration
Der EI 30/23 115 Printtrafo ist aufgrund seiner kompakten Größe, der stabilen Leistungsabgabe und der einfachen Montage ein unverzichtbarer Bestandteil in zahlreichen elektronischen Applikationen. In der industriellen Automatisierung findet er breite Anwendung zur Stromversorgung von SPS-Modulen (Speicherprogrammierbare Steuerungen), Sensorik und Aktuatorik, wo eine zuverlässige und störungsfreie Energieversorgung für reibungslose Abläufe sorgt. In der Messtechnik und Prüftechnik ist die präzise Spannungsstabilität dieses Trafos essenziell, um genaue Messergebnisse zu gewährleisten und empfindliche Messinstrumente zu schützen. Auch im Bereich der Medizintechnik, wo höchste Anforderungen an Zuverlässigkeit und Sicherheit gestellt werden, kann der EI 30/23 115 zur Versorgung von Diagnosegeräten oder Überwachungssystemen eingesetzt werden. Darüber hinaus eignet er sich hervorragend für den Einsatz in kompakten, kundenspezifischen Stromversorgungen für eine Vielzahl von Konsumgütern und industriellen Geräten. Die Printmontage mit einem 20 mm Rastermaß ermöglicht eine effiziente Bestückung von Leiterplatten und optimiert den Aufbau von elektronischen Geräten.
Häufig gestellte Fragen (FAQ) zu EI 30/23 115 – Printtrafo, 2,8 VA, 15 V, 186 mA, RM 20 mm
Was ist der Hauptvorteil des EI 30/23 115 Printtrafos gegenüber anderen Trafos?
Der Hauptvorteil des EI 30/23 115 liegt in seiner Kombination aus kompakter Bauform für die Printmontage, hoher Effizienz durch den optimierten EI-Kern und der präzisen, stabilen Sekundärspannung von 15 V. Dies ermöglicht eine zuverlässige und platzsparende Stromversorgung für anspruchsvolle elektronische Schaltungen.
Für welche Art von Geräten ist dieser Trafo besonders gut geeignet?
Dieser Trafo ist ideal für Anwendungen, die eine stabile 15-V-Versorgung mit moderatem Strombedarf benötigen. Dazu gehören unter anderem Steuerungsmodule, Messtechnik, kleine Netzteile, Signalverarbeitungsschaltungen und Geräte der Medizintechnik.
Welche Primärspannung wird für den EI 30/23 115 benötigt?
Die genaue Primärspannung ist herstellerabhängig und wird üblicherweise auf dem Typenschild des Trafos angegeben. Typischerweise werden solche Trafos für 230 V AC oder 115 V AC Netzspannung ausgelegt. Bitte prüfen Sie die genaue Spezifikation auf dem Bauteil oder in den technischen Datenblättern.
Kann der EI 30/23 115 für Dauerbetrieb eingesetzt werden?
Ja, der EI 30/23 115 ist für den Dauerbetrieb konzipiert, sofern die Nennleistung und der maximale Sekundärstrom nicht überschritten werden und die Umgebungsbedingungen die zulässigen Temperaturgrenzen nicht überschreiten. Die robuste Bauweise und die effiziente Wärmeableitung unterstützen den Langzeiteinsatz.
Was bedeutet „RM 20 mm“?
RM steht für Rastermaß. RM 20 mm gibt den Abstand der Anschluss-Pins des Trafos auf der Leiterplatte an. Ein Rastermaß von 20 mm ist ein gängiger Standard, der die einfache Integration in viele PCB-Designs ermöglicht und Kompatibilität sicherstellt.
Wie wird der Trafo auf der Leiterplatte befestigt?
Der EI 30/23 115 ist als Printtrafo konzipiert, was bedeutet, dass seine Anschluss-Pins direkt in vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend verlötet werden. Eine zusätzliche mechanische Befestigung ist in der Regel nicht erforderlich, kann aber je nach Vibrationsanforderungen der Anwendung zusätzlich erfolgen.
Welche Sicherheitsstandards erfüllt dieser Printtrafo?
Printtransformatoren wie der EI 30/23 115 erfüllen in der Regel relevante internationale Sicherheitsstandards wie IEC-Normen für elektrische Sicherheit und Isolationsklassen. Dies gewährleistet einen sicheren Betrieb und Schutz vor elektrischen Gefahren.
