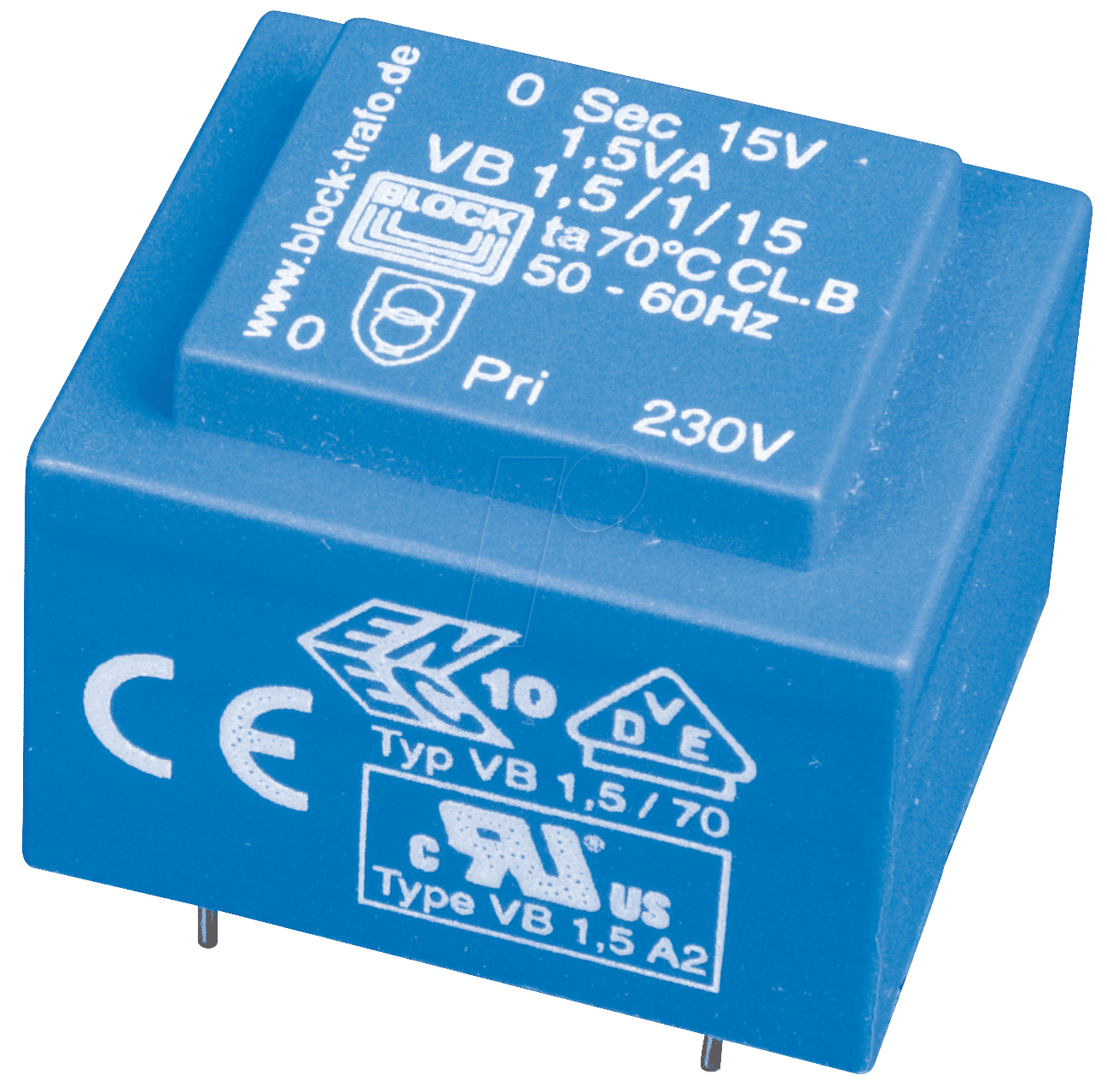

EI 30/12,5 209 – Präzisions-Printtrafo für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsfähigen Spannungsversorgung für Ihre elektronischen Schaltungen, die sowohl Präzision als auch Stabilität garantiert? Der EI 30/12,5 209 Printtrafo mit einer Leistung von 1,5 VA und sekundären Ausgängen von 2x 9 V bei jeweils 83 mA ist die ideale Komponente für Entwickler, Hobbyisten und professionelle Anwender, die eine kompakte und effiziente Lösung zur galvanischen Trennung und Spannungsanpassung benötigen. Dieser Trafo löst das Problem von unerwünschten Spannungsspitzen und ermöglicht die sichere Integration von unterschiedlichen Spannungsebenen in Ihre Projekte.
Überragende Leistung und Zuverlässigkeit im kompakten Format
Der EI 30/12,5 209 Printtrafo zeichnet sich durch seine herausragende Effizienz und Langlebigkeit aus. Im Vergleich zu generischen oder minderwertigen Transformatoren bietet dieser speziell entwickelte Printtrafo eine optimierte Kerngeometrie und hochwertige Wicklungsmaterialien, die zu einer geringeren Verlustleistung und einer höheren Betriebssicherheit führen. Die präzise Fertigung und die Einhaltung strenger Qualitätsstandards garantieren eine konstante Leistung über einen langen Zeitraum, was ihn zur überlegenen Wahl für kritische Anwendungen macht, bei denen Ausfälle keine Option sind.
Detaillierte Spezifikationen für höchste Ansprüche
Die EI-Serie von Transformatoren steht für Qualität und Anpassungsfähigkeit. Der EI 30/12,5 209 ist keine Ausnahme und bietet eine beeindruckende Kombination aus kompakten Abmessungen und Leistungsfähigkeit. Mit einer Leistung von 1,5 VA ist er perfekt geeignet für eine Vielzahl von Anwendungen, bei denen eine geringe bis moderate Leistungsaufnahme erforderlich ist. Die Möglichkeit der galvanischen Trennung von der Netzspannung bietet ein entscheidendes Sicherheitsmerkmal und schützt sowohl die angeschlossenen Geräte als auch den Benutzer.
Anwendungsbereiche und technische Vorteile
Dieser Printtrafo ist aufgrund seiner Spezifikationen und Bauform für eine breite Palette von Einsatzgebieten prädestiniert:
- Entwicklungs- und Prototypenbau: Ideal für Laborschaltungen, Testaufbauten und die Entwicklung neuer Elektronikprojekte, bei denen eine stabile und sichere Stromversorgung benötigt wird.
- Kleinere Steuerungs- und Überwachungssysteme: Perfekt für den Einsatz in industriellen Steuerungen, Sensornetzwerken oder Überwachungseinheiten, die eine dezidierte Hilfsspannung benötigen.
- Audio- und Signalverarbeitung: Geeignet für Schaltungen, die eine saubere und rauschfreie Stromversorgung für analoge oder digitale Signalpfade erfordern.
- Kleinere medizinische Geräte: Kann in nicht-lebenserhaltenden medizinischen Geräten eingesetzt werden, wo galvanische Trennung und eine zuverlässige Spannungsversorgung unerlässlich sind.
- Ladegeräte und Netzteile: Als Kernkomponente in kompakten Ladegeräten oder Netzteilen für diverse Kleingeräte.
- Beleuchtungssysteme: Einsatz in speziellen Beleuchtungsanwendungen, die eine bestimmte Niederspannung erfordern.
Die Vorteile des EI 30/12,5 209 liegen auf der Hand: Er bietet eine kosteneffiziente und dennoch hochzuverlässige Lösung für Spannungsanpassung und Isolation. Die sekundären Wicklungen mit 2x 9 V erlauben flexible Konfigurationen, beispielsweise die Parallelschaltung für höhere Stromstärke oder die Reihenschaltung für eine höhere Spannung, je nach den spezifischen Anforderungen Ihres Designs.
Konstruktion und Materialqualität
Die EI-Transformatoren sind bekannt für ihre robuste Bauweise. Der EI 30/12,5 209 ist keine Ausnahme und nutzt hochwertige Materialien, um Langlebigkeit und optimale Leistung zu gewährleisten:
- EI-Kern: Der spezielle EI-Kern aus hochwertigem Elektroblech minimiert Eisenverluste und sorgt für einen hohen Wirkungsgrad. Die Form des Kerns ermöglicht eine effiziente magnetische Kopplung und eine kompakte Bauweise.
- Hochwertige Kupferwicklungen: Die primäre und sekundären Wicklungen bestehen aus isoliertem Kupferdraht, der für eine optimale Leitfähigkeit und minimale Wärmeentwicklung sorgt. Die präzise Wickeltechnik verhindert Kurzschlüsse und gewährleistet die spezifizierten elektrischen Eigenschaften.
- Temperaturbeständige Isolation: Die Isolationsmaterialien sind so gewählt, dass sie auch unter erhöhten Betriebstemperaturen ihre Funktion erfüllen und eine sichere Trennung gewährleisten. Dies trägt maßgeblich zur Betriebssicherheit und Lebensdauer des Trafos bei.
- Vergussmasse (typisch): Viele EI-Trafos sind vergossen, was zusätzlichen Schutz vor mechanischer Beschädigung, Feuchtigkeit und Vibrationen bietet und die thermische Ableitung unterstützt.
- Printmontage: Die integrierten Lötstifte ermöglichen eine direkte und sichere Montage auf Leiterplatten (Printmontage), was den Verdrahtungsaufwand reduziert und eine robustere Verbindung schafft.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modell | EI 30/12,5 209 |
| Bauform | EI-Kern, Printtrafo |
| Leistung (VA) | 1,5 VA |
| Primärspannung (V AC) | Netzspannung (typisch 230 V AC – bitte stets auf dem Produktetikett oder der Dokumentation prüfen) |
| Sekundärspannung (V AC) | 2x 9 V |
| Sekundärstrom (mA) | 2x 83 mA |
| Aufbau | Doppel-Sekundärwicklung |
| Montage | Printmontage (RM 20 mm) |
| Isolation | Hohe Isolationsfestigkeit (gemäß EN Normen) |
| Betriebstemperatur | Breiter Betriebstemperaturbereich (typisch -25°C bis +85°C, genaue Angaben beachten) |
| Elektrische Sicherheit | Galvanische Trennung zwischen Primär- und Sekundärseite |
Häufig gestellte Fragen zu EI 30/12,5 209 – Printtrafo, 1,5 VA, 2x 9 V, 2x 83 mA, RM 20 mm
Was ist die Primärspannung des EI 30/12,5 209 Printtrafos?
Die genaue Primärspannung ist auf dem Etikett des Trafos angegeben und richtet sich nach der Netzspannung des Einsatzlandes, üblicherweise 230 V AC. Bitte überprüfen Sie stets die Angaben auf dem Produkt selbst oder in der begleitenden Dokumentation, um sicherzustellen, dass Sie die korrekte Spannung verwenden.
Kann ich die beiden Sekundärwicklungen gleichzeitig nutzen?
Ja, die beiden 9-V-Sekundärwicklungen sind für eine flexible Nutzung konzipiert. Sie können separat verwendet werden, um zwei unterschiedliche 9-V-Versorgungen zu realisieren, oder sie können parallel geschaltet werden (bei gleicher Polarität), um einen höheren Strom von 166 mA bei 9 V zu erhalten. Die Reihenschaltung würde zu einer 18-V-Ausgangsspannung führen.
Für welche Art von Anwendungen ist ein RM von 20 mm relevant?
Das RM (Reihen-Maß oder Pin-Abstand) von 20 mm bezieht sich auf den Abstand der Lötstifte auf der Leiterplatte. Dieses Maß ist entscheidend für die Kompatibilität mit Standard-Leiterplatten-Layouts und Bohrrastern. Ein RM von 20 mm ist typisch für viele Printmontagekomponenten und erleichtert die Integration in bestehende oder neue Platinendesigns.
Welche Vorteile bietet die galvanische Trennung?
Die galvanische Trennung trennt die Primär- und Sekundärseite des Trafos elektrisch voneinander. Dies verhindert den direkten Stromfluss zwischen den beiden Seiten und schützt so vor gefährlichen Netzspannungen. Dies erhöht die Sicherheit für Benutzer und Geräte und minimiert zudem Brummeinstreuungen, was für empfindliche Elektronik besonders wichtig ist.
Ist dieser Trafo für den Dauerbetrieb geeignet?
Ja, EI-Printtransformatoren wie der EI 30/12,5 209 sind für den zuverlässigen Dauerbetrieb konzipiert, vorausgesetzt, sie werden innerhalb ihrer spezifizierten Leistungsgrenzen (1,5 VA) betrieben und die Umgebungstemperatur liegt im zulässigen Bereich. Eine ausreichende Belüftung des Gerätes, in dem der Trafo verbaut ist, ist ebenfalls ratsam.
Was bedeutet eine Leistung von 1,5 VA?
VA steht für Voltampere und ist die Scheinleistung des Trafos. Sie gibt das Produkt aus der Spannung und dem Strom an, die der Trafo liefern kann. Bei einer Leistung von 1,5 VA und den Sekundärspannungen von 9 V können jeweils maximal 83 mA entnommen werden (1,5 VA / 9 V ≈ 0,166 A = 166 mA gesamt, aufgeteilt auf die beiden Wicklungen). Dies ist ausreichend für viele Kleinverbraucher und Steuerungsaufgaben.
Welche Sicherheitsstandards werden bei diesem Trafo üblicherweise eingehalten?
EI-Transformatoren für den europäischen Markt erfüllen in der Regel wichtige Sicherheitsnormen wie EN 61558. Diese Normen regeln elektrische, thermische und mechanische Anforderungen, um die Sicherheit bei der Anwendung zu gewährleisten. Die genauen Zertifizierungen können je nach Hersteller variieren, aber die grundlegenden Sicherheitsprinzipien wie Doppel- oder erhöhte Isolierung sind bei diesen Komponenten Standard.
