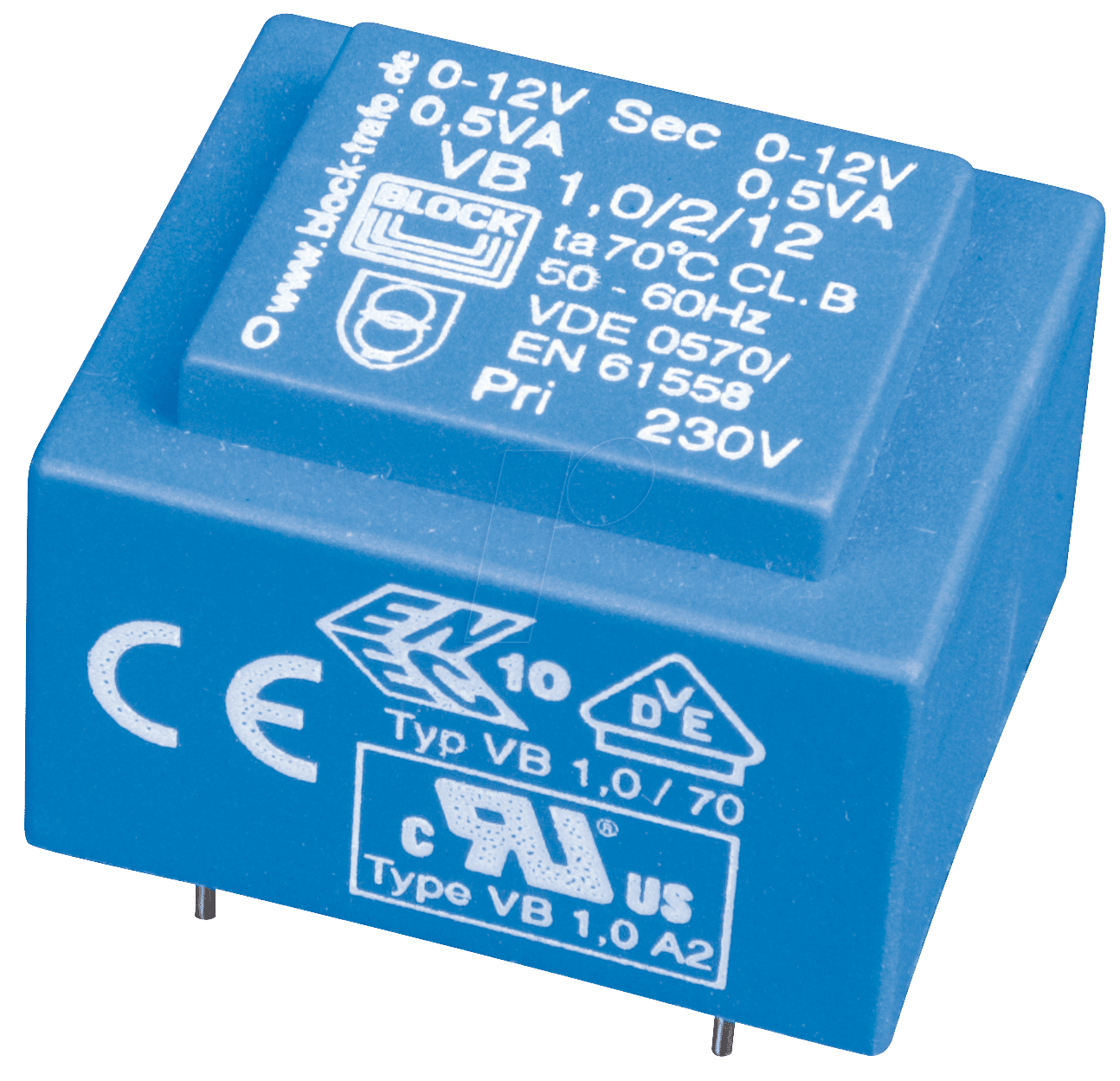

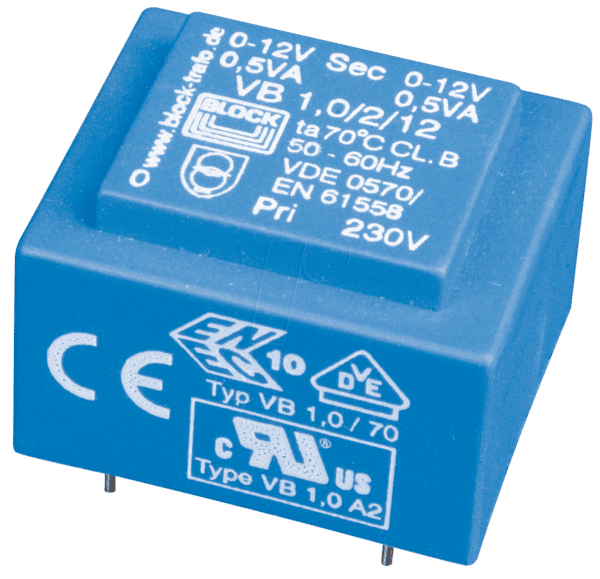

Präzise Stromversorgung für anspruchsvolle Schaltungen: EI 30/10,5 218 – Ihr Printtrafo für höchste Zuverlässigkeit
Der EI 30/10,5 218 Printtrafo ist die ideale Lösung für Entwickler und Techniker, die eine stabile und präzise Stromversorgung für ihre Elektronikprojekte benötigen. Wenn Sie nach einer kompakten und effizienten Lösung suchen, um Wechselspannungen zuverlässig in kleinere, benötigte Spannungspegel umzuwandeln, ohne Kompromisse bei der Signalqualität einzugehen, dann ist dieser Ringkerntrafo die überlegene Wahl. Er eignet sich hervorragend für den Einsatz in Messgeräten, Steuerungen, Audioanwendungen und vielen weiteren Nischenbereichen, wo geringe Störanfälligkeit und präzise Ausgangsspannungen gefragt sind.
Leistungsstark und Platzsparend: Die Kernkompetenzen des EI 30/10,5 218
Dieser Printtrafo zeichnet sich durch seine bemerkenswerte Leistungsdichte und sein kompaktes Design aus. Mit einer Nennleistung von 1 VA und einer präzisen Sekundärspannung von 2x 18 V bei einem Strom von 2x 24,2 mA bietet er die notwendige Energie für anspruchsvolle Schaltungen, ohne dabei übermäßigen Platz auf der Leiterplatte zu beanspruchen. Der Rastermaß von 20 mm ist optimiert für gängige Leiterplattenlayouts und erleichtert die Integration in bestehende Designs. Die EI-Bauform steht für Robustheit und eine effektive magnetische Abschirmung, was ihn zu einer exzellenten Wahl gegenüber einfacheren Transformatoren macht, die anfälliger für elektromagnetische Störungen (EMI) sind.
Vorteile, die überzeugen: Warum EI 30/10,5 218 die erste Wahl ist
- Hohe Präzision der Ausgangsspannungen: Gewährleistet die exakte Betriebsspannung für empfindliche elektronische Komponenten, minimiert Fehlerquellen und verbessert die Gesamtleistung des Systems.
- Kompaktes Design und Leiterplattenintegration: Mit seinem geringen Platzbedarf und dem optimierten RM 20 mm Rastermaß lässt sich der Trafo mühelos in bestehende oder neue Leiterplattendesigns integrieren.
- Effektive EMV-Entkopplung: Die EI-Bauform bietet eine natürliche Abschirmung, die unerwünschte elektromagnetische Interferenzen reduziert und die Signalintegrität schützt.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien und nach strengen Industriestandards, verspricht dieser Printtrafo eine lange Lebensdauer und Zuverlässigkeit im Dauerbetrieb.
- Vielseitige Anwendungsmöglichkeiten: Ideal für die Spannungsversorgung von Sensoren, analogen Schaltungen, Mikrocontrollern, Audioverstärkern und vielen anderen präzisionsorientierten Anwendungen.
- Effiziente Energieumwandlung: Minimiert Energieverluste und trägt somit zu einer höheren Energieeffizienz Ihrer Schaltungen bei, was besonders in batteriebetriebenen oder energiesensiblen Systemen von Vorteil ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Printtrafo, EI-Bauform |
| Nennleistung (VA) | 1 VA |
| Sekundärspannung (V) | 2x 18 V |
| Sekundärstrom (mA) | 2x 24,2 mA |
| Rastermaß (mm) | 20 mm |
| Primärspannung (V) | Typischerweise 230 V AC oder 115 V AC (bitte spezifisches Datenblatt prüfen) |
| Isolationsspannung | Entspricht den relevanten Normen für Sicherheit und Isolation von Transformatoren, gewährleistet Schutz vor elektrischen Schlägen. |
| Betriebstemperatur | Geeignet für den Einsatz in einem breiten Temperaturbereich, der die Anforderungen der meisten industriellen und kommerziellen Umgebungen erfüllt. Spezifische Grenzwerte sind dem Datenblatt zu entnehmen. |
| Montageart | Printmontage auf Leiterplatte, Lötanschlüsse |
| Material der Wicklung | Hochwertiger Kupferlackdraht, der für geringen Widerstand und hohe thermische Belastbarkeit optimiert ist. |
Präzisionswicklung für maximale Performance
Die Kernkomponente jedes Transformators ist seine Wicklung. Beim EI 30/10,5 218 kommen ausschließlich hochreine Kupferlackdrähte zum Einsatz, die sorgfältig nach präzisen Spezifikationen gewickelt werden. Dieses Vorgehen garantiert einen minimalen Gleichstromwiderstand, was sich direkt in einer geringeren Eigenerwärmung und somit einer höheren Effizienz niederschlägt. Die doppelte Sekundärwicklung mit 2x 18 V bietet zusätzliche Flexibilität für Schaltungsdesigns, die symmetrische Spannungen oder die Reihenschaltung zur Erzeugung höherer Spannungen benötigen. Die präzise Wickeltechnik reduziert zudem die Streuinduktivität, ein kritischer Faktor für die Signalintegrität in hochfrequenten Anwendungen. Die Isolationsmaterialien, die zwischen Primär- und Sekundärwicklung sowie zwischen den Lagen verwendet werden, entsprechen höchsten Sicherheitsstandards und gewährleisten eine zuverlässige Trennung.
Anwendungsbereiche: Wo Zuverlässigkeit auf Präzision trifft
Der EI 30/10,5 218 Printtrafo ist weit mehr als nur ein Bauteil; er ist ein Fundament für zuverlässige Elektronik. Seine Leistungsfähigkeit und Präzision prädestinieren ihn für eine Vielzahl von Einsatzgebieten:
- Messtechnik: In Oszilloskopen, Spektrumanalysatoren und anderen Präzisionsmessgeräten sorgt er für eine saubere, rauschfreie Spannungsversorgung, die für genaue Messergebnisse unerlässlich ist.
- Automatisierung und Steuerungstechnik: In industriellen Steuerungen, SPS-Systemen und Sensorelektronik gewährleistet er die stabile Stromversorgung kritischer Komponenten, auch unter rauen Umgebungsbedingungen.
- Audio- und Hi-Fi-Anwendungen: Entwickler von Vorverstärkern, DACs oder Kopfhörerverstärkern schätzen die geringe Brummentwicklung und die stabile Ausgangsspannung, die zu einem klaren und unverfälschten Klang beitragen.
- Medizintechnik: In Geräten wie Blutdruckmessgeräten, Infusionspumpen oder Diagnostiksystemen ist absolute Zuverlässigkeit gefragt. Der EI 30/10,5 218 liefert die benötigte konstante Spannung für den sicheren Betrieb.
- Telekommunikation: In Netzwerkgeräten, Routern oder Basisstationen sorgt er für eine störungsfreie Stromversorgung, die für die Datenintegrität entscheidend ist.
- Modellbau und Hobbyelektronik: Für anspruchsvolle Projekte, bei denen es auf präzise Spannungen und geringe Störfrequenzen ankommt, ist dieser Trafo die perfekte Wahl.
Die EI-Bauform mit ihrem geschlossenen Kern minimiert magnetische Feldlinien, die nach außen dringen, und reduziert dadurch die Kopplung an umliegende Schaltungsteile. Dies ist besonders vorteilhaft in empfindlichen analogen Schaltungen oder bei der Verarbeitung schwacher Signale, wo unerwünschte Einkopplungen zu Fehlern führen können. Die kompakte Größe bei gleichzeitiger Leistungsfähigkeit ermöglicht zudem die Entwicklung von Geräten mit einer hohen Integrationsdichte, was Platz und Kosten spart.
FAQ – Häufig gestellte Fragen zu EI 30/10,5 218 – Printtrafo, 1 VA, 2x 18 V, 2x 24,2 mA, RM 20 mm
Was bedeutet die Bezeichnung EI 30/10,5 218?
Die Bezeichnung „EI“ steht für die Bauform des Trafos, die durch ihre charakteristische Kernform definiert ist. „30“ bezieht sich typischerweise auf die äußere Größe des Kerns (oft in mm angegeben), während „10,5“ die Distanz zwischen den Schenkeln des Kerns oder eine andere geometrische Kennzahl darstellen kann. Die „218“ könnte eine interne Herstellerspezifikation, eine Leistungsklasse oder eine spezifische Produktvariante kennzeichnen. Für exakte Maße und Spezifikationen ist stets das offizielle Datenblatt des Herstellers maßgeblich.
Für welche Primärspannungen ist dieser Trafo ausgelegt?
Obwohl die Spezifikation 2x 18 V für die Sekundärseite angibt, ist die Primärspannung nicht explizit genannt. Üblicherweise sind solche Transformatoren für gängige Netzspannungen wie 230 V AC oder 115 V AC ausgelegt. Es ist jedoch essenziell, das spezifische technische Datenblatt des Herstellers zu konsultieren, um die genauen Primärspezifikationen und Zulassungen zu erfahren.
Ist dieser Trafo für Dauerbetrieb geeignet?
Ja, dieser Printtrafo ist für den zuverlässigen Dauerbetrieb konzipiert. Die hochwertige Fertigung, die verwendeten Materialien und die effektive Wärmeableitung der EI-Bauform gewährleisten eine hohe Lebensdauer, auch wenn der Trafo unter Last steht. Wie bei jedem elektronischen Bauteil sollten jedoch die maximal zulässigen Betriebsparameter (Leistung, Spannung, Strom, Temperatur) eingehalten werden, um eine optimale Leistung und Langlebigkeit zu gewährleisten.
Wie wirkt sich das Rastermaß von 20 mm auf meine Schaltung aus?
Das Rastermaß von 20 mm bezieht sich auf den Abstand der Befestigungslöcher oder der Anschlussbeine auf der Leiterplatte. Ein standardisiertes Rastermaß wie 20 mm erleichtert die Montage auf gängigen Leiterplattenlayouts und die automatische Bestückung. Es sorgt für eine präzise und sichere mechanische Verbindung und ist so gewählt, dass er mit vielen Layouts kompatibel ist und eine gute Verteilung auf der Platine ermöglicht.
Welche Vorteile bietet die EI-Bauform gegenüber anderen Transformator-Bauformen?
Die EI-Bauform bietet eine gute Kombination aus magnetischer Effizienz, mechanischer Stabilität und Kostenersparnis. Der geschlossene Kern minimiert die Streuung magnetischer Felder, was zu einer geringeren elektromagnetischen Interferenz (EMI) führt. Dies ist besonders wichtig in empfindlichen elektronischen Schaltungen. Zudem ist die EI-Bauform robust und gut für die Montage auf Leiterplatten geeignet.
Kann ich mit diesem Trafo auch höhere Spannungen erzeugen?
Mit den beiden Sekundärwicklungen von je 18 V haben Sie die Möglichkeit, diese in Reihe zu schalten. Dies würde eine Gesamtsekundärspannung von 36 V ergeben. Beachten Sie jedoch, dass die Strombelastbarkeit entsprechend angepasst werden muss und die Gesamtleistung von 1 VA nicht überschritten werden darf. Für andere Spannungsanforderungen sind spezifische Transformatoren erforderlich.
Wo finde ich das detaillierte Datenblatt für den EI 30/10,5 218?
Das detaillierte technische Datenblatt mit allen genauen Spezifikationen, Abmessungen, elektrischen Kennwerten und Zulassungen ist in der Regel direkt auf der Produktseite des Herstellers oder bei autorisierten Händlern wie Lan.de verfügbar. Es ist unerlässlich, dieses Dokument für eine präzise Planung und Implementierung zu konsultieren.
