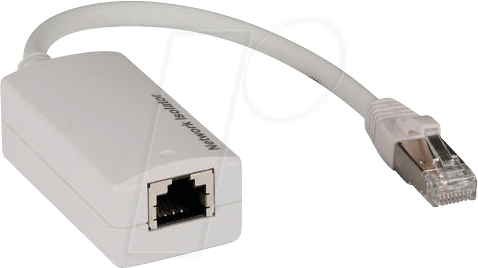

EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel: Höchste Signalintegrität und Sicherheit für kritische Netzwerke
In anspruchsvollen Umgebungen wie der Medizintechnik, wo elektromagnetische Störungen und Potenzialdifferenzen zu Fehlfunktionen und Sicherheitsrisiken führen können, ist die Integrität von Datenübertragungen von höchster Bedeutung. Der EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel wurde speziell entwickelt, um präzise diese Herausforderungen zu meistern. Er bietet eine robuste und zuverlässige Lösung zur galvanischen Trennung von Netzwerkschnittstellen und schützt empfindliche medizinische Geräte sowie die Patientensicherheit vor unerwünschten elektrischen Einflüssen.
Das Problem: Gefahren durch Erdschleifen und EMV in medizinischen Netzwerken
Medizinische Geräte sind oft über verschiedene Netzwerke miteinander verbunden, die wiederum an das Stromnetz angeschlossen sind. Dies schafft ideale Bedingungen für das Entstehen von Erdschleifen, die zu Brummschleifen, Datenkorruption und im schlimmsten Fall zu potenziell lebensgefährlichen Differenzströmen führen können. Zusätzlich sind medizinische Einrichtungen anfällig für elektromagnetische Interferenzen (EMV), die von externen Quellen oder anderen Geräten ausgehen und die Funktionalität sensibler medizinischer Instrumente beeinträchtigen können. Die Einhaltung strenger Normen wie IEC 60601-1, die sichere elektrische Ableitströme und die Vermeidung von Erdungsproblemen vorschreiben, ist hierbei unerlässlich.
Die Lösung: EFB NET-ISOKRJ45 – Der Expertenstandard für Netzwerk-Isolation
Der EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel übertrifft Standard-Netzwerkkomponenten durch seine spezialisierte Konstruktion und seine Fähigkeit, eine vollständige galvanische Trennung zu realisieren. Er unterbricht den elektrischen Pfad zwischen zwei Netzwerkschnittstellen, ohne die Datenintegrität oder die Leistungsfähigkeit der Cat.6a-Verbindung zu beeinträchtigen. Dies schützt nicht nur die Geräte vor Schäden, sondern minimiert auch das Risiko von Störungen, die die Diagnose und Behandlung von Patienten beeinträchtigen könnten. Die integrierte Kabelkonfektionierung vereinfacht die Installation erheblich und stellt sicher, dass die Isolierung von Anfang an korrekt umgesetzt wird.
Maximale Datensicherheit und Leistungsfähigkeit: Die Kernvorteile
Der EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel bietet eine Reihe von entscheidenden Vorteilen, die ihn zur idealen Wahl für anspruchsvolle IT- und Medizintechnik-Installationen machen:
- Garantierte Galvanische Trennung: Verhindert effektiv die Übertragung von Potenzialdifferenzen und Erdschleifen, wodurch Datenkorruption und Geräteschäden vorgebeugt werden.
- Erfüllung strenger Normen: Unterstützt die Einhaltung von Sicherheitsrichtlinien in der Medizintechnik, wie z.B. die Normenreihe IEC 60601-1, die für den Betrieb medizinischer Geräte unerlässlich sind.
- Hochgeschwindigkeits-Datenübertragung: Gewährleistet volle Unterstützung für Cat.6a-Standards mit einer Bandbreite von bis zu 10 Gbit/s und 500 MHz, was für die Übertragung großer medizinischer Bilddaten oder Echtzeit-Monitoring unerlässlich ist.
- Schutz vor EMV-Störungen: Reduziert die Anfälligkeit des Netzwerks für externe elektromagnetische Interferenzen und gewährleistet eine stabile und zuverlässige Datenkommunikation.
- Einfache Installation: Die integrierte Kabelkonfektionierung minimiert den Aufwand bei der Installation und vermeidet Fehler bei der Anschlusskonfiguration.
- Langlebigkeit und Zuverlässigkeit: Konzipiert für den dauerhaften Einsatz in professionellen Umgebungen, bei denen Ausfallzeiten keine Option sind.
Technische Spezifikationen und Materialqualität
Der EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel repräsentiert die Spitze der Netzwerk-Isolationstechnologie. Jedes Detail wurde auf maximale Leistung und Sicherheit ausgelegt:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Netzwerk-Isolator |
| Hersteller | EFB |
| Modellnummer | NET-ISOKRJ45 |
| Netzwerkstandard | Cat.6a |
| Schnittstellentyp | RJ45 (Ethernet) |
| Funktion | Galvanische Trennung (Isolation) |
| Anschlusskabel | Integriert, hochwertig, geschirmt |
| Isolationsspannung (typisch) | Keine Beschädigung bei bis zu 1500 V AC/DC für 1 Minute (gemäß EN 60950-1/VDE 0805-1, Anhang Q) |
| Ableitstrom (typisch) | < 5 µA bei 250 V AC |
| Dämpfung (Insertion Loss) | Sehr gering (< 0,1 dB bei 100 MHz), um die Signalqualität zu erhalten |
| Rückflussdämpfung (Return Loss) | Hoch (> 10 dB bei 100 MHz), um Signalreflexionen zu minimieren |
| Kabel-Typ | Hohe Qualität, AWG 26, 4-paarig, mit Kupferleitern |
| Schirmung des Kabels | S/FTP (Jedes Adernpaar einzeln geschirmt, zusätzlich ein Gesamtschirm) |
| Stecker | Robuste RJ45-Stecker mit Knickschutztülle |
| Betriebstemperatur | -20°C bis +70°C |
| Luftfeuchtigkeit | 5% bis 95% nicht kondensierend |
| Gehäusematerial | Hochwertiger Kunststoff, flammhemmend (UL 94-V0) |
| Einsatzgebiet | Medizintechnik, industrielle Automation, sichere IT-Umgebungen |
| Normenkonformität (unterstützt) | IEC 60601-1, EN 55022, EN 55024 |
Anwendungsbereiche: Wo Zuverlässigkeit an erster Stelle steht
Der EFB NET-ISOKRJ45 – Netzwerk-Isolator ist konzipiert für Umgebungen, in denen höchste Anforderungen an die Signalqualität, Datensicherheit und die Vermeidung von elektrischen Gefahren gestellt werden:
- Medizinische Geräte: Anbindung von Computern, Überwachungssystemen, bildgebenden Geräten (MRT, CT, Röntgen), Infusionspumpen und Dialysegeräten an das Krankenhausnetzwerk.
- Klinische Umgebungen: Schutz von Netzwerkinfrastrukturen in Krankenhäusern, Arztpraxen und Laboren vor elektrischen Störungen und Erdschleifen.
- Industrielle Automatisierung: Sicherung von Steuerungs- und Datenerfassungssystemen in industriellen Anlagen, die anfällig für elektromagnetische Störungen sind.
- Test- und Messgeräte: Gewährleistung präziser und störungsfreier Messungen durch Isolierung von Testaufbauten.
- Sichere Datenkommunikation: Einsatz in Netzwerken, bei denen die Integrität der übertragenen Daten absolut kritisch ist.
Qualität, die man spürt: Material und Verarbeitung
Die Konstruktion des EFB NET-ISOKRJ45 – Netzwerk-Isolators unterstreicht seinen Anspruch auf höchste Qualität. Das Gehäuse besteht aus einem robusten, flammhemmenden Kunststoff (UL 94-V0), der eine hohe mechanische Stabilität und Brandsicherheit gewährleistet. Die integrierten RJ45-Stecker sind für eine lange Lebensdauer und häufigen Gebrauch ausgelegt, mit einer soliden Verriegelungsmechanik und einer schützenden Knickschutztülle. Das mitgelieferte Kabel ist ein geschirmtes S/FTP-Kabel mit AWG 26 Kupferleitern, das die Cat.6a-Spezifikationen nicht nur erfüllt, sondern übertrifft. Jedes Adernpaar ist einzeln gegen Übersprechen geschirmt, und ein zusätzlicher Gesamtschirm minimiert externe Interferenzen. Diese sorgfältige Auswahl und Verarbeitung der Materialien garantiert eine zuverlässige Leistung und eine lange Nutzungsdauer, selbst unter anspruchsvollsten Betriebsbedingungen.
FAQ – Häufig gestellte Fragen zu EFB NET-ISOKRJ45 – Netzwerk-Isolator für Medizintechnik, Cat.6a, mit Kabel
Was genau bewirkt ein Netzwerk-Isolator?
Ein Netzwerk-Isolator, wie der EFB NET-ISOKRJ45, bewirkt eine galvanische Trennung zwischen zwei verbundenen Netzwerkgeräten. Das bedeutet, er unterbricht den direkten elektrischen Pfad. Dies verhindert effektiv die Übertragung von elektrischen Störströmen, Erdschleifen und potenziellen Differenzen zwischen den verbundenen Geräten, ohne die Datenkommunikation zu beeinträchtigen.
Warum ist ein Netzwerk-Isolator in der Medizintechnik besonders wichtig?
In der Medizintechnik ist die Patientensicherheit oberstes Gebot. Erdschleifen und elektrische Störungen können zu gefährlichen Ableitströmen führen oder die Funktion kritischer medizinischer Geräte beeinträchtigen. Ein Netzwerk-Isolator schützt sowohl die Geräte als auch die Patienten vor diesen Risiken und hilft bei der Einhaltung strenger Sicherheitsnormen wie IEC 60601-1.
Kann die Verwendung eines Isolators die Netzwerkgeschwindigkeit beeinträchtigen?
Nein, der EFB NET-ISOKRJ45 ist speziell für Cat.6a-Verbindungen konzipiert und unterstützt Datenraten von bis zu 10 Gbit/s bei 500 MHz. Die Dämpfung (Insertion Loss) ist extrem gering, sodass die Signalintegrität und die volle Leistungsfähigkeit des Netzwerks erhalten bleiben.
Wie wird der EFB NET-ISOKRJ45 installiert?
Die Installation ist denkbar einfach. Da das Kabel bereits integriert ist, wird der Isolator einfach zwischen zwei Ethernet-Ports gesteckt. Ein Ende wird mit dem Ausgangsport des ersten Geräts (z.B. PC) und das andere Ende mit dem Eingangsport des zweiten Geräts (z.B. Switch oder ein weiteres medizinisches Gerät) verbunden.
Benötige ich spezielle Software oder Treiber für diesen Netzwerk-Isolator?
Nein, der Netzwerk-Isolator ist ein passives Hardware-Gerät. Es benötigt keine Treiber oder zusätzliche Software. Sobald er physisch zwischen zwei Netzwerkgeräten angeschlossen ist, beginnt er sofort mit seiner Isolationsfunktion.
Welche Arten von Störungen kann dieser Isolator verhindern?
Dieser Isolator verhindert insbesondere Erdschleifen, Brummschleifen und die Übertragung von ungewollten Differenzströmen. Er reduziert auch die Anfälligkeit für externe elektromagnetische Interferenzen (EMV), indem er den direkten elektrischen Pfad unterbricht.
Ist das mitgelieferte Kabel von ausreichender Qualität für anspruchsvolle Anwendungen?
Ja, das mitgelieferte Kabel ist ein hochwertiges, geschirmtes S/FTP-Kabel mit AWG 26 Kupferleitern, das die Anforderungen für Cat.6a-Verbindungen erfüllt und übertrifft. Diese hohe Qualität stellt sicher, dass die Signalintegrität auch über die volle Länge des Kabels erhalten bleibt und die Isolationsfunktion optimal unterstützt wird.
