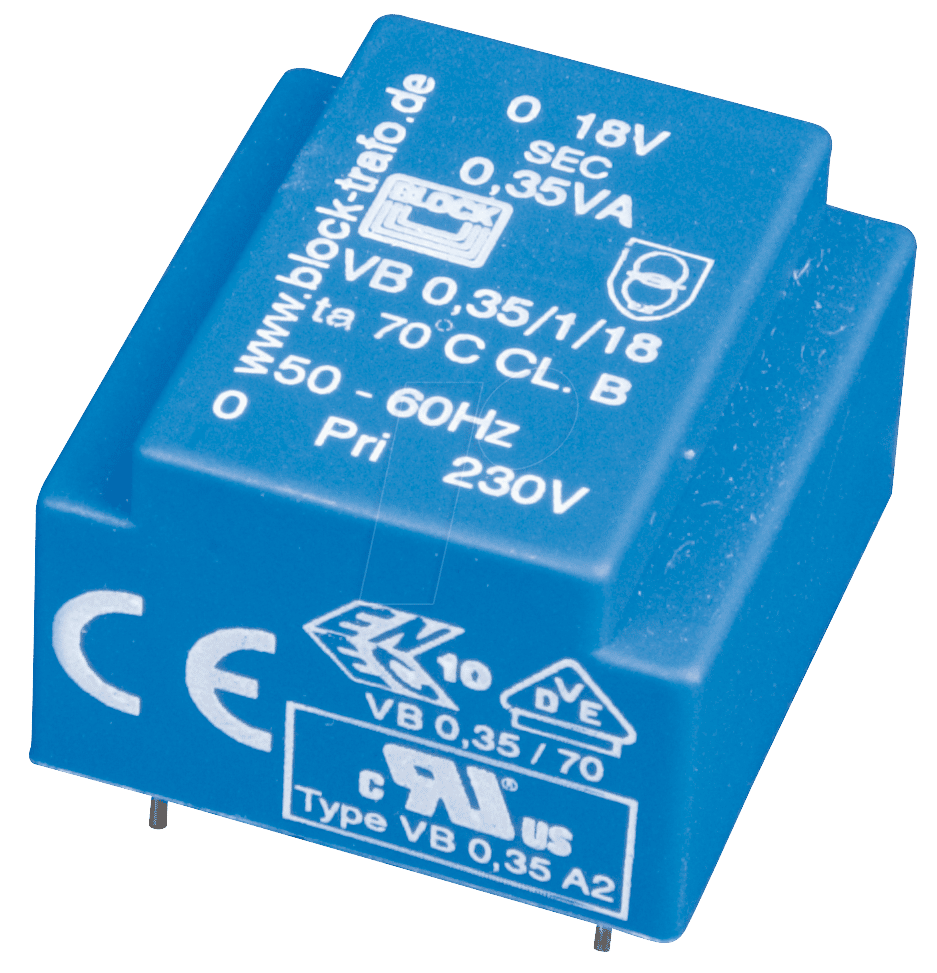

EE 20/6,1 224 – Printtrafo für präzise Spannungsversorgung in anspruchsvollen Schaltungen
Der EE 20/6,1 224 Printtrafo mit einer Leistung von 0,35 VA ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Spannungsversorgung für ihre elektronischen Schaltungen benötigen. Er wurde speziell für Anwendungen konzipiert, bei denen eine stabile Ausgangsspannung und eine geringe Leistungsaufnahme entscheidend sind, wie beispielsweise in der Mess-, Steuerungs- und Regelungstechnik, in der Medizintechnik oder in professionellen Audioanwendungen.
Herausragende Leistung und Effizienz für Ihre Projekte
Dieser Printtrafo zeichnet sich durch seine hohe Effizienz und seine kompakte Bauform aus. Mit zwei sekundären Wicklungen, die jeweils 24 Volt liefern, und einem Ausgangsstrom von 7 mA pro Wicklung, bietet er flexible Einsatzmöglichkeiten für unterschiedlichste Anforderungen. Die primäre Wicklung ermöglicht den Betrieb an gängigen Netzspannungen, wodurch eine nahtlose Integration in bestehende Systeme gewährleistet wird.
Kernvorteile des EE 20/6,1 224 Printtrafos
- Präzise Spannungsregelung: Liefert stabile Ausgangsspannungen von 2x 24 V, unerlässlich für empfindliche Elektronikkomponenten.
- Hohe Effizienz: Mit einer Nennleistung von nur 0,35 VA minimiert dieser Trafo den Energieverlust und trägt zur Energieeinsparung bei.
- Kompaktes Design: Der Rastermaß (RM) von 15 mm ermöglicht eine platzsparende Montage auf Leiterplatten, ideal für dicht bestückte Schaltungen.
- Zuverlässige Qualität: Hergestellt nach strengen Qualitätsstandards, gewährleistet er eine lange Lebensdauer und störungsfreien Betrieb.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Branchen, von der industriellen Automatisierung bis hin zu spezialisierten Hobbyprojekten.
- Sicherheit: Entworfen mit Blick auf elektrische Sicherheit und EMV-Verträglichkeit, um die Integrität Ihrer Schaltung zu gewährleisten.
Technische Spezifikationen und Aufbau
Der EE 20/6,1 224 Printtrafo ist ein Übertrager, der zur galvanischen Trennung zwischen der Primär- und Sekundärseite dient. Dies ist ein entscheidender Sicherheitsaspekt, der Überspannungen und Störungen von der Netzversorgung isoliert. Die Konstruktion mit einem geschlossenen Kern aus hochwertigem Elektrolytblech minimiert Streuverluste und magnetische Kopplung, was zu einer exzellenten Energieübertragung führt.
Die Wicklungen sind präzise aufgewickelt und mit einer Isolierung versehen, die den geltenden Normen entspricht. Dies gewährleistet nicht nur die elektrische Sicherheit, sondern auch eine hohe Lebensdauer des Trafos unter normalen Betriebsbedingungen. Die Anordnung der Wicklungen auf dem Kern ist optimiert, um eine maximale Effizienz bei der Umwandlung der elektrischen Energie zu erzielen.
Leistungsdaten im Detail
Die Nennleistung von 0,35 VA (Voltampere) gibt die maximale Scheinleistung an, die der Trafo dauerhaft abgeben kann, ohne überhitzt zu werden oder seine Spezifikationen zu beeinträchtigen. Die zwei sekundären Wicklungen liefern jeweils eine Nennspannung von 24 Volt AC (Wechselspannung). Der maximale Ausgangsstrom pro Sekundärwicklung beträgt 7 mA (Millampere). Dies bedeutet, dass jede Wicklung eine Leistung von ca. 0,168 VA (24 V 7 mA) liefern kann, was in Summe die Gesamtnennleistung des Trafos von 0,35 VA erklärt.
Diese spezifischen Werte machen den EE 20/6,1 224 Printtrafo ideal für die Versorgung von kleinsignalisierenden Schaltungen, Sensorik, kleinen Relais, LEDs oder zur Erzeugung von Referenzspannungen, wo keine hohen Stromstärken benötigt werden.
Einsatzmöglichkeiten und Anwendungsgebiete
Die Vielseitigkeit des EE 20/6,1 224 Printtrafos eröffnet eine breite Palette von Anwendungsgebieten. Dank seiner präzisen Spannungsausgabe und der robusten Konstruktion ist er bestens geeignet für:
- Mess-, Steuerungs- und Regelungstechnik (MSR): Zur zuverlässigen Stromversorgung von Sensoren, Aktoren und Steuergeräten in industriellen Automatisierungsprozessen.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und Sicherheit oberste Priorität haben, wie z.B. in Überwachungsgeräten oder kleinen medizinischen Instrumenten.
- Audio- und Videotechnik: Zur Erzeugung von Hilfsspannungen für Vorverstärker, Signalaufbereitungsschaltungen oder Spezialeffektgeräte.
- Prototypenbau und Entwicklung: Als flexible und leistungsstarke Komponente für Forschung und Entwicklung, die eine stabile Stromversorgung für experimentelle Schaltungen bietet.
- Beleuchtungstechnik: Zur Speisung von Niedervolt-LED-Modulen oder Spezialbeleuchtungen, bei denen eine präzise Spannungsversorgung erforderlich ist.
- Hausautomation: In intelligenter Gebäudetechnik zur Stromversorgung von Sensoren, Aktoren und Steuereinheiten.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Modellnummer | EE 20/6,1 224 |
| Typ | Printtrafo |
| Nennleistung | 0,35 VA |
| Primärspannung | 230 V AC (typisch, bitte Datenblatt prüfen für genaue Spezifikationen) |
| Sekundärspannung | 2x 24 V AC |
| Max. Sekundärstrom | 2x 7 mA |
| Rastermaß (RM) | 15 mm |
| Isolationsklasse | Typisch Klasse B (130°C), je nach Norm |
| Betriebstemperatur | -25°C bis +85°C (Umgebungstemperatur, weitere Faktoren beachten) |
| Konstruktion | Offener Kern, Mehrschichtisolation |
| Anschlussart | Lötösen für Leiterplattenmontage |
| Zertifizierungen | CE, RoHS (Standard für europäische Elektronik) |
FAQ – Häufig gestellte Fragen zu EE 20/6,1 224 – Printtrafo, 0,35 VA, 2x 24 V, 2x 7 mA, RM 15 mm
Was bedeutet die Angabe 0,35 VA?
VA steht für Voltampere und ist die Einheit der Scheinleistung. Sie gibt die maximale Leistung an, die der Trafo unter Berücksichtigung von Spannungs- und Stromstärken liefern kann, ohne beschädigt zu werden. Bei 0,35 VA handelt es sich um eine relativ geringe Leistung, die für die Versorgung von Niedrigstrom-Schaltungen ausgelegt ist.
Ist der Trafo für den Dauerbetrieb geeignet?
Ja, der EE 20/6,1 224 Printtrafo ist für den Dauerbetrieb unter Einhaltung seiner Nennleistungsspezifikationen ausgelegt. Eine ordnungsgemäße Belüftung der Leiterplatte ist jedoch empfehlenswert, um eine optimale Wärmeableitung zu gewährleisten.
Welche Art von Gleichspannung kann ich aus den 2x 24 V AC Sekundärwicklungen gewinnen?
Die Sekundärwicklungen liefern Wechselspannung (AC). Um Gleichspannung (DC) zu erhalten, benötigen Sie zusätzliche Schaltungskomponenten wie einen Gleichrichter (z.B. eine Brückengleichrichterschaltung) und einen Glättungskondensator.
Kann ich die beiden 24 V Ausgänge parallel oder seriell schalten?
Ja, die beiden 24 V Sekundärwicklungen sind dafür ausgelegt, entweder separat genutzt zu werden, parallel geschaltet zu werden (Vorsicht bei der Stromteilung, nur wenn die Wicklungen identisch sind und die gleiche Spannung liefern) oder seriell geschaltet zu werden, um 48 V zu erhalten. Es ist jedoch wichtig, die jeweiligen Anschlussmöglichkeiten und die Strombelastbarkeit der Schaltung zu berücksichtigen.
Welche Normen und Sicherheitsstandards erfüllt dieser Printtrafo?
Hersteller von Printtransformatoren wie diesem orientieren sich in der Regel an relevanten Normen wie IEC 61558 (Sicherheitsanforderungen für Transformatoren und Drosseln) und den EMV-Richtlinien. Eine spezifische CE-Konformität und RoHS-Konformität ist üblich für Produkte, die in der EU vertrieben werden.
Ist eine spezielle Montagevorrichtung erforderlich?
Nein, der EE 20/6,1 224 Printtrafo ist für die direkte Montage auf Leiterplatten mittels seiner Lötösen konzipiert. Dies ermöglicht eine einfache und platzsparende Integration in Ihre Schaltungen.
Was bedeutet die galvanische Trennung?
Galvanische Trennung bedeutet, dass es keine direkte elektrische Verbindung zwischen der Primärwicklung (Netzseite) und den Sekundärwicklungen (Lastseite) gibt. Diese Trennung erhöht die Sicherheit erheblich, da sie den Benutzer vor gefährlichen Spannungen schützt und Störungen von der Netzseite zur Lastseite minimiert.
