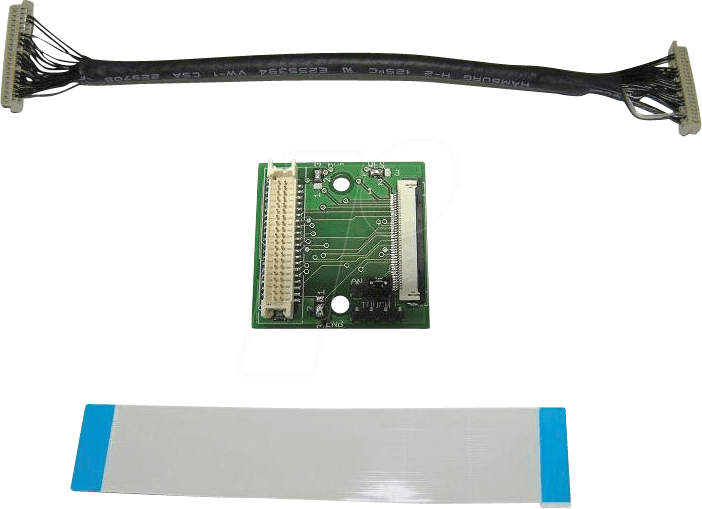

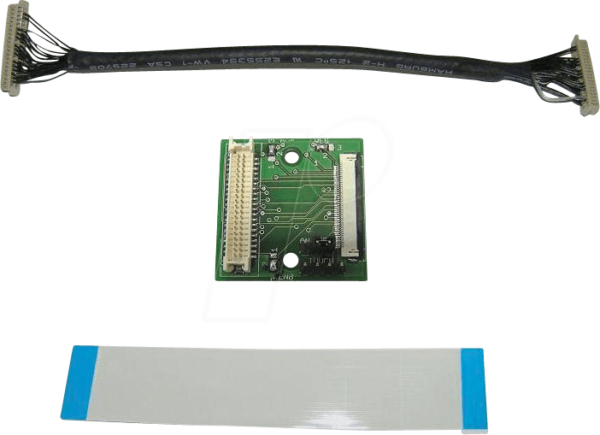

Maximale Konnektivität und Zuverlässigkeit: Ihr EDT SET – Kabelsatz für TFT zu LIME-Board
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre TFT-Displays und das LIME-Board? Unser EDT SET – Kabelsatz, optimiert für FFC-, ZIF- und Hirose-Steckverbindungen, löst exakt diese Herausforderung. Entwickelt für Elektronik-Enthusiasten, professionelle Entwickler und Systemintegratoren, die Wert auf stabile Signalübertragung und einfache Installation legen, bietet dieses Set die ultimative Grundlage für anspruchsvolle Projekte.
Unerreichte Signalintegrität und Anschlussvielfalt
Warum ist unser EDT SET die überlegene Wahl? Standardlösungen scheitern oft an der Notwendigkeit spezifischer Anschlussstandards und der Gewährleistung einer fehlerfreien Datenübertragung bei hoher Frequenz. Unser Kabelsatz integriert nahtlos FFC- (Flexible Flat Cable), ZIF- (Zero Insertion Force) und Hirose-Konnektoren. Diese Kombination garantiert nicht nur eine optimale Passform und sicheren Halt, sondern minimiert auch das Risiko von Datenverlust oder Signalrauschen – entscheidend für die Bildqualität Ihres TFT-Displays und die Funktionalität Ihres LIME-Boards.
Präzisionsgefertigte Komponenten für höchste Ansprüche
Flexible Flat Cables (FFC) – Wendigkeit trifft auf Kompaktheit
Die in unserem Set enthaltenen FFC-Kabel sind ein Meisterwerk der Ingenieurskunst. Sie bestehen aus mehreren flachen, parallel verlaufenden Leitern, die in einer dünnen Polymerfolie eingebettet sind. Diese Konstruktion ermöglicht eine bemerkenswerte Flexibilität und ermöglicht die Verlegung in engsten Bauräumen, wo herkömmliche Rundkabel an ihre Grenzen stoßen würden. Die FFCs sind ideal für Anwendungen, bei denen Platzersparnis und die Vermeidung von Kabelgewirr oberste Priorität haben. Ihre geringe Dicke trägt zudem zu einer verbesserten Wärmeableitung und einer reduzierten elektromagnetischen Interferenz (EMI) bei, was die Signalqualität weiter optimiert.
Zero Insertion Force (ZIF) – Mühelose Installation und Langlebigkeit
Die ZIF-Steckverbindungen im EDT SET zeichnen sich durch ihre innovativen Verriegelungsmechanismen aus. Diese gewährleisten eine extrem einfache Installation des Kabels, da kein Kraftaufwand zum Einstecken erforderlich ist. Erst durch das Schließen des Hebels oder Riegels wird eine feste und sichere Verbindung hergestellt. Dies schützt sowohl die empfindlichen Kontakte des Kabels als auch die Anschlüsse des LIME-Boards vor Beschädigung, was die Lebensdauer der gesamten Komponente signifikant erhöht. Die ZIF-Technologie ist somit ein Garant für Zuverlässigkeit, insbesondere bei häufigen Montage- oder Wartungsarbeiten.
Hirose-Steckverbinder – Industriestandard für Robustheit und Zuverlässigkeit
Hirose Electric ist ein weltweit anerkannter Hersteller von Steckverbindern, der für seine außergewöhnliche Qualität und Langlebigkeit bekannt ist. Die Integration von Hirose-Steckverbindern in unser EDT SET unterstreicht unser Engagement für höchste Industriestandards. Diese Stecker sind so konzipiert, dass sie auch unter anspruchsvollen Umgebungsbedingungen eine zuverlässige Verbindung aufrechterhalten. Ob Vibrationen, Temperaturschwankungen oder mechanische Belastungen – Hirose-Steckverbinder bieten eine sichere und stabile Schnittstelle, die für professionelle Anwendungen unerlässlich ist.
Umfassende Vorteile des EDT SETs
- Optimierte Signalintegrität: Speziell entwickelte FFCs und hochwertige Steckverbinder minimieren Signalverluste und Rauschen für klare Bilddarstellung und stabile Datenübertragung.
- Hohe Anschlussflexibilität: Die Kombination aus FFC, ZIF und Hirose-Technologie ermöglicht eine nahtlose Integration in unterschiedlichste Systemarchitekturen.
- Einfache und sichere Installation: ZIF-Steckverbinder garantieren eine mühelose Montage ohne Beschädigungsrisiko.
- Kompakte Bauweise: Dünne FFCs ermöglichen platzsparende Installationen, ideal für mobile oder dicht bestückte Systeme.
- Maximale Lebensdauer: Robuste Hirose-Steckverbinder und die ZIF-Technologie sorgen für eine außergewöhnliche Haltbarkeit und Zuverlässigkeit.
- Reduzierte EMI: Die Konstruktion der FFCs trägt zur Minimierung elektromagnetischer Störungen bei, was die Gesamtleistung des Systems verbessert.
- Branchenübliche Komponenten: Verwendung von Industriestandards wie Hirose gewährleistet Kompatibilität und Vertrauen in die Qualität.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Kabeltyp | Flexible Flat Cable (FFC) |
| Anschluss Typ A | ZIF (Zero Insertion Force) mit Verriegelungsmechanismus |
| Anschluss Typ B | Hirose (spezifisches Modell je nach Konfiguration, z.B. DF13 Serie) |
| Leiteranzahl | Variiert je nach spezifischer Anforderung (typischerweise 10 bis 60 Leiter) |
| Leiterabstand (Pitch) | Präzise gefertigt, optimiert für gängige TFT- und LIME-Board-Schnittstellen (z.B. 0.5mm, 1.0mm) |
| Leiterwiderstand | Niedrig, spezifiziert für optimale Strombelastbarkeit und Signalübertragung |
| Isolationsmaterial | Hochwertige Polymerfolie, hitzebeständig und flexibel |
| Betriebstemperatur | Erfüllt die Anforderungen für professionelle Elektronikanwendungen (-20°C bis +80°C oder höher) |
| Spannungsfestigkeit | Ausgelegt für die üblichen Betriebsspannungen in Embedded-Systemen |
| Schutzart (bei gesteckter Verbindung) | Bietet Schutz vor Staub und Feuchtigkeit, abhängig von den Steckverbindern |
FAQ – Häufig gestellte Fragen zu EDT SET – Kabelsatz, TFT zu LIME-Board, FFC, ZIF, Hirose
Kann ich diesen Kabelsatz mit verschiedenen TFT-Displaygrößen verwenden?
Ja, der Kabelsatz ist in verschiedenen Konfigurationen erhältlich, die auf die spezifischen Pin-Belegungen und Breiten gängiger TFT-Displays abgestimmt sind. Die Flexibilität der FFC-Kabel und die universelle Kompatibilität der Hirose-Anschlüsse ermöglichen eine breite Anwendungspalette.
Wie stelle ich sicher, dass der Kabelsatz zu meinem LIME-Board passt?
Es ist entscheidend, die Pin-Belegung und den Steckertyp Ihres LIME-Boards zu kennen. Unser Kabelsatz wird mit detaillierten Spezifikationen geliefert, die die Kompatibilität mit gängigen Schnittstellen und Anschlusstypen sicherstellen. Überprüfen Sie die Anschlussdetails Ihres LIME-Boards, um die exakte Variante unseres Kabelsatzes auszuwählen.
Was bedeutet ZIF und wie unterscheidet es sich von anderen Anschlusstypen?
ZIF steht für Zero Insertion Force. Dies bedeutet, dass Sie das Kabel ohne Kraftaufwand in den Anschluss einführen können. Ein kleiner Hebel oder eine Klemme wird dann betätigt, um das Kabel sicher zu fixieren. Dies minimiert das Risiko von Beschädigungen an den Kontakten im Vergleich zu Anschlüssen, bei denen man das Kabel mit Kraft einstecken muss.
Welche Vorteile bietet die Verwendung von Hirose-Steckverbindern?
Hirose-Steckverbinder sind bekannt für ihre außergewöhnliche Zuverlässigkeit, Langlebigkeit und ihre Fähigkeit, auch unter anspruchsvollen Bedingungen eine stabile Verbindung zu gewährleisten. Sie werden in vielen industriellen und professionellen Anwendungen eingesetzt, was ein hohes Maß an Vertrauen in ihre Leistungsfähigkeit gibt.
Ist das Verlegen der FFC-Kabel kompliziert?
Nein, FFC-Kabel sind aufgrund ihrer Flexibilität und ihres geringen Profils sogar einfacher zu verlegen als herkömmliche Kabel, insbesondere in engen Räumen. Die ZIF-Anschlüsse machen die Verbindung am Ende des Verlegungsprozesses ebenfalls sehr unkompliziert und sicher.
Wie wichtig ist die Leiterbahnbreite und der Abstand (Pitch) bei diesen Kabeln?
Der Pitch, also der Abstand zwischen den einzelnen Leitern, ist kritisch für die Kompatibilität mit den Anschlüssen des TFT-Displays und des LIME-Boards. Eine exakte Übereinstimmung des Pitches ist notwendig, um eine zuverlässige elektrische Verbindung zu gewährleisten und Kurzschlüsse zu vermeiden. Die Leiterbahnbreite beeinflusst die Stromtragfähigkeit und die Signalintegrität.
Bietet dieser Kabelsatz Schutz vor elektrostatischen Entladungen (ESD)?
Während die Materialien und die Konstruktion darauf abzielen, die Signalintegrität zu maximieren und Interferenzen zu minimieren, ist die Handhabung empfindlicher Elektronikkomponenten immer mit Vorsicht zu genießen. Wir empfehlen, allgemeine ESD-Schutzmaßnahmen bei der Installation zu befolgen, um eine Beschädigung Ihrer Geräte zu vermeiden.
