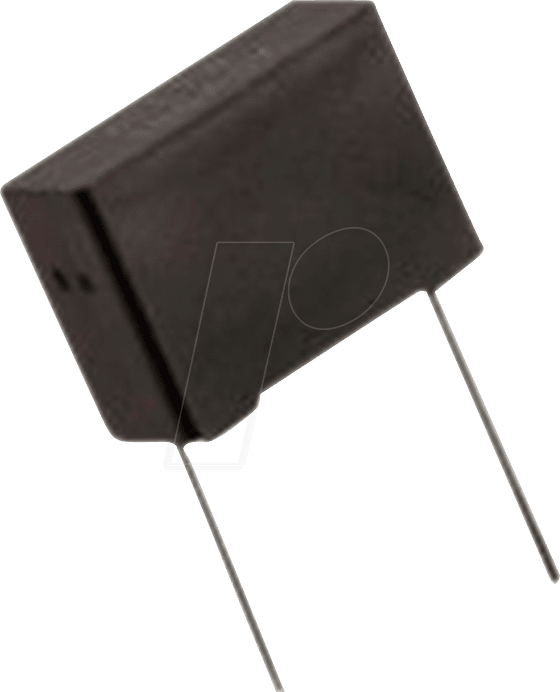

ECWFE 220N 450 – Der Hochleistungs-Folienkondensator für anspruchsvolle Anwendungen
Benötigen Sie einen zuverlässigen Energiespeicher, der auch unter extremen Bedingungen konstante Leistung liefert? Der ECWFE 220N 450 – Folienkondensator mit 220 nF Kapazität und 450 V Spannungsfestigkeit ist die ideale Lösung für Ingenieure und Elektronikentwickler, die Wert auf Stabilität, Langlebigkeit und Präzision legen. Er wurde entwickelt, um Lastspitzen zu glätten, Filterkreise zu optimieren und in allen Arten von AC- und DC-Anwendungen höchste Zuverlässigkeit zu gewährleisten, wo Standardkondensatoren an ihre Grenzen stoßen.
Maximale Leistung und Zuverlässigkeit im Detail
Der ECWFE 220N 450 repräsentiert die Spitze der Folienkondensator-Technologie und bietet eine überlegene Alternative zu Standardlösungen durch seine außergewöhnliche thermische Belastbarkeit und präzise elektrische Eigenschaften. Entwickelt für den anspruchsvollen Profi, garantiert dieser Kondensator eine signifikant längere Lebensdauer und stabilere Performance, selbst in Umgebungen mit erhöhter Betriebstemperatur. Die hohe Spannungsfestigkeit von 450 V ermöglicht den Einsatz in einer breiten Palette von Leistungselektronikanwendungen, während die präzise Kapazität von 220 nF und eine Toleranz von 5% für exakte Schaltungsfunktionen sorgen.
Herausragende Merkmale des ECWFE 220N 450
- Erweiterter Temperaturbereich: Mit einer maximalen Betriebstemperatur von 105°C setzt der ECWFE 220N 450 neue Maßstäbe in puncto Hitzebeständigkeit. Dies ist entscheidend für Anwendungen, bei denen Bauteile hohen Umgebungstemperaturen oder Eigenerwärmung ausgesetzt sind, wie z.B. in Stromversorgungen, Motorsteuerungen oder in der Automobil-Elektronik.
- Hohe Zuverlässigkeit und Langlebigkeit: Die hochwertige Bauweise und das verwendete Dielektrikum garantieren eine geringe Selbstentladung und eine ausgezeichnete Langzeitstabilität. Dies minimiert Ausfallraten und reduziert den Wartungsaufwand Ihrer Systeme.
- Präzise Kapazitätswerte: Eine Toleranz von 5% stellt sicher, dass die elektrischen Eigenschaften Ihrer Schaltungen exakt eingehalten werden. Dies ist unerlässlich für Anwendungen, bei denen präzise Filterung, Zeitsteuerung oder Oszillationen gefordert sind.
- Robuste Bauweise: Der ECWFE 220N 450 ist für den professionellen Einsatz konzipiert und hält mechanischen Belastungen stand. Der RM 10 Rastermaß erleichtert zudem die Integration in bestehende Schaltungsdesigns und Leiterplattenlayouts.
- Vielseitige Einsatzmöglichkeiten: Ob in industriellen Stromversorgungen, Wechselrichtern, Audio-Verstärkern, oder in der Messtechnik – dieser Folienkondensator liefert durch seine spezifischen Eigenschaften eine konstant hohe Performance.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | ECWFE 220N 450 |
| Typ | Folienkondensator |
| Kapazität | 220 nF (Nanofarad) |
| Nennspannung | 450 V (Volt DC) |
| Rastermaß (RM) | 10 mm |
| Maximale Betriebstemperatur | 105°C (Grad Celsius) |
| Kapazitätstoleranz | ± 5% |
| Dielektrikum | Polypropylen-Film (typisch für hohe Leistung und Stabilität) |
| Anwendungsbereiche | AC/DC-Filterung, Glättung, Kopplung, Entkopplung, Energiespeicherung in Leistungselektronik, Audio- und Videotechnik, Motorsteuerungen, Industrieanwendungen |
| Konstruktion | Axial-Kondensator mit Kunststoffgehäuse (typisch für verbesserte Isolation und mechanische Stabilität) |
| ESR (Equivalent Series Resistance) | Typischerweise sehr gering für Folienkondensatoren dieser Klasse, was hohe Strombelastbarkeit und Effizienz gewährleistet. Genaue Werte sind anwendungsspezifisch zu prüfen, aber erwartet wird eine ausgezeichnete Performance. |
Fundierte Anwendungsgebiete und Vorteile für Ihre Schaltung
Die Auswahl des richtigen Kondensators ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit elektronischer Schaltungen. Der ECWFE 220N 450 zeichnet sich durch seine spezifischen Eigenschaften aus, die ihn für eine Vielzahl von anspruchsvollen Applikationen prädestinieren. Insbesondere die hohe Spannungsfestigkeit von 450 V macht ihn zu einer exzellenten Wahl für den Einsatz in Netzgeräten, wo er zur Glättung von Wechselspannungsanteilen nach der Gleichrichtung dient und für eine stabile Gleichspannung sorgt. Die geringe Induktivität, charakteristisch für Folienkondensatoren, und ein niedriger ESR-Wert (Equivalent Series Resistance) minimieren Energieverluste und ermöglichen einen effizienten Betrieb auch bei hohen Frequenzen und Stromstärken.
In Audio- und Videogeräten spielt der ECWFE 220N 450 seine Stärken in Filterkreisen und Koppelkondensator-Anwendungen aus. Die präzise Kapazität und die geringe Verzerrung des Signals sorgen für eine unverfälschte Wiedergabe und exakte Signalverarbeitung. In der Automatisierungstechnik und bei Motorsteuerungen leistet er wertvolle Dienste bei der Entkopplung von Spannungsversorgungen und der Filterung von Störsignalen, was die Lebensdauer von Aktoren und Steuergeräten verlängert und die Präzision der Steuerung erhöht.
Das Rastermaß von 10 mm (RM 10) ermöglicht eine einfache Integration in Standard-Leiterplattenlayouts. Dies vereinfacht den Entwicklungsprozess und die spätere Bestückung. Die robuste Konstruktion mit einem schützenden Kunststoffgehäuse bietet zusätzliche Sicherheit gegen Umwelteinflüsse und mechanische Beschädigungen.
Die Betriebstemperatur von bis zu 105°C ist ein herausragendes Merkmal, das den ECWFE 220N 450 von vielen Standardkondensatoren abhebt. In Umgebungen, in denen die Bauteiltemperatur durch Umgebungseinflüsse oder durch die Eigenerwärmung im Betrieb ansteigt, gewährleistet diese Eigenschaft eine anhaltend hohe Leistung und verhindert vorzeitige Alterung oder Ausfälle. Dies ist ein entscheidender Faktor für die Zuverlässigkeit in industriellen Umgebungen, in der Kfz-Elektronik oder in Netzteilen mit hoher Leistungsdichte.
Die Kapazität von 220 nF, kombiniert mit der Spannungstoleranz von 450 V und der präzisen 5%-Toleranz, macht ihn zu einer universell einsetzbaren Komponente für Entwickler, die auf präzise und stabile Schaltungsparameter angewiesen sind. Er ist nicht nur ein passiver Bauteilträger, sondern ein aktiver Bestandteil, der die Performance Ihrer elektronischen Systeme maßgeblich beeinflusst.
FAQ – Häufig gestellte Fragen zu ECWFE 220N 450 – Folienkondensator, 220 nF, 450 V, RM 10, 105°C, 5%
Was ist die Hauptanwendung für einen 220 nF, 450 V Folienkondensator wie den ECWFE 220N 450?
Der ECWFE 220N 450 eignet sich hervorragend für AC/DC-Filterung, Glättung von Versorgungsspannungen, als Koppelkondensator zur Signalübertragung, zur Entkopplung von Schaltungsteilen und zur Energiespeicherung in Leistungselektronik, Audiogeräten, Motorsteuerungen und industriellen Anwendungen.
Warum ist die maximale Betriebstemperatur von 105°C wichtig?
Eine höhere maximale Betriebstemperatur bedeutet, dass der Kondensator auch bei erhöhter Umgebungstemperatur oder durch Eigenerwärmung im Betrieb seine Leistung und Zuverlässigkeit beibehält. Dies verlängert die Lebensdauer und verhindert Ausfälle in anspruchsvollen Umgebungen.
Was bedeutet das Rastermaß (RM) 10 mm?
Das Rastermaß von 10 mm gibt den Abstand zwischen den beiden Anschlüssen des Kondensators an. RM 10 ist ein gängiges Maß, das die einfache Integration in Standard-Leiterplattenlayouts mit einem Lochraster von 10 mm ermöglicht.
Ist der ECWFE 220N 450 für impulsive Spannungsspitzen geeignet?
Folienkondensatoren wie der ECWFE 220N 450 weisen typischerweise eine gute Fähigkeit zur Aufnahme kurzzeitiger hoher Ströme und Spannungsspitzen auf, was sie für Anwendungen wie Pulsweitenmodulation (PWM) oder Motorsteuerungen geeignet macht. Für sehr hohe impulsartige Belastungen sind jedoch spezifische Entladeströme und Pulsbelastbarkeitswerte zu beachten, die je nach konkreter Baureihe und Herstellerspezifikation variieren können.
Wie unterscheidet sich dieser Folienkondensator von Elektrolytkondensatoren?
Folienkondensatoren wie der ECWFE 220N 450 bieten eine höhere Stabilität über Temperatur und Zeit, eine geringere Selbstentladung, bessere Hochfrequenzeigenschaften (niedriger ESR) und eine höhere Zuverlässigkeit bei steigender Betriebsspannung im Vergleich zu vielen Elektrolytkondensatoren. Sie sind zudem polaritätsunabhängig.
Was bedeutet die Toleranz von 5% für die Kapazität?
Eine Kapazitätstoleranz von 5% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators um nicht mehr als 5% von seinem Nennwert (220 nF) abweichen wird. Dies ist für präzise Schaltungen wichtig, bei denen exakte elektrische Parameter erforderlich sind.
Kann der ECWFE 220N 450 in Netzteilen für die Netzspannung (230V AC) verwendet werden?
Der ECWFE 220N 450 ist für eine Nennspannung von 450 V DC spezifiziert. Für den Einsatz direkt in der Netzspannung (230 V AC) sind spezielle netzspannungsfeste Kondensatoren (z.B. X2- oder Y-Kondensatoren) erforderlich, die Sicherheitsnormen für den Einsatz in der Netzleitung erfüllen. Der ECWFE 220N 450 ist jedoch ideal für die Gleichspannungsseiten von Netzteilen nach der Gleichrichtung und Filterung.
