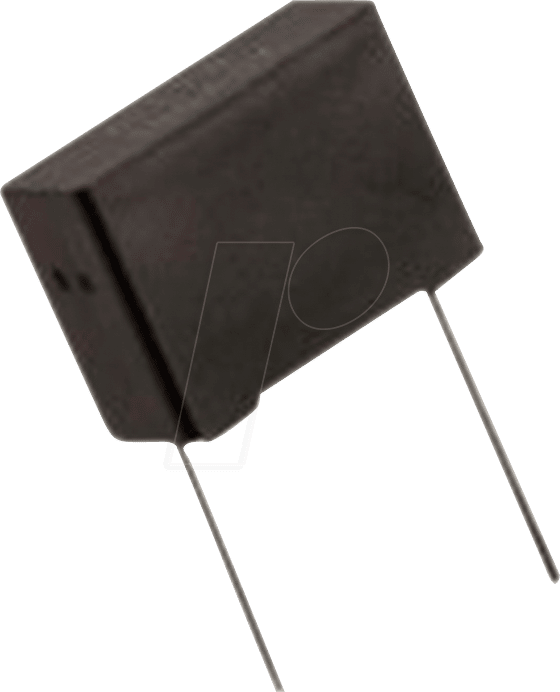

ECWFE 100N 630 – Ihr Fundament für zuverlässige Schaltungen
Für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die präzise und langlebige Energiespeicher für ihre elektronischen Projekte benötigen, bietet der ECWFE 100N 630 Folienkondensator eine herausragende Lösung. Dieses Bauteil schließt die Lücke, wo Standardkondensatoren an ihre thermischen und elektrischen Grenzen stoßen, und garantiert eine stabile Performance selbst unter widrigen Betriebsbedingungen. Er ist die ideale Wahl für Applikationen, die eine hohe Zuverlässigkeit und eine lange Lebensdauer erfordern.
Überlegene Leistung und Stabilität des ECWFE 100N 630
Im Vergleich zu herkömmlichen Elektrolytkondensatoren zeichnet sich der ECWFE 100N 630 durch seine überlegene Dielektrizitätskonstante und seine geringe ESR (Equivalent Series Resistance) aus. Diese Eigenschaften ermöglichen eine effizientere Energiespeicherung und -abgabe, was sich positiv auf die Gesamtperformance des elektronischen Systems auswirkt. Die höhere Spannungsfestigkeit von 630 V und die Betriebstemperatur bis zu 105°C machen ihn zudem robuster und vielseitiger einsetzbar als viele seiner Pendants.
Konstruktion und Materialgüte: Ein Garant für Langlebigkeit
Der Kern des ECWFE 100N 630 ist ein hochwertiges Folien-Dielektrikum, das für seine hervorragenden Isolationseigenschaften und seine thermische Stabilität bekannt ist. Diese Konstruktion minimiert parasitäre Effekte und sorgt für eine gleichbleibende Kapazität über einen weiten Temperaturbereich. Die präzise Wicklung der Folienbahnen und die saubere Vergussmasse gewährleisten nicht nur eine hohe Spannungsfestigkeit, sondern auch eine ausgezeichnete mechanische Stabilität. Dies schützt das empfindliche Innenleben vor äußeren Einflüssen wie Vibrationen und Feuchtigkeit, was für die Zuverlässigkeit in industriellen Umgebungen entscheidend ist.
Optimale Einsatzgebiete für den ECWFE 100N 630
Dank seiner spezifischen Eigenschaften eignet sich der ECWFE 100N 630 Folienkondensator hervorragend für eine Vielzahl von anspruchsvollen Anwendungen:
- Netzteilentkopplung und Glättung: Stabile Ausgangsspannungen auch bei wechselnden Lasten.
- Audio- und Signalverarbeitung: Hohe Signalintegrität durch geringe Verzerrungen und exzellente Frequenzgänge.
- Impulsschaltungen: Zuverlässige Energiespeicherung für kurzzeitige hohe Leistungsabgabe.
- Motorsteuerungen und Leistungselektronik: Widerstandsfähigkeit gegenüber transienten Spannungsspitzen und hohen Betriebstemperaturen.
- Filteranwendungen: Präzise Frequenzselektion und geringer Signalverlust.
- Industrielle Automatisierung: Langlebigkeit und Zuverlässigkeit in rauen Umgebungsbedingungen.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | Folienkondensator (ECWFE Serie) | Garantie für hohe Stabilität, geringe Verluste und lange Lebensdauer im Vergleich zu Elektrolytkondensatoren. |
| Kapazität | 100 nF (Nanofarad) | Geeignet für Standard-Entkopplungsaufgaben, Filterkreise und Signalpfade, bei denen eine präzise Kapazität gefordert ist. |
| Nennspannung | 630 V (Gleichspannung) | Hohe Spannungsfestigkeit ermöglicht Einsatz in Systemen mit höheren Betriebsspannungen und bietet zusätzliche Sicherheitspuffer. |
| Rastermaß (RM) | 15 mm | Standardisiertes Rastermaß für einfache Integration in PCB-Layouts und Kompatibilität mit vielen Bestückungsautomaten. |
| Maximale Betriebstemperatur | 105°C | Ermöglicht zuverlässigen Betrieb auch in wärmeren Umgebungen oder bei erhöhter Verlustleistung im Kondensator selbst. |
| Toleranz | 5% | Präzise Kapazitätswerte, die für kritische Schaltungen unerlässlich sind, wo Abweichungen die Funktion beeinträchtigen könnten. |
| Dielektrikum | Hochwertige Folie (typischerweise Polypropylen oder Polyester) | Bietet ausgezeichnete elektrische Isolation, niedrige dielektrische Verluste und gute Langzeitstabilität. |
| ESR (Equivalent Series Resistance) | Sehr gering | Minimiert Leistungsverluste, reduziert die Erwärmung des Kondensators und verbessert die Effizienz von Schaltkreisen. |
| Selbsterwärmung | Gering durch niedrige ESR | Trägt zur Langlebigkeit bei und verhindert thermische Belastung von benachbarten Bauteilen. |
| Langlebigkeit | Sehr hoch | Speziell für Anwendungen konzipiert, die eine lange Lebensdauer ohne Degradation der elektrischen Eigenschaften erfordern. |
Wissensvertiefung: Warum 105°C eine wichtige Spezifikation ist
Die Angabe der maximalen Betriebstemperatur von 105°C bei einem Folienkondensator wie dem ECWFE 100N 630 ist ein klares Indiz für seine Robustheit und Zuverlässigkeit. Viele Standard-Folienkondensatoren sind nur bis 85°C oder 100°C spezifiziert. Wenn elektronische Schaltungen in Umgebungen betrieben werden, die höhere Temperaturen aufweisen können – sei es durch die Umgebung selbst oder durch die Abwärme anderer Bauteile –, ist ein Kondensator, der für 105°C ausgelegt ist, unerlässlich. Dies verhindert eine vorzeitige Alterung des Dielektrikums, eine Zunahme der ESR und eine Abweichung der Kapazität. Für professionelle Anwendungen in der Industrie, der Automobiltechnik oder in Hochleistungsgeräten, bei denen Ausfälle kostspielig sein können, ist diese höhere Temperaturbeständigkeit ein entscheidendes Qualitätsmerkmal. Sie stellt sicher, dass der Kondensator seine Nennleistung und seine präzisen Werte auch unter thermischer Belastung beibehält, was die Gesamtsicherheit und die Lebensdauer der Schaltung erhöht.
FAQ – Häufig gestellte Fragen zu ECWFE 100N 630 – Folienkondensator, 100 nF, 630 V, RM 15, 105°C, 5%
Was unterscheidet diesen Folienkondensator von einem Keramikkondensator?
Folienkondensatoren wie der ECWFE 100N 630 bieten im Allgemeinen eine höhere Stabilität der Kapazität über Temperaturschwankungen und Lebensdauer hinweg. Zudem weisen sie eine geringere dielektrische Absorption und oft eine niedrigere ESR auf, was sie für Audioanwendungen und anspruchsvolle Filterkreise besser geeignet macht. Keramikkondensatoren sind oft kleiner, kostengünstiger und haben höhere Kapazitäten in kleineren Bauformen, können aber unter Last oder bei Temperaturschwankungen stärker in ihrer Kapazität variieren.
Kann ich diesen Kondensator in einer Schaltung mit Wechselspannung (AC) verwenden?
Die Angabe von 630 V bezieht sich üblicherweise auf die maximale Gleichspannungsfestigkeit. Für Wechselspannungsanwendungen ist es wichtig, die spezifischen AC-Rating-Spezifikationen des Herstellers zu prüfen. Viele Folienkondensatoren, insbesondere solche mit Polypropylen-Dielektrikum, sind jedoch für bestimmte Wechselspannungsanwendungen ausgelegt. Für allgemeine Entkopplungs- und Filterzwecke in AC-Schaltungen mit einer entsprechenden Spannungsspitze unterhalb des Nennwerts ist er jedoch oft geeignet.
Was bedeutet die Toleranz von 5% für die praktische Anwendung?
Eine Toleranz von 5% bedeutet, dass die tatsächliche Kapazität des Kondensators bis zu 5% höher oder niedriger als der Nennwert von 100 nF sein kann. In den meisten Entkopplungs- und Pufferanwendungen ist dies eine völlig akzeptable Abweichung. Für hochpräzise Zeitgeber, Schwingkreise oder Frequenzfilter, bei denen exakte Werte entscheidend sind, könnten Kondensatoren mit einer engeren Toleranz (z.B. 1% oder 2%) erforderlich sein. Für die breite Masse der Anwendungen bietet 5% jedoch ein sehr gutes Gleichgewicht zwischen Präzision und Kosten.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Ja, Folienkondensatoren sind aufgrund ihrer geringen parasitären Induktivität (ESL) und ihrer niedrigen ESR generell gut für Hochfrequenzanwendungen geeignet. Die 100 nF Kapazität in Kombination mit der geringen ESR macht den ECWFE 100N 630 zu einer guten Wahl für Entkopplung bei Schaltkreisen mit schnellen Taktraten oder für HF-Filter.
Wie unterscheidet sich die Lebensdauer dieses Kondensators von einem Elektrolytkondensator?
Folienkondensatoren haben eine signifikant längere Lebensdauer als Elektrolytkondensatoren. Elektrolytkondensatoren können austrocknen, ihre Kapazität verlieren und ihre ESR erhöhen, besonders bei erhöhten Temperaturen. Folienkondensatoren zeigen über die Zeit hinweg eine wesentlich geringere Degradation ihrer elektrischen Eigenschaften, was sie für Langzeitprojekte und industrielle Anwendungen prädestiniert.
Worauf sollte ich bei der Montage des ECWFE 100N 630 auf einer Platine achten?
Achten Sie auf die korrekte Ausrichtung der Bauteilbeine im Rastermaß von 15 mm. Da es sich um einen Folienkondensator handelt, gibt es keine spezifische Polarität zu beachten. Achten Sie auf eine sichere Lötverbindung, um schlechten Kontakt zu vermeiden. Bei höheren Strombelastungen oder in wärmeren Umgebungen kann eine gute Wärmeableitung über die Leiterbahnen der Platine von Vorteil sein.
Welche Art von Verlusten treten bei diesem Kondensator auf und wie relevant sind sie?
Die primären Verluste in einem Folienkondensator sind die dielektrischen Verluste (tan δ) und die Verluste durch die äquivalente Serienresistenz (ESR). Die dielektrischen Verluste sind bei hochwertigen Folien wie Polypropylen sehr gering. Die ESR ist ebenfalls niedrig, was die Wärmeentwicklung und Leistungsverluste minimiert. Dies ist besonders wichtig in Schaltnetzteilen und pulsierenden Schaltungen, um die Effizienz zu maximieren und die Eigenerwärmung des Bauteils zu reduzieren.
