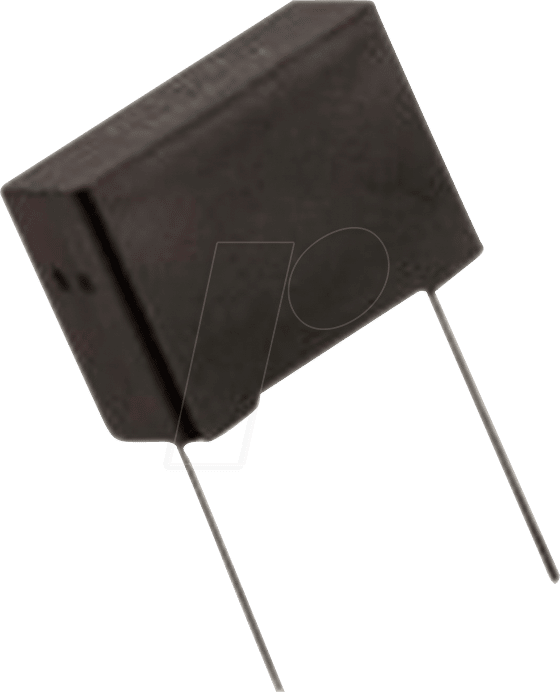

ECWFE 100N 450: Präzision und Zuverlässigkeit für anspruchsvolle Schaltungen
Der ECWFE 100N 450 Folienkondensator ist die ideale Lösung für Elektronikentwickler, Ingenieure und Hobbyisten, die eine stabile und zuverlässige Energiespeicherung sowie eine präzise Signalfilterung in ihren Schaltungen benötigen. Speziell konzipiert für Applikationen, die eine hohe Temperaturbeständigkeit und eine exakte Kapazitätsgenauigkeit erfordern, übertrifft dieses Bauteil herkömmliche Kondensatoren in Bezug auf Langlebigkeit und Leistungsfähigkeit.
Hochleistungs-Folienkondensator für professionelle Anwendungen
Der ECWFE 100N 450 repräsentiert die Spitze der Folienkondensator-Technologie, optimiert für kritische Einsatzbereiche. Seine Konstruktion aus hochwertigen Polypropylen-Folien, kombiniert mit einer robusten metallisierten Schicht, gewährleistet eine außergewöhnliche Stabilität über einen weiten Temperaturbereich und minimiert Verluste. Die Nennspannung von 450 V ermöglicht den Einsatz in einem breiten Spektrum von Stromversorgungsanwendungen, während die präzise Kapazität von 100 nF und eine Toleranz von 5% eine akkurate Schaltungsdimensionierung erlauben. Die hohe Betriebstemperatur von 105°C unterstreicht seine Eignung für anspruchsvolle Umgebungen, in denen Zuverlässigkeit oberste Priorität hat.
Überlegene Leistung und Langlebigkeit
Im Vergleich zu Standard-Keramik- oder Elektrolytkondensatoren bietet der ECWFE 100N 450 entscheidende Vorteile:
- Stabilität der Kapazität: Die geringe Abhängigkeit der Kapazität von Temperatur und Frequenz sorgt für konstante Performance in variablen Bedingungen. Dies ist essenziell für präzise Filteranwendungen und Oszillatorschaltungen.
- Geringe dielektrische Verluste (ESL/ESR): Die spezielle Bauweise minimiert parasitäre Effekte wie den äquivalenten Serienwiderstand (ESR) und die äquivalente Serieninduktivität (ESL). Dies führt zu einer höheren Effizienz, geringerer Wärmeentwicklung und verbessertem Impulsverhalten.
- Hohe Spannungsfestigkeit und Pulsbelastbarkeit: Die 450 V Nennspannung und die robuste Konstruktion ermöglichen den Einsatz in Schaltungen mit höheren Spannungsspitzen und stoßartigen Lasten, ohne die Lebensdauer zu beeinträchtigen.
- Lange Lebensdauer: Folienkondensatoren sind bekannt für ihre außergewöhnliche Langlebigkeit und zeigen kaum Alterungserscheinungen, im Gegensatz zu Elektrolytkondensatoren, deren Kapazität mit der Zeit nachlassen kann.
- Selbstreparatur-Effekt: Die metallisierten Folien können bei Überlastung lokale Durchschläge „heilen“, indem sie die metallisierte Schicht verdampfen lassen, was das Bauteil vor einem Totalausfall schützt.
Technische Spezifikationen im Detail
Der ECWFE 100N 450 Folienkondensator zeichnet sich durch eine Reihe präziser technischer Merkmale aus, die ihn für anspruchsvolle Elektronikanwendungen prädestinieren:
| Eigenschaft | Beschreibung |
|---|---|
| Typ | ECWFE 100N 450 |
| Kapazität | 100 nF (Nanofarad) |
| Nennspannung | 450 V (Volt) |
| Rastermaß (RM) | 10 mm (Millimeter) |
| Maximale Betriebstemperatur | 105°C (Grad Celsius) |
| Kapazitätstoleranz | ± 5% |
| Dielektrikum | Polypropylen (PP) – Metallisiert |
| Bauform | Axial (oft als „Durchsteckmontage“ oder „THT“ bezeichnet) |
| Anwendungsspektrum | Netzfilter, Entkopplung, Pulsanwendungen, Zeitgeberschaltungen, Audiofrequenzschaltungen, Gleichstrom-Zwischenkreise in Schaltnetzteilen. |
| Besonderheiten | Hohe Zuverlässigkeit, geringe Verluste, exzellente Temperaturbeständigkeit, Langlebigkeit. |
Optimale Einsatzgebiete für den ECWFE 100N 450
Die vielseitigen Eigenschaften des ECWFE 100N 450 machen ihn zu einer Schlüsselkomponente in zahlreichen technologischen Bereichen:
- Netzfilter und EMV-Unterdrückung: In Stromversorgungen und Geräten, die strengen elektromagnetischen Verträglichkeitsstandards (EMV) genügen müssen, spielt der ECWFE 100N 450 eine entscheidende Rolle bei der Filterung von Störsignalen. Seine stabile Kapazität und geringen Verluste sorgen für eine effektive Glättung und Unterdrückung von hochfrequenten Störungen.
- Pulsanwendungen und Lastwechsel: Geräte, die schnelle Lade- und Entladevorgänge oder hohe Pulsströme verarbeiten müssen, profitieren von der hohen Pulsbelastbarkeit und der robusten Bauweise dieses Kondensators. Dies ist beispielsweise in der Leistungselektronik, bei Blitzgeräten oder in DC-Zwischenkreisen von Frequenzumrichtern relevant.
- Audio- und Signalverarbeitung: In hochwertigen Audioverstärkern oder präzisen Signalverarbeitungsschaltungen sind geringe Verzerrungen und eine exakte Frequenzcharakteristik gefragt. Der ECWFE 100N 450 mit seiner geringen dielektrischen Absorption und niedrigen ESR ist hierfür bestens geeignet.
- Temperaturkritische Umgebungen: Die Fähigkeit, bei bis zu 105°C zuverlässig zu arbeiten, macht ihn zur ersten Wahl für Anwendungen in industriellen Steuerungen, Automobil-Elektronik oder in Gehäusen mit erhöhter Wärmeentwicklung.
- Langzeitstabilität und Zuverlässigkeit: Für Projekte, bei denen eine lange Lebensdauer und minimale Wartung im Vordergrund stehen, wie z.B. in der Medizintechnik oder bei langlebigen Industrieanlagen, bietet dieser Folienkondensator eine unübertroffene Zuverlässigkeit.
Häufig gestellte Fragen zu ECWFE 100N 450 – Folienkondensator, 100 nF, 450 V, RM 10, 105°C, 5%
Was bedeutet die Angabe RM 10?
RM steht für Rastermaß (engl. Lead Spacing oder Pitch). RM 10 bedeutet, dass der Abstand zwischen den Anschlusspins des Kondensators 10 Millimeter beträgt. Dies ist eine wichtige Angabe für die Bestückung von Leiterplatten, um sicherzustellen, dass der Kondensator physisch in die vorgesehenen Bohrlöcher passt.
Ist dieser Kondensator für Schaltnetzteile geeignet?
Ja, der ECWFE 100N 450 Folienkondensator ist aufgrund seiner hohen Spannungsfestigkeit, der guten Pulsbelastbarkeit und der geringen Verluste hervorragend für den Einsatz in Gleichstrom-Zwischenkreisen (DC-Link) von Schaltnetzteilen geeignet. Er kann dort zur Glättung und Energiespeicherung beitragen.
Wie unterscheidet sich dieser Folienkondensator von einem Keramikkondensator gleicher Kapazität und Spannung?
Folienkondensatoren wie der ECWFE 100N 450 bieten im Allgemeinen eine höhere Stabilität der Kapazität über Temperaturschwankungen und Frequenzänderungen hinweg. Sie weisen auch geringere dielektrische Verluste (ESR und ESL) auf und sind oft besser für Pulsanwendungen geeignet. Keramikkondensatoren können kleiner sein, ihre Kapazität kann jedoch stark von Temperatur und angelegter Spannung abhängen, was sie für präzise Anwendungen weniger geeignet macht.
Was bedeutet die Temperaturbeständigkeit von 105°C?
Eine maximale Betriebstemperatur von 105°C bedeutet, dass der Kondensator unter diesen Bedingungen zuverlässig und spezifikationskonform arbeitet. Dies ist deutlich höher als bei vielen Standard-Elektronikbauteilen und ermöglicht den Einsatz in wärmeren Umgebungen oder Geräten mit hoher Eigenwärmeentwicklung.
Welche Vorteile bietet die Kapazitätstoleranz von 5%?
Eine Toleranz von 5% bedeutet, dass die tatsächliche Kapazität des Kondensators im Bereich von ±5% der Nennkapazität von 100 nF liegt. Dies gewährleistet eine hohe Präzision in Schaltungen, bei denen die genaue Kapazität wichtig ist, wie z.B. in Zeitgebern, Filtern oder Oszillatoren. Eine geringere Toleranz führt zu einer genaueren Schaltungsfunktion.
Kann dieser Kondensator auch in Audioanwendungen eingesetzt werden?
Absolut. Aufgrund seiner geringen dielektrischen Verluste und der hohen Reinheit des Signals, das er übertragen kann, ist der ECWFE 100N 450 eine ausgezeichnete Wahl für kritische Audiofrequenzschaltungen, wie z.B. in Frequenzweichen, Koppelkondensatoren oder Entkopplungsschaltungen, wo er zu einer klaren und unverfälschten Klangwiedergabe beiträgt.
Wie gehe ich sicher, dass der Kondensator richtig auf der Platine angelötet wird?
Der ECWFE 100N 450 ist ein bedrahteter Kondensator (Through-Hole Technology – THT). Stellen Sie sicher, dass die Pins durch die entsprechenden Löcher auf der Leiterplatte geführt und sorgfältig von der Lötseite verzinnt werden. Achten Sie auf die richtige Polung, falls das Bauteil eine hat (bei Folienkondensatoren wie diesem ist dies normalerweise nicht der Fall, sie sind unpolar). Die richtige Temperatur der Lötspitze und eine zügige Lötung verhindern eine Überhitzung des Bauteils.
