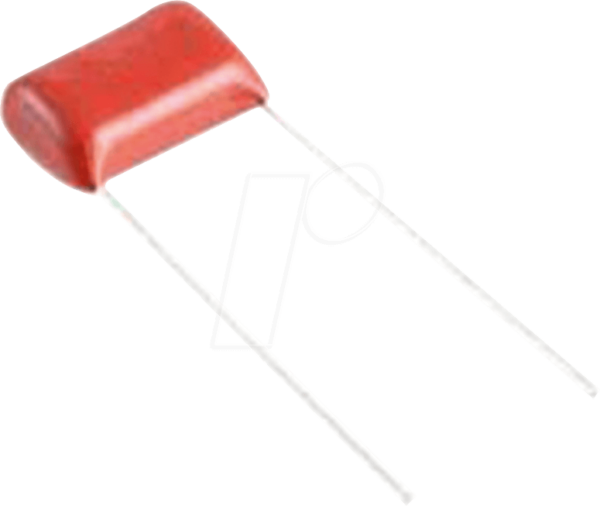

Hochleistungs-Folienkondensator ECWFA 150N 250 – Stabilität und Präzision für anspruchsvolle Elektronikanwendungen
Der ECWFA 150N 250 Folienkondensator mit einer Kapazität von 150 nF und einer Spannungsfestigkeit von 250 V wurde entwickelt, um zuverlässige Filterungs- und Energiespeicherfunktionen in professionellen Schaltungen zu gewährleisten. Er ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die auf eine überlegene Komponentenstabilität und Langlebigkeit angewiesen sind, insbesondere in Umgebungen mit erhöhten Temperaturen.
Warum ECWFA 150N 250 die überlegene Wahl ist
Im Gegensatz zu Standard-Keramik- oder Elektrolytkondensatoren, die durch Temperaturschwankungen oder Alterung an Kapazitätsstabilität verlieren, bietet der ECWFA 150N 250 eine konstant hohe Performance. Seine Folienkonstruktion minimiert unerwünschte Parasitäreffekte und sorgt für eine präzise Abstimmung Ihrer Schaltungen, was ihn zu einer überlegenen Lösung für anspruchsvolle Anwendungen macht.
Technologische Überlegenheit und Anwendungsbereiche
Der ECWFA 150N 250 Folienkondensator repräsentiert die Spitze der Technologie für nicht-polarisierte Kondensatoren. Seine Konstruktion basiert auf hochwertigen Dielektrika, die eine exzellente elektrische Isolation und eine niedrige dielektrische Absorption gewährleisten. Dies führt zu einer verbesserten Signalintegrität und reduziert unerwünschte Verzerrungen in empfindlichen Schaltungen.
Die Wahl des Dielektrikums und der Foliengeometrie beeinflusst maßgeblich die Eigenschaften eines Kondensators. Bei diesem Modell werden typischerweise Polyester- oder Polypropylenfolien eingesetzt, die für ihre hohe Isolationsfestigkeit, geringen Verlustfaktor (ESR – Equivalent Series Resistance) und gute Temperaturkoeffizienten bekannt sind. Dies ermöglicht eine breite Palette von Einsatzmöglichkeiten:
- Entkopplungsschaltungen: Effiziente Glättung von Versorgungsspannungen und Unterdrückung von Rauschen, was für stabile Mikrocontroller- und Analogschaltungen unerlässlich ist.
- Filteranwendungen: Präzise Frequenzweichen, Tiefpass- und Hochpassfilter in Audio- und Signalverarbeitungssystemen, wo eine exakte Frequenzcharakteristik gefordert ist.
- Oszillatoren und Zeitgeberschaltungen: Gewährleistung einer stabilen Schwingfrequenz und präzisen Zeitkonstanten, was für genaue Taktgeber und Timer unerlässlich ist.
- Pulsanwendungen: Aufgrund der hohen Spannungsfestigkeit und der robusten Bauweise eignet sich der Kondensator für kurzzeitige Energiespeicher und Stoßbelastungen.
- Motorsteuerungen und Leistungselektronik: Verbesserung des Leistungsfaktors und Glättung von Ripple-Strömen in motorgetriebenen Systemen und Stromversorgungen.
Die Spesifikation „RM 10“ steht für den Rastermaß (Leiterplattenabstand) von 10 mm. Dies ist ein wichtiger Faktor für die physische Integration in Schaltungsdesigns und stellt sicher, dass der Kondensator korrekt auf Standard-Leiterplatten montiert werden kann. Die Betriebstemperatur von 105°C unterstreicht die Robustheit und Zuverlässigkeit des Bauteils, auch unter thermisch anspruchsvollen Bedingungen.
Die Toleranz von 5% ist ein Indikator für die Präzision des Kondensators. Für viele Anwendungen, bei denen geringe Abweichungen kritisch sind (z.B. Präzisionsmesstechnik, Hochfrequenzschaltungen), bietet diese Toleranz einen optimalen Kompromiss zwischen Kosten und Leistung.
Konstruktionsmerkmale und Materialgüte
Die Qualität eines Folienkondensators wird maßgeblich durch die verwendeten Materialien und die Fertigungsprozesse bestimmt. Der ECWFA 150N 250 zeichnet sich durch folgende Merkmale aus:
- Hochwertiges Dielektrikum: Sorgfältig ausgewählte Folienmaterialien (z.B. Polypropylen) sorgen für eine hohe Durchschlagsfestigkeit und geringe Dielektrizitätsverluste.
- Metallisierte Folie: Die metallisierte Folienkonstruktion minimiert den Platzbedarf und bietet eine gute Selbstheilungsfähigkeit, bei der sich kleine Durchschläge in der Folie automatisch isolieren.
- Robuste Verkapselung: Die äußere Hülle schützt den Kondensator vor Umwelteinflüssen wie Feuchtigkeit und Staub und gewährleistet eine mechanische Stabilität.
- Zuverlässige Anschlüsse: Verzinntes Kupferdraht (oft als Tinned Copper Clad Steel, TCCS, ausgeführt) für die Anschlusspins sorgt für eine gute Lötbarkeit und elektrische Leitfähigkeit.
Diese konstruktiven Merkmale tragen gemeinsam dazu bei, dass der ECWFA 150N 250 eine außergewöhnlich lange Lebensdauer und eine konstante elektrische Charakteristik über einen weiten Temperaturbereich aufweist. Dies macht ihn zu einer kosteneffizienten Wahl für Designs, bei denen Wartungsaufwand und Ausfallraten minimiert werden sollen.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Folienkondensator |
| Modell | ECWFA 150N 250 |
| Kapazität | 150 nF (Nanofarad) |
| Nennspannung | 250 V DC (Gleichspannung) |
| Rastermaß (RM) | 10 mm |
| Maximale Betriebstemperatur | 105°C |
| Kapazitätstoleranz | ±5% |
| Dielektrikum | Hochwertige Folie (z.B. Polypropylen) |
| Anschlussart | Axial (typisch für RM 10) |
| Verlustfaktor (ESR) | Sehr niedrig, typisch für Folienkondensatoren dieser Klasse |
| Anwendungsbereiche | Filterung, Entkopplung, Oszillatoren, Signalverarbeitung |
Häufig gestellte Fragen zu ECWFA 150N 250 – Folienkondensator, 150 nF, 250 V, RM 10, 105°C, 5%
Was bedeutet „150 nF“ genau?
„150 nF“ steht für 150 Nanofarad. Ein Farad ist die Grundeinheit der elektrischen Kapazität. Nanofarad ist eine Einheit, die dem Billionstel eines Farad entspricht (1 nF = 10⁻⁹ F). Dies gibt die Fähigkeit des Kondensators an, elektrische Ladung zu speichern.
Ist dieser Kondensator für Wechselspannung (AC) geeignet?
Die Angabe von „250 V“ bezieht sich in der Regel auf die maximale zulässige Gleichspannung (DC). Die meisten Folienkondensatoren, insbesondere für solche Spannungsbereiche, sind auch für bestimmte Wechselspannungsanwendungen geeignet. Die genaue zulässige Wechselspannung kann je nach spezifischer Ausführung und Frequenz variieren. Für präzise Anwendungen mit Wechselspannung ist es ratsam, die genauen Datenblätter des Herstellers zu konsultieren.
Was ist der Vorteil eines 105°C Betriebstemperatur-Wertes?
Ein Betriebstemperaturwert von 105°C bedeutet, dass der Kondensator zuverlässig bei bis zu dieser Temperatur betrieben werden kann, ohne dass seine Leistung oder Lebensdauer signifikant beeinträchtigt wird. Dies ist besonders wichtig in Anwendungen, die in Umgebungen mit erhöhter Wärmeentwicklung (z.B. in Gehäusen, nahe an leistungsstarken Bauteilen) eingesetzt werden.
Warum ist die Kapazitätstoleranz von 5% wichtig?
Die Kapazitätstoleranz gibt an, um wie viel die tatsächliche Kapazität des Kondensators von seinem Nennwert abweichen darf. Eine Toleranz von 5% bedeutet, dass die tatsächliche Kapazität zwischen 142,5 nF und 157,5 nF liegt. Für präzise Schaltungen, wie z.B. Filter oder Oszillatoren, ist eine engere Toleranz vorteilhaft, um eine genaue Abstimmung und Leistung zu gewährleisten.
Was bedeutet „RM 10“ in Bezug auf die Montage?
„RM 10“ steht für Rastermaß (Leiterplattenabstand) von 10 Millimetern. Dies beschreibt den Abstand zwischen den beiden Anschlussbeinchen (Pins) des Kondensators. Dieses Maß ist entscheidend für die physische Montage auf einer Leiterplatte (PCB), um sicherzustellen, dass der Kondensator korrekt in die vorgebohrten Löcher passt.
Wie unterscheidet sich ein Folienkondensator von einem Keramikkondensator?
Folienkondensatoren verwenden eine Kunststofffolie als Dielektrikum, während Keramikkondensatoren ein Keramikmaterial verwenden. Folienkondensatoren bieten in der Regel eine höhere Stabilität über Temperatur und Zeit, einen niedrigeren ESR (Equivalent Series Resistance) und eine bessere Linearität, was sie ideal für Audio- und Hochfrequenzanwendungen macht. Keramikkondensatoren sind oft kleiner, kostengünstiger und haben höhere Kapazitäten in kleinen Bauformen, aber ihre Kapazität kann stärker von Temperatur und Gleichspannung abhängen.
Welche typischen Anwendungen profitieren besonders von diesem Kondensatortyp?
Dieser Folienkondensator eignet sich hervorragend für Anwendungen, die eine hohe Stabilität, geringe Verluste und eine präzise Kapazität erfordern. Dazu gehören Entkopplungsschaltungen in digitalen Systemen, Filter in Audio- und Signalverarbeitung, Oszillatorschaltungen, Zeitgeberschaltungen und generell jede Anwendung, bei der die Zuverlässigkeit und die elektrische Charakteristik über einen weiten Temperaturbereich kritisch sind.
