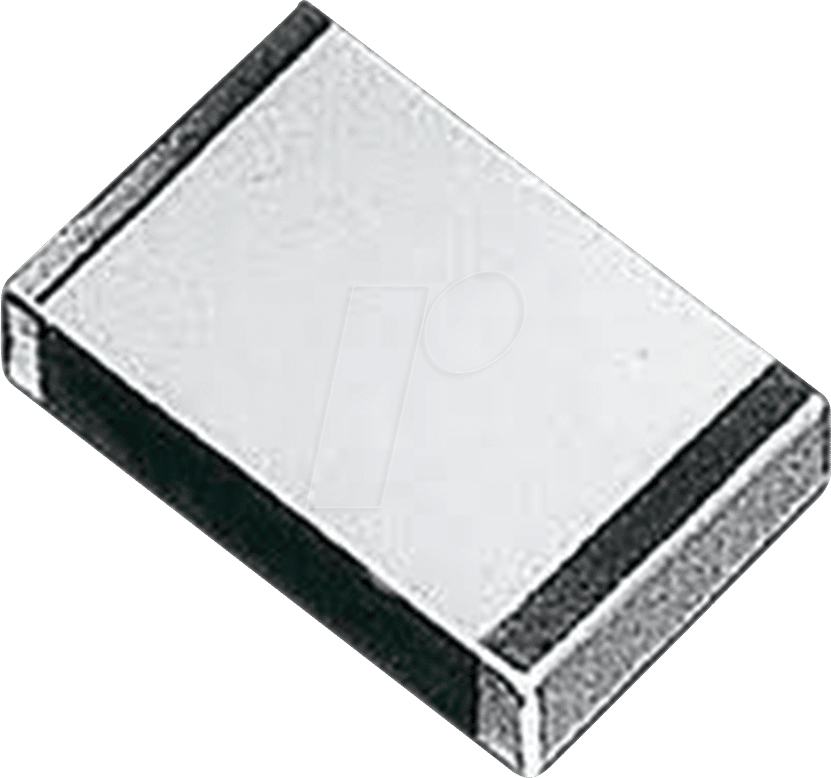

ECHUX 220N 50-2: Präzisions-SMD-Folienkondensator für anspruchsvolle Schaltungen
Der ECHUX 220N 50-2 ist die essenzielle Lösung für Entwickler und Ingenieure, die höchste Zuverlässigkeit und präzise Leistung in SMD-Applikationen fordern. Wenn Ihre Schaltungen stabile Kapazitätswerte über einen weiten Temperaturbereich benötigen und eine hohe Lebensdauer entscheidend ist, bietet dieser Folienkondensator die überlegene Stabilität und Belastbarkeit, die Standardlösungen oft vermissen lassen.
Warum ECHUX 220N 50-2 die überlegene Wahl ist
Im dynamischen Feld der Elektronikentwicklung sind Kondensatoren mehr als nur passive Bauteile; sie sind Garanten für Signalintegrität und Schaltungsstabilität. Der ECHUX 220N 50-2 setzt Maßstäbe durch seine herausragenden Eigenschaften, die ihn von herkömmlichen Kondensatoren abheben:
- Hervorragende Temperaturstabilität: Mit einer maximalen Betriebstemperatur von 125°C behält der ECHUX 220N 50-2 seine spezifizierten Kapazitätswerte auch unter extremen thermischen Bedingungen bei, was für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen unerlässlich ist.
- Hohe Präzision und geringe Toleranz: Die 5%ige Toleranz gewährleistet, dass Ihre Schaltungen exakt den Designspezifikationen entsprechen, was insbesondere in empfindlichen Filter-, Kopplungs- und Entkopplungsanwendungen kritisch ist.
- Robustheit und Langlebigkeit: Die verwendete Folientechnologie und die sorgfältige Verarbeitung garantieren eine außerordentliche Beständigkeit gegenüber Spannungsspitzen und eine lange Lebensdauer, selbst in anspruchsvollen Umgebungen.
- Optimale SMD-Integration: Das kompakte Bauformat ermöglicht eine effiziente Bestückung auf Leiterplatten und unterstützt hochintegrierte Designs, ohne Kompromisse bei der elektrischen Performance einzugehen.
- Geringe parasitäre Effekte: Speziell entwickelt, um niedrige ESR (Equivalent Series Resistance) und ESL (Equivalent Series Inductance) zu erzielen, optimiert der ECHUX 220N 50-2 die Signalqualität und minimiert unerwünschte Resonanzen.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des ECHUX 220N 50-2 ergibt sich aus seiner präzisen Konstruktion und der Auswahl hochwertiger Materialien. Dieses Bauteil wurde für anspruchsvolle elektronische Anwendungen konzipiert, bei denen Zuverlässigkeit an erster Stelle steht.
| Eigenschaft | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | SMD-Folienkondensator | Kompakte Bauweise für moderne Oberflächenmontage, ideal für platzsparende Schaltungen. |
| Kapazität | 220 nF (Nanofarad) | Geeignet für eine breite Palette von Filter-, Kopplungs- und Entkopplungsaufgaben in der analogen und digitalen Signalverarbeitung. |
| Nennspannung | 50 V (Volt) | Bietet ausreichende Reserve für typische Anwendungen im Niederspannungsbereich, minimiert das Risiko von Durchschlägen. |
| Max. Betriebstemperatur | 125°C (Grad Celsius) | Ermöglicht den zuverlässigen Einsatz in Umgebungen mit erhöhter Wärmeentwicklung, wie z.B. in Leistungselektronik oder automotive Anwendungen. |
| Toleranz | ±5% | Präzise Kapazitätswerte für Schaltungen, die eine hohe Genauigkeit erfordern, z.B. in Oszillatoren oder Präzisionsfiltern. |
| Dielektrikum | Hochwertige Kunststofffolie (z.B. Polypropylen oder Polyester – spezifisches Material je nach ECHUX Serie, aber qualitativ hochwertig) | Bietet exzellente elektrische Eigenschaften wie hohe Isolationswiderstände, geringe dielektrischen Verluste und hohe Spannungsfestigkeit. |
| Konstruktion | Metallisiert (typischerweise selbstheilend) | Verbessert die Zuverlässigkeit und Lebensdauer durch die Fähigkeit, kleine Selbstbeschädigungen zu kompensieren. |
| Anschlussart | SMD-Pads | Standardisierte Kontaktflächen für reflow- und Wellenlöten, gewährleistet eine zuverlässige elektrische Verbindung. |
Anwendungsbereiche und Design-Vorteile
Der ECHUX 220N 50-2 ist nicht nur ein Bauteil, sondern eine Komponente, die Ihre Schaltungsperformance auf ein neues Niveau hebt. Seine spezifischen Eigenschaften machen ihn zur idealen Wahl für diverse Anwendungsfelder:
- Signalentkopplung (Decoupling): In digitalen Schaltungen, insbesondere bei Mikrocontrollern und Logik-ICs, sorgt die schnelle Reaktionszeit und geringe Induktivität des ECHUX 220N 50-2 für eine effektive Glättung von Spannungsversorgungen und unterdrückt Störsignale. Dies ist entscheidend für die Stabilität des Systemtaktes und die Vermeidung von Fehlfunktionen.
- Kopplung von Audiosignalen: In professioneller Audiotechnik oder hochwertigen Hi-Fi-Anlagen spielt die lineare Frequenzgangcharakteristik von Folienkondensatoren eine wichtige Rolle. Der ECHUX 220N 50-2 ermöglicht eine unverfälschte Signalübertragung ohne unerwünschte Färbungen.
- Filteranwendungen: Ob Tiefpass-, Hochpass- oder Bandpassfilter – die präzise Kapazität und geringe Toleranz des Kondensators sind unerlässlich für die exakte Definition der Grenzfrequenzen und die gewünschte Filtercharakteristik. Dies ist besonders in der Messtechnik und Regelungstechnik von Bedeutung.
- Schwingkreise und Oszillatoren: Für die Stabilität von Oszillatorschaltungen, wie sie in Frequenzgeneratoren oder Taktgebern zum Einsatz kommen, ist eine exakte und temperaturunabhängige Kapazität von höchster Wichtigkeit. Der ECHUX 220N 50-2 liefert diese erforderliche Präzision.
- Netzteilglättung und Störunterdrückung: In kleineren Netzteilen oder zur Entkopplung von Leistungsschienen leistet der ECHUX 220N 50-2 einen Beitrag zur Reduzierung von Ripple-Spannungen und zur Filterung von Hochfrequenzstörungen, was die Lebensdauer nachgeschalteter Komponenten erhöht.
- Automotive-Anwendungen: Die hohe Temperaturbeständigkeit und Robustheit qualifizieren den Kondensator für den Einsatz in Fahrzeugen, wo Komponenten extremen Umweltbedingungen ausgesetzt sind.
Qualität und Zuverlässigkeit in der Fertigung
Bei der Entwicklung des ECHUX 220N 50-2 wurde auf höchste Fertigungsstandards und die Auswahl kompromissloser Materialien geachtet. Diese Sorgfalt in jedem Schritt des Produktionsprozesses stellt sicher, dass Sie ein Bauteil erhalten, das für maximale Performance und Langlebigkeit ausgelegt ist. Die konsistente Qualität jedes einzelnen Kondensators reduziert das Risiko von Ausfällen und erhöht die Zuverlässigkeit Ihrer Endprodukte erheblich.
FAQ – Häufig gestellte Fragen zu ECHUX 220N 50-2 – SMD-Folienkondensator, 220 nF, 50 V, 125°C, 5%
Ist der ECHUX 220N 50-2 für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, der ECHUX 220N 50-2 ist dank seiner geringen parasitären Induktivität (ESL) und seines niedrigen äquivalenten Serienwiderstands (ESR) gut für Hochfrequenzanwendungen geeignet, insbesondere für Filter- und Entkopplungszwecke.
Welche Arten von Dielektrika werden typischerweise in diesem Kondensatortyp verwendet?
Typischerweise werden in SMD-Folienkondensatoren dieser Art hochwertige Kunststofffolien wie Polypropylen (PP) oder Polyester (PET) verwendet. Diese Materialien bieten eine exzellente Kombination aus elektrischen Eigenschaften und Temperaturbeständigkeit.
Was bedeutet die Kennzeichnung „selbstheilend“ bei metallisierten Folienkondensatoren?
Selbstheilend bedeutet, dass bei einem lokalen Durchschlag im Dielektrikum die metallisierte Schicht im Bereich des Durchschlags verdampft. Dies isoliert den defekten Bereich und verhindert einen Kurzschluss, wodurch die Lebensdauer des Kondensators verlängert wird.
Kann der ECHUX 220N 50-2 auch in Schaltungen mit Spannungen unterhalb von 50V eingesetzt werden?
Ja, selbstverständlich. Die Angabe von 50V ist die maximale zulässige Betriebsspannung. Der Kondensator kann problemlos in Schaltungen mit niedrigeren Spannungen eingesetzt werden, ohne dass dies die Funktion beeinträchtigt.
Wie unterscheidet sich die Temperaturstabilität dieses Kondensators von Keramikkondensatoren?
Folienkondensatoren wie der ECHUX 220N 50-2 weisen generell eine deutlich höhere Temperaturstabilität auf als viele Keramiktypen (insbesondere Klasse 2 und 3). Sie behalten ihre Kapazitätswerte über einen breiteren Temperaturbereich mit geringerer Abweichung, was sie für präzise Schaltungen überlegen macht.
Welche Lötverfahren sind für den ECHUX 220N 50-2 empfohlen?
Der ECHUX 220N 50-2 ist für gängige Oberflächenmontagetechniken wie Reflow-Löten und Wellenlöten konzipiert. Die spezifischen Temperaturbedingungen des Lötprozesses sollten gemäß den Herstellerrichtlinien eingehalten werden, um die Integrität des Bauteils zu gewährleisten.
Ist die 5%ige Toleranz für alle kritischen Anwendungen ausreichend?
Für die meisten präzisen Filter-, Kopplungs- und Entkopplungsanwendungen ist eine 5%ige Toleranz mehr als ausreichend und bietet eine sehr gute Performance. In extrem spezialisierten Anwendungen, die eine noch höhere Präzision erfordern, könnten spezialisierte Kondensatoren mit geringerer Toleranz (z.B. 1% oder 2%) in Betracht gezogen werden, jedoch bietet der ECHUX 220N 50-2 ein hervorragendes Gleichgewicht zwischen Präzision und Verfügbarkeit.
