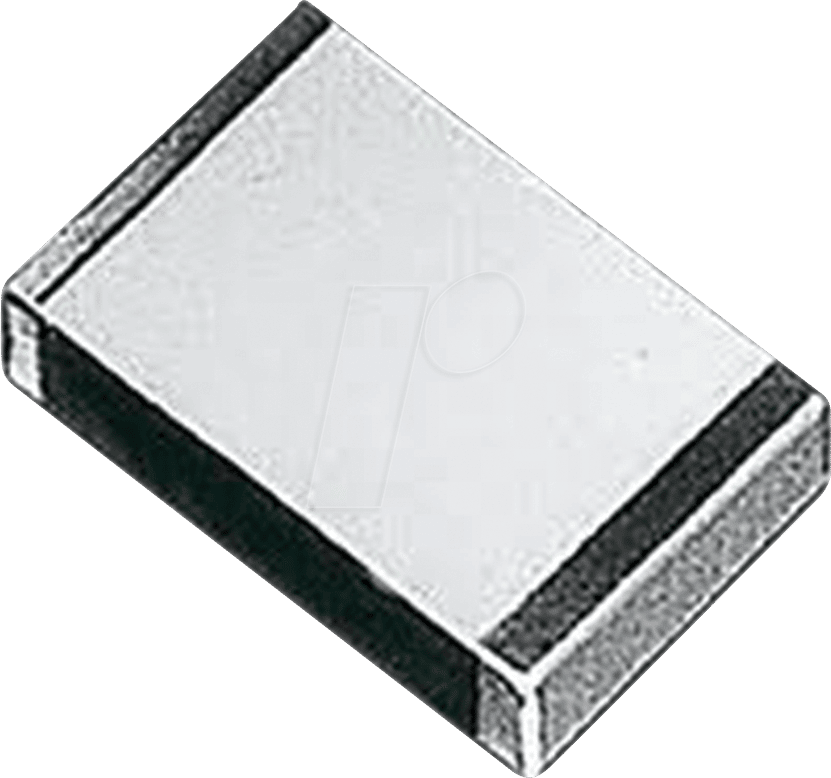

Präzise Signalintegrität für anspruchsvolle Schaltungen: Der ECHUX 0,33N 50 Folienkondensator
Für Ingenieure, Entwickler und Technikbegeisterte, die auf höchste Zuverlässigkeit und präzise elektrische Eigenschaften angewiesen sind, bietet der ECHUX 0,33N 50 SMD-PPS-Folienkondensator eine herausragende Lösung. Dieses Bauteil wurde entwickelt, um Signalrauschen zu minimieren, Störfrequenzen effektiv zu dämpfen und eine stabile Stromversorgung in einer Vielzahl von Elektronikanwendungen zu gewährleisten. Wenn Sie eine Komponente suchen, die konsistente Leistung unter anspruchsvollen Bedingungen liefert und die Lebensdauer sowie die Effizienz Ihrer Schaltungen verbessert, ist dieser Kondensator die ideale Wahl.
Warum ECHUX 0,33N 50 die überlegene Wahl ist
Im Vergleich zu Standard-Keramikkondensatoren oder weniger spezialisierten Folienkondensatoren bietet der ECHUX 0,33N 50 entscheidende Vorteile, die ihn zur überlegenen Wahl für kritische Anwendungen machen. Seine PPS (Polyphenylensulfid)-Dielektrikum-Konstruktion sorgt für eine bemerkenswerte thermische Stabilität und geringe Feuchtigkeitsaufnahme, was zu einer erhöhten Lebensdauer und einer konsistenteren Kapazitätsstabilität über einen breiten Temperaturbereich führt. Die präzise Toleranz von 2% garantiert, dass Ihre Schaltungen exakt innerhalb der Spezifikationen arbeiten, und die kompakte Bauform im 0805-SMD-Gehäuse ermöglicht eine effiziente Flächennutzung auf Leiterplatten, selbst in hochintegrierten Designs.
Herausragende Eigenschaften und Vorteile
- Überlegene Dielektrikum-Technologie: Der Einsatz von Polyphenylensulfid (PPS) als Dielektrikum bietet eine außergewöhnliche thermische Stabilität, geringe dielektrische Verluste und eine hohe Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit. Dies führt zu einer längeren Lebensdauer und einer zuverlässigeren Performance im Vergleich zu herkömmlichen Folienmaterialien.
- Präzise Kapazität und Toleranz: Mit einer Nennkapazität von 330 pF und einer engen Toleranz von nur 2% gewährleistet dieser Kondensator eine exakte Abstimmung und Filterung in Ihren Schaltungen. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität und präzise Frequenzweichen kritisch sind.
- Hohe Spannungsfestigkeit: Eine Nennspannung von 50 VDC ermöglicht den Einsatz in einer breiten Palette von Niederspannungs- und Mittelspannungsanwendungen, ohne Kompromisse bei der Sicherheit oder Zuverlässigkeit eingehen zu müssen.
- Kompakte Bauform (0805 SMD): Das standardisierte 0805-SMD-Gehäuse (2,0 mm x 1,25 mm x 0,9 mm) ermöglicht eine einfache Integration in moderne Leiterplattendesigns mittels automatisierter Bestückungsprozesse. Dies optimiert die Platzeffizienz und unterstützt die Miniaturisierung von Geräten.
- Hervorragende Frequenzcharakteristik: PPS-Folienkondensatoren zeichnen sich durch einen niedrigen äquivalenten Serienwiderstand (ESR) und eine geringe äquivalente Serieninduktivität (ESL) aus, was sie ideal für Hochfrequenzanwendungen, Entkopplung und Filterung macht.
- Langzeitstabilität: Die Kombination aus hochwertigem Dielektrikum und robuster Konstruktion sorgt für eine herausragende Langzeitstabilität der Kapazitätswerte, selbst unter wechselnden Betriebsbedingungen und Umwelteinflüssen.
Detaillierte Spezifikationen und technische Merkmale
Der ECHUX 0,33N 50 repräsentiert die Spitzenklasse der SMD-Folienkondensatoren für anspruchsvolle Elektronikdesigns. Seine Konstruktion basiert auf einer sorgfältigen Auswahl von Materialien und Fertigungsprozessen, um maximale Leistung und Zuverlässigkeit zu gewährleisten.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Hersteller-Modell | ECHUX 0,33N 50 |
| Kondensatortyp | SMD-PPS-Folienkondensator |
| Gehäusegröße | 0805 (entspricht 2,0 mm x 1,25 mm) |
| Nennkapazität | 330 pF (Picofarad) |
| Kapazitätstoleranz | ± 2 % |
| Nennspannung | 50 VDC (Gleichspannung) |
| Dielektrikum-Material | Polyphenylensulfid (PPS) |
| Einsatztemperatur-Bereich | Typischerweise -55 °C bis +125 °C (kann je nach spezifischem Datenblatt leicht variieren) |
| Serienwiderstand (ESR) | Sehr gering, optimiert für Hochfrequenzanwendungen |
| Serieninduktivität (ESL) | Sehr gering, ideal für Entkopplungsaufgaben |
| Anwendungsbereiche | Signalfilterung, Entkopplung, Zeitgeberschaltungen, Impulsspeicher, Hochfrequenzschaltungen, Audio-Anwendungen |
| Montageart | Oberflächenmontage (SMD) |
| Abmessungen (L x B x H) | 2,0 mm x 1,25 mm x 0,9 mm (typisch für 0805 Gehäuse) |
Anwendungsbereiche und technische Implikationen
Der ECHUX 0,33N 50 findet breite Anwendung in Bereichen, in denen präzise elektrische Eigenschaften und hohe Zuverlässigkeit unerlässlich sind. Seine Fähigkeit, stabile Kapazitätswerte über einen weiten Temperaturbereich beizubehalten, macht ihn zu einer bevorzugten Wahl für industrielle Steuerungen, Telekommunikationsgeräte und Automobil-Elektronik. In Audio-Schaltungen trägt die geringe Verzerrung und der niedrige ESR zu einer verbesserten Klangqualität bei. Die exzellenten Hochfrequenzeigenschaften prädestinieren ihn für Filterzwecke in HF-Schaltungen, z.B. zur Unterdrückung von Störsignalen oder zur präzisen Abstimmung von Resonanzkreisen. Die 50V-Nennspannung erlaubt den Einsatz in vielen Standard-Stromversorgungen und digitalen Logikschaltungen, wo eine zuverlässige Entkopplung von Spannungsspitzen und eine glattere Gleichspannung benötigt werden. Die kleine Bauform erlaubt eine dichte Bestückung von Leiterplatten, was besonders in mobilen und tragbaren Geräten von Vorteil ist, wo Platzersparnis oberste Priorität hat.
FAQ – Häufig gestellte Fragen zu ECHUX 0,33N 50 – SMD-PPS-Folienkond., 0805, 330 pF, 2 %, 50 V, 2,0×1,25×0,9 mm
Was unterscheidet einen PPS-Folienkondensator von einem Keramikkondensator?
PPS-Folienkondensatoren, wie der ECHUX 0,33N 50, bieten im Allgemeinen eine höhere Stabilität der Kapazität über Temperaturschwankungen, geringere dielektrische Verluste und eine bessere Langzeitstabilität im Vergleich zu vielen Keramikkondensatoren. Sie sind oft die bevorzugte Wahl für Präzisionsfilterungen und Anwendungen, bei denen konsistente elektrische Eigenschaften über lange Zeiträume entscheidend sind.
Ist die 2% Toleranz für meine Anwendung ausreichend?
Eine Toleranz von 2% ist für viele anspruchsvolle Anwendungen, einschließlich Präzisionsfilter, Zeitgeberschaltungen und bestimmte HF-Applikationen, vollkommen ausreichend und stellt einen guten Kompromiss zwischen Präzision und Kosten dar. Für extrem kritische Anwendungen, bei denen Nanofarad-Genauigkeit gefragt ist, sind möglicherweise Kondensatoren mit noch engeren Toleranzen erforderlich, jedoch sind diese seltener und teurer.
Welche Art von Lötverfahren ist für diesen SMD-Kondensator am besten geeignet?
Aufgrund seiner SMD-Bauform ist der ECHUX 0,33N 50 ideal für die Verwendung mit Reflow-Lötverfahren geeignet. Auch manuelle Lötverfahren mit feiner Lötspitze sind möglich, erfordern jedoch Sorgfalt, um eine Überhitzung des Bauteils zu vermeiden.
Kann dieser Kondensator in pulsierenden Stromversorgungen verwendet werden?
Ja, dank seiner guten Frequenzcharakteristik, des geringen ESR und der mechanischen Robustheit ist dieser Kondensator gut für den Einsatz in pulsierenden Stromversorgungen geeignet, beispielsweise zur Glättung oder als Teil von Filterstufen.
Wie wirkt sich die Nennspannung von 50 VDC auf die Anwendungsmöglichkeiten aus?
Die Nennspannung von 50 VDC bedeutet, dass der Kondensator sicher in Schaltungen betrieben werden kann, bei denen die maximale Gleichspannung 50 Volt nicht überschreitet. Dies deckt eine breite Palette von Niederspannungs- und einigen Mittelspannungsanwendungen ab, einschließlich vieler Verbraucher- und Industrieelektronik.
Was bedeutet die Gehäusegröße 0805?
Die Gehäusegröße 0805 bezieht sich auf die physikalischen Abmessungen des Kondensators. Die Zahlen stehen für Zoll-Einheiten (08 entspricht 0,08 Zoll Breite, 05 entspricht 0,05 Zoll Länge). Umgerechnet entspricht dies etwa 2,0 mm x 1,25 mm, was eine gängige Größe für Oberflächenmontagebauteile darstellt und eine hohe Integrationsdichte auf Leiterplatten ermöglicht.
Wie beeinflusst die PPS-Dielektrikum-Technologie die Lebensdauer des Kondensators?
Die PPS-Dielektrikum-Technologie ist bekannt für ihre hervorragende thermische Stabilität und Widerstandsfähigkeit gegenüber Feuchtigkeit. Dies reduziert die Wahrscheinlichkeit von Degradation über die Zeit und führt zu einer längeren und zuverlässigeren Lebensdauer des Kondensators, selbst unter schwierigen Betriebsbedingungen.
