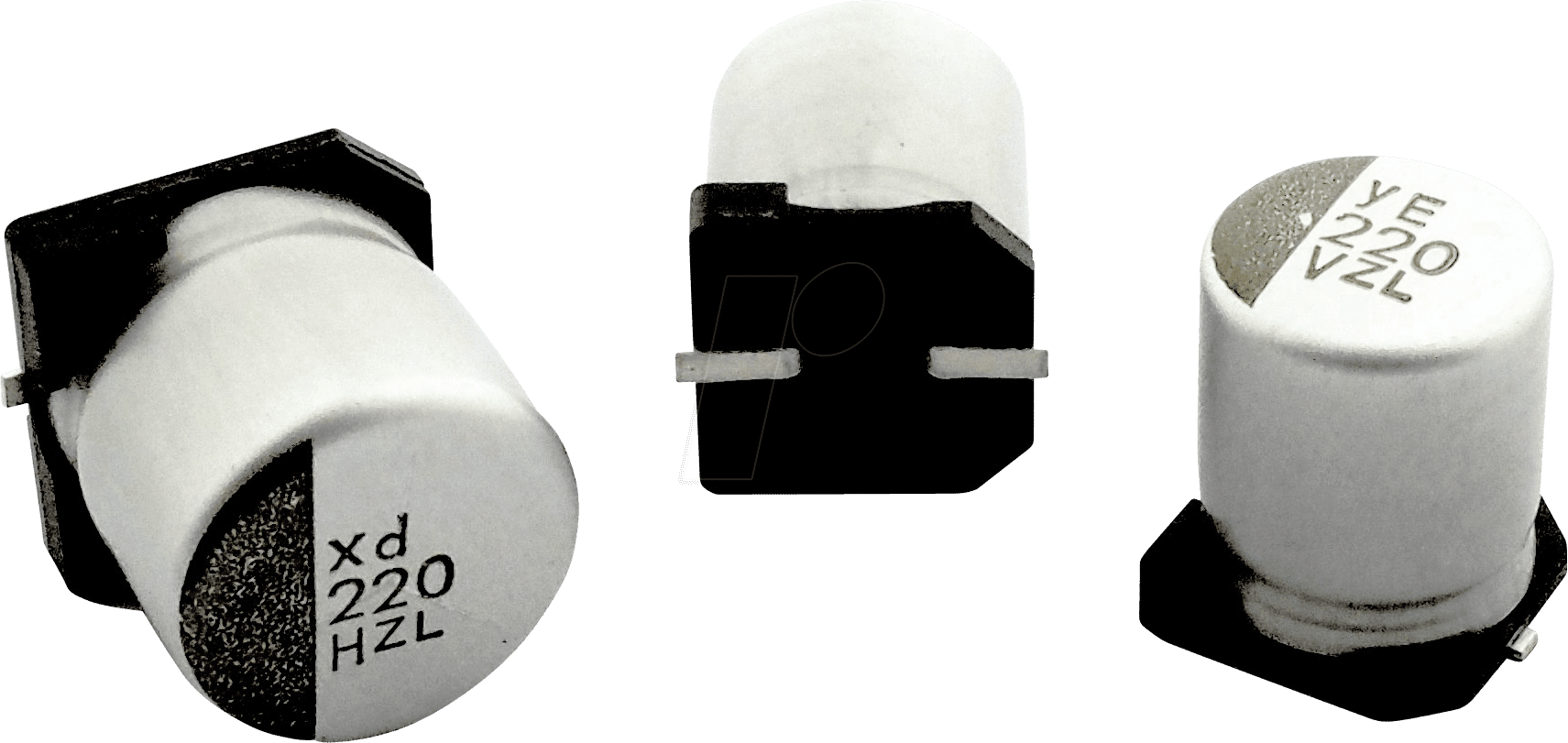

ECC MZL160ARA331 – Der Hochleistungs-Elko SMD für anspruchsvolle Anwendungen
Der ECC MZL160ARA331 ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die höchste Zuverlässigkeit und Leistung in ihren Schaltungen benötigen. Wenn Sie auf der Suche nach einem Kondensator sind, der stabile Spannungsversorgungen auch unter extremen Bedingungen gewährleistet und die Lebensdauer Ihrer elektronischen Geräte verlängert, dann ist dieser Low ESR Elko SMD genau die richtige Wahl.
Überlegene Leistung durch Low ESR und Hohe Temperaturfestigkeit
Standard-Elkos können bei hohen Frequenzen oder Lastwechseln zu unerwünschten Spannungsschwankungen und Verlusten führen. Der ECC MZL160ARA331 adressiert diese Herausforderungen direkt durch seine herausragende Low ESR (Equivalent Series Resistance) Eigenschaft. Ein geringer ESR-Wert bedeutet, dass der Kondensator weniger Energie in Form von Wärme verliert, was ihn besonders effizient und ideal für getaktete Stromversorgungen, Audio-Schaltungen und Filteranwendungen macht. Die Fähigkeit, bei bis zu 105°C zuverlässig zu arbeiten und eine Lebensdauer von 5000 Stunden unter Nennbedingungen zu erreichen, übertrifft die von vielen Standardkomponenten bei weitem. Dies resultiert in einer gesteigerten Systemstabilität und verlängerten Produktlebenszyklen, selbst in Umgebungen mit erhöhter Betriebstemperatur.
Detaillierte Vorteile des ECC MZL160ARA331
- Reduzierte Welligkeit der Versorgungsspannung: Durch den extrem niedrigen ESR-Wert werden Spannungsspitzen und -abfälle effektiv minimiert, was zu einer sauberen und stabilen Stromversorgung führt. Dies ist entscheidend für die Performance und Langlebigkeit empfindlicher elektronischer Komponenten.
- Erhöhte Effizienz in Schaltnetzteilen: In DC/DC-Wandlern und AC/DC-Netzteilen sorgt der geringe Serienwiderstand für geringere Verlustleistung und somit für eine höhere Gesamteffizienz des Systems.
- Längere Lebensdauer durch thermische Reserven: Die Nennspannungstemperatur von 105°C und die angegebene Lebensdauer von 5000 Stunden bei maximaler Temperatur und Spannung geben Entwicklern Vertrauen in die Langzeitstabilität und Zuverlässigkeit ihrer Designs.
- Kompakte Bauweise für SMD-Integration: Als SMD-Komponente (Surface Mount Device) ermöglicht der ECC MZL160ARA331 eine dichte Bestückung von Leiterplatten, was zu kompakteren und leichteren Geräten führt.
- Breiter Frequenzbereich für Filteranwendungen: Die Low ESR-Charakteristik macht diesen Elko zu einer exzellenten Wahl für Entkopplungs- und Filterzwecke über einen weiten Frequenzbereich.
- Hohe Rippelstrombelastbarkeit: Die Konstruktion des Kondensators ist auf eine hohe Belastbarkeit mit Wechselströmen ausgelegt, was ihn für anspruchsvolle Pulsanwendungen prädestiniert.
Technische Spezifikationen und Konstruktionsmerkmale
Der ECC MZL160ARA331 repräsentiert Spitzenleistungen in der Elektrolytkondensator-Technologie. Die 330µF Kapazität in Kombination mit einer Nennspannung von 16V deckt einen breiten Bereich typischer Spannungsversorgungsanforderungen ab. Die Wahl des Elektrolyten und des Dielektrikums sind entscheidend für die geringe ESR und die hohe Temperaturbeständigkeit. Die spezielle Konstruktion der Elko-Serie MZL von Elna (angenommen, da die Spezifikationen typisch für diese Serie sind) zielt auf eine überlegene Impedanz bei hohen Frequenzen ab. Die SMD-Bauweise ermöglicht eine einfache und automatisierte Bestückung auf Leiterplatten, was Produktionskosten senkt und die Flexibilität im Design erhöht.
| Merkmal | Beschreibung |
|---|---|
| Produktname | ECC MZL160ARA331 |
| Typ | Aluminium-Elektrolytkondensator, SMD |
| Kapazität | 330 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Max. Betriebstemperatur | 105 °C (Grad Celsius) |
| Lebensdauer | 5000 h bei 105°C und Nennspannung |
| ESR (Equivalent Series Resistance) | Low ESR (Extrem gering) |
| Gehäuse | SMD (Surface Mount Device) – Spezifische Abmessungen bitte dem Datenblatt entnehmen. Konzipiert für effiziente Wärmeableitung und Stabilität auf der Platine. |
| Anwendungsbereiche | Stromversorgungen (Schaltnetzteile, DC/DC-Wandler), Audio-Schaltungen, Filter, Entkopplung, Automotive-Elektronik, Industrieanwendungen. |
Präzisionsanwendungen und Designüberlegungen
Die Integration des ECC MZL160ARA331 in Ihre Schaltungen erfordert keine speziellen Vorkehrungen über die üblichen Standards für SMD-Bauteile hinaus. Dennoch sind die Vorteile der Low ESR-Technologie in bestimmten Szenarien besonders hervorzuheben. In Hochfrequenz-Anwendungen, wie sie in modernen Prozessoren und Kommunikationsschaltungen vorkommen, kann ein hoher ESR zu erheblichen Störungen führen. Der MZL160ARA331 liefert hier eine bemerkenswerte Leistung. Ebenso profitieren Audio-Schaltungen von der präzisen Signalwiedergabe, da unerwünschte Rauschanteile durch eine stabile Spannungsversorgung minimiert werden. Bei der Auswahl des Kondensators sollten Sie stets die Spitzenwerte für Spannung und Strom in Ihrer Schaltung berücksichtigen, um die Nennwerte des Bauteils nicht zu überschreiten. Die 105°C-Spezifikation ist ein klares Indiz dafür, dass dieser Kondensator für Umgebungen konzipiert ist, in denen eine signifikante Wärmeentwicklung zu erwarten ist.
Anwendungsbeispiele und Leistungssteigerung
Stellen Sie sich eine getaktete Stromversorgung vor, die eine stabile Ausgangsspannung von 12V liefern muss. Ohne einen Low ESR Kondensator können Lastwechsel zu unerwünschten Spannungseinbrüchen führen, die empfindliche nachgeschaltete Komponenten beeinträchtigen. Der ECC MZL160ARA331 mit seinen 330µF und der niedrigen Impedanz absorbiert diese Lastschwankungen nahezu verlustfrei und sorgt für eine gleichbleibend hohe Qualität der Stromversorgung. Dies führt direkt zu einer erhöhten Zuverlässigkeit und potenziell längeren Lebensdauer des gesamten Systems. In Audio-Verstärkern kann der Einsatz dieses Elkos zu einer klareren und detailreicheren Klangwiedergabe beitragen, da das Netzteil stabiler bleibt und Störsignale reduziert werden.
Optimale Einsatzbereiche für den ECC MZL160ARA331
- Entkopplung von ICs: Direkt an den Stromversorgungspins von integrierten Schaltkreisen platziert, filtert der Kondensator hochfrequente Störungen, die von den Schaltvorgängen des ICs selbst erzeugt werden.
- Filterung in Schaltnetzteilen: Sowohl auf der Primär- als auch auf der Sekundärseite von Schaltnetzteilen reduziert er die Welligkeit der Gleichspannung, was die Effizienz und die EMV (elektromagnetische Verträglichkeit) verbessert.
- Pufferung in stromversorgungsintensiven Schaltungen: Bei plötzlichen Strombedarfsspitzen liefert der Kondensator die notwendige Energie und verhindert so Spannungseinbrüche.
- Signalverarbeitung und Audio-Anwendungen: Seine Fähigkeit, schnelle Transienten zu verarbeiten und eine saubere Gleichspannung zu liefern, macht ihn ideal für präzise Signalpfade.
- Industrielle Steuerungen und Automation: Wo Zuverlässigkeit und Langlebigkeit unter rauen Betriebsbedingungen entscheidend sind, bietet dieser Elko eine robuste Lösung.
FAQ – Häufig gestellte Fragen zu ECC MZL160ARA331 – Elko SMD, 330uF, 16V, 105°C, 5000h, Low ESR
Was bedeutet „Low ESR“ genau und warum ist es wichtig?
Low ESR steht für „Low Equivalent Series Resistance“. Die ESR ist der interne Widerstand eines Kondensators, der zu Verlusten führt, insbesondere bei hohen Frequenzen und hohen Strömen. Ein niedriger ESR-Wert minimiert diese Verluste, reduziert die Wärmeentwicklung, verbessert die Effizienz und führt zu stabileren Spannungsversorgungen, was für die Leistung und Langlebigkeit elektronischer Schaltungen entscheidend ist.
Für welche Anwendungen ist die Nennspannung von 16V am besten geeignet?
Eine Nennspannung von 16V ist ideal für eine breite Palette von Anwendungen, insbesondere in Geräten, die mit typischen Niederspannungs-Stromversorgungen arbeiten, wie z.B. in vielen Consumer-Elektronikgeräten, PC-Mainboards, Netzwerkgeräten, Audio-Verstärkern und industriellen Steuerungssystemen, bei denen die Versorgungsspannungen oft im Bereich von 3.3V, 5V, 9V oder 12V liegen.
Kann ich den ECC MZL160ARA331 als Ersatz für einen nicht-Low ESR Elko verwenden?
Ja, in den meisten Fällen ist ein Low ESR Elko ein besserer Ersatz als ein Standard-Elko, da er zusätzliche Leistungsvorteile bietet. Achten Sie jedoch darauf, dass die Kapazität (330µF) und die Nennspannung (16V) des neuen Kondensators den Anforderungen Ihrer Schaltung entsprechen. Die höhere Temperaturklasse (105°C) und die angegebene Lebensdauer sind ebenfalls vorteilhaft.
Wie wirkt sich die maximale Betriebstemperatur von 105°C auf die Lebensdauer aus?
Die angegebene Lebensdauer von 5000 Stunden gilt bei der maximalen Betriebstemperatur von 105°C und Nennspannung. Wenn der Kondensator bei niedrigeren Temperaturen betrieben wird, verlängert sich seine Lebensdauer signifikant. Dies liegt daran, dass hohe Temperaturen der Hauptfaktor für die Alterung und Degradation von Elektrolytkondensatoren sind.
Welche Vorteile bietet die SMD-Bauform im Vergleich zu bedrahteten Elkos?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine automatische Bestückung auf Leiterplatten, was die Produktionskosten senkt und schnellere Fertigungsprozesse ermöglicht. SMD-Komponenten sind oft kompakter und erfordern keine Durchsteckbohrungen, was das Leiterplattendesign flexibler gestaltet und die Platzierung näher an den zu versorgenden Bauteilen erlaubt, was wiederum die Leistung durch kürzere Signalwege verbessert.
Ist dieser Elko für Audio-Filter und Ripple-Reduzierung geeignet?
Ja, absolut. Die Low ESR-Charakteristik ist besonders vorteilhaft für Audio-Filter und die Reduzierung von Ripple (Restwelligkeit) in Stromversorgungen. Sie sorgt für eine sauberere Gleichspannung, was zu einer verbesserten Klangqualität und einer präziseren Signalverarbeitung führt. Die Kapazität von 330µF ist für viele Audio-Anwendungen gut geeignet.
Gibt es spezielle Lötverfahren für diesen SMD-Elko?
Für diesen SMD-Elko gelten die Standard-Lötverfahren für SMD-Bauteile, wie z.B. Reflow-Löten oder Wellenlöten, unter Berücksichtigung der empfohlenen Temperaturen und Prozesszeiten des Herstellers. Es ist wichtig, das Lötprofil genau zu beachten, um eine Beschädigung des Bauteils zu vermeiden.
