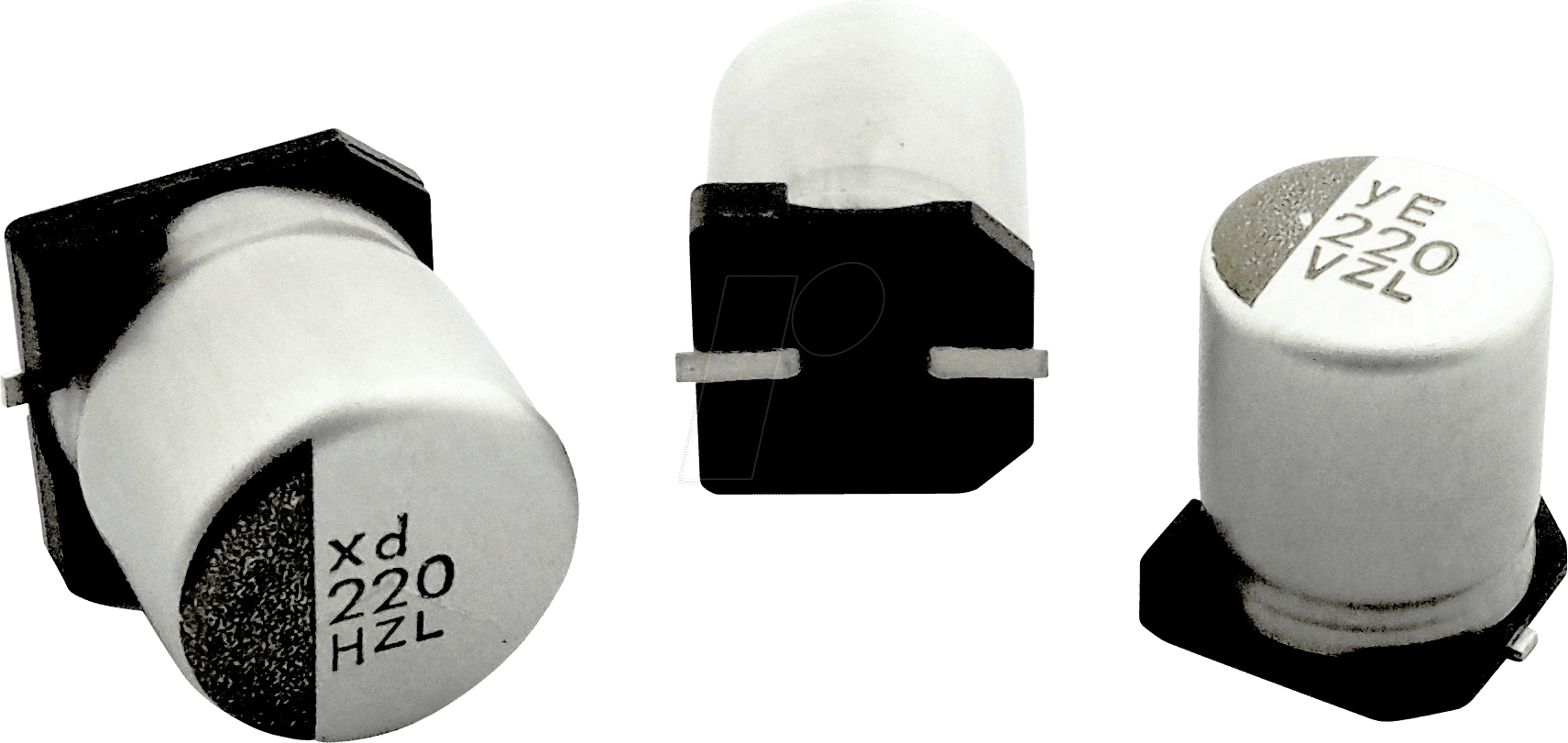

Präzisions-SMD-Kondensator für anspruchsvolle Elektronikanwendungen
Der ECC MZL100ARA331 ist ein hochleistungsfähiger SMD-Elektrolytkondensator, konzipiert für anspruchsvolle Elektronikdesigns, die eine stabile Spannungsversorgung und effektive Filterung erfordern. Speziell für Ingenieure, Entwickler und fortgeschrittene Hobbyisten, die auf zuverlässige und langlebige Komponenten Wert legen, bietet dieser Elko eine überlegene Leistung gegenüber Standardlösungen, insbesondere in Umgebungen mit erhöhten Temperaturanforderungen und der Notwendigkeit geringer Ripple-Ströme.
Überlegene Leistung dank Low ESR und hoher Temperaturbeständigkeit
Im Gegensatz zu herkömmlichen Elkos zeichnet sich der ECC MZL100ARA331 durch seinen niedrigen äquivalenten Serienwiderstand (Low ESR) aus. Dies minimiert Energieverluste und Wärmeentwicklung im Betrieb, was zu einer gesteigerten Effizienz und längeren Lebensdauer der gesamten Schaltung führt. Die spezifizierte Betriebstemperatur von 105°C und eine Lebensdauer von 5000 Stunden bei Nennspannung und 105°C unterstreichen seine Robustheit und Zuverlässigkeit auch unter thermisch belastenden Bedingungen. Diese Eigenschaften machen ihn zur idealen Wahl für Schaltnetzteile, DC-DC-Wandler und Audioprozessoren, wo Signalintegrität und geringes Rauschen entscheidend sind.
Optimiert für Stabilität und Langlebigkeit in SMD-Designs
Die Entwicklung des ECC MZL100ARA331 zielt darauf ab, kritische Anforderungen moderner Elektronik zu erfüllen. Seine Bauform als SMD-Bauteil (Surface Mount Device) ermöglicht eine effiziente Bestückung auf Leiterplatten und integriert sich nahtlos in kompakte und flache Designs. Die Kapazität von 330µF und die Nennspannung von 10V sind sorgfältig gewählt, um ein breites Spektrum an Applikationen abzudecken, von der Spannungsglättung in Consumer-Elektronik bis hin zu anspruchsvolleren industriellen Steuerungen.
Herausragende Merkmale des ECC MZL100ARA331
- Low ESR: Reduziert Leistungsverluste und verbessert die Effizienz von Stromversorgungen.
- Hohe Temperaturbeständigkeit: Garantiert zuverlässigen Betrieb bei bis zu 105°C Betriebstemperatur.
- Erweiterte Lebensdauer: Spezifizierte 5000 Stunden bei maximaler Temperatur und Nennspannung für langfristige Stabilität.
- SMD-Bauform: Ermöglicht platzsparende und automatisierte Bestückungsprozesse.
- Präzise Kapazität: 330µF für effektive Energiespeicherung und Filterung.
- Robuste Konstruktion: Entwickelt für maximale Zuverlässigkeit in industriellen und anspruchsvollen Umgebungen.
- Geringe Induktivität: Verbessert das Hochfrequenzverhalten der Schaltung.
Technische Spezifikationen im Detail
Der ECC MZL100ARA331 ist ein Aluminium-Elektrolytkondensator, der in einem kompakten SMD-Gehäuse geliefert wird. Seine Kernspezifikationen sind:
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller-Modellnummer | MZL100ARA331 |
| Typ | Aluminium-Elektrolytkondensator (Elko) |
| Bauform | SMD (Surface Mount Device) |
| Kapazität | 330 µF (Mikrofarad) |
| Nennspannung | 10 V (Volt) |
| Maximale Betriebstemperatur | 105 °C (Grad Celsius) |
| Lebensdauer | 5000 Stunden bei 105°C und Nennspannung |
| ESR (Äquivalenter Serienwiderstand) | Low ESR (Spezifische Werte variieren je nach Frequenz, typischerweise im niedrigen Milliohm-Bereich für diese Klasse von Elkos) |
| Verlustfaktor (tan δ) | Gering, optimiert für hohe Frequenzen |
| Ripple Current Rating | Hohe Belastbarkeit, spezifiziert für effiziente Filterung in Schaltnetzteilen |
| Polarität | Polarisiert (korrekte Einbaulage ist entscheidend) |
| Gehäusegröße | Kompakt, optimiert für SMD-Bestückung (Abmessungen sind gemäß Standardisierung, z.B. 6.3×7.3 mm oder ähnlich, je nach exaktem Untertyp) |
| Anwendungsbereiche | Spannungsglättung, Filterung, Pufferung in Stromversorgungen, Audio-Schaltungen, Messtechnik, Telekommunikation und industrielle Automatisierung. |
| Material & Aufbau | Hochreine Aluminium-Elektrolytfolie, flüssiger Elektrolyt mit optimierter Zusammensetzung für Stabilität und niedrigen ESR, hermetisch versiegeltes Gehäuse zur Verhinderung von Elektrolytaustritt. |
| Design-Merkmale | Flaches Profil ermöglicht niedrige Aufbauhöhen auf PCBs. Spezielle Anschlussterminals für sichere Lötverbindung und gute Stromleitfähigkeit. |
Anwendungsgebiete und Einsatzmöglichkeiten
Der ECC MZL100ARA331 Elko SMD mit seinen spezifizierten Eigenschaften findet breite Anwendung in einer Vielzahl von elektronischen Systemen, bei denen Zuverlässigkeit und Leistung im Vordergrund stehen:
- Schaltnetzteile (SMPS): Zur Glättung der Ausgangsspannung und zur Filterung von Schaltgeräuschen. Der Low ESR ist hierbei essenziell, um Energieverluste und Überhitzung zu vermeiden.
- DC-DC-Wandler: Stellt eine stabile Zwischenspannung bereit und minimiert Ripple-Ströme, was die Effizienz und thermische Performance verbessert.
- Audio- und Videotechnik: In Hochfrequenzfiltern, Entkopplungsanwendungen und zur Verbesserung der Signalintegrität in Verstärkern und Signalprozessoren.
- Automobilindustrie: Aufgrund der hohen Temperaturbeständigkeit und Robustheit eignet er sich für den Einsatz in Bordelektroniksystemen, die extremen Bedingungen ausgesetzt sind.
- Industrielle Steuerungen: In Steuergeräten und Sensorik, wo eine zuverlässige Stromversorgung auch unter widrigen Umgebungsbedingungen gewährleistet sein muss.
- Telekommunikation: Zur Filterung und Stabilisierung von Spannungen in Basisstationen und Netzwerkhardware.
- Messtechnik: In Präzisionsmessgeräten, wo geringes Rauschen und hohe Stabilität der Stromversorgung unerlässlich sind.
Vorteile im Vergleich zu Standard-Elkos
Die Entscheidung für den ECC MZL100ARA331 gegenüber einem Standard-Elko bietet signifikante Vorteile:
- Reduzierte Betriebstemperatur der Schaltung: Durch den niedrigen ESR wird weniger Energie in Wärme umgewandelt, was die Lebensdauer anderer Bauteile verlängert und die Gesamteffizienz der Schaltung erhöht.
- Höhere Zuverlässigkeit: Die spezifizierte Lebensdauer von 5000 Stunden bei 105°C bedeutet, dass der Kondensator unter anspruchsvollen Bedingungen über einen längeren Zeitraum hinweg stabil arbeitet.
- Bessere Signalqualität: Der geringere ESR und die optimierte ESR-Frequenzcharakteristik führen zu weniger Rauschen und Verzerrungen im Signalpfad, was besonders in Audio- und Hochfrequenzanwendungen kritisch ist.
- Kompaktere Bauweise: Der Low-ESR-Charakter ermöglicht oft, dass ein einzelner Hochleistungs-Elko die Funktion mehrerer Standard-Elkos übernehmen kann, was Platz auf der Leiterplatte spart.
- Erhöhte Stabilität über Temperatur: Die Konstruktion ist darauf ausgelegt, eine konsistente Leistung über einen breiten Temperaturbereich beizubehalten.
FAQ – Häufig gestellte Fragen zu ECC MZL100ARA331 – Elko SMD, 330uF, 10V, 105°C, 5000h, Low ESR
Was bedeutet „Low ESR“ genau und warum ist das wichtig?
ESR steht für Equivalent Series Resistance (Äquivalenter Serienwiderstand). Ein niedriger ESR bedeutet, dass der Kondensator weniger Widerstand gegenüber dem durchfließenden Wechselstrom bietet. Dies ist entscheidend, da es Leistungsverluste in Form von Wärme minimiert, die Effizienz von Schaltnetzteilen erhöht und das Entstehen von unerwünschtem Rauschen reduziert, was die Signalintegrität verbessert.
Ist der ECC MZL100ARA331 für den Einsatz in KFZ-Anwendungen geeignet?
Ja, aufgrund seiner hohen Betriebstemperatur von 105°C und der generellen Robustheit von Hochleistungselkos ist dieser Kondensator sehr gut für Anwendungen im Automobilbereich geeignet, wo oft extreme Temperaturschwankungen und anspruchsvolle Betriebsbedingungen herrschen.
Wie wichtig ist die Polarität bei der Installation dieses SMD-Elkos?
Die Polarität ist bei Elektrolytkondensatoren von fundamentaler Bedeutung. Eine falsche Einbaulage (Plus- und Minuspol vertauscht) führt zu einer schnellen Zerstörung des Kondensators, was zu Kurzschlüssen und potenziellen Schäden an der gesamten Schaltung führen kann. Achten Sie auf die Markierungen auf dem Kondensator und der Leiterplatte.
Kann ich diesen Elko in einer Schaltung verwenden, die mehr als 10V benötigt?
Nein, die Nennspannung von 10V darf nicht überschritten werden. Der Betrieb über der Nennspannung kann zu einem Durchschlag des Dielektrikums und zur Zerstörung des Kondensators führen. Wählen Sie immer einen Kondensator mit einer Nennspannung, die über der maximalen Spannung liegt, die in Ihrer Schaltung auftreten kann.
Welche Vorteile bietet die 5000-Stunden-Lebensdauer bei 105°C?
Diese Angabe bedeutet, dass der Kondensator unter Dauerbetrieb bei 105°C und seiner Nennspannung voraussichtlich mindestens 5000 Stunden lang zuverlässig funktioniert. Dies ist ein Indikator für hohe Qualität und Langlebigkeit, insbesondere für Geräte, die eine lange und unterbrechungsfreie Betriebszeit erfordern.
Was unterscheidet diesen Elko von einem Tantalkondensator?
Während beide Kondensatortypen zur Energiespeicherung dienen, gibt es Unterschiede. Aluminium-Elektrolytkondensatoren wie der ECC MZL100ARA331 bieten oft höhere Kapazitäten bei geringeren Kosten und sind in ihrer Leistung für viele Anwendungen gut geeignet. Tantalkondensatoren bieten typischerweise eine höhere Energiedichte und bessere Hochfrequenzeigenschaften, sind aber empfindlicher gegenüber Überspannung und haben oft einen höheren Preis. Der ECC MZL100ARA331 ist eine ausgezeichnete Wahl, wenn hohe Kapazität, Low ESR und Temperaturbeständigkeit zu einem guten Preis-Leistungs-Verhältnis benötigt werden.
Wo ist die genaue Gehäusegröße des ECC MZL100ARA331 zu finden?
Die exakten Abmessungen des SMD-Gehäuses sind produktspezifisch und sollten dem Datenblatt des Herstellers entnommen werden. Typischerweise fallen sie in gängige SMD-Größen für Elkos, die eine effiziente Integration in moderne Leiterplattenlayouts ermöglichen. Bei Lan.de finden Sie im Produktdatenblatt oder in den technischen Spezifikationen genaue Angaben zur Gehäusegröße.
