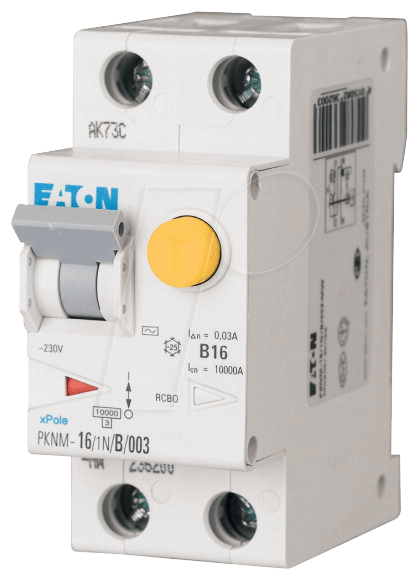

EATON 236217 – Der fortschrittliche FI/LS-Schalter für maximale Sicherheit und Zuverlässigkeit
Der EATON 236217 FI/LS-Schalter ist die essenzielle Schutzlösung für elektrische Anlagen, die sowohl vor Fehlerströmen als auch vor Überlastung schützt. Dieses Gerät richtet sich an Elektrofachkräfte, Hausbesitzer und Betreiber von Industrieanlagen, die höchste Ansprüche an die Sicherheit und Betriebsstabilität ihrer Stromversorgung stellen und präventiv gegen elektrische Gefahren wie Kurzschlüsse und Erdschlüsse vorgehen möchten.
Warum der EATON 236217 Ihre überlegene Wahl ist
Im Gegensatz zu einfachen Leitungsschutzschaltern oder Fehlerstrom-Schutzeinrichtungen kombiniert der EATON 236217 beide Funktionen in einem einzigen, kompakten Gerät. Dies spart nicht nur wertvollen Platz im Schaltkasten, sondern gewährleistet auch einen umfassenden Schutz, der weit über die Standards hinausgeht. Die Charakteristik C ermöglicht die Absicherung von Stromkreisen mit moderaten Einschaltströmen, während der Typ A eine hohe Empfindlichkeit gegenüber pulsierenden Gleichfehlerströmen bietet, was ihn ideal für moderne elektronische Geräte macht. Mit einer Nennstromstärke von 16 A und einer Auslöseempfindlichkeit von 30 mA erfüllt dieser FI/LS-Schalter die strengsten Sicherheitsnormen und schützt zuverlässig Mensch und Anlage vor den Folgen von elektrischen Störungen.
Umfassender Schutz für Ihre Elektroinstallation
Der EATON 236217 FI/LS-Schalter bietet einen doppelten Schutzmechanismus, der Ihre elektrische Infrastruktur auf höchstem Niveau absichert:
- Fehlerstromschutz (FI): Erkennt gefährliche Fehlerströme, die durch Isolationsfehler oder Berührung mit spannungsführenden Teilen entstehen. Bei Überschreitung des Schwellenwerts von 30 mA wird der Stromkreis unverzüglich unterbrochen, um lebensgefährliche Stromschläge zu verhindern.
- Leitungsschutz (LS): Schützt vor Überlastung und Kurzschluss. Die Charakteristik C ist speziell für Anwendungen konzipiert, bei denen kurzzeitige Überströme, beispielsweise durch das Anlaufen von Motoren, auftreten können. Dies verhindert unnötige Auslösungen und gewährleistet einen stabilen Betrieb.
- Kombinierte Funktionalität: Die Integration beider Schutzarten in einem Gerät optimiert die Platznutzung im Schaltschrank und vereinfacht die Installation.
- Typ A Empfindlichkeit: Dieser Typ ist empfindlich gegenüber sinusförmigen Wechsel- und pulsierenden Gleichfehlerströmen, was ihn besonders geeignet für den Schutz von Stromkreisen macht, die mit elektronischen Geräten wie LED-Trafos, Computern oder Frequenzumrichtern verbunden sind.
- Hohe Zuverlässigkeit: EATON steht für Qualität und Langlebigkeit. Dieser FI/LS-Schalter ist konstruiert, um auch unter anspruchsvollen Bedingungen zuverlässig zu funktionieren.
Technische Spezifikationen und herausragende Merkmale
Die detaillierten technischen Spezifikationen des EATON 236217 unterstreichen seine Leistungsfähigkeit und Einsatzflexibilität:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EATON |
| Modellnummer | 236217 |
| Produktkategorie | FI/LS-Schalter (Fehlerstromschutzschalter mit integriertem Leitungsschutzschalter) |
| Polanzahl | 1 + N (1 Pol + Neutralleiter) |
| Nennstrom (In) | 16 A |
| Auslösecharakteristik (LS) | C (für Geräte mit moderaten Einschaltströmen) |
| Nenn-Fehlerstrom (IΔn) | 30 mA (Schutz gegen gefährliche Körperdurchströmung und Brandgefahr) |
| Fehlerstrom-Typ | Typ A (empfindlich gegen sinusförmige Wechsel- und pulsierende Gleichfehlerströme) |
| Nennschaltvermögen (Icn) | 6 kA gemäß EN 60898-1 / IEC 60898-1 |
| Spannung (Ue) | 230/400 V AC |
| Frequenz | 50/60 Hz |
| Anschlussklemmen | Schraubklemmen für flexible und starre Leiter |
| Montageart | DIN-Schiene (Hutschiene) |
| Isolationsspannung (Ui) | 440 V |
| Schutzart | IP20 (gemäß EN 60529) |
| Betriebstemperatur | -25 °C bis +40 °C |
| Lebensdauer (mechanisch) | > 20.000 Schaltspiele |
| Lebensdauer (elektrisch) | > 4.000 Schaltspiele bei Nennlast |
| Material und Bauweise | Hochwertige, flammhemmende Kunststoffe für maximale Sicherheit und Langlebigkeit. Robuste Konstruktion für den professionellen Einsatz. |
| Einsatzbereiche | Wohngebäude, Gewerbe, Industrie, öffentliche Einrichtungen, überall dort, wo ein hoher Personenschutz und Anlagenschutz gefordert ist. Besonders geeignet für Bereiche mit elektronischen Lasten und die Absicherung von Steckdosenkreisen. |
Anwendungsbereiche und Vorteile im Detail
Der EATON 236217 FI/LS-Schalter ist ein Schlüsselkomponente in jeder modernen Elektroinstallation und bietet spezifische Vorteile für diverse Einsatzgebiete:
- Schutz in Wohnbereichen: Unverzichtbar für die Sicherheit von Familien. Er schützt vor gefährlichen Fehlerströmen, die durch defekte Geräte, fehlerhafte Verkabelung oder versehentliches Berühren von stromführenden Teilen entstehen können. Die 30 mA Auslöseschwelle ist der Standard für den Personenschutz.
- Schutz in Büros und Arbeitsstätten: In Umgebungen, in denen Computer, Server und andere elektronische Geräte zum Einsatz kommen, ist der Typ A Schutz unerlässlich. Er schützt zuverlässig vor pulsierenden Gleichfehlerströmen, die von Schaltnetzteilen und anderen elektronischen Komponenten ausgehen können und die Funktion von FI-Schutzschaltern vom Typ AC beeinträchtigen würden.
- Industrielle Anwendungen: Auch in industriellen Umgebungen bietet der EATON 236217 einen wichtigen Schutz. Die Charakteristik C ist für Stromkreise mit höheren Einschaltströmen, wie sie bei Motoren und Transformatoren auftreten, gut geeignet. Die Kombination aus Fehlerstrom- und Leitungsschutz vereinfacht die Installation und reduziert den Platzbedarf in Schaltschränken.
- Schutz von speziellen Stromkreisen: Ob es sich um die Absicherung von Waschmaschinen, Trocknern, Heizungsanlagen oder Beleuchtungssystemen handelt – der EATON 236217 bietet stets einen umfassenden und zuverlässigen Schutz.
- Vermeidung von Fehlalarmen: Durch die Auslegung der Charakteristik C werden kurzzeitige Einschaltspitzen, die bei vielen Geräten normal sind, toleriert, was eine unerwünschte Abschaltung des Stromkreises verhindert.
Häufig gestellte Fragen zu EATON 236217 – FI/LS-Schalter, Char. C, Typ A, 16 A, 30 mA, 1 + N
Was genau bedeutet die Kombination FI/LS-Schalter?
Ein FI/LS-Schalter kombiniert die Funktionen eines Fehlerstromschutzschalters (FI) und eines Leitungsschutzschalters (LS) in einem einzigen Gerät. Der FI-Teil schützt vor gefährlichen Fehlerströmen, während der LS-Teil vor Überlastung und Kurzschluss schützt. Dies spart Platz im Schaltschrank und vereinfacht die Installation.
Für welche Art von elektrischen Geräten ist der Typ A Schutz besonders wichtig?
Der Typ A Schutz ist unerlässlich für Stromkreise, die mit Geräten betrieben werden, die pulsierende Gleichfehlerströme erzeugen können. Dazu gehören typischerweise elektronische Geräte mit Schaltnetzteilen, wie Computer, LED-Beleuchtung, moderne Fernseher, Dimmer, Heizungsregelungen und einige Arten von Ladegeräten.
Wann ist die Charakteristik C des Leitungsschutzschalters die richtige Wahl?
Die Charakteristik C ist für Stromkreise mit moderaten Einschaltströmen ausgelegt. Dies ist typisch für Geräte, die beim Start kurzzeitig mehr Strom benötigen als im Normalbetrieb, wie beispielsweise Motoren, Transformatoren oder Leuchtstofflampen mit Vorschaltgeräten. Sie vermeidet unnötige Auslösungen durch diese kurzzeitigen Spitzen.
Ist der EATON 236217 für den Einsatz in Privathaushalten geeignet?
Ja, absolut. Der EATON 236217 ist aufgrund seiner 30 mA Auslöseschwelle und des umfassenden Schutzes ideal für den Einsatz in Privathaushalten. Er erfüllt die höchsten Sicherheitsstandards für den Personenschutz in Wohnbereichen und schützt zuverlässig vor den Gefahren elektrischer Ströme.
Wie unterscheidet sich ein FI/LS-Schalter vom Typ A von einem älteren FI/LS-Schalter vom Typ AC?
Der Hauptunterschied liegt in der Empfindlichkeit gegenüber Fehlerströmen. Typ AC FI-Schutzschalter reagieren nur auf sinusförmige Wechselfehlerströme. Typ A FI-Schutzschalter hingegen reagieren zusätzlich auf pulsierende Gleichfehlerströme, die bei vielen modernen elektronischen Geräten auftreten können. Daher ist Typ A der zeitgemäße und sicherere Standard.
Wie oft sollte ein FI/LS-Schalter getestet werden?
Es wird empfohlen, die Funktion von FI- und FI/LS-Schaltern regelmäßig zu testen, mindestens einmal im Jahr. Die meisten Geräte verfügen über eine Testtaste, mit der sich die Auslösung simulieren lässt. Dies stellt sicher, dass der Schutzmechanismus im Ernstfall einwandfrei funktioniert.
Welche Vorteile bietet die 1+N Pol-Ausführung?
Die 1+N Pol-Ausführung bedeutet, dass sowohl der Außenleiter (Phase) als auch der Neutralleiter gemeinsam geschaltet und abgesichert werden. Dies ist in vielen Installationen vorgeschrieben, um die Sicherheit zu maximieren, insbesondere bei der Unterbrechung des Stromkreises. Es stellt sicher, dass im Falle einer Auslösung beide Leiter spannungsfrei geschaltet werden.
