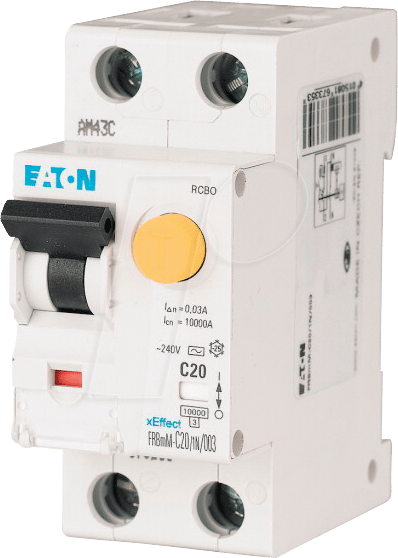

Umfassender Schutz für Ihre Elektroinstallation: EATON 170704 FI/LS-Schalter
Suchen Sie nach einer zuverlässigen Lösung, um Ihre Elektroinstallation vor gefährlichen Fehlerströmen und Überlastungen zu schützen? Der EATON 170704 FI/LS-Schalter ist die ideale Wahl für Hausinstallationen, Gewerbe und Industrie, wo höchste Sicherheit und normgerechte Ausführung gefordert sind. Er kombiniert die Schutzfunktionen eines Fehlerstrom-Schutzschalters (FI-Schalter) und eines Leitungsschutzschalters (LS-Schalter) in einem einzigen, platzsparenden Gerät und bietet somit einen robusten Schutz für Mensch und Anlage.
Sicherheit auf höchstem Niveau: Die Vorteile des EATON 170704
Der EATON 170704 FI/LS-Schalter zeichnet sich durch seine herausragende Zuverlässigkeit und seinen bedienungsfreundlichen Aufbau aus. Im Vergleich zu separaten FI- und LS-Schaltern bietet diese integrierte Lösung entscheidende Vorteile:
- Doppelter Schutz in einem Gerät: Der FI/LS-Schalter schützt sowohl vor gefährlichen Körperströmen, die durch Isolationsfehler entstehen können (Fehlerstromschutz), als auch vor Überlast und Kurzschluss (Leitungsschutz). Dies erhöht die Sicherheit und vereinfacht die Installation.
- Optimale Absicherung mit Charakteristik B: Die Charakteristik B ist für den Schutz von Leitungen ausgelegt, an denen üblicherweise induktive und kapazitive Verbraucher angeschlossen sind, wie beispielsweise Beleuchtungsanlagen, Transformatoren oder elektronische Geräte. Die Auslösecharakteristik B schützt zuverlässig vor Kurzschlussströmen und hat eine begrenzte verzögerte Auslösung, die Einschaltspitzen bei entsprechenden Geräten toleriert.
- Hohe Empfindlichkeit mit 30 mA Fehlerstrom-Schutz: Ein Fehlerstrom von 30 Milliampere (mA) ist für den Menschen in der Regel lebensgefährlich. Der EATON 170704 erkennt und unterbricht solche Ströme extrem schnell und effektiv und bietet damit einen essenziellen Personenschutz.
- Fehlerstrom-Schutztyp A: Der Typ A erkennt sowohl sinusförmige Wechselströme als auch pulsierende Gleichfehlerströme. Dies ist wichtig, da moderne elektronische Geräte zunehmend Gleichfehlerströme erzeugen können, die mit Typ AC-Schaltern nicht zuverlässig erfasst werden.
- Präzise Absicherung mit 13 Ampere Nennstrom: Mit einer Nennstromstärke von 13 Ampere (A) ist dieser FI/LS-Schalter optimal für die Absicherung gängiger Stromkreise in Wohn- und Bürobereichen geeignet, die typische Haushaltsgeräte oder Büroelektronik versorgen.
- Integrierter Neutralleiter (1 + N): Die Ausführung 1 + N bedeutet, dass sowohl der Außenleiter als auch der Neutralleiter über den Schalter geführt und abgesichert werden. Dies ist für bestimmte Installationen und die Einhaltung von Normen unerlässlich und sorgt für eine vollständige Unterbrechung des Stromkreises im Fehlerfall.
- Platzersparnis in der Verteilung: Durch die Kombination von zwei Schutzfunktionen in einem Gerät reduziert der EATON 170704 den Platzbedarf im Sicherungskasten erheblich. Dies ermöglicht eine kompaktere und übersichtlichere Elektroinstallation.
- Hohe Schaltleistung und Lebensdauer: Eaton ist ein weltweit führender Hersteller von Energiemanagementlösungen, und seine Produkte sind bekannt für ihre Robustheit, Langlebigkeit und Einhaltung höchster Qualitätsstandards.
Technische Spezifikationen im Detail
Der EATON 170704 ist ein hochentwickeltes Schutzgerät, das präzise auf die Anforderungen moderner Elektroinstallationen zugeschnitten ist. Die sorgfältige Auswahl von Material und Konstruktion gewährleistet eine zuverlässige Funktion über die gesamte Lebensdauer.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter) |
| Hersteller | EATON |
| Modellnummer / Artikelnummer | 170704 |
| Anzahl der Polpaare | 1 + N (Außenleiter und Neutralleiter) |
| Auslösecharakteristik | Charakteristik B |
| Nennstrom (In) | 13 A |
| Nennfehlerstrom (IΔn) | 30 mA |
| Fehlerstrom-Schutztyp | Typ A (empfindlich gegen Wechsel- und pulsierende Gleichfehlerströme) |
| Bemessungs-Schaltvermögen (Icn) | 6 kA (gemäß EN 61009-1 und EN 60898-1) |
| Bemessungsspannung (Un) | 230/400 V AC (abhängig von der konkreten Konfiguration und Installation) |
| Frequenz | 50 Hz |
| Umgebungstemperatur | Betriebstemperaturbereich: -25 °C bis +40 °C (mit Leistungsminderung bei höheren Temperaturen) |
| Montageart | Hutschiene (gemäß DIN EN 60715) |
| Anschlussart | Schraubanschluss (für Leiterquerschnitte von typischerweise 1,5 mm² bis 16 mm² je nach Pol) |
| Isolationsmaterial | Hochwertige thermoset- oder thermoplastische Kunststoffe mit exzellenten dielektrischen Eigenschaften und hoher Beständigkeit gegen mechanische Beanspruchung und Alterung. Gehäusematerialien sind typischerweise halogenfrei, um im Brandfall die Rauchentwicklung zu minimieren. |
| Schutzart | IP20 (bei montiertem Zustand und korrekt angeschlossenen Leitern) |
Einsatzgebiete: Wo der EATON 170704 seine Stärken ausspielt
Der EATON 170704 FI/LS-Schalter mit seiner Kombination aus Fehlerstrom- und Leitungsschutz ist ein vielseitig einsetzbares Schutzorgan in verschiedensten Umgebungen:
- Wohngebäude und Wohneinheiten: Unverzichtbar für den Schutz von Stromkreisen, die Beleuchtung, Steckdosen für Haushaltsgeräte (Kühlschrank, Waschmaschine, etc.) und Unterhaltungselektronik versorgen. Erhöht die Sicherheit für Bewohner und minimiert das Risiko von Bränden durch elektrische Defekte.
- Gewerbliche Räumlichkeiten: Büros, Geschäfte und Werkstätten profitieren von der zuverlässigen Absicherung gegen Überlast und Fehlerströme, die durch den Betrieb von Bürogeräten, Maschinen und Beleuchtungssystemen entstehen können.
- Industrieanwendungen: In weniger anspruchsvollen Industrieumgebungen, wo pulsierende Gleichfehlerströme auftreten können, bietet Typ A Schutz. Die Charakteristik B ist geeignet für viele Maschinen und Anlagen mit elektronischen Vorschaltgeräten oder kleineren Motoren.
- Schutz von Fehlerstrom-empfindlichen Geräten: Durch die Erkennung pulsierender Gleichfehlerströme eignet sich dieser Typ A FI/LS-Schalter besonders gut für Stromkreise, an denen elektronische Geräte mit Gleichrichterstufen angeschlossen sind, wie beispielsweise Computer-Netzteile, LED-Treiber oder Frequenzumrichter im Niedrigleistungsbereich.
- Nachrüstung und Modernisierung: Der EATON 170704 ist eine ausgezeichnete Wahl bei der Modernisierung bestehender Elektroinstallationen, um diese auf den neuesten Stand der Sicherheitstechnik zu bringen und Normen zu erfüllen.
FAQ – Häufig gestellte Fragen zu EATON 170704 – FI/LS-Schalter, Char. B, Typ A, 13 A, 30 mA, 1 + N
Was ist der Unterschied zwischen einem FI-Schalter, einem LS-Schalter und einem FI/LS-Schalter?
Ein FI-Schalter (Fehlerstrom-Schutzschalter) erkennt und unterbricht gefährliche Fehlerströme, die durch defekte Geräte oder unsachgemäße Verkabelung entstehen können und die Personensicherheit gewährleisten. Ein LS-Schalter (Leitungsschutzschalter) schützt vor Überlast und Kurzschluss, was sowohl die Leitungen als auch die angeschlossenen Geräte vor Beschädigung schützt. Ein FI/LS-Schalter kombiniert beide Funktionen in einem einzigen Gerät, was Platz spart und die Installation vereinfacht.
Warum ist die Charakteristik B für meinen Stromkreis geeignet?
Die Charakteristik B eignet sich für Stromkreise, an denen typischerweise induktive und kapazitive Verbraucher wie Beleuchtungsanlagen, Steckdosen in Wohnhäusern oder kleine Transformatoren angeschlossen sind. Sie schützt zuverlässig vor Kurzschlüssen und toleriert kurzzeitige Einschaltströme, die bei bestimmten Geräten auftreten können, ohne unnötig auszulösen.
Was bedeutet Typ A bei einem FI-Schalter und warum ist das wichtig?
Typ A bedeutet, dass der FI-Schalter nicht nur sinusförmige Wechselfehlerströme, sondern auch pulsierende Gleichfehlerströme erkennt. Viele moderne elektronische Geräte, wie Computer, LED-Beleuchtung oder Ladegeräte, können solche pulsierenden Gleichfehlerströme erzeugen. Ein Typ A FI/LS-Schalter bietet daher einen erweiterten Personenschutz im Vergleich zu älteren Typ AC-Schaltern.
Ist der EATON 170704 für alle Haushaltsanwendungen geeignet?
Der EATON 170704 mit 13 A Nennstrom und Charakteristik B ist für die meisten Standard-Haushaltsanwendungen wie Steckdosenkreise, Beleuchtung und den Anschluss von üblichen Haushaltsgeräten bestens geeignet. Für Stromkreise mit sehr hohen Anlaufströmen (z.B. große Motoren) oder für spezielle industrielle Anwendungen können jedoch andere Charakteristiken oder höhere Nennströme erforderlich sein. Im Zweifelsfall sollte immer ein qualifizierter Elektriker konsultiert werden.
Wie wird der FI/LS-Schalter im Sicherungskasten montiert?
Der EATON 170704 FI/LS-Schalter wird auf einer Standard-Hutschiene (Profilschiene) im Sicherungskasten montiert. Die Installation sollte ausschließlich durch eine qualifizierte Elektrofachkraft erfolgen, um die Sicherheit und die Einhaltung aller relevanten Normen und Vorschriften zu gewährleisten.
Welche Vorteile bietet die 1+N-Ausführung des Schalters?
Die 1+N-Ausführung bedeutet, dass sowohl der Außenleiter (Phase) als auch der Neutralleiter über den FI/LS-Schalter geführt und abgesichert werden. Dies sorgt für eine vollständige Trennung des Stromkreises vom Netz im Fehlerfall, was die Sicherheit erhöht und in bestimmten Installationen für die Einhaltung von Normen unerlässlich ist. Es verhindert, dass der Neutralleiter unter Spannung bleibt, wenn der Außenleiter unterbrochen wird.
Was bedeutet ein Bemessungs-Schaltvermögen von 6 kA?
Das Bemessungs-Schaltvermögen von 6 kA gibt an, dass der FI/LS-Schalter einen Kurzschlussstrom von bis zu 6 Kiloampere (6000 Ampere) sicher unterbrechen kann, ohne beschädigt zu werden. Dieser Wert ist ein wichtiger Indikator für die Robustheit und Sicherheit des Geräts in einem Kurzschlussfall und liegt im üblichen Bereich für die Absicherung von Wohn- und Zweckinstallationen.
