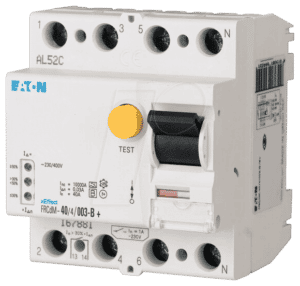

Maximale Sicherheit in Ihrer Elektroinstallation: Der EATON 167881 Fehlerstromschutzschalter Typ G/B+
Schützen Sie Personen und Sachwerte zuverlässig vor gefährlichen Fehlerströmen mit dem EATON 167881 Fehlerstromschutzschalter. Dieser 4-polige Schutzschalter mit einem Bemessungsstrom von 40 A und einer Auslöseempfindlichkeit von 30 mA ist die ideale Lösung für anspruchsvolle elektrische Installationen, bei denen höchste Sicherheit oberste Priorität hat.
Überlegene Schutztechnologie: Der Vorteil des Typs G/B+
Der EATON 167881 zeichnet sich durch seinen fortschrittlichen Schutztyp G/B+ aus. Im Gegensatz zu herkömmlichen Fehlerstromschutzschaltern (Typ A oder AC) bietet dieser Typ einen erweiterten Frequenzbereich und schützt zuverlässig vor sowohl sinusförmigen Wechselfehlerströmen als auch pulsierenden Gleichfehlerströmen. Dies ist besonders wichtig in modernen Installationen, in denen Geräte mit elektronischen Komponenten, wie z.B. Frequenzumrichter, LED-Treiber oder Computer, häufig zum Einsatz kommen. Diese Geräte können Gleichfehlerströme erzeugen, die bei herkömmlichen Schutzschaltern zu Fehlauslösungen oder im schlimmsten Fall zu einem Versagen des Schutzes führen können. Der Typ G/B+ von Eaton gewährleistet hier eine durchgängige und zuverlässige Abschaltung, selbst bei komplexen Fehlerstromverläufen. Dies macht ihn zur überlegenen Wahl gegenüber Standardlösungen, da er ein breiteres Spektrum an Gefahrenquellen abdeckt und somit ein höheres Maß an Sicherheit bietet.
Konsequente Sicherheit durch präzise Auslegung
Mit einem Bemessungsstrom von 40 Ampere ist dieser Fehlerstromschutzschalter bestens geeignet für die Absicherung von Stromkreisen mit hohem Energiebedarf. Ob in gewerblichen Objekten, öffentlichen Einrichtungen oder anspruchsvollen privaten Installationen – der EATON 167881 meistert auch intensive Belastungen souverän. Die empfindliche Auslöseschwelle von 30 Milliampere ist der Standard für den Personenschutz und sorgt dafür, dass bereits geringste Ableitströme umgehend erkannt und unterbrochen werden. Dies verhindert effektiv gefährliche Stromschläge.
Umfassender Schutz für jede Anwendung
Der 4-polige Aufbau des EATON 167881 Fehlerstromschutzschalters ermöglicht die gleichzeitige Absicherung von drei Außenleitern und einem Neutralleiter. Dies ist essenziell für die sichere Installation von Drehstromverbrauchern, wie z.B. leistungsstarken Motoren, Wärmepumpen oder Industriemaschinen. Durch die separate Absicherung jedes Leiters wird ein Höchstmaß an Betriebssicherheit und Zuverlässigkeit gewährleistet. Der Schutzschalter fügt sich nahtlos in bestehende Verteilerschränke ein und ist für die Montage auf einer Standard-Hutschiene konzipiert.
Hervorragende Eigenschaften und technische Spezifikationen
| Merkmal | Spezifikation |
|---|---|
| Hersteller | EATON |
| Modellbezeichnung | 167881 |
| Schutztyp | Fehlerstromschutzschalter (FI-Schalter) Typ G/B+ |
| Polanzahl | 4-polig |
| Bemessungsstrom (In) | 40 A |
| Bemessungsdifferenzstrom (IΔn) | 30 mA |
| Nennschaltvermögen (Icn) | 10 kA (gemäß EN 61009-1) |
| Spannungssystem | Wechselstromnetz (AC) |
| Montageart | Hutschiene (35 mm) |
| Anschlussklemmen | Schraubklemmen für flexible und starre Leiter |
| Gehäusematerial | Hochwertiger, thermisch stabiler Kunststoff für Langlebigkeit und Sicherheit |
| Einsatzbereich | Anlagen mit erhöhten Anforderungen an den Fehlerstromschutz, insbesondere bei Vorhandensein von Gleichfehlerströmen und Frequenzumrichtern, Gewerbe- und Industrieanwendungen, Drehstrominstallationen. |
Ihre Vorteile auf einen Blick
- Maximaler Personenschutz: Zuverlässige Abschaltung bei gefährlichen Fehlerströmen dank 30 mA Auslöseschwelle.
- Erweiterter Schutztyp G/B+: Bietet Schutz gegen sinusförmige Wechsel- und pulsierende Gleichfehlerströme, unerlässlich für moderne elektronische Geräte.
- Hohe Belastbarkeit: Mit 40 A Bemessungsstrom für anspruchsvolle Stromkreise geeignet.
- Drehstrom-Absicherung: 4-poliger Aufbau für sichere und vollständige Absicherung von Drehstromverbrauchern.
- Branchenführende Qualität: Gefertigt von EATON, einem weltweit renommierten Hersteller von elektrischer Sicherheitstechnik.
- Langlebigkeit und Zuverlässigkeit: Robuste Konstruktion und hochwertige Materialien gewährleisten einen langjährigen, störungsfreien Betrieb.
- Einfache Installation: Standardisierte Montage auf der Hutschiene mit zugänglichen Schraubklemmen.
FAQ – Häufig gestellte Fragen zu EATON 167881 – Fehlerstromschutz-Schalter, Typ G/B+, 40 A, 30 mA, 4 polig
Was bedeutet der Schutztyp G/B+ bei diesem Fehlerstromschutzschalter?
Der Schutztyp G/B+ ist eine erweiterte Klassifizierung von Fehlerstromschutzschaltern. Er kombiniert die Eigenschaften von Typ G (schützt vor sinusförmigen Wechselströmen und pulsierenden Gleichströmen mit einer bestimmten Frequenz) und Typ B (schützt vor allen Arten von Fehlerströmen, einschließlich glatten Gleichströmen). Dies macht ihn besonders geeignet für Installationen, in denen Geräte mit elektronischen Antrieben, Frequenzumrichtern oder auch Ladestationen für Elektrofahrzeuge zum Einsatz kommen, die Gleichfehlerströme erzeugen können.
Für welche Anwendungen ist ein 4-poliger Fehlerstromschutzschalter wie der EATON 167881 besonders geeignet?
Ein 4-poliger Fehlerstromschutzschalter ist unerlässlich für die Absicherung von Drehstromverbrauchern. Dazu gehören beispielsweise leistungsstarke Motoren, Wärmepumpen, Klimaanlagen, industrielle Maschinen, aber auch bestimmte Arten von Schaltschränken, bei denen alle drei Außenleiter und der Neutralleiter separat abgesichert werden müssen, um höchste Sicherheit und Betriebskontinuität zu gewährleisten.
Welche Vorteile bietet der Bemessungsstrom von 40 A und die Auslöseempfindlichkeit von 30 mA?
Der Bemessungsstrom von 40 Ampere ermöglicht die sichere Absicherung von Stromkreisen mit höherer Last. Die Auslöseempfindlichkeit von 30 Milliampere ist der Standard für den Personenschutz gemäß den geltenden Normen. Sie gewährleistet, dass bereits geringste Ableitströme, die potenziell gefährlich für den Menschen sind, zuverlässig erkannt und die Stromzufuhr unterbrochen wird, wodurch das Risiko eines Stromschlags minimiert wird.
Ist der EATON 167881 auch für den Einsatz in Privathaushalten geeignet?
Ja, der EATON 167881 ist auch für den Einsatz in anspruchsvollen Privathaushalten geeignet, insbesondere dort, wo moderne Geräte mit elektronischen Komponenten verbaut sind. Wenn Sie beispielsweise eine Wärmepumpe, eine Photovoltaikanlage mit Wechselrichter oder eine Ladestation für Ihr Elektroauto installieren, bietet der Typ G/B+ einen zusätzlichen Schutzvorteil gegenüber einfacheren Schutzschaltern.
Wie unterscheidet sich der EATON 167881 von einem Typ A Fehlerstromschutzschalter?
Ein Typ A Fehlerstromschutzschalter schützt vor sinusförmigen Wechselströmen und pulsierenden Gleichströmen. Der EATON 167881 mit Typ G/B+ bietet darüber hinaus Schutz vor glatten Gleichfehlerströmen, die von bestimmten elektronischen Geräten erzeugt werden können. Dies ist ein entscheidender Unterschied, da glatte Gleichfehlerströme bei einem Typ A Schalter zu Fehlauslösungen oder im schlimmsten Fall zu einem Totalausfall des Schutzmechanismus führen können.
Was bedeutet die Angabe „10 kA“ bei dem Nennschaltvermögen?
Die Angabe „10 kA“ bezieht sich auf das Nennschaltvermögen des Fehlerstromschutzschalters. Dies ist die maximale Kurzschlussstromstärke, die der Schalter sicher unterbrechen kann, ohne zerstört zu werden. Ein Wert von 10 kA (Kilampere) ist ein hoher Wert und bedeutet, dass der EATON 167881 auch bei starken Kurzschlüssen in der Lage ist, die Stromzufuhr sicher zu trennen und so Schäden an der Anlage und eine Gefahr für Personen zu verhindern. Dies ist ein wichtiger Indikator für die Robustheit und Sicherheit des Geräts.
Wie wird der EATON 167881 installiert?
Die Installation des EATON 167881 erfolgt auf einer Standard-Hutschiene (35 mm) in einem Verteilerkasten. Die Anschlüsse für die Leiter sind als zugängliche Schraubklemmen ausgeführt, die sowohl für flexible als auch für starre Leiter geeignet sind. Es ist wichtig, dass die Installation von qualifiziertem Fachpersonal gemäß den geltenden Normen und Vorschriften durchgeführt wird, um die Sicherheit und ordnungsgemäße Funktion zu gewährleisten.
