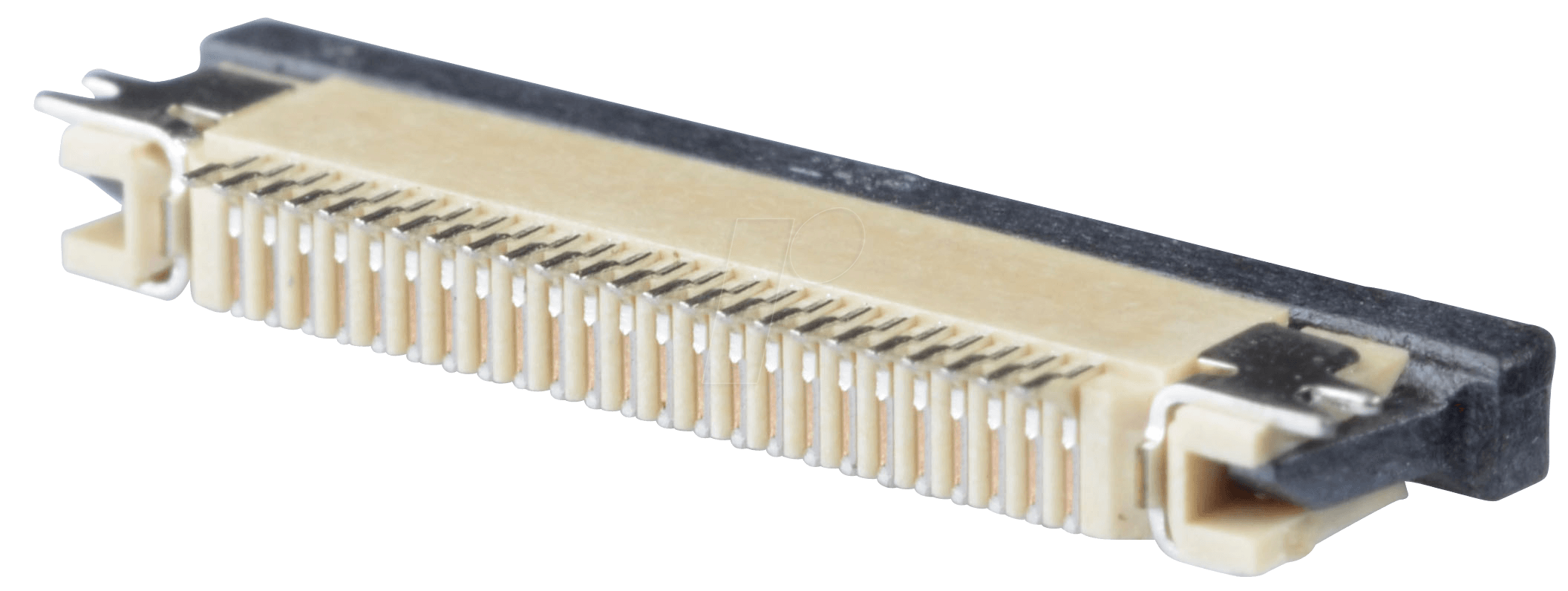

Präzision und Zuverlässigkeit für anspruchsvolle Verbindungen: EA WF050-40S – ZIFF-Stecker
Der EA WF050-40S ZIFF-Stecker mit 40 Polen und einem Rastermaß von 0,5 mm, konzipiert für Bottom Contact, adressiert Ingenieure, Entwickler und Techniker, die höchste Präzision und Signalintegrität bei anspruchsvollen Elektronikanwendungen benötigen. Speziell für den Einsatz in kompakten Systemen und bei der Übertragung von hochfrequenten oder sensiblen Daten entwickelt, bietet dieser Stecker eine überlegene Lösung gegenüber konventionellen Verbindungselementen, die oft Kompromisse bei Kontaktstabilität und Störanfälligkeit eingehen.
Überlegene Konnektivität: Warum EA WF050-40S die smarte Wahl ist
Im Gegensatz zu Standard-Flachbandkabel-Steckverbindern, die oft anfällig für mechanische Belastungen und Signaldegradation sind, setzt der EA WF050-40S auf ein robustes Design und optimierte Kontaktgeometrie. Das Rastermaß von 0,5 mm ermöglicht eine außerordentlich hohe Kontaktdichte auf kleinstem Raum, was ihn ideal für die Integration in eng gesteckte Leiterplattenlayouts macht. Die Bottom Contact Ausführung minimiert die Übertragungswege und verbessert die elektromagnetische Verträglichkeit (EMV) erheblich, indem sie eine direkte, flache Anbindung an die Platine gewährleistet. Diese Eigenschaften minimieren Reflexionsverluste und Crosstalk, was für die Signalintegrität bei hohen Datenraten unerlässlich ist. Die präzise Fertigung stellt eine gleichbleibend niedrige Übergangsimpedanz sicher, die über die Lebensdauer des Steckverbinders konstant bleibt.
Konstruktive Vorteile und Materialqualität
Der EA WF050-40S ist das Ergebnis sorgfältiger Ingenieurskunst, die auf Langlebigkeit und Leistung ausgelegt ist. Die Konstruktion berücksichtigt die Anforderungen moderner Elektronikfertigung und des laufenden Betriebs:
- Hohe Kontaktdichte: 40 Pole auf engstem Raum durch ein Rastermaß von nur 0,5 mm, maximiert die Funktionalität bei minimalem Flächenverbrauch.
- Optimierte Signalpfade: Die Bottom Contact Ausführung reduziert die Signalweglänge und verbessert die Signalqualität durch Minimierung von Impedanzschwankungen und Reflexionen.
- Mechanische Stabilität: Das robuste Gehäusematerial und die präzise gefertigten Kontakte bieten eine hohe Widerstandsfähigkeit gegen Vibrationen und mechanische Beanspruchung, was für zuverlässige Verbindungen in anspruchsvollen Umgebungen sorgt.
- Zuverlässige Lötbarkeit: Die Kontaktoberflächen sind für eine optimale Lötbarkeit ausgelegt, was eine sichere und dauerhafte Verbindung zur Leiterplatte gewährleistet und Ausfallraten reduziert.
- EMV-Optimierung: Die flache Bauweise und die kompakte Kontaktanordnung tragen zur Reduzierung von externen und internen Störeinflüssen bei, was für empfindliche elektronische Schaltungen von großer Bedeutung ist.
- Einfache Handhabung: Trotz der hohen Kontaktdichte sind die ZIFF-Stecker so konzipiert, dass sie eine effiziente Montage und Demontage ermöglichen, was Produktionskosten und Wartungsaufwand reduziert.
Technische Spezifikationen im Detail
Die folgenden technischen Daten verdeutlichen die Leistungsfähigkeit und die präzise Ausführung des EA WF050-40S ZIFF-Steckers:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | ZIFF-Stecker |
| Anzahl der Pole | 40 |
| Rastermaß (RM) | 0,5 mm |
| Kontaktierung | Bottom Contact |
| Gehäusematerial | Hochwertiger Thermoplast mit hoher Temperaturbeständigkeit und mechanischer Festigkeit. Speziell ausgewählt für optimale Isolationseigenschaften und Langlebigkeit unter wechselnden Umgebungsbedingungen. |
| Kontaktmaterial | Kupferlegierung mit einer hochwertigen Oberflächenveredelung (z.B. verzinnt oder vergoldet) für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennstrom pro Kontakt | Typischerweise im Bereich von 0,5 A bis 1 A, abhängig von der Kontaktfläche und der Leiterplattengröße. Eine detaillierte Spezifikation für die Strombelastbarkeit ist für jede spezifische Anwendung zu prüfen. |
| Betriebstemperaturbereich | Umfassend, typischerweise von -40°C bis +85°C, um den Einsatz in verschiedenen industriellen und kommerziellen Umgebungen zu ermöglichen. |
| Isolationswiderstand | Hoher Wert, typischerweise > 1000 MΩ, um elektrische Leckströme zu vermeiden und die Signalintegrität zu gewährleisten. |
| Steckzyklen | Konzipiert für eine hohe Anzahl von Steckzyklen (typischerweise > 50 Zyklen), was eine zuverlässige wiederholte Nutzung ermöglicht. |
Anwendungsgebiete und Einsatzmöglichkeiten
Der EA WF050-40S ZIFF-Stecker ist aufgrund seiner hohen Präzision und Zuverlässigkeit für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert:
- Medizintechnik: In diagnostischen Geräten, bildgebenden Systemen und Patientenmonitoren, wo Signalintegrität und Ausfallsicherheit oberste Priorität haben.
- Automobilindustrie: Zur Datenübertragung und Steuerung in komplexen Bordnetzsystemen, Infotainmentsystemen und Fahrerassistenzsystemen, die oft rauen Umgebungsbedingungen ausgesetzt sind.
- Telekommunikation und Netzwerktechnik: Für die Verbindung von Modulen in Switches, Routern und Basisstationen, wo hohe Datenraten und geringe Latenzzeiten entscheidend sind.
- Industrielle Automatisierung: In Steuerungs- und Steuerungssystemen für Maschinen und Anlagen, wo Zuverlässigkeit und Robustheit im Dauerbetrieb gefordert sind.
- Test- und Messgeräte: Als flexible und präzise Schnittstelle für hochpräzise Messinstrumente und Prüfvorrichtungen.
- Embedded Systems und IoT-Geräte: Wo kompakter Aufbau und effiziente Datenübertragung für die Funktionalität und Miniaturisierung von entscheidender Bedeutung sind.
FAQ – Häufig gestellte Fragen zu EA WF050-40S – ZIFF-Stecker, 40 Pol, RM 0,5mm, Bottom Contact
Was bedeutet „Bottom Contact“ bei diesem ZIFF-Stecker?
Die „Bottom Contact“ Ausführung bedeutet, dass die Kontakte des Steckverbinders direkt auf der Unterseite des Gehäuses angebracht sind. Dies ermöglicht eine flache und direkte Verbindung zur Leiterplatte, was die Signalwege verkürzt und die elektromagnetische Verträglichkeit (EMV) verbessert, indem es beispielsweise die Ausbreitung von Signalreflexionen minimiert.
Ist dieser Stecker für den Einsatz in hochfrequenten Anwendungen geeignet?
Ja, die Konstruktion mit einem Rastermaß von 0,5 mm und der Bottom Contact Ausführung ist explizit auf die Optimierung von Signalpfaden und die Minimierung von Reflexionen ausgelegt. Dies macht den EA WF050-40S ZIFF-Stecker sehr gut geeignet für Anwendungen, die hohe Datenraten und Frequenzen erfordern, bei denen Signalintegrität kritisch ist.
Welche Art von Gehäusematerial wird verwendet und welche Vorteile bietet es?
Das Gehäuse besteht aus einem hochwertigen Thermoplast mit hoher Temperaturbeständigkeit und mechanischer Festigkeit. Dieses Material wurde sorgfältig ausgewählt, um eine optimale elektrische Isolation zu gewährleisten, mechanischer Belastung standzuhalten und auch unter wechselnden Umgebungsbedingungen eine lange Lebensdauer zu sichern. Dies ist entscheidend für die Zuverlässigkeit in industriellen und anspruchsvollen Anwendungen.
Wie wird die Kontaktqualität und Langlebigkeit des EA WF050-40S gewährleistet?
Die Kontakte sind aus einer robusten Kupferlegierung gefertigt und verfügen über eine hochwertige Oberflächenveredelung (typischerweise verzinnt oder vergoldet). Diese Oberflächenveredelung bietet exzellente Leitfähigkeit, schützt vor Korrosion und gewährleistet eine niedrige Übergangsimpedanz über viele Steckzyklen hinweg. Die präzise Fertigung des gesamten Steckverbinders trägt zusätzlich zur mechanischen Stabilität und zur Sicherung der Kontaktqualität bei.
Kann dieser Stecker auch in Umgebungen mit erhöhten Vibrationen eingesetzt werden?
Ja, das robuste Design des EA WF050-40S, einschließlich des stabilen Gehäuses und der präzise gefertigten Kontakte, wurde entwickelt, um Vibrationen und mechanischer Beanspruchung effektiv standzuhalten. Dies macht ihn zu einer zuverlässigen Wahl für Anwendungen in Umgebungen, die durch erhöhte Vibrationen gekennzeichnet sind, wie beispielsweise in der Automobilindustrie oder der industriellen Automatisierung.
Welche Rolle spielt das Rastermaß von 0,5 mm für die Funktionalität?
Das extrem geringe Rastermaß von 0,5 mm ermöglicht eine sehr hohe Kontaktdichte. Das bedeutet, dass auf einer gegebenen Fläche deutlich mehr elektrische Verbindungen realisiert werden können. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und die Integration komplexer Funktionen auf kleinstem Raum, wie sie in vielen modernen Embedded Systems und IoT-Anwendungen erforderlich ist.
Wie einfach ist die Montage des EA WF050-40S ZIFF-Steckers auf der Leiterplatte?
Obwohl der Stecker eine hohe Kontaktdichte aufweist, ist die Montage durch die Bottom Contact Ausführung und die präzise Geometrie vereinfacht. Die Kontakte sind für eine zuverlässige Lötbarkeit optimiert, was eine effiziente Integration in automatisierte Fertigungsprozesse ermöglicht. Die Handhabung ist darauf ausgelegt, Fehler zu minimieren und die Produktionsgeschwindigkeit zu erhöhen.
