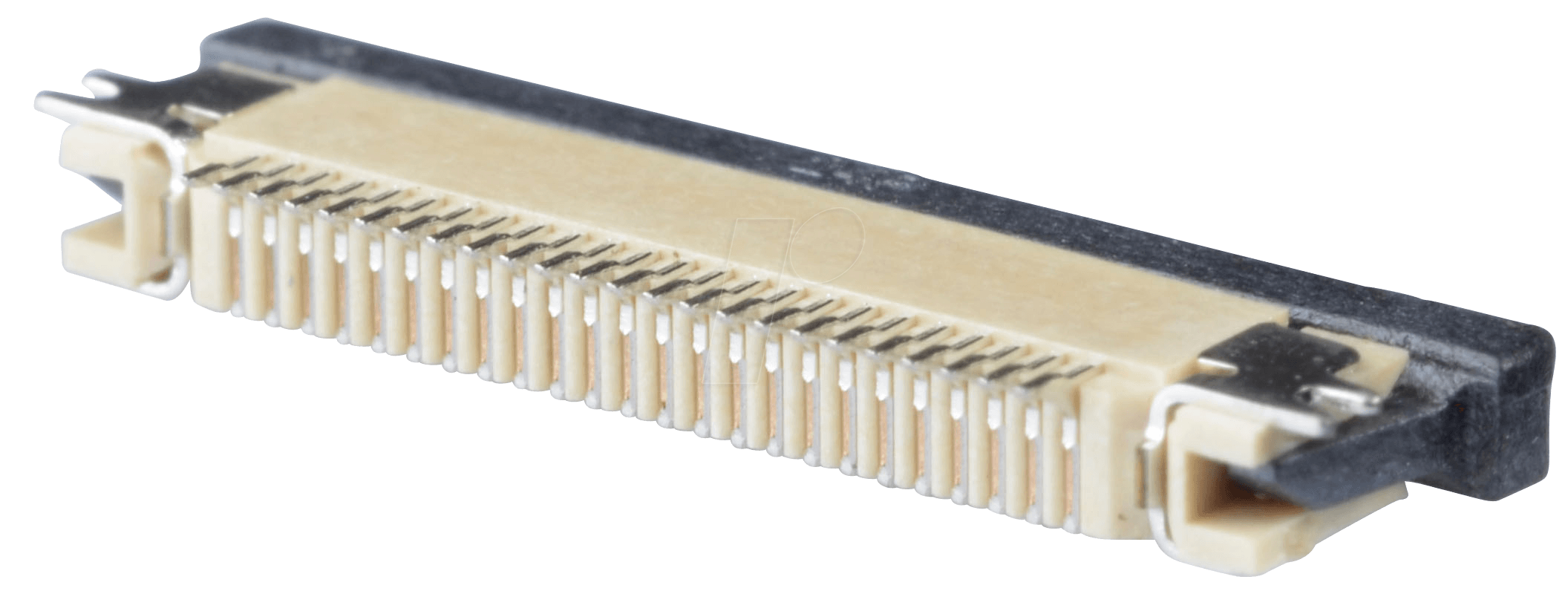

Präzision für anspruchsvolle Verbindungen: Der EA WF050-24S ZIFF-Stecker
Für Ingenieure, Entwickler und Technikprofis, die auf zuverlässige und hochpräzise Verbindungen angewiesen sind, bietet der EA WF050-24S ZIFF-Stecker mit 24 Polen und einem Rastermaß von 0,5mm die optimale Lösung. Speziell entwickelt für Anwendungen, bei denen kleinste Abmessungen und maximale Kontaktsicherheit entscheidend sind, löst dieser Stecker Herausforderungen in kompakter Elektronik und anspruchsvollen Schnittstellen.
Überlegene Konnektivität mit dem ZIFF-Stecker EA WF050-24S
Im Vergleich zu herkömmlichen Steckverbindern zeichnet sich der EA WF050-24S durch seine herausragende Präzision und kompakte Bauweise aus. Das Rastermaß von 0,5mm ermöglicht eine hohe Kontaktdichte auf kleinstem Raum, was ihn ideal für den Einsatz in mobilen Geräten, medizinischer Technik, Automobilanwendungen und anderen Bereichen mit begrenztem Bauraum macht. Die Bottom-Contact-Bauweise minimiert zudem die Höhe des Steckverbinders und erleichtert die Integration in flache Gehäuse. Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine lang anhaltende, stabile Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat. Diese Eigenschaften machen ihn zur überlegenen Wahl, wenn höchste Zuverlässigkeit und Miniaturisierung gefragt sind.
Anwendungsbereiche und technische Spezifikationen
Der EA WF050-24S ZIFF-Stecker ist eine unverzichtbare Komponente in zahlreichen Hightech-Anwendungen, die eine zuverlässige Signalübertragung auf kleinstem Raum erfordern. Seine präzise Fertigung und das geringe Rastermaß prädestinieren ihn für den Einsatz in:
- Unterhaltungselektronik: Integration in kompakte Audio- und Video-Geräte, Kameras und Wearables.
- Medizintechnik: Anschluss von Sensoren, Displays und Steuergeräten in medizinischen Instrumenten und Diagnosegeräten.
- Automobilindustrie: Verkabelung von Steuergeräten, Sensoren und Infotainmentsystemen in Fahrzeugen, wo Platz und Zuverlässigkeit kritisch sind.
- Industrielle Automatisierung: Verbindung von Steuerungen, Sensoren und Aktoren in kompakten Produktionsmaschinen und Robotik.
- Telekommunikation: Einsatz in Netzwerkkomponenten und Kommunikationsmodulen, die eine hohe Datenrate auf kleinem Raum benötigen.
- Luft- und Raumfahrt: Zuverlässige Verbindungen in avionischen Systemen, wo Gewicht und Zuverlässigkeit entscheidend sind.
Die 24 Kontakte, angeordnet mit einem Rastermaß von 0,5mm, ermöglichen eine hohe Informationsdichte und unterstützen komplexe Signalübertragungen. Die Bottom-Contact-Bauweise reduziert die Gesamthöhe des Steckverbinders erheblich und eröffnet neue Möglichkeiten für das Design kompakter und flacher elektronischer Geräte.
Vorteile des EA WF050-24S ZIFF-Steckers
Die Wahl des EA WF050-24S ZIFF-Steckers bietet eine Reihe signifikanter Vorteile gegenüber alternativen Verbindungslösungen:
- Extrem kompakte Bauform: Das Rastermaß von 0,5mm und die Bottom-Contact-Ausführung ermöglichen eine bisher unerreichte Miniaturisierung.
- Hohe Kontaktdichte: 24 Pole auf kleinstem Raum für komplexe Schnittstellen und umfangreiche Datenübertragung.
- Optimale Signalintegrität: Präzise gefertigte Kontakte und hochwertige Materialien minimieren Signalverluste und Rauschen.
- Hervorragende mechanische Stabilität: Robuste Konstruktion für zuverlässige Verbindungen auch unter Vibration und mechanischer Belastung.
- Einfache Handhabung: Durchdachtes Design für eine sichere und schnelle Montage.
- Zuverlässigkeit im Langzeiteinsatz: Ausgelegt für eine hohe Anzahl von Steckzyklen und dauerhafte Performance.
- Breites Anwendungsspektrum: Geeignet für anspruchsvolle Branchen wie Medizintechnik, Automobil und Luftfahrt.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | EA WF050-24S |
| Steckertyp | ZIFF-Stecker (Zero Insertion Force Connector) |
| Anzahl der Pole | 24 |
| Rastermaß | 0,5mm |
| Kontaktierung | Bottom Contact (Unterkontaktierung) |
| Bauform | Kompakt, niedrigprofilig |
| Gehäusematerial | Hochwertiger technischer Kunststoff mit ausgezeichneten dielektrischen Eigenschaften, UL94V-0 klassifiziert für Brandschutz. Bietet mechanische Festigkeit und Beständigkeit gegenüber Umwelteinflüssen. |
| Kontaktmaterial | Kupferlegierung mit einer robusten Oberflächenveredelung (z.B. verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit), optimiert für geringen Kontaktwiderstand und hohe Lebensdauer. |
| Isolationswiderstand | Typischerweise > 100 MΩ bei 500 V DC, gewährleistet effektive Trennung der einzelnen Leiter. |
| Spannungsfestigkeit | Mindestens 150 V AC/DC, geprüft nach relevanten Industriestandards, um elektrische Sicherheit zu gewährleisten. |
| Anwendungstemperatur | Geeignet für einen breiten Temperaturbereich, üblicherweise von -40°C bis +85°C, um den Einsatz in diversen Umgebungsbedingungen zu ermöglichen. |
| Steckzyklen | Ausgelegt für eine hohe Anzahl von Steckzyklen (oft > 10.000 Zyklen), garantiert Langlebigkeit und Zuverlässigkeit über die Lebensdauer des Geräts. |
| Montage | Entwickelt für einfache und sichere Montage, oft durch geeignete Verriegelungsmechanismen oder Lötanschlussfähigkeiten. |
Häufig gestellte Fragen zu EA WF050-24S – ZIFF-Stecker, 24 Pol, RM 0,5mm, Bottom Contact
Was bedeutet „ZIFF-Stecker“?
ZIFF steht für Zero Insertion Force Connector. Dies bedeutet, dass der Stecker ohne nennenswerte Kraft zusammengesteckt oder getrennt werden kann. Dies schützt die Kontakte vor Beschädigung und erleichtert die Handhabung, insbesondere bei häufigen Verbindungswechseln.
Was sind die Vorteile der Bottom-Contact-Bauweise?
Die Bottom-Contact-Bauweise, bei der die Kontakte auf der Unterseite des Steckverbinders angeordnet sind, ermöglicht eine deutlich geringere Gesamthöhe des Steckers. Dies ist entscheidend für die Entwicklung von extrem flachen und kompakten elektronischen Geräten, wo jeder Millimeter an Höhe zählt.
Welche Art von Anwendungen ist der EA WF050-24S ZIFF-Stecker besonders geeignet?
Der EA WF050-24S ZIFF-Stecker eignet sich hervorragend für alle Anwendungen, die eine hohe Kontaktdichte auf kleinstem Raum erfordern. Dazu gehören insbesondere mobile Geräte, Medizintechnik, Automobilanwendungen, industrielle Steuerungen und Telekommunikationsgeräte, bei denen Zuverlässigkeit, Präzision und geringe Bauhöhe im Vordergrund stehen.
Wie beeinflusst das Rastermaß von 0,5mm die Leistung?
Ein Rastermaß von 0,5mm ermöglicht eine sehr hohe Anzahl von Kontakten auf einer kleinen Fläche. Dies ist essenziell für die Übertragung komplexer Signale und hoher Datenraten in miniaturisierten Systemen. Gleichzeitig erfordert es eine präzisere Fertigung und Montage, um Signalintegrität und Zuverlässigkeit zu gewährleisten.
Ist der EA WF050-24S ZIFF-Stecker für raue Umgebungen geeignet?
Die Konstruktion und die verwendeten Materialien des EA WF050-24S ZIFF-Steckers sind auf hohe Zuverlässigkeit und Langlebigkeit ausgelegt. Mit geeigneten Gehäusematerialien und Kontaktveredelungen, die typischerweise in solchen Steckern verbaut werden, kann er auch in Umgebungen mit moderaten Temperaturschwankungen und mechanischen Einflüssen eingesetzt werden. Spezifische Details zur Umgebungsbeständigkeit entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie unterscheidet sich dieser Stecker von Standard-PI/FFC-Steckern?
Der Hauptunterschied liegt in der Zero Insertion Force (ZIFF)-Mechanik und dem extrem kleinen Rastermaß von 0,5mm. Während viele Standard-PI/FFC-Stecker eine gewisse Einsteckkraft erfordern und größere Rastermaße aufweisen, ist der EA WF050-24S speziell für Anwendungen konzipiert, bei denen eine einfache, schädigungsfreie Verbindung und höchste Kontaktdichte auf minimalem Raum unerlässlich sind.
Welche Vorteile bietet die Verwendung von hochwertigem Material für die Kontakte?
Die Verwendung von hochwertigen Kupferlegierungen, oft mit einer galvanischen Beschichtung wie Vergoldung oder Verzinnung, gewährleistet eine exzellente elektrische Leitfähigkeit und einen geringen Kontaktwiderstand. Dies minimiert Signalverluste und Erwärmung, was für die Signalintegrität und die Lebensdauer des Steckers von entscheidender Bedeutung ist. Die Beschichtung schützt zudem vor Korrosion und verbessert die Beständigkeit gegenüber Umwelteinflüssen.
