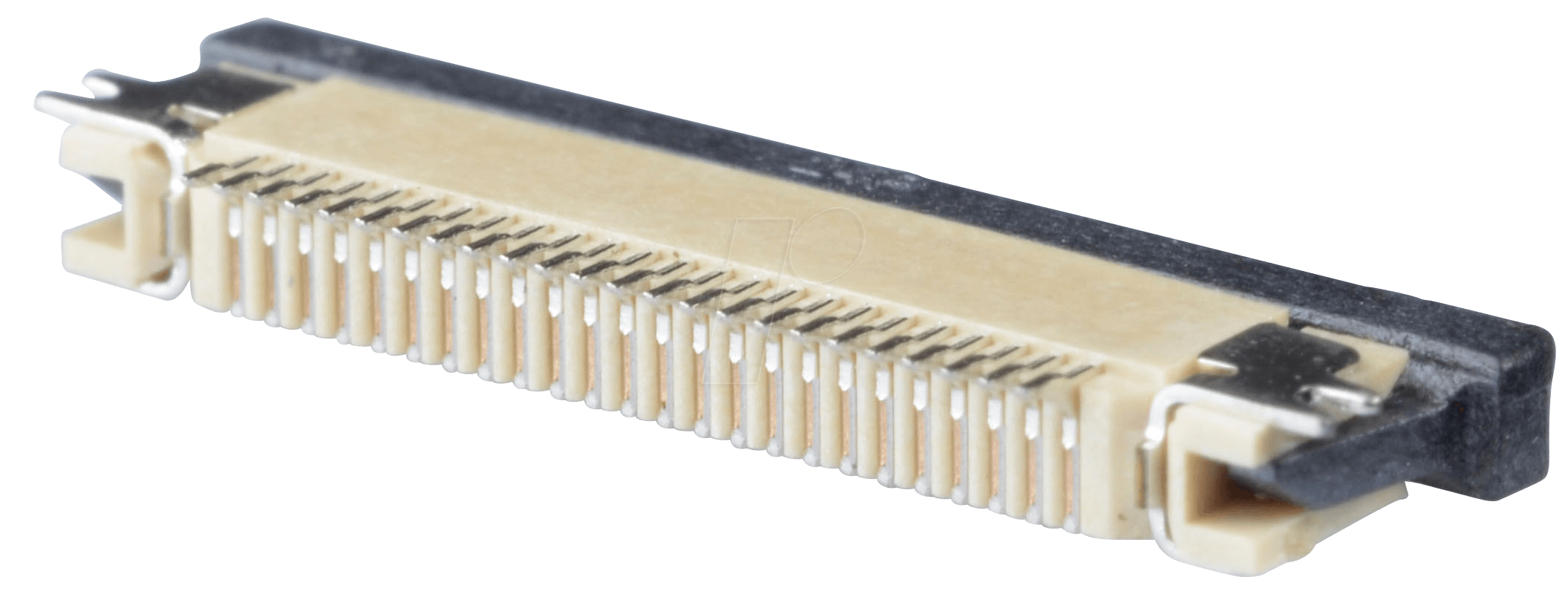

Präzise Verbindungslösungen: Der EA WF050-10T – ZIFF-Stecker für anspruchsvolle Anwendungen
Sie benötigen eine zuverlässige und hochpräzise Verbindung für Ihre elektronischen Systeme, bei der jede Komponente exakt ihren Zweck erfüllt? Der EA WF050-10T – ZIFF-Stecker mit 10 Polen und einem Rastermaß von 0,5 mm ist die ideale Lösung für Entwickler und Anwender, die höchste Ansprüche an Signalintegrität und mechanische Stabilität stellen. Speziell konzipiert für Applikationen, bei denen Platzmangel herrscht und eine stabile, verlustfreie Datenübertragung unerlässlich ist, bietet dieser ZIFF-Stecker eine überlegene Alternative zu weniger spezialisierten Steckverbindern.
Einzigartige Vorteile des EA WF050-10T – ZIFF-Steckers
- Hohe Packungsdichte und Miniaturisierung: Mit einem Rastermaß von nur 0,5 mm ermöglicht der EA WF050-10T eine extrem hohe Anzahl an Kontakten auf kleinstem Raum. Dies ist entscheidend für den Einsatz in kompakten Geräten, tragbaren Elektronikprodukten und Embedded-Systemen, wo jede Millimeterfläche zählt. Die Top-Contact-Bauform minimiert zudem die Einbauhöhe.
- Zuverlässige Signalübertragung: Die präzise gefertigten Kontakte mit vergoldeter Oberfläche gewährleisten eine geringe Übergangswiderstand und eine hohe Korrosionsbeständigkeit. Dies resultiert in einer stabilen und verlustfreien Signalübertragung, was für datenintensive Anwendungen wie Hochgeschwindigkeits-Datenbusse oder empfindliche Sensorik unerlässlich ist.
- Robuste mechanische Verriegelung: Der ZIFF-Stecker verfügt über eine sichere und zuverlässige Verriegelungsmechanik, die eine versehentliche Trennung der Verbindung verhindert. Dies ist besonders wichtig in Umgebungen mit Vibrationen oder mechanischen Belastungen, um die Betriebssicherheit Ihrer Geräte zu gewährleisten.
- Einfache und schnelle Montage: Trotz seiner hohen Präzision ist der EA WF050-10T für eine effiziente Bestückung konzipiert. Die 10-polige Ausführung und das standardisierte Rastermaß erleichtern die Integration in bestehende oder neue Schaltungsdesigns und reduzieren den Montageaufwand.
- Vielseitige Anwendungsmöglichkeiten: Von der Verbindung von Displays und Sensoren bis hin zur internen Verkabelung von Geräten – der EA WF050-10T ist ein universeller Baustein für verschiedenste Einsatzgebiete in der industriellen Automatisierung, Medizintechnik, Unterhaltungselektronik und darüber hinaus.
- Top-Contact-Design für verbesserte Kontaktsicherheit: Das Top-Contact-Design stellt sicher, dass die Kontakte optimal und mit einem gleichmäßigen Anpressdruck verbunden werden. Dies minimiert das Risiko von Kontaktproblemen und erhöht die Langlebigkeit der Verbindung.
Detaillierte Spezifikationen und Aufbau
Der EA WF050-10T ist ein hochspezialisierter ZIFF-Stecker (Zero Insertion Force Connector), der durch seine herausragenden technischen Merkmale besticht. Das Rastermaß von 0,5 mm ermöglicht eine bemerkenswert hohe Kontaktdichte, was ihn zur ersten Wahl für miniaturisierte Elektronik macht. Die 10 Pol-Konfiguration bietet eine flexible Anzahl an Verbindungen für komplexe Schaltungen. Das „Top Contact“-Design bezieht sich auf die Anordnung und Art der Kontaktierung, die auf eine exzellente mechanische und elektrische Performance ausgelegt ist. Die Präzisionsfertigung und die Auswahl hochwertiger Materialien sind entscheidend für die Zuverlässigkeit und Langlebigkeit dieses Steckverbinders.
| Eigenschaft | Beschreibung |
|---|---|
| Modell | EA WF050-10T |
| Steckertyp | ZIFF-Stecker (Zero Insertion Force Connector) |
| Anzahl Pole | 10 |
| Rastermaß (Pitch) | 0,5 mm |
| Kontakttechnologie | Top Contact |
| Material (Kontakte) | Hochleitfähiges Metall (z.B. Phosphorbronze), vergoldet für optimale Leitfähigkeit und Korrosionsschutz. Die Vergoldung bietet eine geringe Übergangswiderstand und gewährleistet Langzeitstabilität auch unter ungünstigen Umgebungsbedingungen. |
| Material (Gehäuse) | Hochwertiger, thermoplastischer Kunststoff. Dieses Material zeichnet sich durch seine Robustheit, Hitzebeständigkeit und elektrische Isolationseigenschaften aus und schützt die empfindlichen Kontakte. |
| Betriebstemperatur | Typischerweise ein breiter Temperaturbereich, ausgelegt für industrielle Anwendungen (z.B. -40°C bis +85°C), abhängig von spezifischen Materialspezifikationen des Herstellers. |
| Isolationswiderstand | Sehr hoch, > 1 GΩ, um Übersprechen zwischen den Leitern zu minimieren und die Signalintegrität zu gewährleisten. |
| Mechanische Belastbarkeit | Konzipiert für eine hohe Anzahl an Steckzyklen ohne Leistungsverlust. Die Verriegelungsmechanik sorgt für eine sichere Verbindung gegen Vibrationen und Stöße. |
| Anwendungsschwerpunkte | Miniaturisierte Elektronik, Embedded Systems, Verbindung von Displays (z.B. LCD, OLED), Sensoren, IoT-Geräten, interne Verkabelung von Messgeräten und Steuerungen. |
Präzision in jedem Detail: Das Top-Contact-Prinzip
Das „Top Contact“-Prinzip des EA WF050-10T ist ein Schlüsselelement seiner überlegenen Leistung. Diese Bauform garantiert eine optimierte und sichere Verbindung zwischen den Kontaktflächen. Im Gegensatz zu herkömmlichen Systemen, bei denen die Kontakte seitlich aufeinander gleiten, setzt Top Contact auf eine vertikale oder direkt aufliegende Kontaktierung. Dies reduziert den Verschleiß während des Steckvorgangs und sorgt für einen gleichmäßigen und stabilen Anpressdruck über die gesamte Lebensdauer. Die präzise Ausrichtung der Kontakte im 0,5-mm-Raster verstärkt diesen Effekt und minimiert das Risiko von Fehlausrichtungen, die zu schlechten Verbindungen führen könnten. Die Vergoldung der Kontakte spielt hierbei eine wesentliche Rolle, da sie nicht nur die elektrische Leitfähigkeit verbessert, sondern auch eine schützende Barriere gegen Oxidation bildet. Dies ist besonders kritisch in feuchten oder korrosiven Umgebungen, wo herkömmliche Kontakte schnell degradieren könnten. Die durchdachte Konstruktion des EA WF050-10T stellt somit sicher, dass Ihre Signale auch unter anspruchsvollsten Bedingungen zuverlässig und verlustfrei übertragen werden.
Anwendungsbereiche und Einsatzmöglichkeiten
Der EA WF050-10T – ZIFF-Stecker ist aufgrund seiner hohen Kontaktdichte, Präzision und Zuverlässigkeit prädestiniert für eine Vielzahl von Hightech-Anwendungen. In der industriellen Automatisierung wird er zur Verkabelung von Sensoren, Aktoren und Steuerungseinheiten eingesetzt, wo eine kompakte Bauform und robuste Verbindungen unerlässlich sind. In der Medizintechnik kommt er bei der Verbindung von Diagnosegeräten, patientennaher Elektronik und mobilen medizinischen Systemen zum Einsatz, wo höchste Zuverlässigkeit und Signalintegrität oberste Priorität haben. Auch in der Telekommunikation und im Bereich der Netzwerktechnik, wo schnelle und stabile Datenübertragungen gefragt sind, findet dieser Stecker Anwendung. Die Verbindung von Displays in portablen Geräten, wie Smartphones, Tablets oder spezialisierten Industrie-Displays, ist eine weitere Kernkompetenz. Weiterhin ist der EA WF050-10T eine ausgezeichnete Wahl für die interne Verkabelung von Embedded-Systemen, IoT-Geräten und für Entwicklungsboards, bei denen eine flexible und kompakte Schnittstelle benötigt wird. Die Möglichkeit, komplexe Signalpfade auf kleinstem Raum zu realisieren, macht ihn zu einem unverzichtbaren Bauteil für den modernen Elektronikentwickler.
Häufig gestellte Fragen zu EA WF050-10T – ZIFF-Stecker, 10 Pol, RM 0,5mm, Top Contact
Was bedeutet „ZIFF-Stecker“ und warum ist das wichtig?
ZIFF steht für „Zero Insertion Force Connector“. Das bedeutet, dass beim Einstecken des Steckers keine nennenswerte Kraft auf die Kontakte ausgeübt werden muss. Dies schont die Kontakte, minimiert den Verschleiß und ermöglicht eine sehr hohe Anzahl von Steckzyklen, was die Lebensdauer und Zuverlässigkeit der Verbindung deutlich erhöht.
Welche Vorteile bietet das Rastermaß von 0,5 mm?
Ein Rastermaß von 0,5 mm ist extrem gering und ermöglicht eine sehr hohe Kontaktdichte. Das bedeutet, dass auf einer kleinen Fläche viele Kontakte untergebracht werden können. Dies ist entscheidend für die Miniaturisierung von elektronischen Geräten und für Anwendungen, bei denen Platz eine kritische Ressource ist.
Was versteht man unter „Top Contact“ bei diesem ZIFF-Stecker?
„Top Contact“ bezieht sich auf die Art und Weise, wie die elektrischen Kontakte miteinander verbunden werden. In diesem Fall ist die Konstruktion so ausgelegt, dass die Kontaktierung über die Oberseiten der Kontakte erfolgt. Dies optimiert den Anpressdruck, minimiert Übergangswiderstände und erhöht die mechanische Stabilität der Verbindung, was zu einer verbesserten Signalintegrität führt.
Ist der EA WF050-10T für raue Umgebungsbedingungen geeignet?
Der EA WF050-10T ist mit hochwertigen Materialien, insbesondere mit vergoldeten Kontakten und einem robusten Kunststoffgehäuse, gefertigt. Diese Eigenschaften verleihen ihm eine gute Beständigkeit gegen Korrosion und mechanische Beanspruchung. Für spezifische raue Umgebungsbedingungen wie extreme Temperaturen, hohe Feuchtigkeit oder chemische Einwirkungen sollten jedoch die detaillierten Spezifikationen des Herstellers geprüft oder eine Beratung in Anspruch genommen werden.
Wie wird die Zuverlässigkeit der Verbindung bei so kleinen Kontakten gewährleistet?
Die Zuverlässigkeit wird durch die Präzisionsfertigung des Steckers, die Verwendung hochwertiger Materialien wie vergoldeter Phosphorbronze für die Kontakte und die spezielle Top-Contact-Bauweise gewährleistet. Die Top-Contact-Konfiguration sorgt für einen gleichmäßigen und sicheren Anpressdruck, der auch unter Vibrationen stabil bleibt. Zudem minimiert das ZIFF-Prinzip den Verschleiß.
Kann dieser Stecker für Hochgeschwindigkeits-Datenübertragungen verwendet werden?
Ja, die präzise Konstruktion, die geringen Übergangswiderstände durch die Vergoldung und die minimierte Signalweglänge im Top-Contact-Design machen den EA WF050-10T zu einer geeigneten Lösung für Hochgeschwindigkeits-Datenübertragungen, insbesondere wenn die Signalintegrität kritisch ist. Es ist jedoch stets ratsam, die spezifischen Übertragungseigenschaften im Kontext der gesamten Anwendung zu bewerten.
