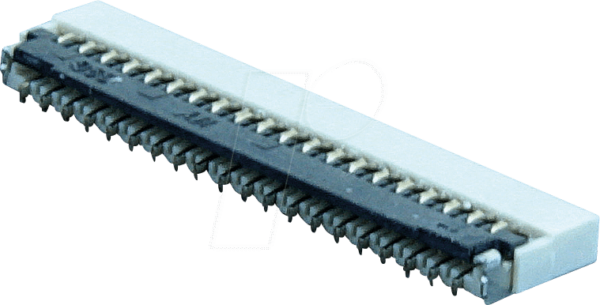

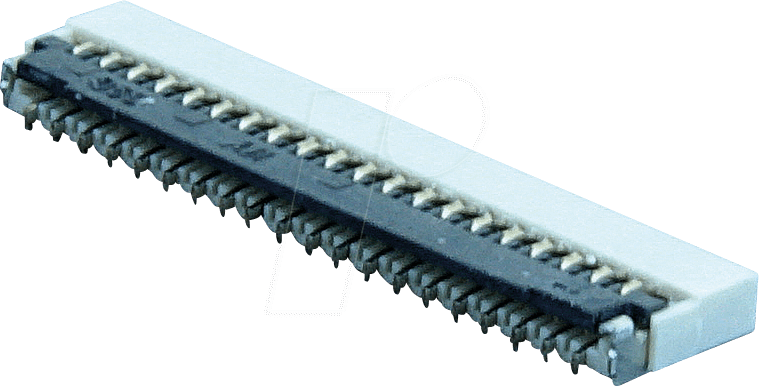

Hochpräzise Konnektivität: Der EA WF030-39S ZIFF-Stecker für anspruchsvolle Anwendungen
Für Ingenieure, Entwickler und Techniker, die eine zuverlässige und störungsfreie Verbindung in dichten Elektronikkomponenten benötigen, bietet der EA WF030-39S ZIFF-Stecker mit 39 Polen und einem Rastermaß von 0,3mm die optimale Lösung. Seine Bottom Contact Bauweise minimiert die Aufbauhöhe und ermöglicht eine effiziente Nutzung des begrenzten Bauraums, was ihn zur idealen Wahl für miniaturisierte und hochintegrierte Schaltungen macht.
Überlegene Leistung und Zuverlässigkeit des EA WF030-39S
Der EA WF030-39S ZIFF-Stecker repräsentiert eine Weiterentwicklung im Bereich der Verbindungsmodule, die speziell für Anwendungen entwickelt wurde, bei denen höchste Präzision, Signalintegrität und mechanische Stabilität unerlässlich sind. Im Vergleich zu herkömmlichen Steckverbindern mit größeren Polabständen oder ungünstigeren Kontaktierungsarten, setzt dieser Stecker neue Maßstäbe durch sein extrem feines Rastermaß von nur 0,3mm. Dies ermöglicht eine Verdichtung von bis zu 39 Anschlusspunkten auf kleinstem Raum, was gerade in der modernen Elektronikentwicklung, wo jede Kubikmillimeter zählt, einen entscheidenden Vorteil darstellt. Die Bottom Contact Bauweise ist ein weiteres Kernelement, das die vertikale Bauraumoptimierung unterstützt und gleichzeitig eine robuste und sichere Verbindung gewährleistet.
Präzision in jedem Detail: Das Design des EA WF030-39S
Die Konstruktion des EA WF030-39S ZIFF-Steckers ist auf maximale Performance und Langlebigkeit ausgelegt. Die exakte Positionierung der 39 Kontakte im Rastermaß von 0,3mm wird durch präzise Fertigungsverfahren sichergestellt. Dies garantiert eine exakte Ausrichtung und zuverlässige Kontaktierung über die gesamte Lebensdauer des Steckverbinders. Die Bottom Contact Ausführung bedeutet, dass die Kontaktierung von der Unterseite des Steckverbinders erfolgt. Dieses Design reduziert die Gesamthöhe des Moduls erheblich, was ihn prädestiniert für den Einsatz in flachen Gehäusen oder dort, wo Bauraumbeschränkungen eine dominierende Rolle spielen. Die sorgfältige Auswahl der Materialien und die präzise Fertigung aller Komponenten sorgen für eine herausragende Signalqualität ohne unerwünschte Interferenzen oder Signalverluste, selbst bei hohen Frequenzen.
Anwendungsgebiete: Wo der EA WF030-39S glänzt
Der EA WF030-39S ZIFF-Stecker ist für eine Vielzahl von anspruchsvollen Einsatzbereichen konzipiert:
- Medizintechnik: In kompakten diagnostischen Geräten, tragbaren Patientenmonitorsystemen oder miniaturisierten Implantaten, wo Zuverlässigkeit und Signalintegrität kritisch sind.
- Automobilindustrie: Für Steuergeräte, Infotainmentsysteme oder Fahrerassistenzsysteme, bei denen Platz und Vibrationsfestigkeit von Bedeutung sind.
- Industrielle Automatisierung: In kompakten Steuerungsmodulen, Sensorik oder Robotik-Komponenten, die eine hohe Packungsdichte und robuste Verbindungen erfordern.
- Telekommunikation: Für Basisstationen, Netzwerkkomponenten oder mobile Kommunikationsgeräte, wo miniaturisierte und leistungsfähige Steckverbinder gefragt sind.
- Verbraucherelektronik: In hochwertigen Unterhaltungselektronikprodukten, Laptops oder mobilen Geräten, die eine schlanke Bauweise und zuverlässige Konnektivität benötigen.
- Luft- und Raumfahrt: In Bordelektroniksystemen, wo Gewicht, Zuverlässigkeit und Leistungsfähigkeit unter extremen Bedingungen oberste Priorität haben.
Technische Spezifikationen und Qualitätsmerkmale
Die Qualität und Leistungsfähigkeit des EA WF030-39S ZIFF-Steckers wird durch seine detaillierten Spezifikationen untermauert:
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | EA WF030-39S |
| Steckertyp | ZIFF-Stecker |
| Anzahl der Pole | 39 |
| Rastermaß (Pitch) | 0,3mm |
| Kontaktierungsart | Bottom Contact |
| Gehäusematerial | Hochleistungs-Kunststoff (typischerweise LCP oder PBT für thermische Stabilität und mechanische Festigkeit) |
| Kontaktmaterial | Vergoldete Kupferlegierung (für ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | -40°C bis +85°C (typischer Bereich für industrielle Anwendungen) |
| Elektrische Belastbarkeit | Entwickelt für geringe Stromstärken im Signalbereich, typischerweise bis zu 0,5A pro Kontakt. Genauere Spezifikationen sind anwendungsspezifisch zu prüfen. |
| Mechanische Belastbarkeit | Konzipiert für hohe Anzahl an Steckzyklen, typischerweise 100+ Zyklen, abhängig von der Handhabung und Anwendungsumgebung. Die robuste Bauweise gewährleistet eine hohe Vibrationsfestigkeit. |
| Bauform | Sehr niedrige Profilhöhe durch Bottom Contact Design, ideal für vertikale Einbaulagen. |
| Isolationswiderstand | > 1 GΩ (bei 500V DC) – Indikator für hohe Isolationssicherheit. |
| Verschmutzungsgrad | Typischerweise 2 oder 3, abhängig von der Isolationsmaterialwahl und Anwendungsumgebung. |
| Flammschutzklasse | UL 94 V-0 (typische Anforderung für elektronische Komponenten zur Erhöhung der Brandsicherheit) |
Vorteile des EA WF030-39S auf einen Blick
- Maximale Bauraumoptimierung: Das extrem geringe Rastermaß von 0,3mm und die Bottom Contact Bauweise ermöglichen eine außergewöhnlich hohe Kontaktdichte auf minimaler Fläche und Aufbauhöhe.
- Hervorragende Signalintegrität: Präzise gefertigte Kontakte und hochwertige Materialien gewährleisten eine störungsfreie Signalübertragung auch bei hohen Frequenzen und komplexen Datenströmen.
- Robuste Konstruktion: Gefertigt aus langlebigen Kunststoffen und mit vergoldeten Kontakten, bietet der Stecker hohe mechanische Festigkeit, Korrosionsbeständigkeit und Vibrationsfestigkeit für zuverlässigen Betrieb in anspruchsvollen Umgebungen.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von High-Tech-Anwendungen in Branchen wie Medizintechnik, Automobilindustrie, Industrieautomatisierung und Telekommunikation.
- Einfache Integration: Das Bottom Contact Design kann die Montage erleichtern und eine stabile Verbindung auf der Leiterplatte sicherstellen.
- Hohe Zuverlässigkeit: Entwickelt, um den Anforderungen moderner elektronischer Systeme gerecht zu werden, wo Ausfallzeiten minimiert werden müssen.
Häufig gestellte Fragen zu EA WF030-39S – ZIFF-Stecker, 39 Pol, RM 0,3mm, Bottom Contact
Was bedeutet „Bottom Contact“ bei diesem ZIFF-Stecker?
Die Bezeichnung „Bottom Contact“ bezieht sich auf die Bauform des Steckverbinders. Bei dieser Ausführung erfolgen die elektrischen Kontakte auf der Unterseite des Steckers. Dies ermöglicht eine extrem flache Bauweise und minimiert die vertikale Aufbauhöhe des verbundenen Moduls, was für platzkritische Anwendungen von großem Vorteil ist.
Welche Vorteile bietet das Rastermaß von 0,3mm?
Das Rastermaß von 0,3mm ist ein Maß für den Abstand zwischen den einzelnen Kontakten. Ein so geringes Rastermaß ermöglicht es, eine sehr hohe Anzahl von Kontakten (in diesem Fall 39) auf einer sehr kleinen Fläche unterzubringen. Dies ist essenziell für die Miniaturisierung elektronischer Geräte und die Entwicklung kompakter, hochintegrierter Schaltungen.
Für welche Art von Anwendungen ist der EA WF030-39S ZIFF-Stecker am besten geeignet?
Der EA WF030-39S ist aufgrund seiner präzisen Ausführung, des geringen Rastermaßes und der Bottom Contact Bauweise ideal für anspruchsvolle Anwendungen, die eine hohe Kontaktdichte, geringe Bauhöhe und zuverlässige Signalübertragung erfordern. Dazu gehören unter anderem Medizintechnik, Automobilindustrie, Industrieautomatisierung, Telekommunikation und fortschrittliche Verbraucherelektronik.
Welche Materialien werden typischerweise für die Kontakte verwendet und warum ist das wichtig?
Die Kontakte des EA WF030-39S sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und mit Gold plattiert. Die Kupferlegierung bietet gute elektrische Leitfähigkeit und mechanische Stabilität. Die Vergoldung ist entscheidend, da sie eine exzellente Korrosionsbeständigkeit gewährleistet und über viele Steckzyklen hinweg eine niedrige Übergangswiderstand und damit eine zuverlässige Signalübertragung sicherstellt.
Wie beeinflusst die Bottom Contact Bauweise die Montage und die Zuverlässigkeit?
Die Bottom Contact Bauweise kann die Montage auf der Leiterplatte vereinfachen, da sie oft mit entsprechenden Lötflächen auf der Platine korrespondiert. Sie trägt auch zur mechanischen Stabilität der Verbindung bei, da der Stecker direkt auf der Platine aufliegt. Dies kann dazu beitragen, die Vibrationsfestigkeit zu erhöhen und die Integrität der Verbindung unter mechanischer Belastung zu gewährleisten.
Bietet dieser Stecker eine hohe Vibrationsfestigkeit?
Ja, die Konstruktion von ZIFF-Steckverbindern, insbesondere solche mit einer robusten Bodenkontaktierung und präziser Passform, sind darauf ausgelegt, eine hohe Vibrationsfestigkeit zu bieten. Die mechanische Verriegelung und die direkte Auflage auf der Leiterplatte tragen zur Stabilität der Verbindung bei, was in Umgebungen mit mechanischer Beanspruchung wie in Fahrzeugen oder Industrieanlagen von großer Bedeutung ist.
Was ist der entscheidende Vorteil gegenüber Steckverbindern mit größerem Rastermaß?
Der entscheidende Vorteil gegenüber Steckverbindern mit einem größeren Rastermaß liegt in der signifikant höheren Kontaktdichte, die auf derselben Fläche realisiert werden kann. Dies ermöglicht die Entwicklung kleinerer und leichterer Geräte, was in vielen Anwendungsbereichen, wo Platz und Gewicht kritische Faktoren sind, einen fundamentalen Unterschied macht. Zudem ermöglicht das feinere Rastermaß oft eine direktere und kürzere Signalpfadführung auf der Leiterplatte, was wiederum die Signalintegrität verbessern kann.
