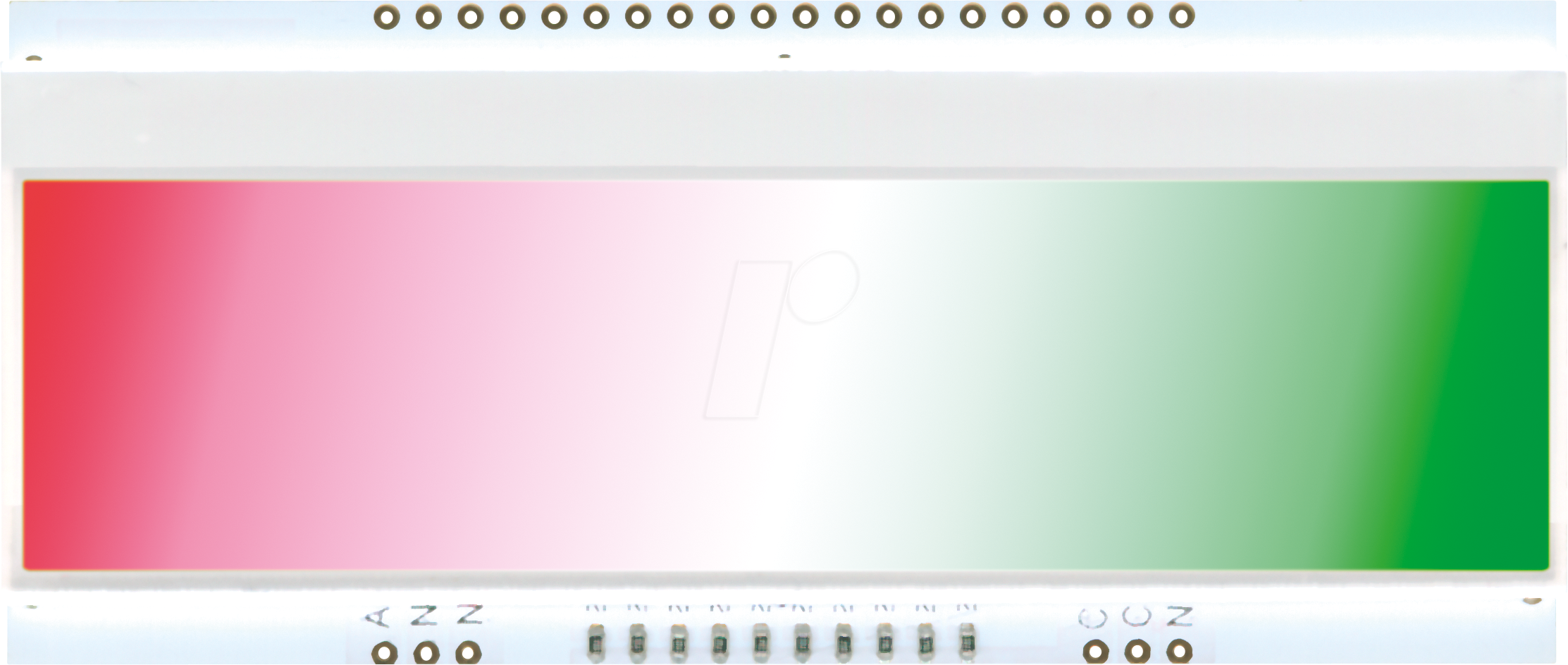

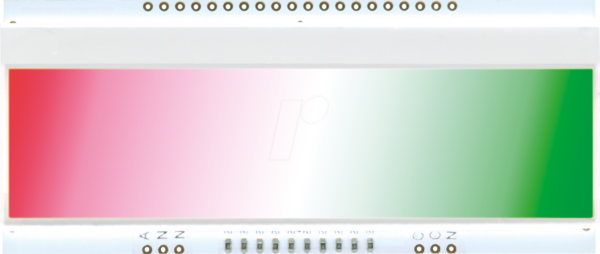

EA LED94X40-ERW – LED-Beleuchtung DOGM240, 91×24,5 mm, grün, rot, weiß

LED-BELEUCHTUNG 3-FARBIG WEISS/ROT/GRÜN EA LED94X40-ERWLED-Beleuchtungskörper 3-farbig für EA DOGM240-6 in grün, rot und weiss.Versorgungsspannung 2,1V (rot) bzw. 3V (grün und weiss) z.B. über externen Vorwiderstand. Die Farbe wird über 3 separate LED-Pfade eingestellt. Zusammen mit einer externen PWM Ansteuerung können auch Mischfarben dargestellt werden.MONTAGE / VERARBEITUNGSHINWEISE:Zuerst werden das Display und der jeweilige Beleuchtungskörper aufeinandergesteckt. Dann wird die gesamte Einheit einfach in eine Platine gesteckt und dort verlötet. Bitte beachten Sie, dass die 6 Pins für die Beleuchtung auch von oben verlötet werden müssen.Achtung:- Die Oberflächen der Displays und Beleuchtungen sind durch selbstklebende Schutzfolien vor dem Verkratzen geschützt. Auf dem Display befinden sich 2 Schutzfolien (oben und unten) und auf der Beleuchtung jeweils eine Schutzfolie. Diese 3 Schutzfolien müssen entfernt werden.- LC-Displays sind generell nicht geeignet für Wellen- oder Reflowlötung. Temperaturen über 80°C können bleibende Schäden hinterlassen.- Weder das Display noch die Beleuchtung dürfen mit Flüssigkeiten aller Art in Berührung kommen (kein Fluxer, Reiniger, Wasser).
