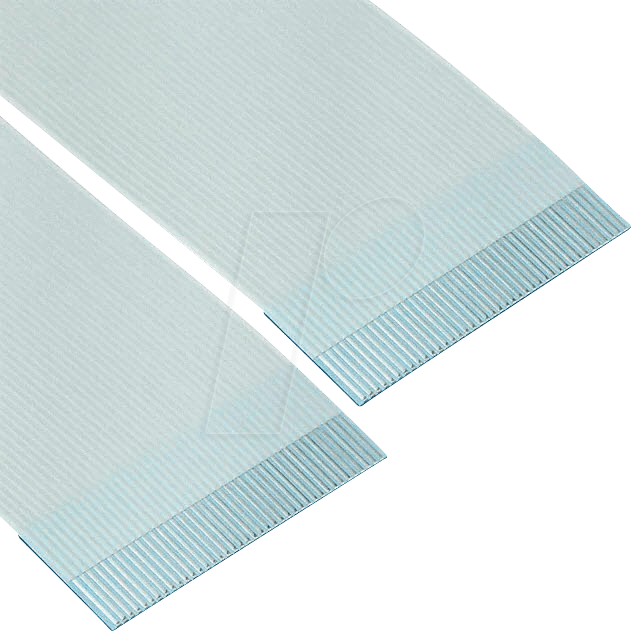

Erstklassige Konnektivität für anspruchsvolle Anwendungen: EA KF050-40 – FFC-Kabel 40-polig, Raster 0,5mm, 102mm Länge, Kontakt 2 x oben
Sie suchen nach einer zuverlässigen und präzisen Verbindungslösung für Ihre elektronischen Geräte und Systeme? Das EA KF050-40 FFC-Kabel ist speziell dafür entwickelt worden, komplexe Signalübertragungen mit höchster Integrität und minimalem Platzbedarf zu realisieren. Dieses 40-polige Flachbandkabel mit einem Pin-Raster von 0,5 mm und einer Kabellänge von 102 mm, ausgestattet mit Kontakten auf beiden Seiten (2 x oben), ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die höchste Performance und Zuverlässigkeit in anspruchsvollen Umgebungen benötigen.
Maximale Signalintegrität und Flexibilität: Die Vorteile des EA KF050-40
Das EA KF050-40 FFC-Kabel unterscheidet sich von Standardverbindungslösungen durch seine exakt definierten Spezifikationen und die hochwertige Verarbeitung. Die präzise gefertigten 0,5 mm Rasterabstände gewährleisten eine äußerst dichte Bestückung der Kontakte, was den Platzbedarf auf der Platine erheblich reduziert. Dies ist entscheidend für die Miniaturisierung moderner Elektronik, wo jeder Millimeter zählt. Die 102 mm lange Ausführung bietet zudem eine optimale Flexibilität, um Komponenten in unterschiedlichen Abständen und Ausrichtungen miteinander zu verbinden, ohne dabei auf mechanische Belastbarkeit oder Signalqualität zu verzichten.
Technische Überlegenheit im Detail
Die Kernkompetenz des EA KF050-40 liegt in seiner Fähigkeit, eine stabile und störungsfreie Signalübertragung zu gewährleisten. Das FFC-Design (Flexible Flat Cable) ermöglicht eine hohe Flexibilität und Biegeradius, was die Installation in beengten Gehäusen oder beweglichen Komponenten erleichtert. Die 40-polige Ausführung erlaubt die parallele Übertragung einer großen Anzahl von Signalen, was für komplexe Datenbusse oder Steuerungsanwendungen unerlässlich ist. Die Kontaktausführung „2 x oben“ bedeutet, dass die Kontakte auf beiden Seiten des Kabels angeordnet sind, was eine beidseitige Verbindung zu Steckverbindern auf unterschiedlichen Platinen oder Modulen ermöglicht und so die Effizienz der Verkabelung maximiert.
Präzision und Qualität: Das EA KF050-40 im Einsatz
Dieses FFC-Kabel ist die erste Wahl für Anwendungen, bei denen es auf feine Details und zuverlässige Verbindungen ankommt. Ob in der Medizintechnik, der Automobilindustrie, bei der Entwicklung von Unterhaltungselektronik oder in industriellen Steuerungsanlagen – die Anforderungen an die Signalintegrität sind hier besonders hoch. Das EA KF050-40 wurde entwickelt, um diesen Anforderungen gerecht zu werden und eine langlebige, performante Verbindung zu gewährleisten, die auch unter widrigen Bedingungen stabil bleibt.
Umfassende Vorteile auf einen Blick
- Hohe Pin-Dichte: 40 Pins auf minimalem Raum dank 0,5 mm Rastermaß.
- Optimale Flexibilität: Die flache Bauform ermöglicht leichte Verlegung und Anpassung an komplexe Geometrien.
- Robuste Konnektivität: Zuverlässige Signalübertragung auch bei Vibrationen und mechanischer Beanspruchung.
- Vielseitige Anwendbarkeit: Ideal für interne Verbindungen in Geräten, Displays und Modulen.
- Platzsparende Lösung: Reduziert den Verkabelungsaufwand und ermöglicht kompaktere Designs.
- Präzise gefertigt: Hohe Qualität für langfristige Zuverlässigkeit und Performance.
- Dual-Sided Connectivity: Kontakte auf beiden Seiten für flexible Anschlussmöglichkeiten.
Produktdetails: EA KF050-40 – FFC-Kabel 40-polig, Raster 0,5mm. 102mm lang, Kontakt 2 x oben
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | EA KF050-40 FFC-Kabel |
| Anzahl der Pins | 40 |
| Rastermaß (Pin-Abstand) | 0,5 mm |
| Kabellänge | 102 mm |
| Kontakt-Anordnung | 2 x oben (Kontakte auf beiden Seiten des Bandes) |
| Kabeltyp | Flexible Flat Cable (FFC) |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (typischerweise PET oder Polyimid für hohe Temperaturbeständigkeit und Flexibilität) |
| Leiterquerschnitt | Standard für FFC mit 0,5 mm Raster (typischerweise ca. AWG 28-30) zur Optimierung von Flexibilität und Leitfähigkeit. |
| Betriebstemperatur | Breiter Bereich, typischerweise -40°C bis +85°C, abhängig vom spezifischen Isolationsmaterial. |
| Anwendungsgebiete | Interne Verbindungen in Consumer Electronics, Industrieautomation, Medizintechnik, Display-Anbindung, Kamera-Modulen und mehr. |
FAQ – Häufig gestellte Fragen zu EA KF050-40 – FFC-Kabel 40-polig, Raster 0,5mm. 102mm lang, Kontakt 2 x oben
Was bedeutet „Raster 0,5mm“ bei diesem FFC-Kabel?
Das Rastermaß von 0,5 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Leiter oder Pins an. Ein kleineres Rastermaß wie 0,5 mm ermöglicht eine höhere Pin-Dichte auf dem Kabel, was zu kompakteren Designs und einer effizienteren Nutzung des verfügbaren Platzes führt.
Welche Vorteile bietet die Kontakt-Anordnung „2 x oben“?
Die Anordnung „2 x oben“ bedeutet, dass die metallischen Kontakte auf beiden Seiten des Flachbandkabels positioniert sind. Dies ermöglicht eine beidseitige Verbindung zu Steckverbindern auf zwei separaten Platinen oder Modulen, was die Flexibilität bei der Verdrahtung erhöht und oft eine einfachere und direktere Verbindung zwischen zwei Komponenten erlaubt.
Ist dieses FFC-Kabel für den Einsatz in rauen Umgebungen geeignet?
FFC-Kabel, insbesondere solche mit hochwertigen Isolationsmaterialien wie PET oder Polyimid, sind für ihre Robustheit und Beständigkeit gegenüber mechanischer Beanspruchung wie Biegen und Verwinden bekannt. Die genaue Eignung für spezifische raue Umgebungen hängt von den Umgebungsbedingungen (Temperatur, Feuchtigkeit, chemische Einflüsse) ab, aber die Konstruktion des EA KF050-40 bietet eine solide Grundlage für viele anspruchsvolle Anwendungen.
Wie wird die Länge von 102mm spezifiziert?
Die Kabellänge von 102 mm bezieht sich auf die reine Länge des flexiblen Bandes zwischen den Anschlussbereichen der Kontakte. Diese Länge wird sorgfältig gewählt, um ausreichende Flexibilität für die Montage zu bieten, ohne unnötige Kabelpeitschen oder übermäßigen Platzbedarf zu verursachen.
Welche Art von Steckverbindern sind mit diesem Kabel kompatibel?
Dieses FFC-Kabel ist für die Verwendung mit entsprechenden FFC/FPC-Steckverbindern mit einem Rastermaß von 0,5 mm ausgelegt. Diese Steckverbinder sind in verschiedenen Ausführungen erhältlich, beispielsweise als Stiftleisten (Header) oder als Buchsen (Sockets), und werden oft auf Leiterplatten montiert.
Kann das Kabel gekürzt oder modifiziert werden?
Das Kürzen von FFC-Kabeln ist prinzipiell möglich, erfordert jedoch Präzision, um die Integrität der Leiterbahnen und Kontakte nicht zu beschädigen. Eine Modifikation des Kontaktdesigns oder die nachträgliche Anbringung von Kontakten an anderen Positionen wird nicht empfohlen, da dies die Funktionalität und Zuverlässigkeit des Kabels beeinträchtigen kann. Für spezifische Längen oder Konfigurationen ist es ratsam, das passende Kabel direkt zu erwerben.
Für welche Arten von Geräten ist das EA KF050-40 FFC-Kabel typischerweise vorgesehen?
Das EA KF050-40 ist aufgrund seiner Eigenschaften hervorragend geeignet für interne Verbindungen in einer breiten Palette von Geräten. Dazu gehören unter anderem: Flachbildschirme und Monitore (Verbindung von Display-Panel und Ansteuerungsplatine), Laptops und Tablets (Verbindung von Display, Tastatur, Touchpad), Digitalkameras, Drucker, Haushaltsgeräte mit digitalen Displays, industrielle Steuerungs- und Automatisierungssysteme sowie eingebettete Systeme und Prototypen.
