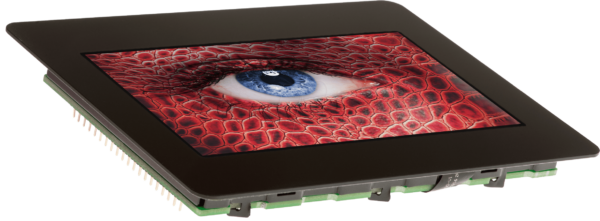

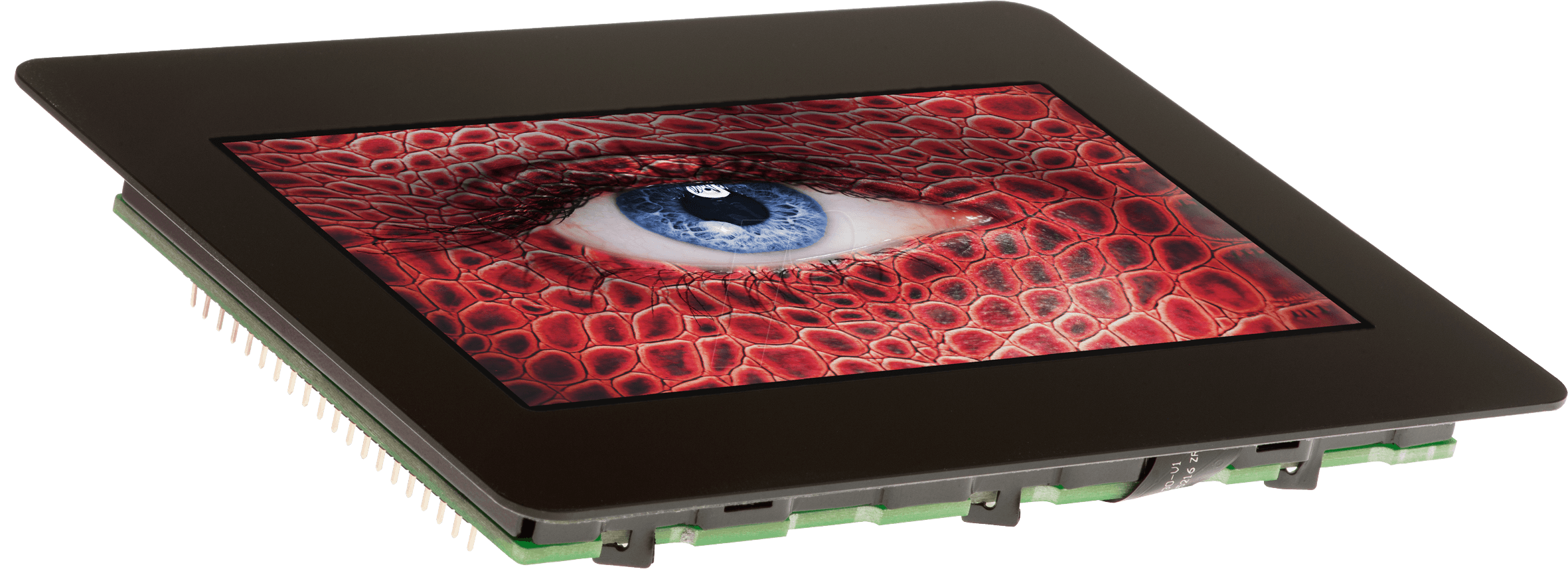

EA EDIP-TFT43ATC – Intelligenter 10,9cm (4,3“) Touch-TFT, kapazitiv, mit Fonts

Die EA eDIPTFT-SerieEndlich gibt es TFT-Displays welche sofort lauffähig sind und bereits von der ersten Minute an den vollen Funktionsumfang eingebaut haben. Benötigt werden 5 V= und eine RS-232, I²C oder SPI Schnittstelle.Alle Schriften und Funktionen zum Bedienen des Displays und auch des Touchpanels sind sofort nutzbar.• kein PC / embedded System notwendig• low power, max. 900mW (außer 5,7“ und 7“)• keine Einarbeitung in Software bzw. in Programmiertools• sofort nach dem Einschalten voll betriebsbereit• extreme Beschleunigung von Time-to-Market• ausgetestete und hundertfach erprobte Funktionen• unerreichte Flexibilität durch mächtige Befehle und verschiedene Interface (RS-232, I²C, SPI)• extrem kompakte BauweiseDiverse Schriften eingebautIn den Displays sind diverse Schriftarten in unterschiedlichen Größen eingebaut. Alle Windowsfonts können zusätzlich eingebunden werden (auch Schmuckschriften oder kyrillisch, hebräisch etc.). Für den vertikalen Einbau sind Display und Schriften unabhängig voneinander um 90° drehbar.Umfangreiche Grafikbefehle, Editor / CompilerWie zum Beispiel Touch-Taste, Bargraph, Bereiche, Bilder, Animationen, Zeichenkette zentriert… sind integriert. Mit wenigen, leicht verständlichen Befehlen wird so ein ansprechendes Bildschirm-Layout erstellt. Alle Befehle basieren auf Koordinatenangaben und lassen sich somit pixelgenau verwenden und verschieben.?Für Demozwecke und erste Tests ist ein eingebauter Selbsttest integriert: einfach den Pin “Test“ auf low legen.Für erste Demos steht ein Editor / Compiler kostenfrei zur Verfügung. Damit kann das interne FLASH genutzt werden, um z.B. vordefinierte Bildschirmlayouts zu erstellen. Hierüber können auch TIFF, JPG, TGA und GIF-Animationen abgelegt werden. Die kostenlose Software finden Sie unter “Datenblätter & Downloads“Extrem kompaktDer Aufbau dieser neuartigen Displays ist extrem platzsparend und auf eine möglichst große Anzeigefläche optimiert: es gibt keinen Platinenüberstand und keine Kontaktpads für Stecker oder Kabel. Das Sichtfenster ist also optimal groß.Platinenfläche spart auch der integrierte Grafikkontroller, die eingebaute Temperaturkompensation und die integrierte Negativ-Versorgung. Die Kommunikation erfolgt auch hier über die gleiche serielle Schnittstellen RS-232, SPI oder I²C-Bus.Schnelle und einfache MontageDiese TFT-Displays werden, wie alle EA DIP-Module, einfach in die Platine gesteckt und dort verlötet. Es werden keine Schrauben, Distanzhülsen oder Kabel benötigt.Für die übliche Schraubmontage (evtl. zusammen mit der passenden Aluminium-Einbaublende) liegen zwei Montagelaschen bei, welche bei Bedarf einfach eingehängt werden.Technische Daten• TFT-Grafikdisplay mit Grafikfunktion• 480 x 272 Pixel, 16-bit Color (65.536 Farben) mit LED-Beleuchtung• gedrehter Einbau 272 x 480 Pixel (orientierung per Befehl umschaltbar)• 4 MB Onboard-Flash für Fonts, Bilder, Animationen und Makros• Versorgungsspannung 5 V / 180 mA• 8 vordefinierte Fonts, individuell anpassbar• Font Zoom von ca. 2 mm bis zu ca. 80 mm, in 90° Schritten drehbar• 3 verschiedene Interface Onboard: RS232, I²C oder SPI• pixegenaue Positionierung bei allen Funktionen• Gerade, Punkt, Bereich, Bargraph, …• Bilder, Animationen – Text und Grafik mischen• Mehrsprachigkeit durch Makropages• Beleuchtung per Software regelbar• analoges oder kapazitives Touch-Panel• frei definierbare Tasten und Schalter• 8 digitale Eingänge und 8 digitale Ausgänge• 2 Analogeingänge komfortabel programmierbar
