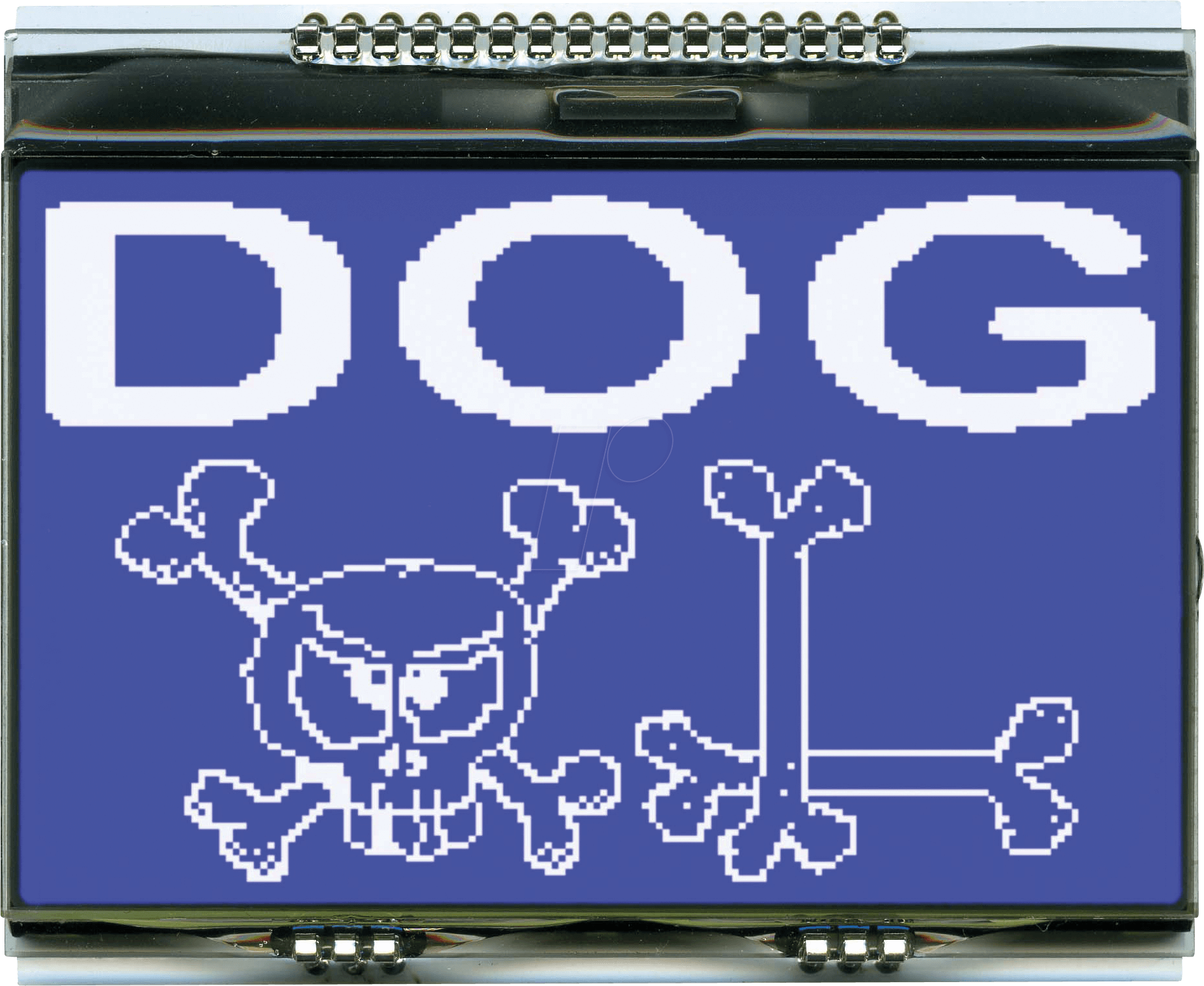

EA DOGXL160B-7 – Grafikmodul mit Grafik-RAM: Klare Visualisierungen für anspruchsvolle Projekte
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Darstellung von Grafiken und Informationen in Ihren technischen Applikationen? Das EA DOGXL160B-7 Grafikmodul mit integriertem Grafik-RAM wurde speziell entwickelt, um Entwicklern und Ingenieuren eine herausragende visuelle Performance und einfache Integration zu bieten. Ideal für industrielle Steuerungen, Messgeräte, Medizintechnik und Prototypen, wo klare, detailreiche Darstellungen unerlässlich sind.
Das EA DOGXL160B-7: Überlegene Performance für anspruchsvolle Anwendungen
Im Vergleich zu herkömmlichen monochrome Displays, die oft nur begrenzte grafische Fähigkeiten bieten, hebt sich das EA DOGXL160B-7 durch seinen dedizierten Grafik-RAM ab. Dieser ermöglicht die Speicherung und schnelle Anzeige komplexer Grafiken, Icons und Schriftarten, ohne die Hauptprozessorlast unnötig zu erhöhen. Die hohe Auflösung und die Darstellung in einem klaren Blau sorgen für ausgezeichnete Lesbarkeit auch unter variierenden Lichtbedingungen. Dies bedeutet für Sie: schnellere Entwicklung, reaktionsschnellere Benutzeroberflächen und professionellere Ergebnisse.
Technische Brillanz und intuitive Bedienung
Das Herzstück des EA DOGXL160B-7 ist sein fortschrittliches Grafikdisplay. Die 69,2 x 42,8 mm große Darstellungsfläche bietet ausreichend Platz für detaillierte Visualisierungen. Der integrierte Grafik-RAM (Graphics Random Access Memory) spielt eine entscheidende Rolle für die Leistungsfähigkeit des Moduls. Im Gegensatz zu Systemen, die das Hauptspeicher-RAM des Mikrocontrollers für Grafikoperationen nutzen müssen, verfügt dieses Modul über eigenen dedizierten Speicher. Dies entlastet den Mikrocontroller signifikant, was zu einer gesteigerten Gesamtleistung und ermöglicht die Darstellung von komplexeren Grafiken, Animationen und feineren Details, ohne die Systemgeschwindigkeit zu beeinträchtigen.
Die Ansteuerung erfolgt über standardisierte Schnittstellen, die eine problemlose Integration in bestehende oder neue Projekte ermöglichen. Die blaue Hintergrundbeleuchtung ist speziell darauf ausgelegt, eine hohe Kontrastrate zu gewährleisten und gleichzeitig energieeffizient zu sein. Dies ist besonders vorteilhaft für batteriebetriebene oder energiebewusste Anwendungen. Die robuste Bauweise und die bewährte Technologie von EA Elektro-Automatik garantieren eine lange Lebensdauer und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
Vorteile des EA DOGXL160B-7 Grafikmoduls
- Integrierter Grafik-RAM: Deutliche Entlastung des Hauptprozessors für höhere Systemperformance und komplexere Grafikanzeigen.
- Hohe Detailgenauigkeit: Ermöglicht die Darstellung von feinen Linien, Icons und Schriftarten mit exzellenter Klarheit.
- Optimale Lesbarkeit: Die blaue Darstellung in Kombination mit hohem Kontrast sorgt für gute Ablesbarkeit auch bei unterschiedlichen Lichtverhältnissen.
- Einfache Integration: Standardisierte Schnittstellen erleichtern den Anschluss an verschiedenste Mikrocontroller-Plattformen.
- Energieeffiziente Hintergrundbeleuchtung: Reduziert den Stromverbrauch, ideal für mobile und batteriebetriebene Geräte.
- Robustheit und Langlebigkeit: Konzipiert für den Dauereinsatz in industriellen und technischen Umgebungen.
- Klares Design: Die Größe und die klare Farbdarstellung passen sich nahtlos in eine Vielzahl von Gerätedesigns ein.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | EA DOGXL160B-7 |
| Displaytyp | Grafikmodul mit integriertem Grafik-RAM |
| Darstellungsgröße (B x H) | 69,2 x 42,8 mm |
| Farbdarstellung | Blau |
| Auflösung | 160 x 104 Pixel |
| Ansteuerung | Digitale Schnittstelle (z.B. SPI) für einfache Mikrocontroller-Anbindung |
| Grafik-RAM-Kapazität | Dedizierter Speicherbereich zur Pufferung von Grafikdaten; Spezifische Kapazität für das Management komplexer Bilddaten optimiert. |
| Betriebsspannung | Typischerweise 3.3V oder 5V, je nach Spezifikation des Controllers; breiter Spannungsbereich für flexible Integration. |
| Hintergrundbeleuchtung | LED-Hintergrundbeleuchtung in Blau, optimiert für Kontrast und Energieeffizienz. |
| Temperaturbereich | Für den Einsatz in typischen Umgebungstemperaturen von -20°C bis +70°C ausgelegt. |
| Gehäusematerial | Hochwertiger Kunststoffrahmen mit schützender Displayoberfläche, robust gegen Umwelteinflüsse. |
Anwendungsbereiche und Einsatzmöglichkeiten
Das EA DOGXL160B-7 Grafikmodul mit Grafik-RAM ist eine vielseitige Komponente, die sich hervorragend für eine breite Palette von technischen Projekten eignet. Seine Fähigkeit, komplexe Grafiken darzustellen und gleichzeitig den Mikrocontroller zu entlasten, macht es zu einer bevorzugten Wahl für Anwendungen, bei denen die Benutzerinteraktion und die Informationsvisualisierung im Vordergrund stehen.
Industrielle Automatisierung: In Steuerungen für Maschinen und Anlagen ermöglicht das Modul die Anzeige von Statusinformationen, Diagrammen, Messwerten und Alarmmeldungen in Echtzeit. Die klare blaue Darstellung verbessert die Ablesbarkeit auch in lauten oder schlecht beleuchteten Produktionsumgebungen.
Medizintechnik: Für medizinische Geräte wie Diagnosegeräte, Patientenmonitore oder Laboranalysatoren ist eine präzise und verständliche Darstellung von Daten unerlässlich. Das EA DOGXL160B-7 bietet die notwendige Auflösung und Klarheit, um medizinische Parameter und Grafiken zuverlässig anzuzeigen.
Messtechnik und Prüfgeräte: In wissenschaftlichen und industriellen Messgeräten kann das Modul komplexe Messkurven, Testergebnisse und Konfigurationseinstellungen übersichtlich darstellen. Die Möglichkeit, detaillierte Grafiken zu generieren, unterstützt die intuitive Bedienung und Dateninterpretation.
Prototyping und DIY-Projekte: Für Hobbyisten und Entwickler, die anspruchsvolle Elektronikprojekte umsetzen, bietet das EA DOGXL160B-7 eine professionelle Displaylösung, die einfach zu integrieren ist und beeindruckende visuelle Ergebnisse liefert.
Gebäudeautomation: In Systemen zur Steuerung von Heizung, Lüftung und Klima (HLK) oder Sicherheitsanlagen können detaillierte Grafiken für Energieverbräuche, Temperaturverläufe oder Zustandsübersichten dargestellt werden.
Die Kombination aus eigener Grafikspeicherverwaltung und einer klaren, kontrastreichen Darstellung in Blau positioniert dieses Modul als eine technologisch überlegene Option für Projekte, die über einfache Textanzeigen hinausgehen und eine professionelle, informative Benutzeroberfläche erfordern.
FAQ – Häufig gestellte Fragen zu EA DOGXL160B-7 – Grafikmodul mit Grafik-RAM, 69,2 x 42,8 mm, blau
Was bedeutet integrierter Grafik-RAM und welche Vorteile bietet er?
Der integrierte Grafik-RAM (Graphics Random Access Memory) ist ein dedizierter Speicherbereich auf dem Grafikmodul selbst. Er wird genutzt, um Grafikdaten wie Bilder, Icons, Schriftarten und den Bildschirminhalt zu puffern. Der Hauptvorteil ist die Entlastung des Hauptprozessors (Mikrocontrollers) Ihrer Anwendung. Dieser muss nicht mehr die Grafiken aufwendig im eigenen Arbeitsspeicher verwalten und generieren, sondern kann sich auf seine Kernaufgaben konzentrieren. Das Ergebnis sind eine höhere Systemperformance, schnellere Bildaktualisierungen und die Möglichkeit, komplexere und detailreichere Grafiken darzustellen.
Welche Art von Grafiken kann das EA DOGXL160B-7 darstellen?
Dank des Grafik-RAMs und der höheren Auflösung kann das EA DOGXL160B-7 neben einfachen Texten auch Icons, Linien, Polygone, Balkendiagramme, Tortendiagramme und andere grafische Elemente darstellen. Es ist somit ideal geeignet für die Visualisierung von Messwerten, Statusanzeigen, Benutzeroberflächen mit Navigationsmenüs und einfachen Animationen.
Ist das Modul gut lesbar, auch bei schlechten Lichtverhältnissen?
Ja, das EA DOGXL160B-7 verfügt über eine integrierte LED-Hintergrundbeleuchtung in einem klaren Blau. Diese wurde speziell entwickelt, um einen hohen Kontrast zur Darstellung zu bieten. In Kombination mit der Auflösung und der Qualität des Displays ist eine gute Lesbarkeit unter verschiedenen Lichtbedingungen gewährleistet. Für Umgebungen mit extremen Lichtverhältnissen oder spezifischen Anforderungen können gegebenenfalls zusätzliche Maßnahmen wie ein blendendes Gehäusedesign in Betracht gezogen werden.
Welche Schnittstellen werden zur Anbindung des Moduls verwendet?
Das Modul verwendet typischerweise digitale Schnittstellen, die eine einfache Anbindung an gängige Mikrocontroller ermöglichen. Am häufigsten kommen hier serielle Schnittstellen wie SPI (Serial Peripheral Interface) zum Einsatz. Diese sind in fast allen Mikrocontrollern vorhanden und ermöglichen eine schnelle und effiziente Datenübertragung zur Aktualisierung des Displays.
Ist das EA DOGXL160B-7 auch für den Einsatz in rauen Umgebungen geeignet?
Das Modul ist für den Einsatz in technischen und industriellen Anwendungen konzipiert. Es ist robust gefertigt und verfügt über einen erweiterten Temperaturbereich, der typischerweise von -20°C bis +70°C reicht. Dies ermöglicht den zuverlässigen Betrieb auch unter moderat herausfordernden Umgebungsbedingungen. Für extremere Temperaturen oder hohe Feuchtigkeit sollten stets die spezifischen Datenblätter und Umwelttests konsultiert werden.
Benötige ich spezielle Software-Bibliotheken für die Ansteuerung?
Ja, für eine vereinfachte Ansteuerung des Grafikmoduls werden in der Regel Software-Bibliotheken (oft als Treiber bezeichnet) bereitgestellt. Diese Bibliotheken enthalten vorkompilierte Funktionen, die Ihnen helfen, Text, Grafiken und Befehle einfach an das Display zu senden. Viele Mikrocontroller-Entwicklungsplattformen bieten solche Bibliotheken für EA-Displays an, oder Sie können diese selbst basierend auf dem Datenblatt entwickeln.
Wie unterscheidet sich die blaue Darstellung von anderen Farben?
Die blaue Darstellung ist eine spezifische Eigenschaft dieses Moduls und wurde aufgrund ihrer guten Kontrastverhältnisse und Lesbarkeit ausgewählt. Im Gegensatz zu monochromen Displays mit nur Schwarz auf Weiß oder Schwarz auf Grün/Gelb bietet die blaue Darstellung eine klarere Trennung und kann für bestimmte Applikationen, die eine spezifische visuelle Ästhetik erfordern, vorteilhaft sein. Die Farbgebung beeinflusst die wahrgenommene Helligkeit und kann auch die Augenbelastung bei langen Betrachtungszeiten reduzieren.
