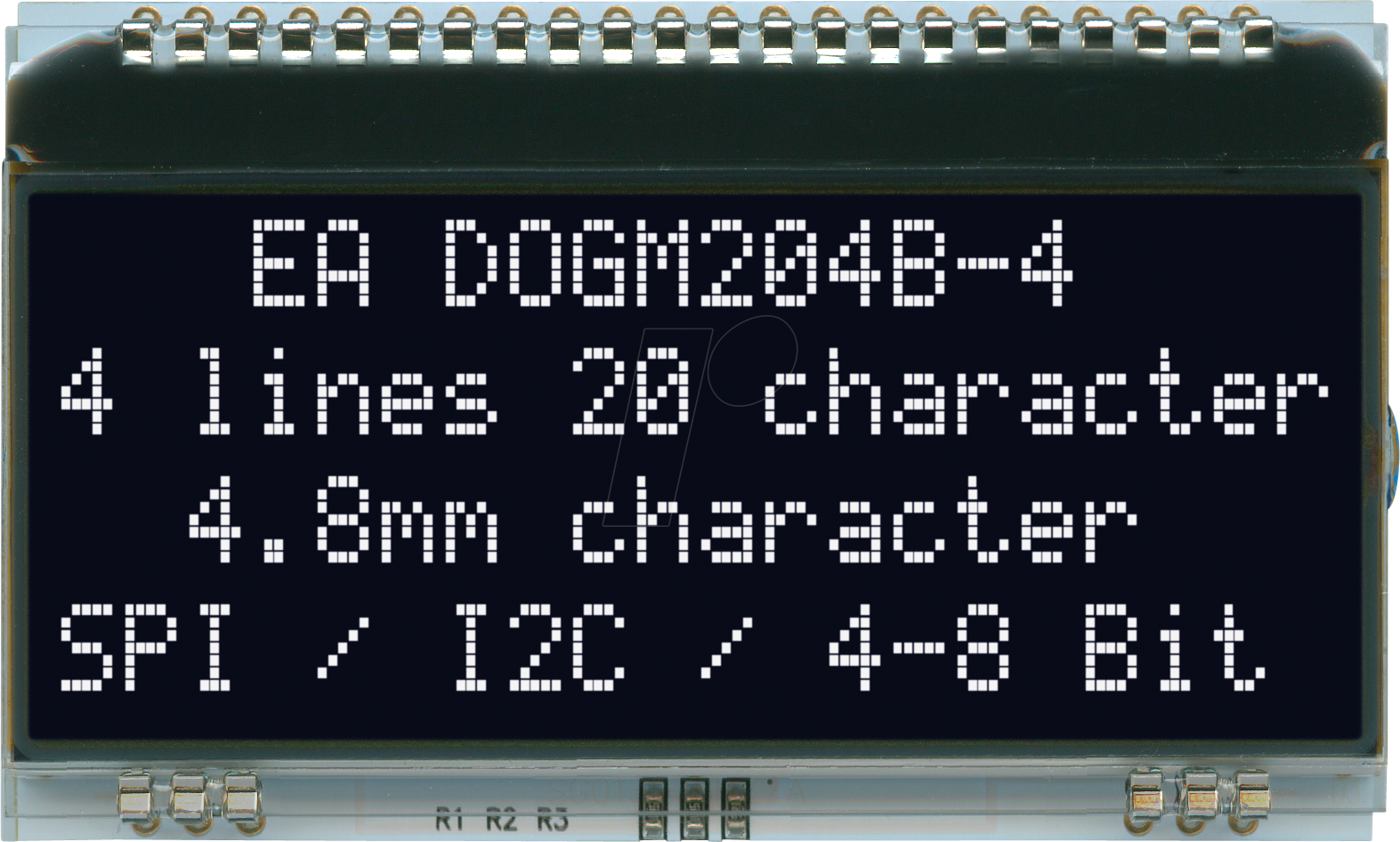

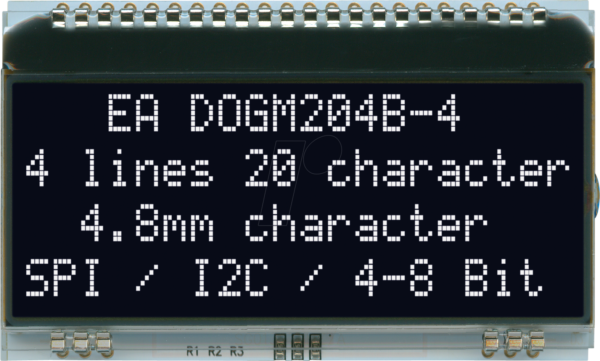

Präzise Anzeige für anspruchsvolle Elektronikprojekte: EA DOGM204S-A LCD-Modul
Sie suchen ein zuverlässiges und hochauflösendes Display für Ihre embedded Systeme, Prototypen oder Industriepanels? Das EA DOGM204S-A LCD-DOG-Modul mit seiner 4×20 Zeichen Anzeige bietet klare Lesbarkeit und kompakte Abmessungen, ideal für Anwendungen, bei denen Platz und Informationsdichte entscheidend sind. Entwickler und Ingenieure schätzen dieses Modul für seine Robustheit und die einfache Integration in verschiedenste Steuerungs- und Überwachungssysteme.
Überragende Lesbarkeit und kompaktes Design
Das EA DOGM204S-A zeichnet sich durch sein hochwertiges Flüssigkristalldisplay aus, das auch unter anspruchsvollen Umgebungsbedingungen eine exzellente Ablesbarkeit gewährleistet. Die Zeichenhöhe von 4,8 mm sorgt für eine optimale Lesbarkeit aus typischen Betrachtungsabständen. Mit seinen Gesamtmaßen von nur 59×22 mm fügt sich das Modul nahtlos in kompakte Gehäuse und enge Bauräume ein, ohne Kompromisse bei der Funktionalität einzugehen. Die monochromatische Schwarz-Weiß-Darstellung ist energieeffizient und reduziert Ablenkungen, was die Konzentration auf die dargestellten Informationen fördert. Dies macht es zur idealen Wahl für embedded Steuerungen, Messgeräte, medizinische Geräte und Automatisierungstechnik, wo Klarheit und Zuverlässigkeit oberste Priorität haben.
Technische Spezifikationen und Alleinstellungsmerkmale
Das EA DOGM204S-A ist ein integraler Bestandteil der DOG-Serie von Electronic Assembly, bekannt für ihre Langlebigkeit und präzise Fertigung. Im Vergleich zu anderen 4×20 Zeichen LCD-Modulen bietet das EA DOGM204S-A eine überlegene Kontrastverhältnis und eine breite Betriebstemperatur, was seine Zuverlässigkeit in verschiedensten Umgebungen unterstreicht. Die Low-Power-Technologie minimiert den Energieverbrauch, ein kritischer Faktor bei batteriebetriebenen Geräten oder stromsparenden Anwendungen. Die einfache Ansteuerung über standardisierte Schnittstellen erleichtert die Implementierung in bestehende oder neue Designs erheblich, was Entwicklungszeit und Kosten reduziert.
Umfassende Vorteile des EA DOGM204S-A
- Kristallklare Zeichenanzeige: 4 Zeilen mit jeweils 20 Zeichen (4×20), optimiert für maximale Lesbarkeit durch 4,8 mm hohe Zeichen.
- Kompaktes Formfaktor: Mit Außenmaßen von 59×22 mm passt dieses Modul selbst in kleinste Gehäuse und komplexe Gerätearchitekturen.
- Energieeffiziente Technologie: Niedriger Stromverbrauch ideal für batteriebetriebene und stromsparende Anwendungen, unterstützt durch die Flüssigkristalltechnologie.
- Hohe Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet das Modul eine lange Lebensdauer und stabile Leistung, auch unter wechselnden Umgebungsbedingungen.
- Vielseitige Kompatibilität: Einfache Integration in verschiedenste Mikrocontroller-Systeme durch standardisierte Ansteuerungslogik und Schnittstellen.
- Robuste Konstruktion: Entwickelt für den industriellen Einsatz, widersteht das Modul typischen Belastungen und Vibrationen im laufenden Betrieb.
- Optimierte Darstellung: Monochromes Schwarz-auf-Weiß-Display minimiert visuelle Ablenkungen und fokussiert auf die übermittelten Daten.
Produkteigenschaften im Detail
| Eigenschaft | Detail |
|---|---|
| Anzeigetyp | Grafik-LCD-Modul |
| Zeichenanzahl | 4 Zeilen x 20 Zeichen (4×20) |
| Zeichenhöhe | 4,8 mm |
| Modulabmessungen (B x H) | 59 mm x 22 mm |
| Display-Technologie | Schwarz auf Weiß (monochrom) |
| Ansteuerung | Integrierter Controller, standardisierte Schnittstelle |
| Betriebsspannung | Typischerweise 5V (ggf. Anpassung über Controller) |
| Stromverbrauch | Gering, optimiert für Energieeffizienz |
| Betriebstemperaturbereich | Breit gefächert, geeignet für diverse Umgebungen |
| Lichtquelle | Hintergrundbeleuchtung (oft optional oder integriert, je nach spezifischer Subversion) |
| Materialien | Hochwertige Elektronikkomponenten, robustes Gehäusematerial |
| Anwendungsbereiche | Industrielle Steuerungen, Messgeräte, Automatisierung, Prototyping, Medizintechnik |
Umfassende Anwendungsbereiche und Integration
Das EA DOGM204S-A LCD-DOG-Modul ist ein Eckpfeiler für jede Entwicklungsabteilung, die Wert auf klare und zuverlässige Anzeigeinformationen legt. Seine Flexibilität in der Ansteuerung, oft über SPI- oder I2C-Schnittstellen, ermöglicht eine nahtlose Integration in eine Vielzahl von Mikrocontroller-Plattformen, darunter populäre Architekturen wie AVR, PIC, ARM Cortex-M und ESP32. Die Zeichenhöhe von 4,8 mm ist sorgfältig gewählt, um eine optimale Balance zwischen Lesbarkeit und Platzbedarf zu schaffen. Dies ist besonders relevant für Anzeigefelder in Steuerpulten von Industriemaschinen, Statusanzeigen für Netzwerk-Switches oder Monitoring-Displays für Laborequipment. Die Möglichkeit, benutzerdefinierte Zeichen oder Symbole darzustellen (abhängig vom integrierten Controller), erweitert das Anwendungsspektrum zusätzlich. Entwickler können so spezifische Statusindikatoren oder Fehlercodes direkt auf dem Display visualisieren, was die Benutzerfreundlichkeit und die Effizienz der Systemdiagnose erhöht. Die kompakten Abmessungen von 59×22 mm erlauben eine Montage auch auf engstem Raum, wie beispielsweise auf Frontplatten von Serverschränken, Einbau-Messgeräten oder tragbaren Prüfwerkzeugen.
Qualität und Langlebigkeit für professionelle Anwendungen
Die Auswahl eines qualitativ hochwertigen LCD-Moduls ist entscheidend für die langfristige Zuverlässigkeit und Performance eines elektronischen Geräts. Das EA DOGM204S-A von Electronic Assembly steht für diese Qualität. Jedes Modul durchläuft strenge Qualitätskontrollen, um sicherzustellen, dass es den Spezifikationen entspricht und auch unter widrigen Bedingungen wie Temperaturschwankungen oder Vibrationen eine stabile Leistung erbringt. Die verwendete Flüssigkristalltechnologie ist energieeffizient und bietet eine lange Lebensdauer, was sich direkt auf die Wartungsintervalle und die Gesamtkosten des Geräts auswirkt. Im Gegensatz zu einfachen Segmentanzeigen ermöglicht die Matrixstruktur des 4×20 Displays die Darstellung von alphanumerischen Zeichen, Symbolen und kleinen Grafiken, was eine wesentlich flexiblere und informativere Benutzeroberfläche schafft. Dies ist ein klarer Vorteil gegenüber Standardlösungen, die oft auf eine eingeschränkte Informationsdarstellung beschränkt sind.
FAQ – Häufig gestellte Fragen zu EA DOGM204S-A – LCD-DOG-Modul, 4×20 Zeichen, H 4,8mm, 59×22 mm, schwarz
Wie wird das EA DOGM204S-A mit Strom versorgt?
Das EA DOGM204S-A wird typischerweise mit einer Betriebsspannung von 5V versorgt. Es ist jedoch ratsam, die spezifischen Anschlussdiagramme und Empfehlungen des Herstellers für Ihre Anwendung zu konsultieren, da in manchen Setups separate Spannungsregler oder Anpassungen erforderlich sein können.
Welche Schnittstellen stehen für die Ansteuerung des Moduls zur Verfügung?
Das EA DOGM204S-A wird üblicherweise über standardisierte serielle Schnittstellen wie SPI (Serial Peripheral Interface) oder I2C (Inter-Integrated Circuit) angesteuert. Die genaue Auswahl der Pins und Protokolle wird durch den integrierten Controller des Moduls bestimmt.
Ist eine Hintergrundbeleuchtung im Lieferumfang enthalten oder optional?
Ob eine Hintergrundbeleuchtung integriert ist oder optional bestellt werden kann, hängt von der genauen Subversion des EA DOGM204S-A ab. Viele Varianten bieten eine optionale Hintergrundbeleuchtung in verschiedenen Farben, die separat oder integriert erhältlich ist, um die Lesbarkeit bei schlechten Lichtverhältnissen zu verbessern.
Kann das Modul benutzerdefinierte Zeichen darstellen?
Ja, viele LCD-Module mit integrierten Controllern, einschließlich des EA DOGM204S-A, unterstützen die Definition und Anzeige von benutzerdefinierten Zeichen (Custom Characters). Dies ermöglicht die Darstellung von spezifischen Symbolen, Logos oder erweiterten Zeichensätzen.
Welche Betriebstemperatur wird für das EA DOGM204S-A empfohlen?
Das EA DOGM204S-A ist für den Einsatz in einem breiten Temperaturbereich ausgelegt, typischerweise von -20°C bis +70°C oder ähnlich. Für präzise Angaben bezüglich des optimalen Betriebsbereiches und der Lagertemperatur sollten die technischen Datenblätter des Herstellers konsultiert werden.
Wie hoch ist die Auflösung des Displays in Pixeln?
Das EA DOGM204S-A ist ein Zeichen-basiertes LCD-Modul. Es zeigt 4 Zeilen mit jeweils 20 Zeichen an. Die tatsächliche Pixelauflösung ist hierbei nicht direkt vergleichbar mit Grafikdisplays, da jedes Zeichen aus einer vordefinierten Pixelmatrix (z.B. 5×8 Pixel pro Zeichen) aufgebaut ist. Die Gesamtdarstellung entspricht also 4 Zeilen von je 20 Zeichen.
Ist dieses LCD-Modul für den Einsatz in feuchten Umgebungen geeignet?
Das EA DOGM204S-A ist primär für den Einsatz in trockenen Umgebungen konzipiert. Für Anwendungen in feuchten oder staubigen Umgebungen sind zusätzliche Schutzmaßnahmen wie Gehäuseschotten oder spezielle Vergussmassen zu empfehlen, um die Langlebigkeit des Moduls zu gewährleisten.
