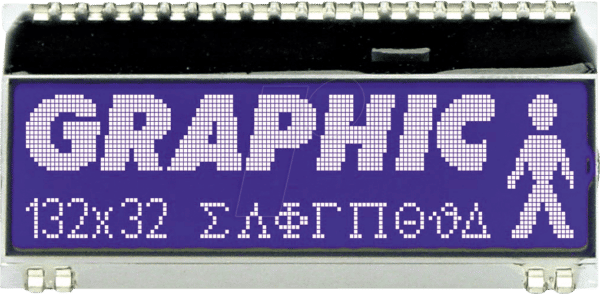

Erleben Sie kristallklare Visualisierung mit dem EA DOGM132B-5 LCD-Grafikmodul
Tauchen Sie ein in die Welt der brillanten Anzeigen mit dem EA DOGM132B-5 LCD-Grafikmodul. Dieses kompakte, aber leistungsstarke Modul wurde entwickelt, um Ihre Projekte mit gestochen scharfen Grafiken und Texten zum Leben zu erwecken. Mit seiner blauen Hintergrundbeleuchtung und den Abmessungen von 51 x 15 mm bietet es eine perfekte Balance zwischen Lesbarkeit und Platzersparnis.
Ob Sie ein ambitionierter Hobbybastler, ein erfahrener Ingenieur oder ein kreativer Entwickler sind, das EA DOGM132B-5 Modul wird Ihre Erwartungen übertreffen. Lassen Sie sich von seiner Vielseitigkeit inspirieren und entdecken Sie unzählige Anwendungsmöglichkeiten.
Technische Daten im Überblick
Hier finden Sie die wichtigsten technischen Details, die das EA DOGM132B-5 LCD-Grafikmodul zu einer ausgezeichneten Wahl für Ihre Projekte machen:
- Display-Technologie: LCD-Grafikmodul
- Abmessungen: 51 x 15 mm
- Anzeigefarbe: Monochrom (Schwarz auf Blau)
- Auflösung: 132 x 32 Pixel
- Hintergrundbeleuchtung: Blaue LED
- Betriebsspannung: 3.3V oder 5V (je nach Konfiguration)
- Schnittstelle: SPI (Serial Peripheral Interface)
- Betriebstemperaturbereich: -20°C bis +70°C
- Lagertemperaturbereich: -30°C bis +80°C
- Controller: UC1701
Warum das EA DOGM132B-5 Modul die richtige Wahl für Sie ist
Das EA DOGM132B-5 LCD-Grafikmodul überzeugt nicht nur durch seine technischen Daten, sondern auch durch seine herausragenden Eigenschaften, die es von anderen Modulen abheben:
- Kompakte Größe: Durch seine geringen Abmessungen lässt sich das Modul problemlos in platzkritische Anwendungen integrieren.
- Hohe Auflösung: Die Auflösung von 132 x 32 Pixel ermöglicht die Darstellung von detaillierten Grafiken und klaren Texten.
- Hervorragende Lesbarkeit: Die blaue Hintergrundbeleuchtung sorgt für eine optimale Lesbarkeit, auch bei schwierigen Lichtverhältnissen.
- Breiter Temperaturbereich: Dank des breiten Betriebstemperaturbereichs kann das Modul in anspruchsvollen Umgebungen eingesetzt werden.
- Einfache Ansteuerung: Die SPI-Schnittstelle ermöglicht eine einfache und unkomplizierte Ansteuerung über Mikrocontroller.
- Geringer Stromverbrauch: Das Modul zeichnet sich durch einen geringen Stromverbrauch aus, was es ideal für batteriebetriebene Anwendungen macht.
- Lange Lebensdauer: Die hochwertige Verarbeitung und die Verwendung langlebiger Komponenten garantieren eine lange Lebensdauer.
Anwendungsbereiche des EA DOGM132B-5 LCD-Grafikmoduls
Die Vielseitigkeit des EA DOGM132B-5 Moduls eröffnet Ihnen eine breite Palette an Anwendungsmöglichkeiten. Hier sind einige Beispiele, wie Sie dieses Modul in Ihren Projekten einsetzen können:
- Industrielle Steuerungen: Visualisieren Sie Prozessdaten, Messwerte und Warnmeldungen auf einen Blick.
- Medizintechnik: Stellen Sie Vitalparameter, Diagramme und Benutzeroberflächen klar und präzise dar.
- Haushaltsgeräte: Integrieren Sie das Modul in Ihre Kaffeemaschine, Ihren Kühlschrank oder Ihre Waschmaschine, um Informationen benutzerfreundlich anzuzeigen.
- Wearables: Nutzen Sie das Modul in Smartwatches, Fitness-Trackern und anderen tragbaren Geräten.
- Hobbyprojekte: Lassen Sie Ihrer Kreativität freien Lauf und verwenden Sie das Modul in Ihren Arduino- oder Raspberry Pi-Projekten.
- Automobilindustrie: Zeigen Sie Informationen im Armaturenbrett oder in Infotainment-Systemen an.
- Messtechnik: Verwenden Sie das Modul zur Anzeige von Messwerten in Multimetern, Oszilloskopen und anderen Messgeräten.
Technische Details im Detail
Um Ihnen einen noch tieferen Einblick in die technischen Aspekte des EA DOGM132B-5 Moduls zu geben, haben wir hier einige wichtige Details für Sie zusammengefasst:
- Kontrastanpassung: Der Kontrast kann über einen externen Widerstand oder über die Software angepasst werden, um eine optimale Lesbarkeit zu gewährleisten.
- Hintergrundbeleuchtungsteuerung: Die Helligkeit der blauen LED-Hintergrundbeleuchtung kann über einen externen Widerstand oder über die Software gesteuert werden.
- Display-Buffer: Das Modul verfügt über einen internen Display-Buffer, der die Ansteuerung vereinfacht und die Belastung des Mikrocontrollers reduziert.
- Befehlssatz: Der Controller UC1701 bietet einen umfangreichen Befehlssatz zur Steuerung des Displays, einschließlich Funktionen zum Setzen und Löschen von Pixeln, zum Zeichnen von Linien und Rechtecken sowie zum Anzeigen von Text.
- Stromversorgung: Das Modul kann entweder mit 3.3V oder mit 5V betrieben werden, was eine flexible Integration in verschiedene Systeme ermöglicht.
- Elektrostatische Entladung (ESD) Schutz: Das Modul ist gegen elektrostatische Entladungen geschützt, um eine zuverlässige Funktion auch in anspruchsvollen Umgebungen zu gewährleisten.
Installation und Inbetriebnahme
Die Installation und Inbetriebnahme des EA DOGM132B-5 LCD-Grafikmoduls ist denkbar einfach. Folgen Sie einfach diesen Schritten:
- Anschluss: Verbinden Sie das Modul über die SPI-Schnittstelle mit Ihrem Mikrocontroller. Beachten Sie die korrekte Pinbelegung, die im Datenblatt des Moduls angegeben ist.
- Stromversorgung: Stellen Sie sicher, dass das Modul mit der richtigen Betriebsspannung (3.3V oder 5V) versorgt wird.
- Software: Installieren Sie die passende Bibliothek für Ihren Mikrocontroller und programmieren Sie die Ansteuerung des Displays.
- Test: Überprüfen Sie die Funktion des Displays, indem Sie einfache Grafiken oder Texte anzeigen.
- Anpassung: Passen Sie den Kontrast und die Helligkeit der Hintergrundbeleuchtung an Ihre Bedürfnisse an.
Tipps und Tricks für den optimalen Einsatz
Hier sind einige Tipps und Tricks, die Ihnen helfen, das EA DOGM132B-5 LCD-Grafikmodul optimal zu nutzen:
- Verwenden Sie eine hochwertige SPI-Schnittstelle: Eine zuverlässige SPI-Schnittstelle ist entscheidend für eine störungsfreie Datenübertragung.
- Achten Sie auf die korrekte Pinbelegung: Eine falsche Pinbelegung kann zu Beschädigungen des Moduls oder des Mikrocontrollers führen.
- Experimentieren Sie mit verschiedenen Schriftarten und Grafiken: Nutzen Sie die Möglichkeiten des Displays, um Ihre Anwendungen optisch ansprechend zu gestalten.
- Optimieren Sie den Stromverbrauch: Schalten Sie die Hintergrundbeleuchtung ab, wenn sie nicht benötigt wird, um den Stromverbrauch zu reduzieren.
- Schützen Sie das Display vor direkter Sonneneinstrahlung: Direkte Sonneneinstrahlung kann die Lebensdauer des Displays verkürzen.
- Reinigen Sie das Display regelmäßig: Verwenden Sie ein weiches, trockenes Tuch, um Staub und Fingerabdrücke zu entfernen.
Ein Ausblick in die Zukunft mit dem EA DOGM132B-5
Das EA DOGM132B-5 LCD-Grafikmodul ist mehr als nur ein Display – es ist ein Fenster zu neuen Möglichkeiten. Stellen Sie sich vor, wie Sie dieses Modul in Ihre zukünftigen Projekte integrieren und Ihre Ideen zum Leben erwecken. Die klare Anzeige, die einfache Handhabung und die robuste Bauweise machen es zu einem unverzichtbaren Werkzeug für jeden, der Wert auf Qualität und Zuverlässigkeit legt.
Lassen Sie sich inspirieren und entdecken Sie die unendlichen Möglichkeiten, die Ihnen das EA DOGM132B-5 LCD-Grafikmodul bietet. Bestellen Sie noch heute und starten Sie Ihr nächstes Projekt!
FAQ – Häufig gestellte Fragen zum EA DOGM132B-5 LCD-Grafikmodul
Hier finden Sie Antworten auf häufig gestellte Fragen zum EA DOGM132B-5 LCD-Grafikmodul.
- Frage: Welche spannung benötigt das display?
Antwort: Das EA DOGM132B-5 LCD-Grafikmodul kann entweder mit 3.3V oder 5V betrieben werden.
- Frage: Welche schnittstelle verwendet das modul?
Antwort: Das Modul verwendet die SPI (Serial Peripheral Interface) Schnittstelle.
- Frage: Ist eine bibliothek für Arduino verfügbar?
Antwort: Ja, es gibt verschiedene Bibliotheken für Arduino, die die Ansteuerung des EA DOGM132B-5 LCD-Grafikmoduls vereinfachen.
- Frage: Wie kann ich den kontrast einstellen?
Antwort: Der Kontrast kann über einen externen Widerstand oder über die Software angepasst werden.
- Frage: Kann ich eigene grafiken anzeigen?
Antwort: Ja, Sie können eigene Grafiken und Symbole auf dem Display anzeigen, indem Sie die entsprechenden Pixel im Display-Buffer setzen.
- Frage: Ist das Display für den außeneinsatz geeignet?
Antwort: Das Display ist für den Einsatz in Innenräumen konzipiert. Bei direkter Sonneneinstrahlung kann die Lesbarkeit beeinträchtigt werden.
- Frage: Wie hoch ist der stromverbrauch des moduls?
Antwort: Der Stromverbrauch des Moduls ist gering und hängt von der Helligkeit der Hintergrundbeleuchtung und der Anzahl der aktiven Pixel ab. Genaue Werte finden Sie im Datenblatt.
- Frage: Wo finde ich das datenblatt des produkts?
Antwort: Das Datenblatt des EA DOGM132B-5 LCD-Grafikmoduls finden Sie auf der Webseite des Herstellers Electronic Assembly oder bei Ihrem Händler.
